Skrzynie biegów Opel typu D33 to przekładnie 6 biegowe napędzające przednie koła pojazdu. Przenoszą momenty do 330 Nm.

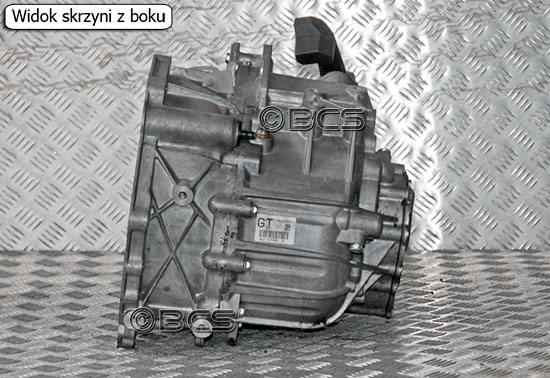

SYMBOL (KOD) SKRZYNI BIEGÓW D33

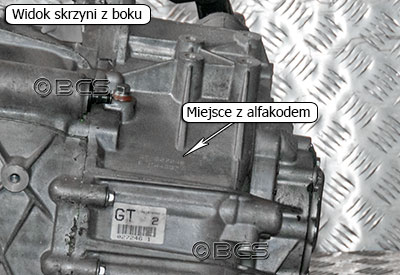

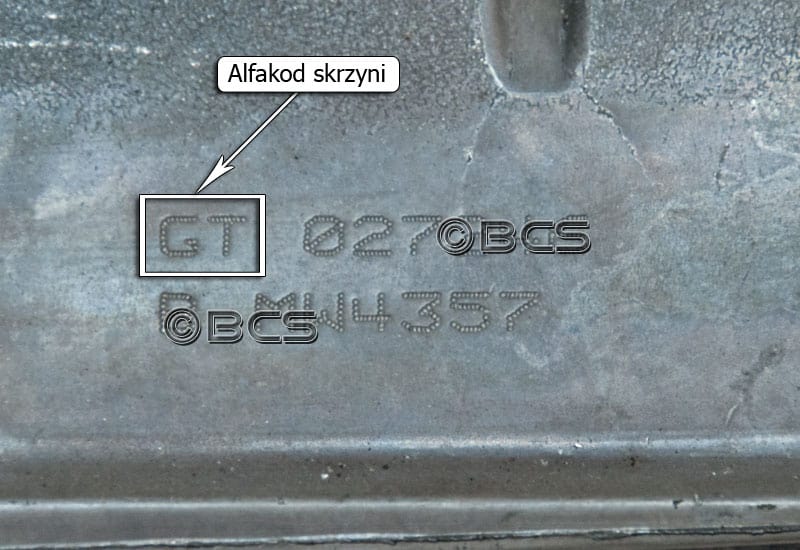

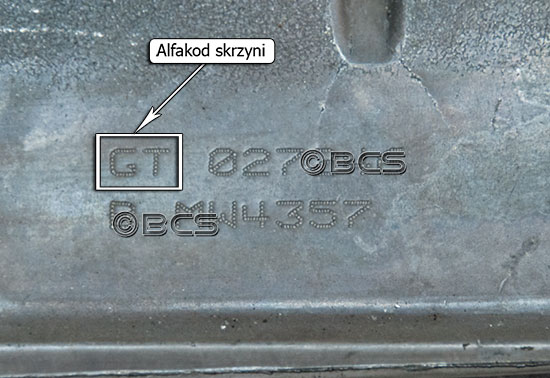

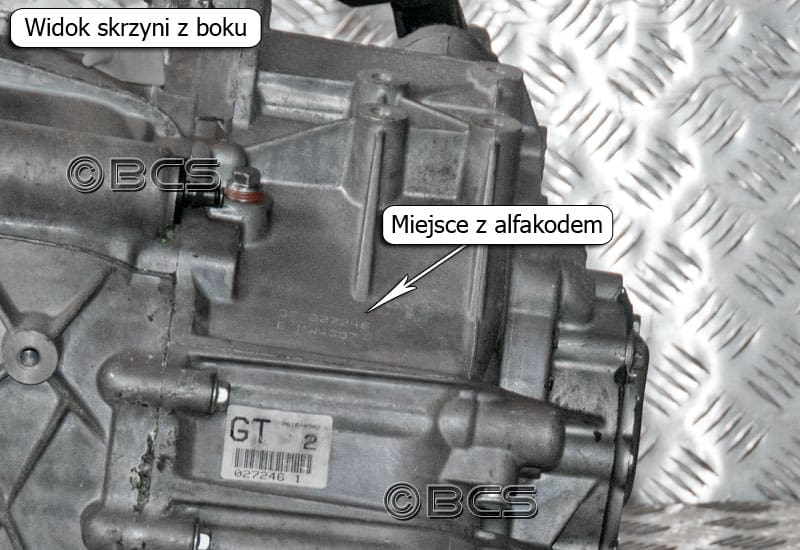

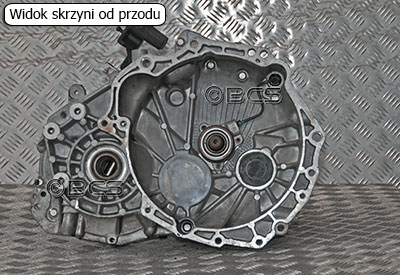

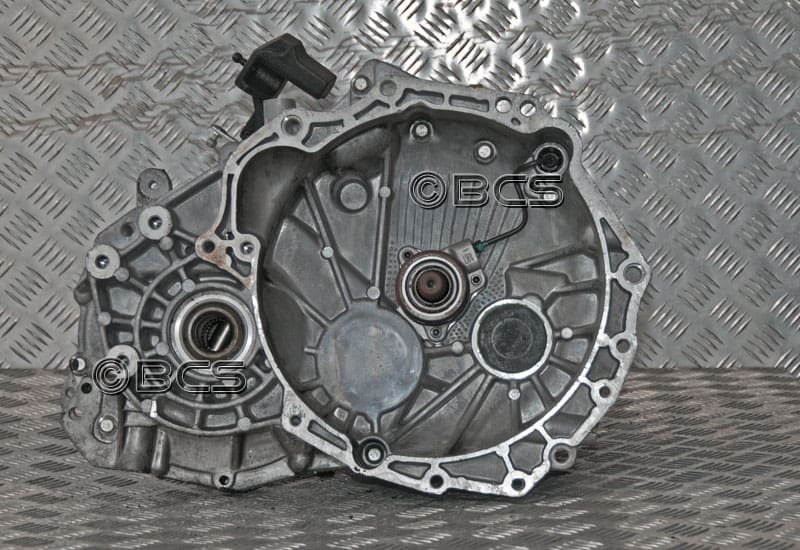

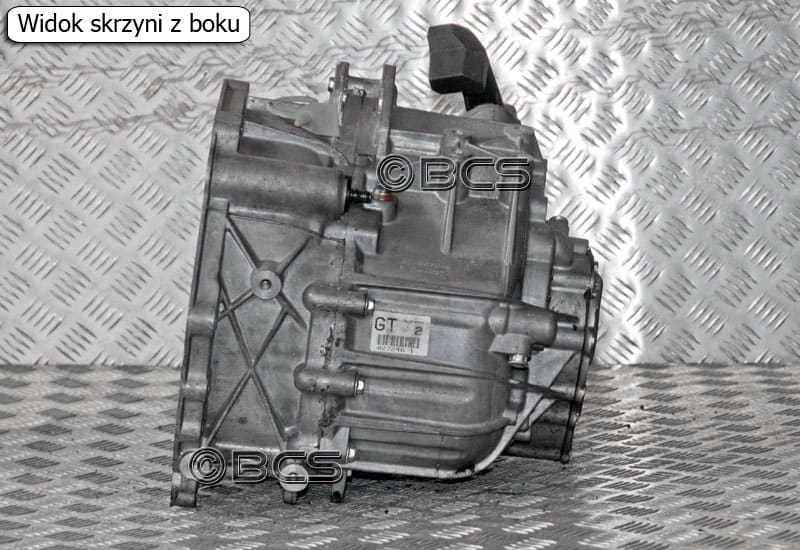

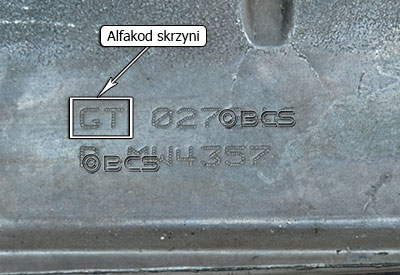

Typ i symbol skrzyni D33 zakodowany jest w postaci alfakodu i jest naniesiony na obudowie w formie graweru elektroiskrowego - miejsce z kodem wskazane jest na zdjęciu.

Symbol skrzyni biegów D33 1 Symbol skrzyni biegów D33 2
Symbol skrzyni biegów D33 3 Symbol skrzyni biegów D33 4

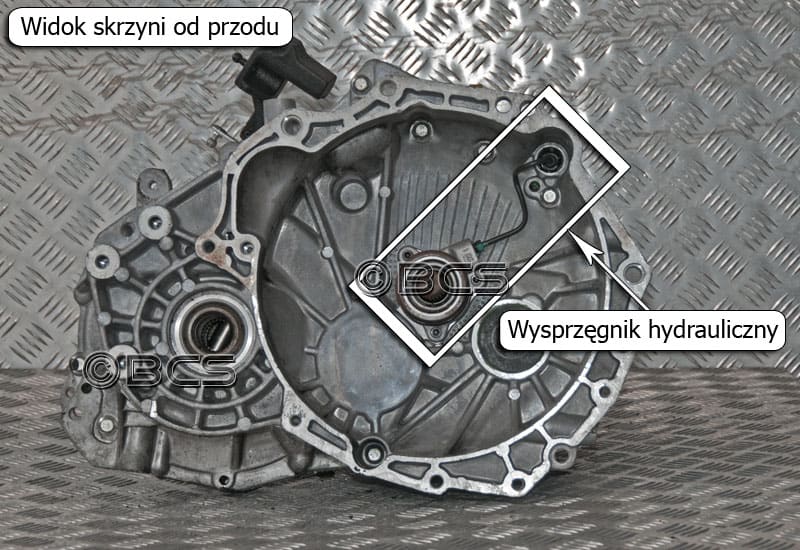

WYSPRZĘGLANIE W SKRZYNI BIEGÓW D33

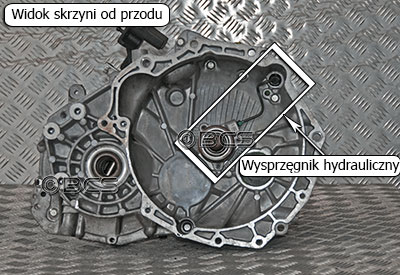

Wysprzęglanie (rozsprzęglanie) to rozłączanie skrzyni biegów i silnika np. w celu zmiany biegów. W skrzyniach biegów D33 zastosowano wysprzęglanie hydrauliczne.

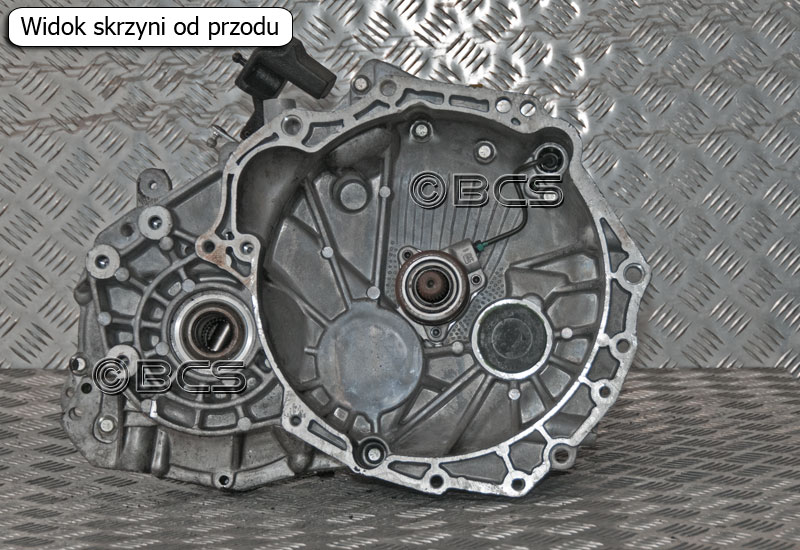

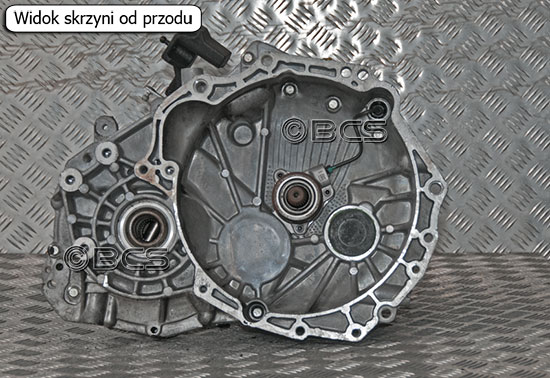

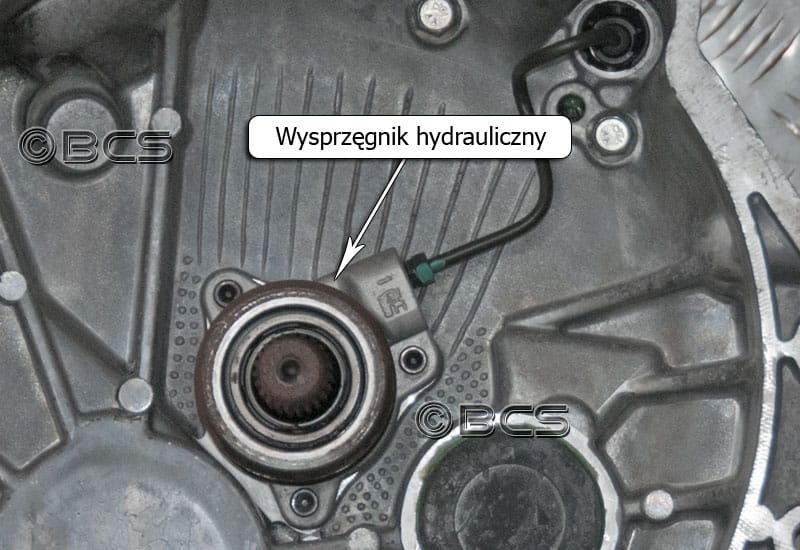

Na wałku sprzęgłowym znajduje się wysprzęglik. Pod wpływem ciśnienia w układzie hydraulicznym wysprzęglik powiększa swoją objętość i przesuwa się po wałku sprzęgłowym. Tym samym naciska na docisk sprzęgła, powodując rozłączenie skrzyni biegów i silnika. W układzie hydraulicznym wzrasta ciśnienie, gdy kierowca wciska pedał sprzęgła. Gdy puszcza pedał sprzęgła, wtedy spada ciśnienie i skrzynia biegów ponownie łączy się z silnikiem.


Wysprzęglanie w skrzyni biegów D33 1 Wysprzęglanie w skrzyni biegów C635 2

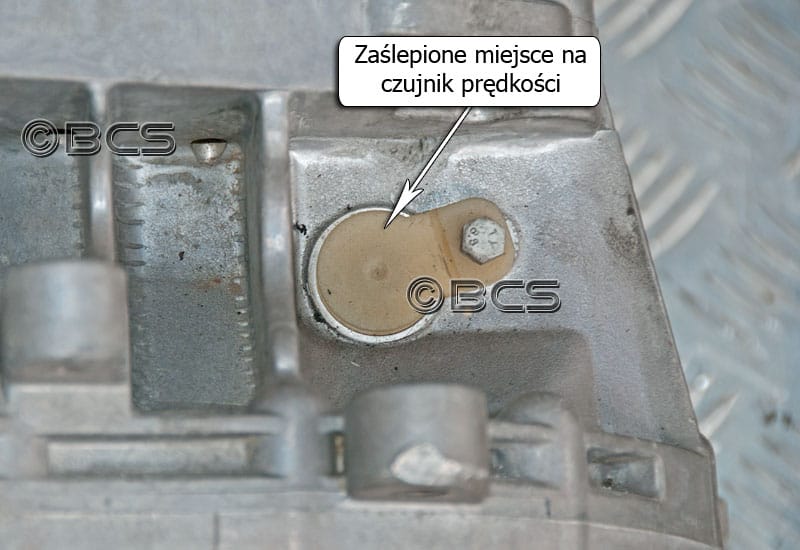

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW D33

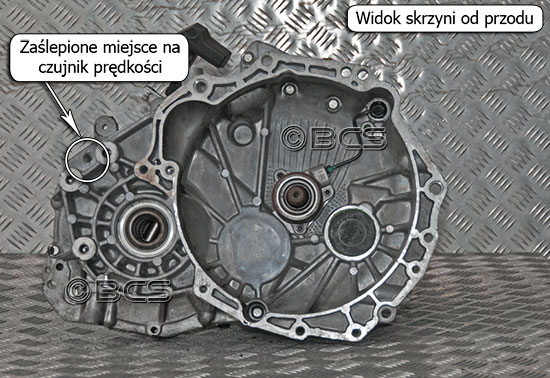

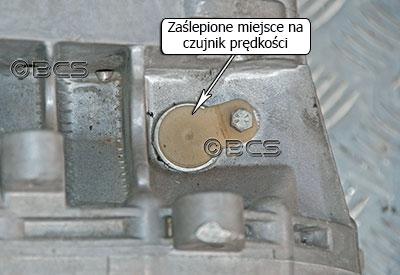

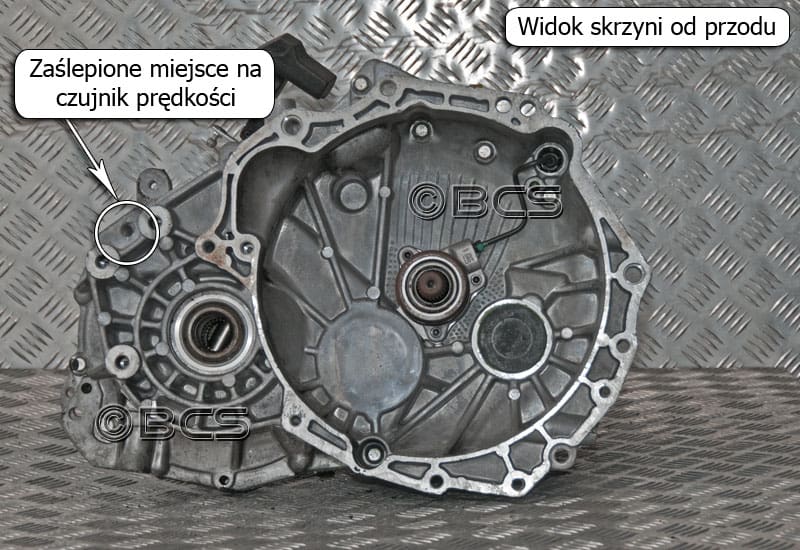

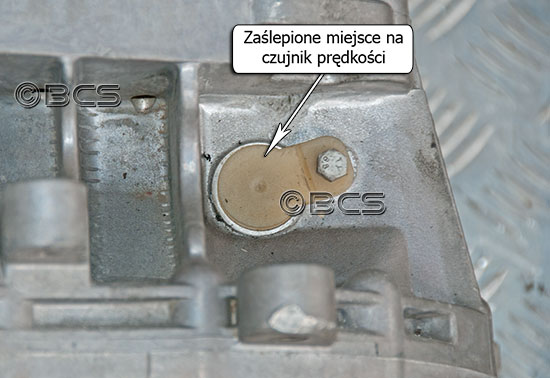

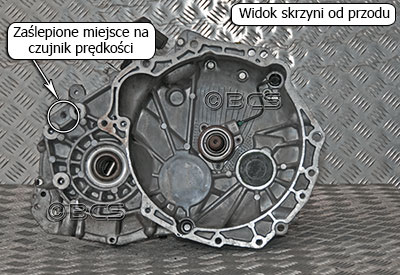

W samochodach Opel, w których zamontowana jest skrzynia biegów D33 odczyt prędkości realizowany jest za pośrednictwem układu ABS. Komputer pobiera dane z układu ABS i po przeliczeniu wyświetla predkość na kokpicie. Na skrzyni biegów, w miejscu gdzie najczęściej montowane są czujniki prędkości, miejsce jest zaślepione.


Odczyt prędkości w skrzyniach biegów D33 1 Odczyt prędkości w skrzyniach biegów D33 2

MONTAŻ ROZRUSZNIKA W SKRZYNI BIEGÓW D33

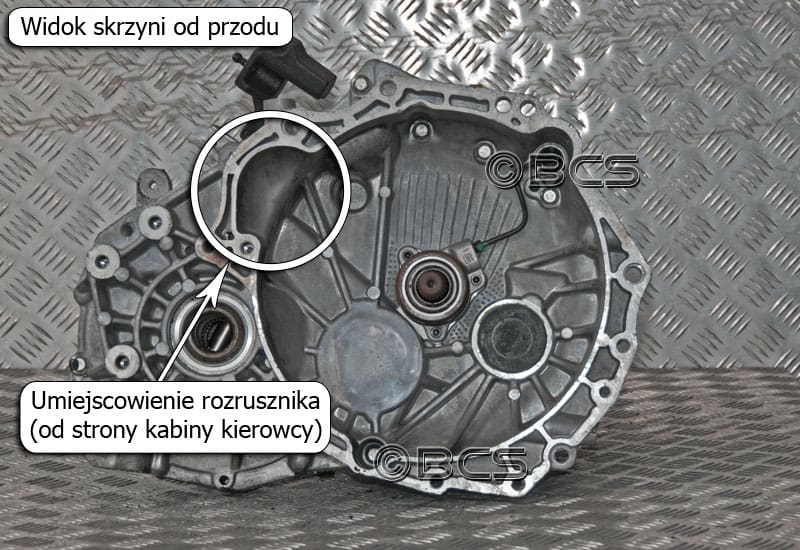

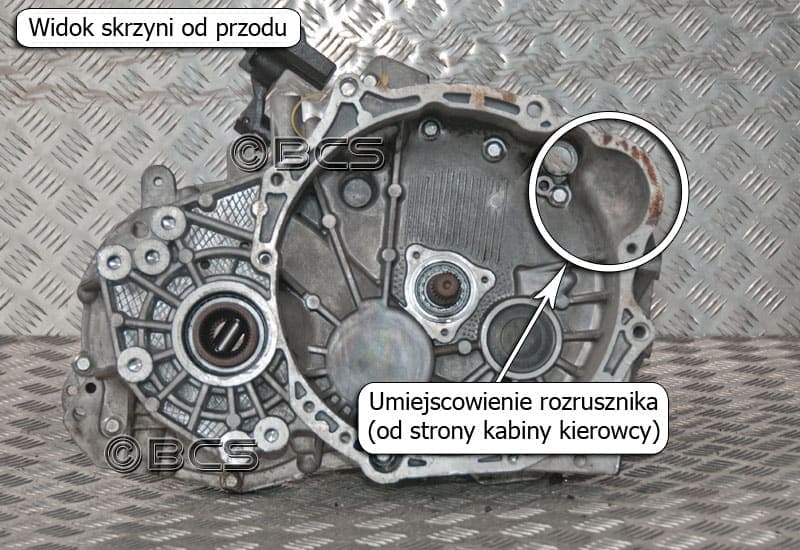

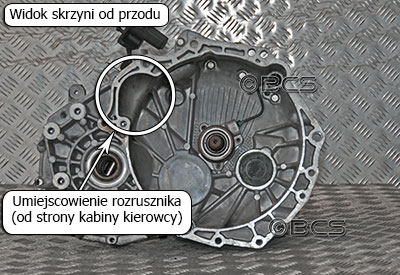

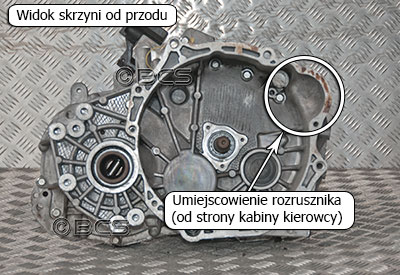

W skrzyni D33 występują dwa miejsca montażu rozrusznika. W zależności od wersji skrzyni biegów D33 rozrusznik jest montowany od strony chłodnicy lub ściany grodziowej od kabiny kierowcy.

UWAGA - Informacja o sposobie montażu rozrusznika jest niezwykle ważna przy zakupie skrzyni D33, ponieważ obie wersje skrzyni są NIEZAMIENNE montażowo !

Wybierak biegów w skrzyni D33 1 Wybierak biegów w skrzyni D33 2

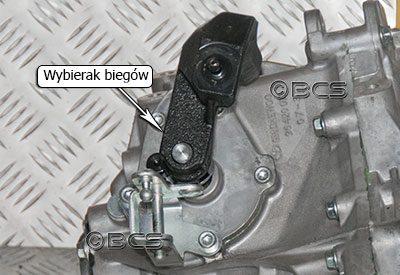

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW D33

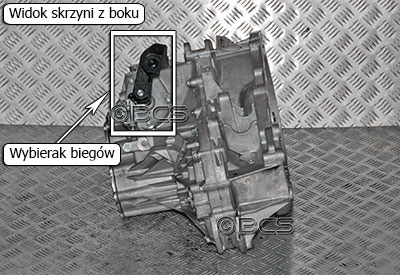

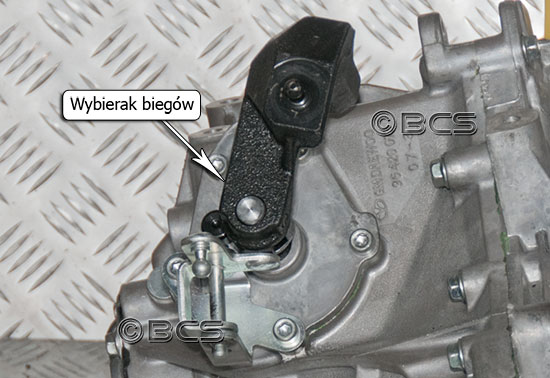

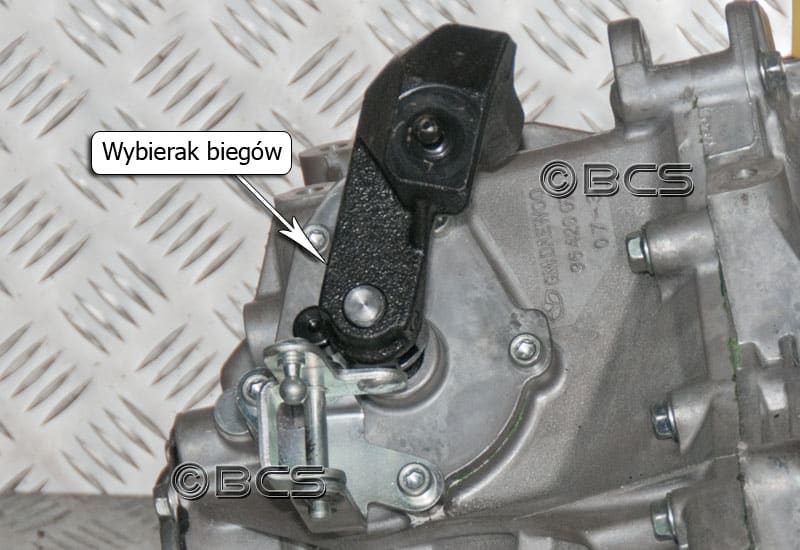

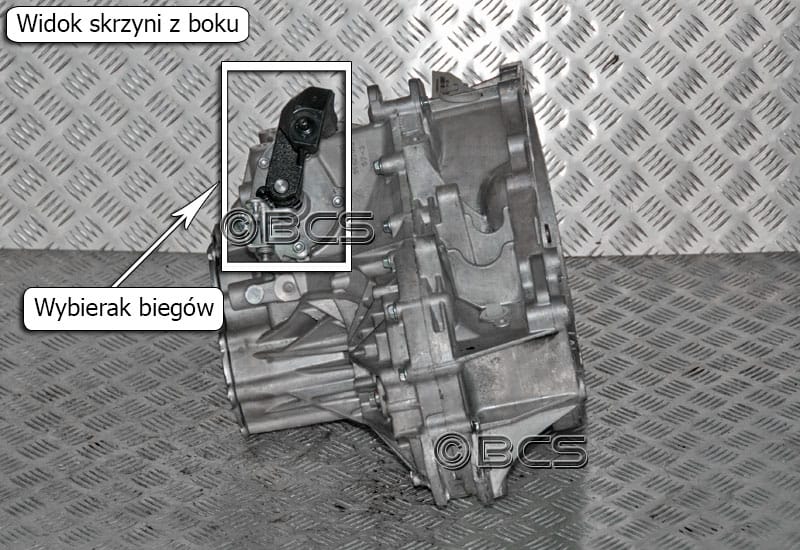

Wybierak biegów to element, który włącza i wyłącza biegi bezpośrednio w skrzyni biegów. Mechanizm wybierania biegów w skrzyniach biegów typu D33 poruszany jest za pomocą linek, które przenoszą ruch gałki zmiany biegów z kabiny kierowcy. Wybierak umieszczony jest z boku tylnej obudowy i posiada charakterystyczną przeciwwagę.

Wybierak biegów w skrzyni D33 1 Wybierak biegów w skrzyni D33 2

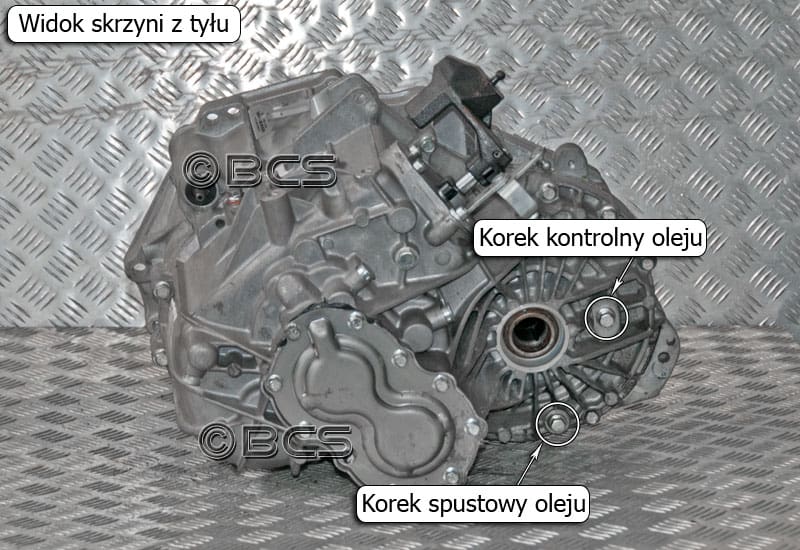

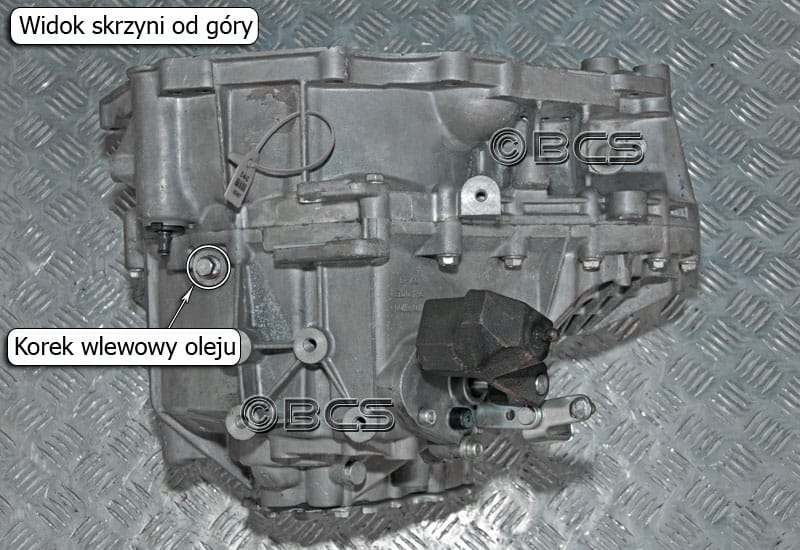

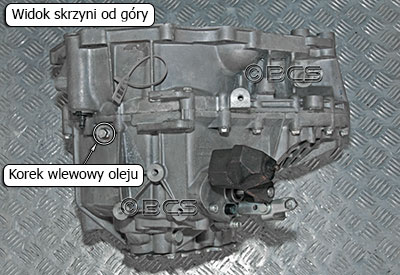

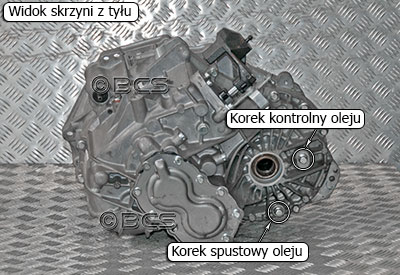

KORKI OLEJOWE W SKRZYNI BIEGÓW D33

W skrzyni biegów typu D33 korek do wlewania oleju znajduje się na górze skrzyni biegów - od strony chłodnicy. Korek do wylewania oleju umieszczony jest pod zabierakiem półosi, która napędza koło od strony kierowcy. Obok tej samej półosi znajduje się też korek kontrolny do sprawdzania poziomu oleju.

Korki olejowe w skrzyni D33 1 Korki olejowe w skrzyni D33 2
Skrzynie biegów Opel typu D33 to przekładnie 6 biegowe napędzające przednie koła pojazdu. Przenoszą momenty do 330 Nm.

SYMBOL (KOD) SKRZYNI BIEGÓW C635

Typ i symbol skrzyni D33 zakodowany jest w postaci alfakodu i jest naniesiony na obudowie w formie graweru elektroiskrowego - miejsce z kodem wskazane jest na zdjęciu.

Symbol skrzyni biegów D33 1 Symbol skrzyni biegów D33 2Symbol skrzyni biegów D33 3 Symbol skrzyni biegów D33 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW D33

Wysprzęglanie (rozsprzęglanie) to rozłączanie skrzyni biegów i silnika np. w celu zmiany biegów. W skrzyniach biegów D33 zastosowano wysprzęglanie hydrauliczne.

Na wałku sprzęgłowym znajduje się wysprzęglik. Pod wpływem ciśnienia w układzie hydraulicznym wysprzęglik powiększa swoją objętość i przesuwa się po wałku sprzęgłowym. Tym samym naciska na docisk sprzęgła, powodując rozłączenie skrzyni biegów i silnika. W układzie hydraulicznym wzrasta ciśnienie, gdy kierowca wciska pedał sprzęgła. Gdy puszcza pedał sprzęgła, wtedy spada ciśnienie i skrzynia biegów ponownie łączy się z silnikiem.


Skrzynia biegów D33 wysprzęganie 1 Skrzynia biegów D33 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW D33

W samochodach Opel, w których zamontowana jest skrzynia biegów D33 odczyt prędkości realizowany jest za pośrednictwem układu ABS. Komputer pobiera dane z układu ABS i po przeliczeniu wyświetla predkość na kokpicie. Na skrzyni biegów, w miejscu gdzie najczęściej montowane są czujniki prędkości, miejsce jest zaślepione.


Skrzynia biegów D33 odczyt prędkości 1 Skrzynia biegów D33 odczyt prędkości 2

MONTAŻ ROZRUSZNIKA W SKRZYNIACH BIEGÓW D33

W skrzyni D33 występują dwa miejsca montażu rozrusznika. W zależności od wersji skrzyni biegów D33 rozrusznik jest montowany od strony chłodnicy lub ściany grodziowej od kabiny kierowcy.

UWAGA - Informacja o sposobie montażu rozrusznika jest niezwykle ważna przy zakupie skrzyni D33, ponieważ obie wersje skrzyni są NIEZAMIENNE montażowo !

Skrzynia biegów D33 korki olejowe 1 Skrzynia biegów D33 korki olejowe 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW D33

Wybierak biegów to element, który włącza i wyłącza biegi bezpośrednio w skrzyni biegów. Mechanizm wybierania biegów w skrzyniach biegów typu D33 poruszany jest za pomocą linek, które przenoszą ruch gałki zmiany biegów z kabiny kierowcy. Wybierak umieszczony jest z boku tylnej obudowy i posiada charakterystyczną przeciwwagę.

Skrzynia biegów D33 korki olejowe 1 Skrzynia biegów D33 korki olejowe 2

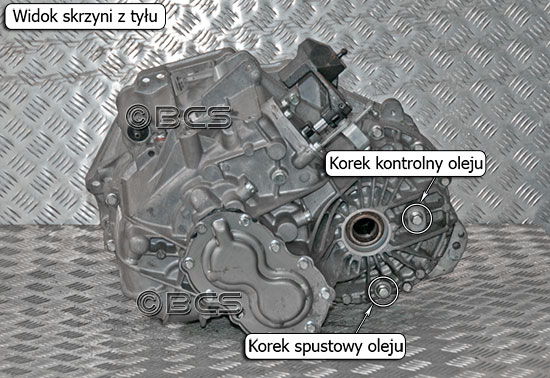

KORKI OLEJOWE W SKRZYNI BIEGÓW D33

W skrzyni biegów typu D33 korek do wlewania oleju znajduje się na górze skrzyni biegów - od strony chłodnicy. Korek do wylewania oleju umieszczony jest pod zabierakiem półosi, która napędza koło od strony kierowcy. Obok tej samej półosi znajduje się też korek kontrolny do sprawdzania poziomu oleju.

Skrzynia biegów D33 korki olejowe 1 Skrzynia biegów D33 korki olejowe 2
