www.skrzynie.com.pl - poradniki - skrzynie biegów Volkswagen vw typ 02B Skrzynie biegów VOLKSWAGEN VW - typ 02B

Skrzynie biegów VOLKSWAGEN VW - typ 02B
KATEGORIE W SKLEPIE


Skrzynie biegów VW typu 02B to przekładnie 5 biegowe, które montowane są w VW Transporter T4. Przenoszą napęd na przednie koła. Posiadają zwartą, zamknietą obudowę. Półosie napędowe dokręcane są do zabieraków zamocowanych bezpośrenio w mechanizmie różnicowym.

Skrzynia biegów 02B posiada charakterystyczne przedłużenie przeniesienia napędu na koło od strony pasażera. Rozrusznik napędzający koło zamachowe montowany jest bezpośrednio na skrzyni biegów i skierowany jest w stronę silnika. Miejsce na rozrusznik znajduje się od strony chłodnicy.

TYP SKRZYNI BIEGÓW

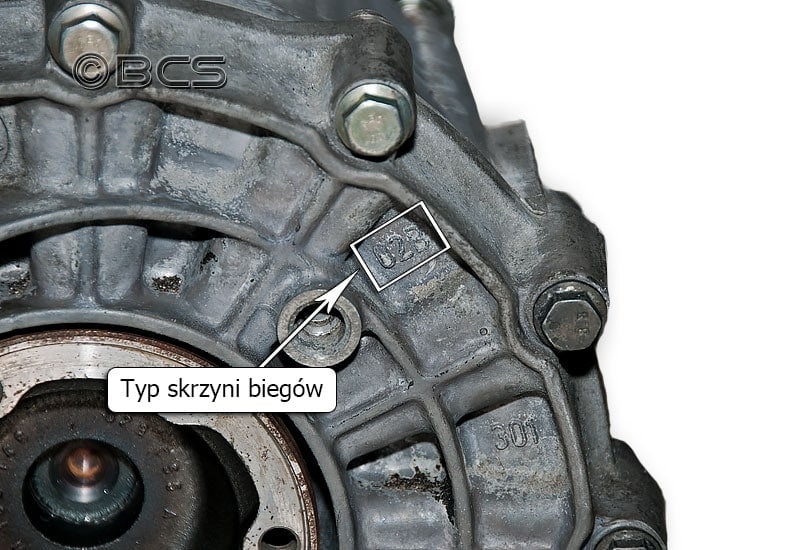

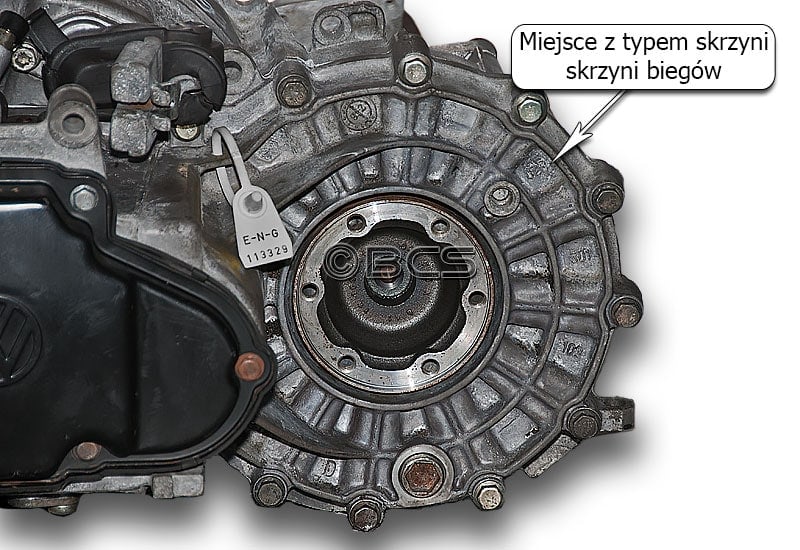

W skrzyniach biegów 02B oznaczenie typu skrzyni jest umieszczone obok zabieraka, który napędza koło od strony kierowcy. Oznaczenie typu jest w formie wypukłego nadlewu.

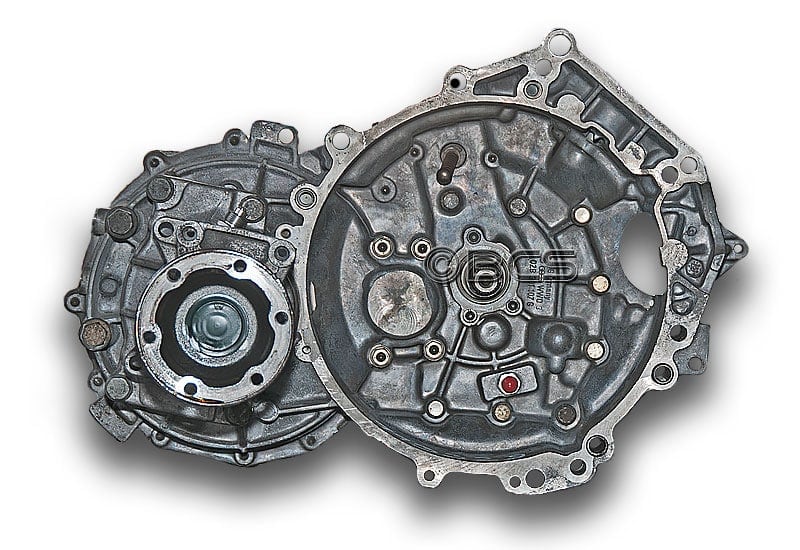

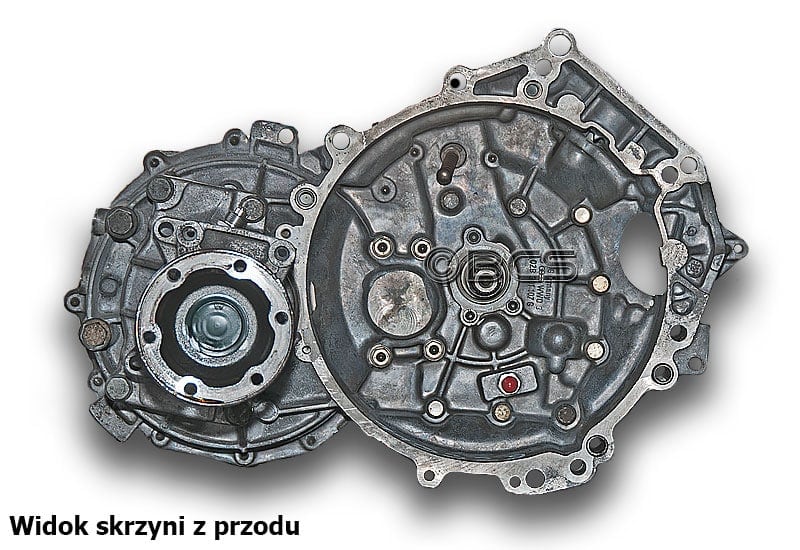

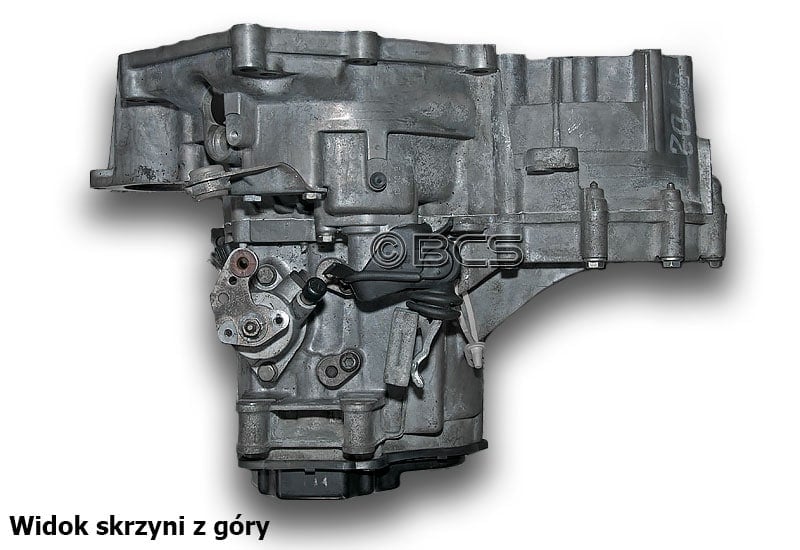

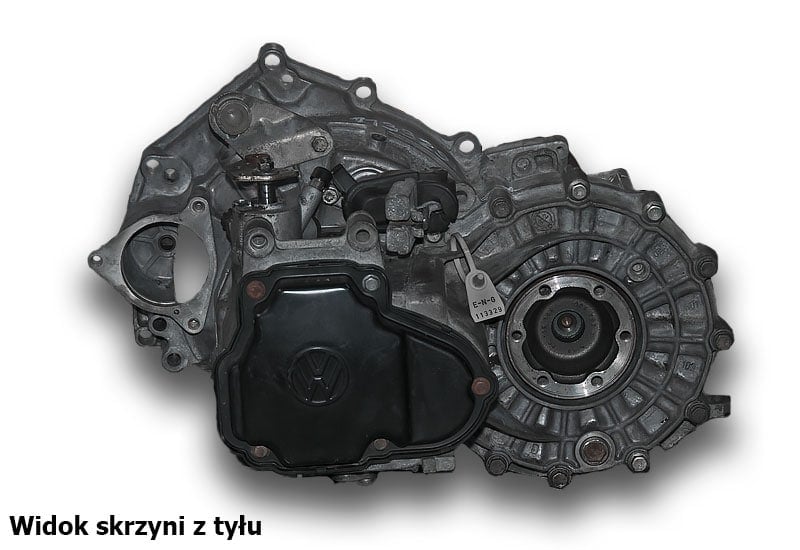

Skrzynia biegów VW 02B 1 Skrzynia biegów VW 02B 2
Skrzynia biegów VW 02B 3 Skrzynia biegów VW 02B 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02B

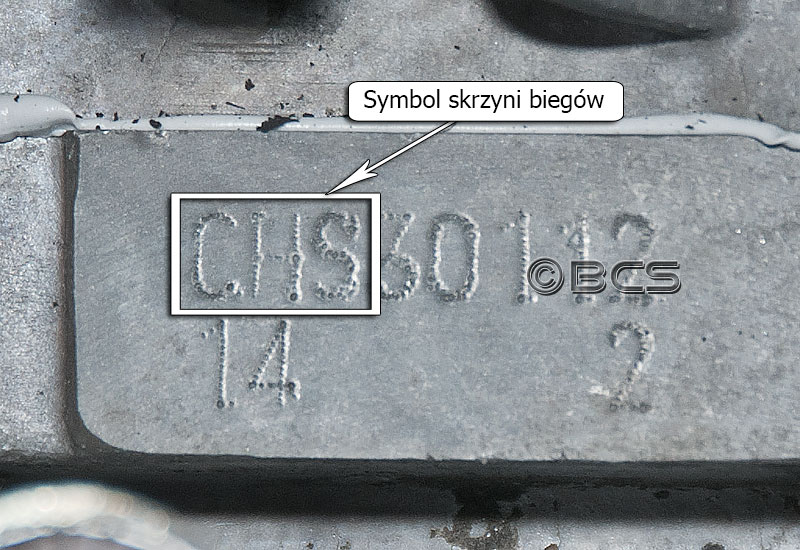

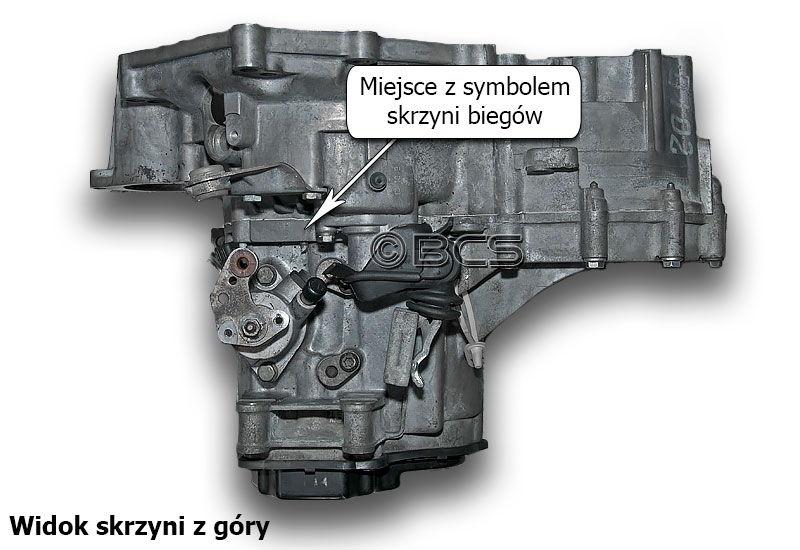

Na skrzyniach biegów typu 02B symbol skrzyni umieszczony jest na górze skrzyni biegów w okolicach wybieraka. Symbol jest wygrawerowany elektroiskrowo na płaskim polu numerowym. Odczyt symbolu można dokonać z komory silnika.

Skrzynia biegów symbol skrzyni 02B - 1 Skrzynia biegów symbol skrzyni 02B - 2
Skrzynia biegów symbol skrzyni 02B - 3 Skrzynia biegów symbol skrzyni 02B - 4

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

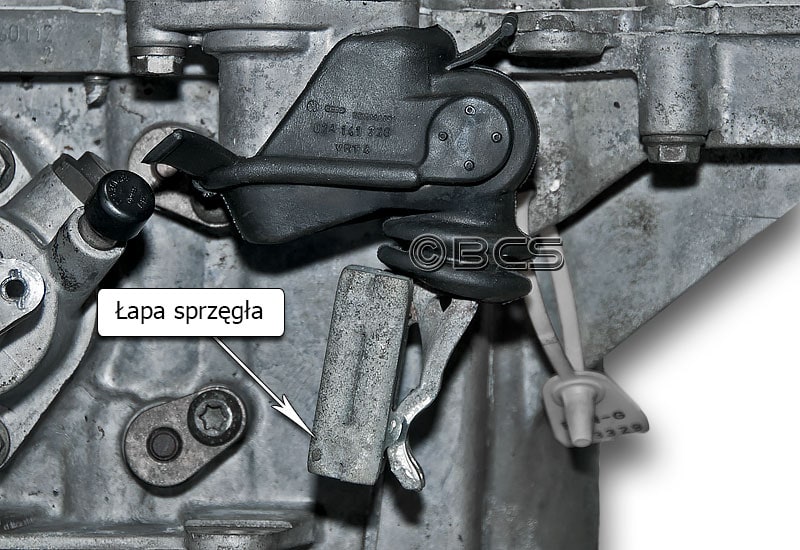

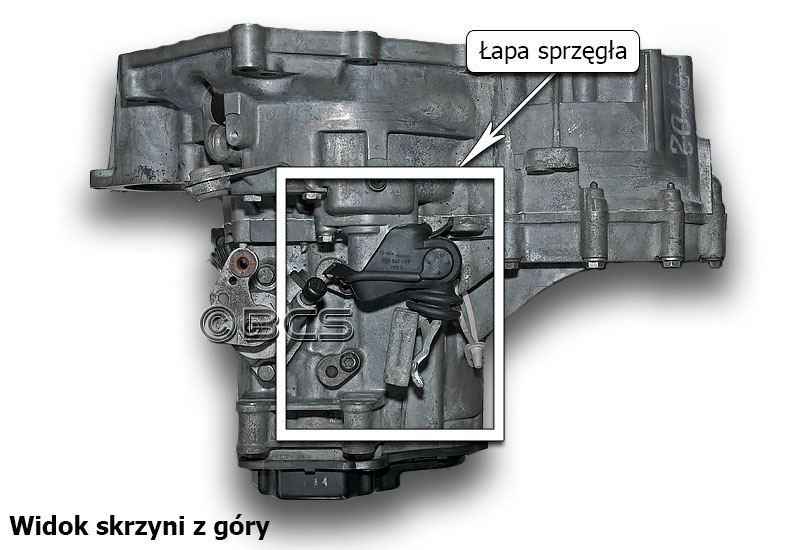

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.


Skrzynia biegów vw 02B wysprzęganie hydrauliczne 1 Skrzynia biegów vw 02B wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02B

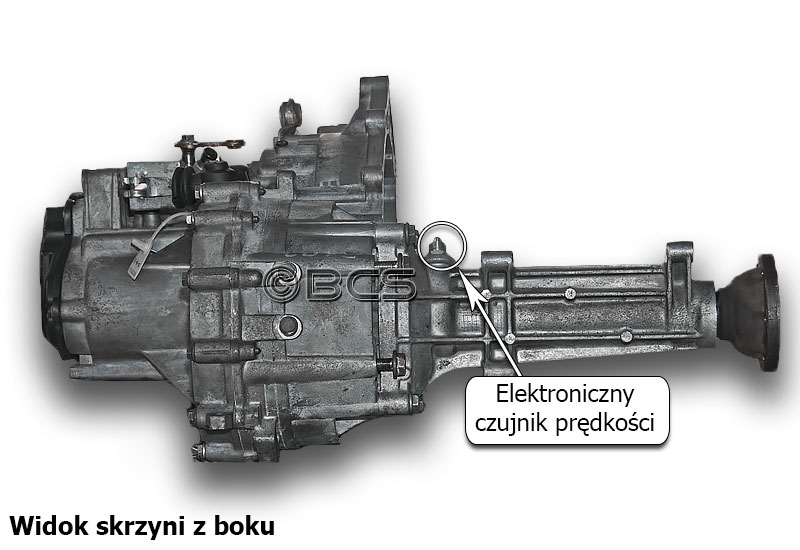

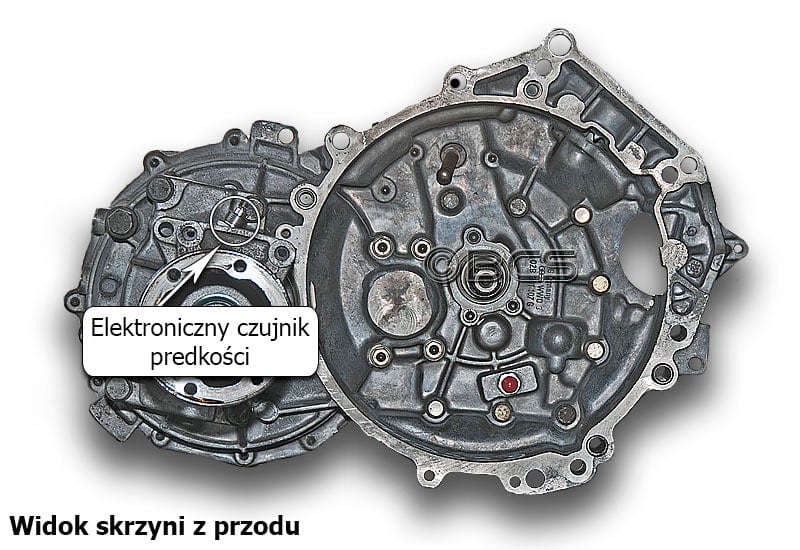

Odczyt prędkości ze skrzyni biegów typu 02B realizowany jest za pośrednictwem impulsatora elektronicznego, który umieszczony jest na przedłużeniu napędu koła od strony pasażera. Wkręcony jest od góry skrzyni blisko obudowy mechanizmu różnicowego. Impulsator połączony jest elektrycznie z prędkościomierzem w kabinie kierowcy.

Skrzynia biegów 02B czujnik prędkości 1 Skrzynia biegów 02B czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW 02B

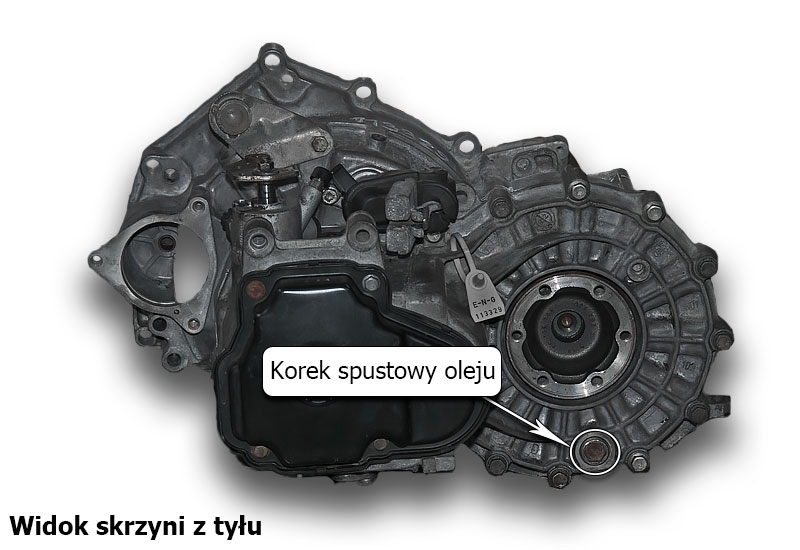

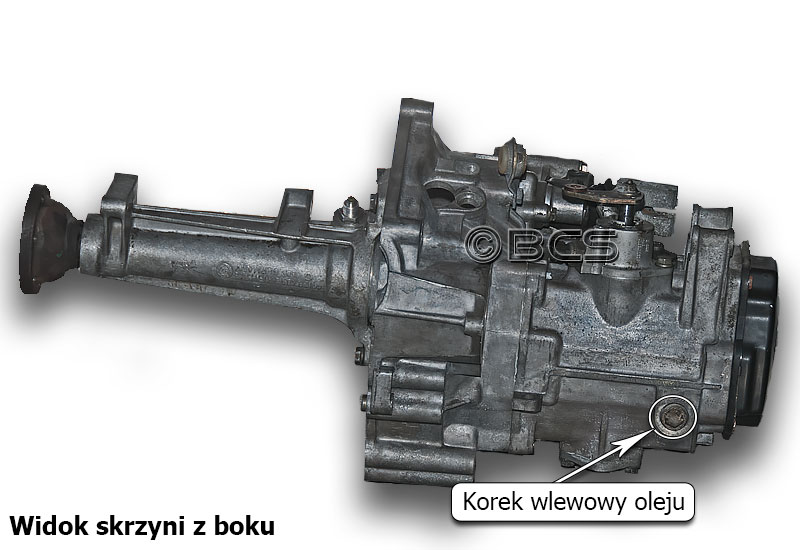

W samochodach Volkswagen Transporter T4 ze skrzynią biegów typ 02B olej można wylać za pośrednictwem otworu, który znajduje sie pod półosią napędzającą koło kirowcy. Olej do skrzyni biegów 02B wlewa sie odkręcając korek, który umieszczony jest z boku skrzyni od strony chłodnicy, blisko tylnej pokrywy.

Jeśli nie ma możliwości wlania lub dolania oleju przez korek wlewowy można to zrobić odkręcając czujnik prędkości (impulsator).

Korki olejowe w skrzyni biegów VW 02B 1 Korki olejowe w skrzyni biegów VW 02B 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 02B

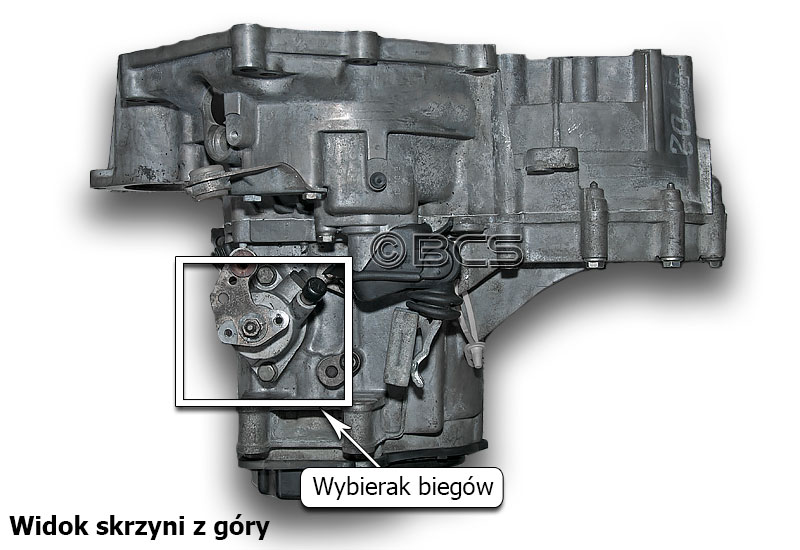

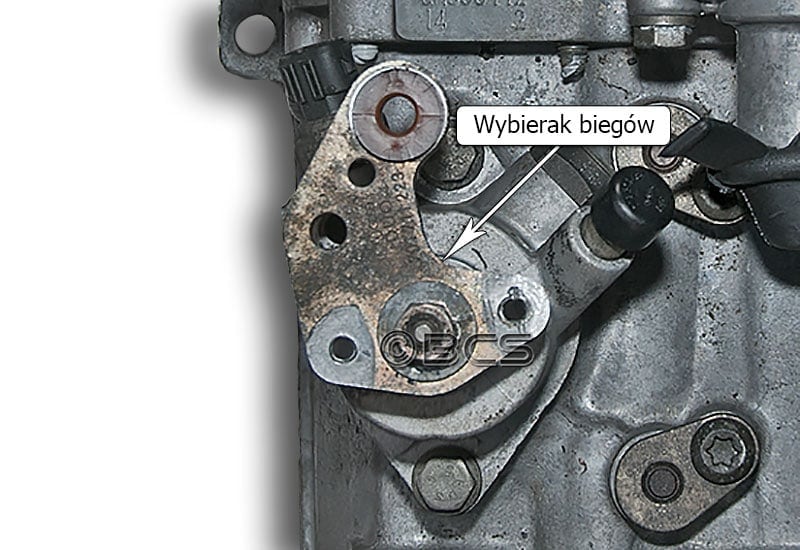

W skrzyniach biegów typu 02B wybierak służący do włączania poszczególnych biegów umieszczony jest na górze skrzyni biegów. Poruszany jest linkami, które przenoszą ruchy gałki zmiany biegów z kabiny kierowcy.

Skrzynia biegów VW 02B wybierak biegów 1 Skrzynia biegów VW 02B wybierak biegów 2

OLEJE DO SKRZYŃ BIEGÓW VW 02B

Olejem dedykowanym do skrzyni biegów 02B jest olej przekładniowy o oznaczeniu serwisowym VW G060726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni VW 0AF - VW G060726A2Zamiennik oleju oryginalnego do skrzyni 0AF

Skrzynie biegów VW typu 02B to przekładnie 5 biegowe, które montowane są w VW Transporter T4. Przenoszą napęd na przednie koła. Posiadają zwartą, zamknietą obudowę. Półosie napędowe dokręcane są do zabieraków zamocowanych bezpośrenio w mechanizmie różnicowym.

Skrzynia biegów 02B posiada charakterystyczne przedłużenie przeniesienia napędu na koło od strony pasażera. Rozrusznik napędzający koło zamachowe montowany jest bezpośrednio na skrzyni biegów i skierowany jest w stronę silnika. Miejsce na rozrusznik znajduje się od strony chłodnicy.


TYP SKRZYNI BIEGÓW

W skrzyniach biegów 02B oznaczenie typu skrzyni jest umieszczone obok zabieraka, który napędza koło od strony kierowcy. Oznaczenie typu jest w formie wypukłego nadlewu.

Skrzynia biegów VW 02B 1 Skrzynia biegów VW 02B 2Skrzynia biegów VW 02B 3 Skrzynia biegów VW 02B 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02B

Na skrzyniach biegów typu 02B symbol skrzyni umieszczony jest na górze skrzyni biegów w okolicach wybieraka. Symbol jest wygrawerowany elektroiskrowo na płaskim polu numerowym. Odczyt symbolu można dokonać z komory silnika.

Skrzynia biegów symbol skrzyni 02B - 1 Skrzynia biegów symbol skrzyni 02B - 2 Skrzynia biegów symbol skrzyni 02B - 3
Skrzynia biegów symbol skrzyni 02B - 4

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.

Skrzynia biegów vw 02B wysprzęganie hydrauliczne 1 Skrzynia biegów vw 02B wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02B

Odczyt prędkości ze skrzyni biegów typu 02B realizowany jest za pośrednictwem impulsatora elektronicznego, który umieszczony jest na przedłużeniu napędu koła od strony pasażera. Wkręcony jest od góry skrzyni blisko obudowy mechanizmu różnicowego. Impulsator połączony jest elektrycznie z prędkościomierzem w kabinie kierowcy.

Skrzynia biegów 02B czujnik prędkości 1 Skrzynia biegów 02B czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW O2B

W samochodach Volkswagen Transporter T4 ze skrzynią biegów typ 02B olej można wylać za pośrednictwem otworu, który znajduje sie pod półosią napędzającą koło kirowcy. Olej do skrzyni biegów 02B wlewa sie odkręcając korek, który umieszczony jest z boku skrzyni od strony chłodnicy, blisko tylnej pokrywy.

Jeśli nie ma możliwości wlania lub dolania oleju przez korek wlewowy można to zrobić odkręcając czujnik prędkości (impulsator).

Skrzynia biegów VW 02B wybierak biegów 1 Skrzynia biegów VW 02B wybierak biegów 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 02B

W skrzyniach biegów typu 02B wybierak służący do włączania poszczególnych biegów umieszczony jest na górze skrzyni biegów. Poruszany jest linkami, które przenoszą ruchy gałki zmiany biegów z kabiny kierowcy.

Skrzynia biegów VW 02B wybierak biegów 1Skrzynia biegów VW 02B wybierak biegów 2

OLEJE DO SKRZYŃ VW 02B

Olejem dedykowanym do skrzyni biegów 02B jest olej przekładniowy o oznaczeniu serwisowym VW G060726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni 0AF vw G060726a2
