MANUALNA SKRZYNIA BIEGÓW VOLKSWAGEN VW - TYP 0AX

MANUALNE SKRZYNIE BIEGÓW VOLKSWAGEN VW - TYP 0AX


BUDOWA I WYSTĘPOWANIE SKRZYNI BIEGÓW VW - TYP 0AX

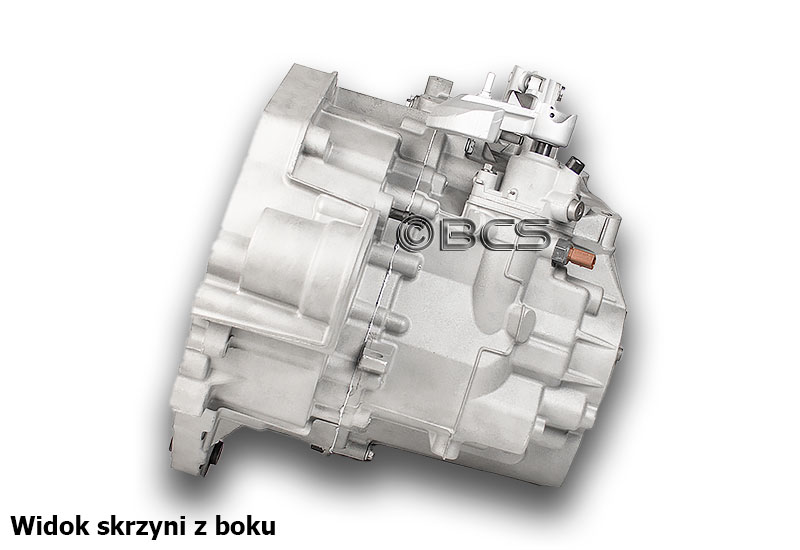

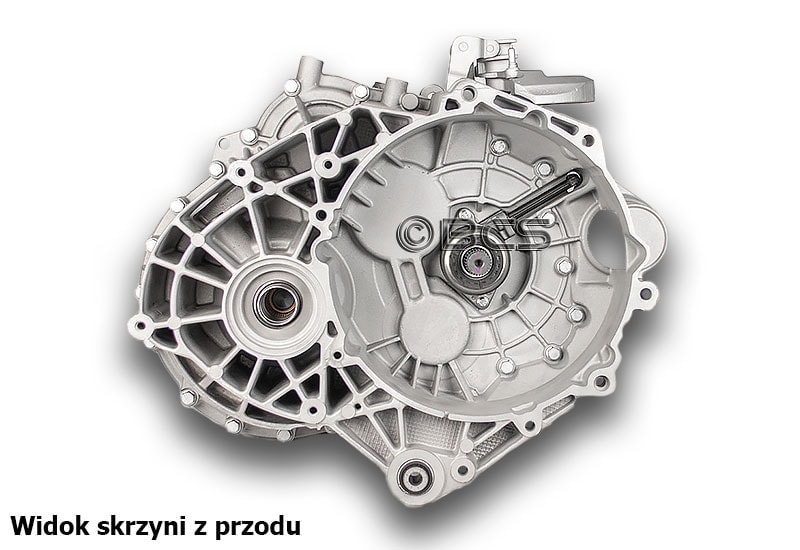

Skrzynie biegów VW typu 0AX to 6 biegowe manualne przekładnie przenoszące napęd na przednie koła pojazdu. Posiadają konstrukcję otwartą tj. półosie są mocowane do wewnątrz tej przekładni . Ze względu na specyfikę montażu przekładni w komorze silnika, posiada ona dość nietypowy przedni obrys z dodatkowym punktem zawieszania skrzyni w pojeździe.

Skrzynie biegów 0AX wystepują w dwóch wersjach:

  • dla napędu na przednie koła
  • dla napędu 4x4.

Konstrukcyjnie skrzynie te są podobne. Skrzynia 4x4 posiada dodatkowo przystawkę kątową. W poradniku dokładnie opisaliśmy skrzynię biegów napędzająca przednie koła pojazdu.

Skrzynie biegów 0AX montowane są w samochodach dostawczych Volkswagen Crafter II i MAN TGE. Współpracują z silnikami 2,0 TDI.

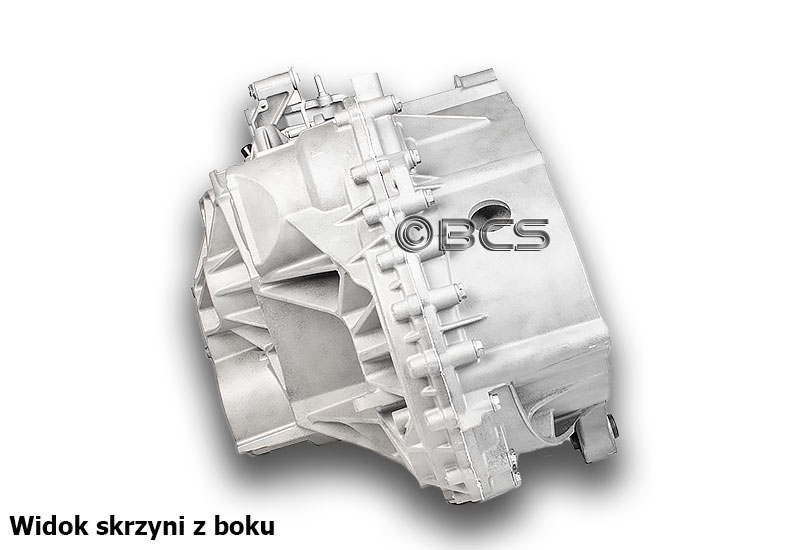

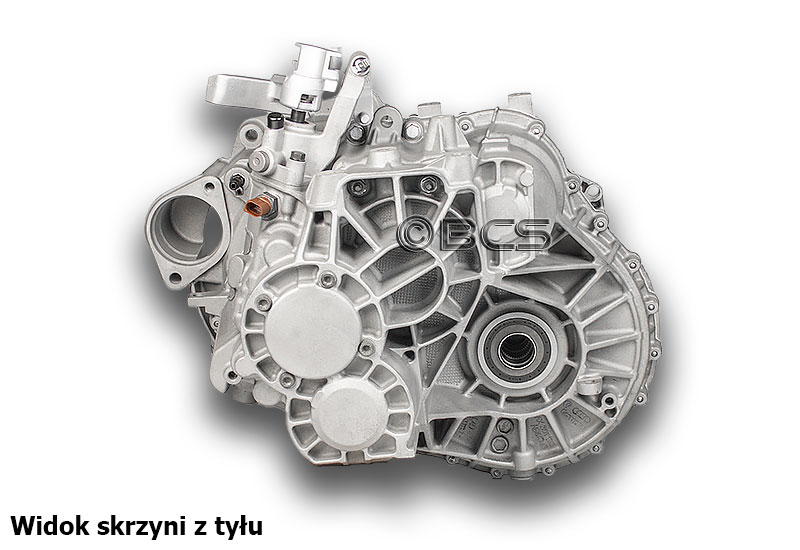

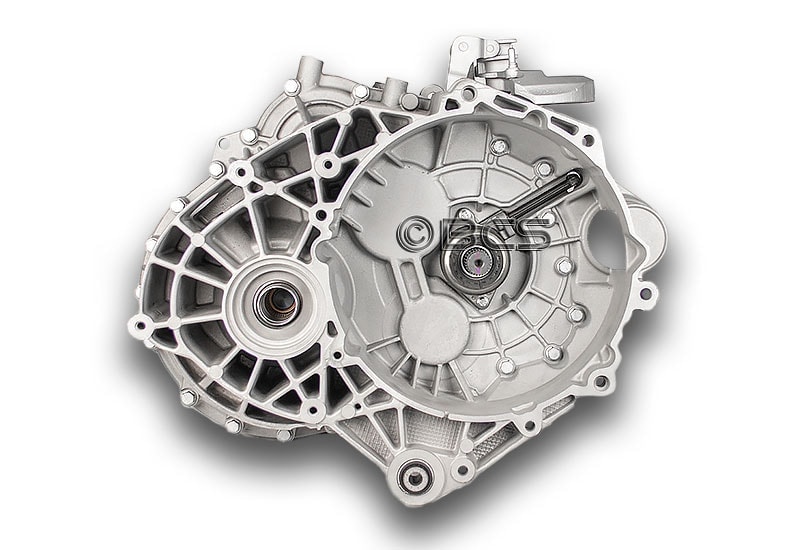

Skrzynia biegów VW 0AX - 1
Skrzynia biegów VW 0AX - 2
Skrzynia biegów VW 0AX - 3
Skrzynia biegów VW 0AX - 4

TYP SKRZYNI BIEGÓW - VW 0AX

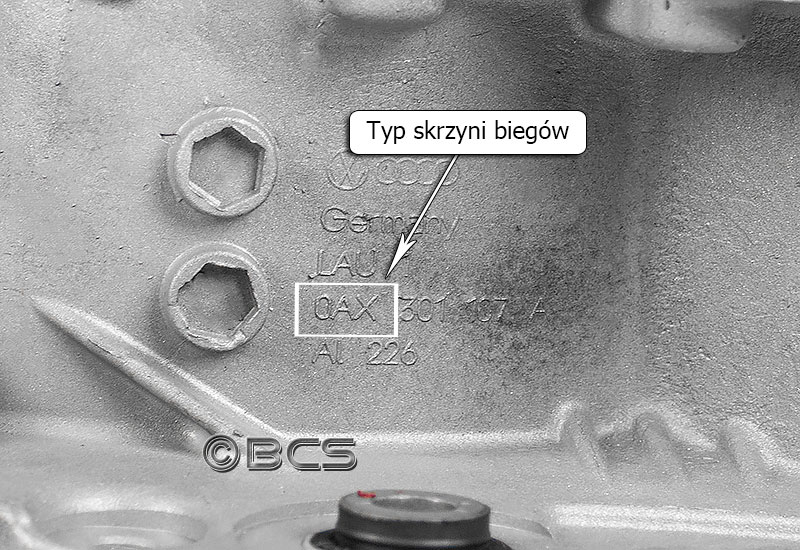

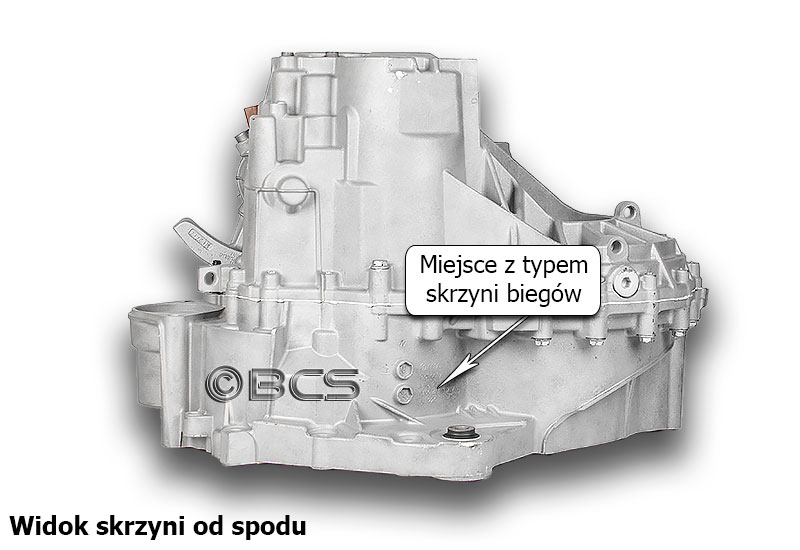

Typ skrzyni biegów VW 0AX oznaczony jest w postaci wypukłego nadlewu w miejscu wskazanym na poniższych zdjęciach - od spodu przedniej obudowy.

Co to jest typ skrzyni biegów przeczytasz w poradniku dotyczącym ogólnych informacji o przekładniach Volkswagena - TYP SKRZYNI BIEGÓW VW

Skrzynia biegów VW typ 0AX - 1
Skrzynia biegów VW typ 0AX - 2

SYMBOL - KOD SKRZYNI BIEGÓW TYP 0AX

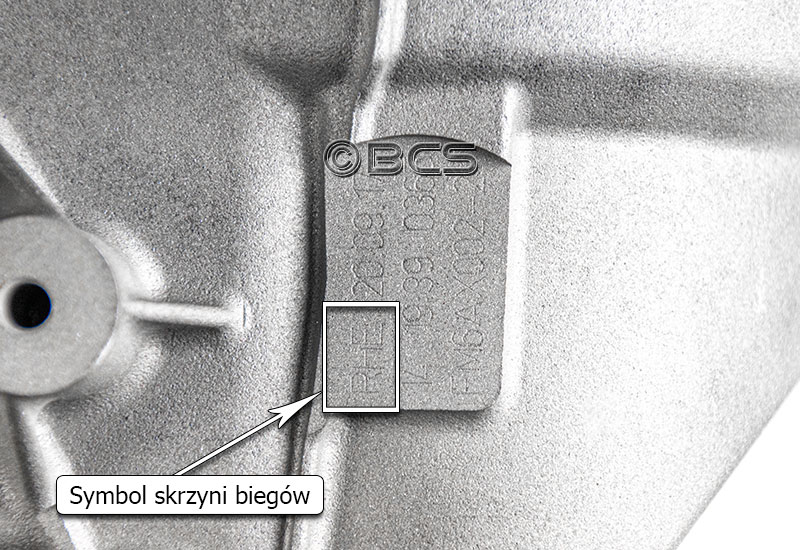

Symbol skrzyni biegów w przekładniach VW 0AX nanoszony jest w postaci graweru elektroiskrowego. Naniesiony jest na splanowanym fragmencie tylnej obudowy bezpośrednio nad wyjściem półosi napędzającej koło od strony kierowcy.

Do czego służy kod skrzyni biegów i dlaczego jest ważny przy zakupie przekładni przeczytasz w poradnikuSYMBOL - KOD SKRZYNI BIEGÓW VW

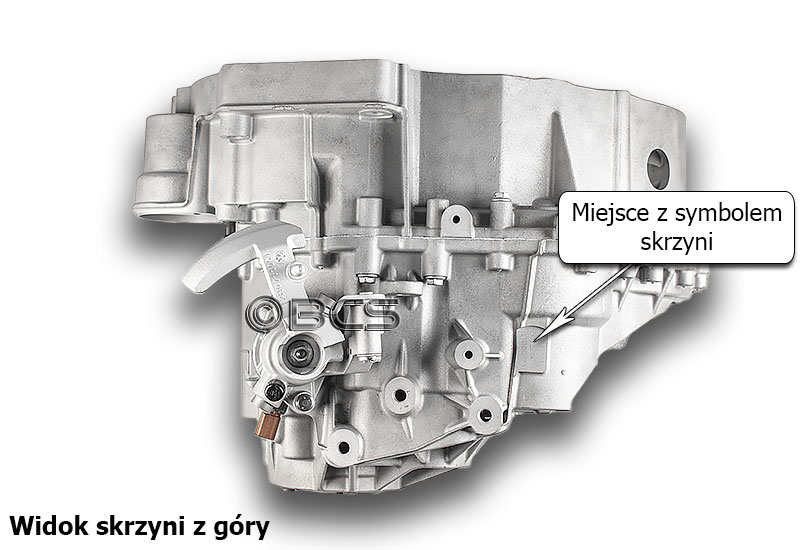

symbol (kod) skrzyni biegów VW 0AX - 1
symbol (kod) skrzyni biegów VW 0AX - 2

WYSPRZĘGLANIE W SKRZYNI BIEGÓW VW 0AX

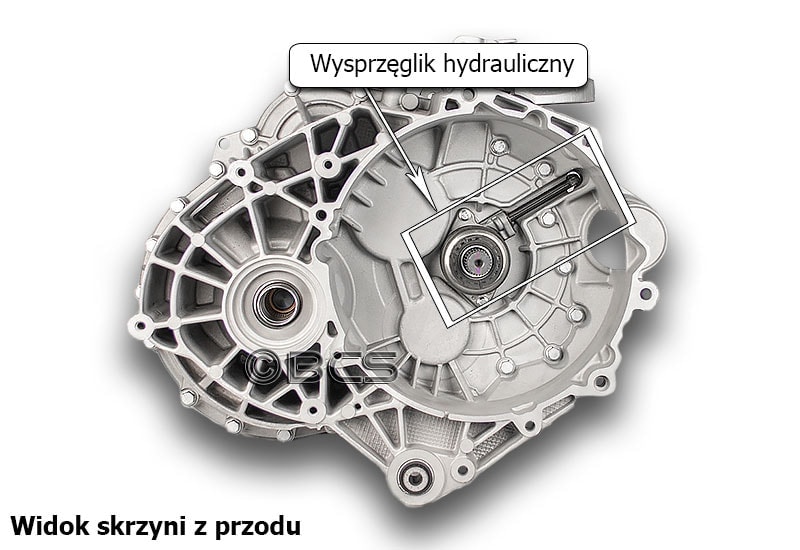

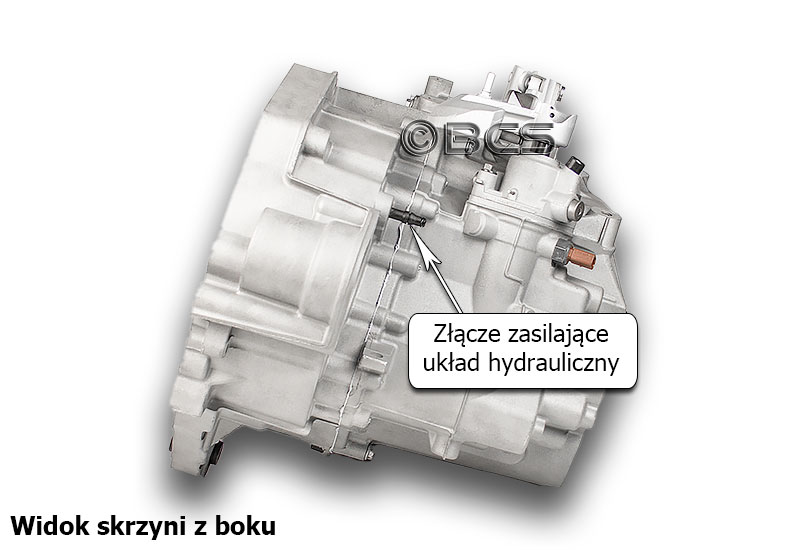

W skrzyniach biegów VW typu 0AX rozłączanie skrzyni i silnika realizowane jest za pośrednictwem wysprzęglika pracującego na wałku sprzęgłowym w układzie hydraulicznym. W momencie, gdy kierowca naciska pedał sprzęgła, następuje wzrost ciśnienia w układzie hydraulicznym przez to wysprzęglik zwiększa swoją objętość i przesuwa się po wałku sprzęgłowym, napierając na docisk sprzęgła poprzez łożysko oporowe i doprowadza do rozłączenia skrzyni biegów i silnika. Po puszczeniu pedału sprzęgła, proces przebiega odwrotnie.

O rodzajach wysprzęglania w skrzyniach biegów Volkswagen, przeczytasz w poradnikuWYSPRZĘGLANIE W SKRZYNIACH VW.

wysprzęglanie - skrzynia biegów VW 0AX - 1
wysprzęglanie - skrzynia biegów VW 0AX - 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW VW 0AX

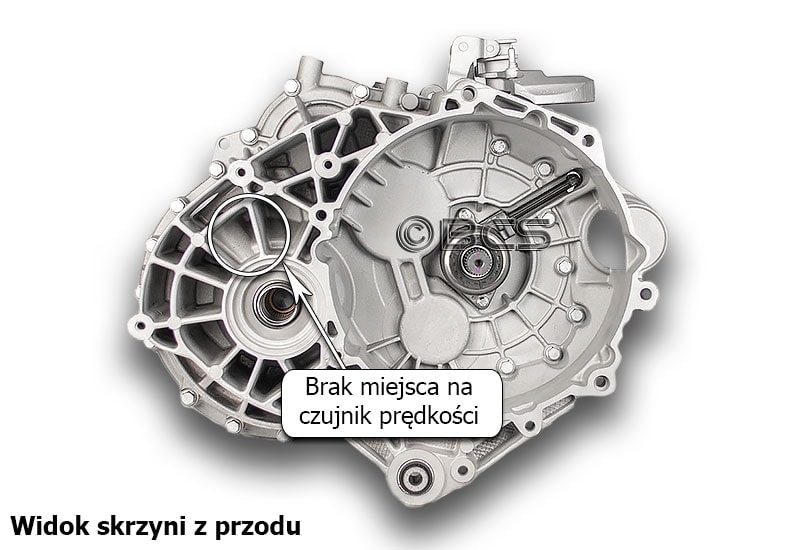

W skrzyniach biegów VW typu 0AX nie występują czujniki do odczytu prędkości. Szybkość z jaką porusza się samochód jest odczytywana z czujnika w układzie ABS.

O sposobach odczytu prędkości w skrzyniach biegów Volkswagen zapoznasz się w poradnikuODCZYT PRĘDKOŚCI W SKRZYNIACH VW

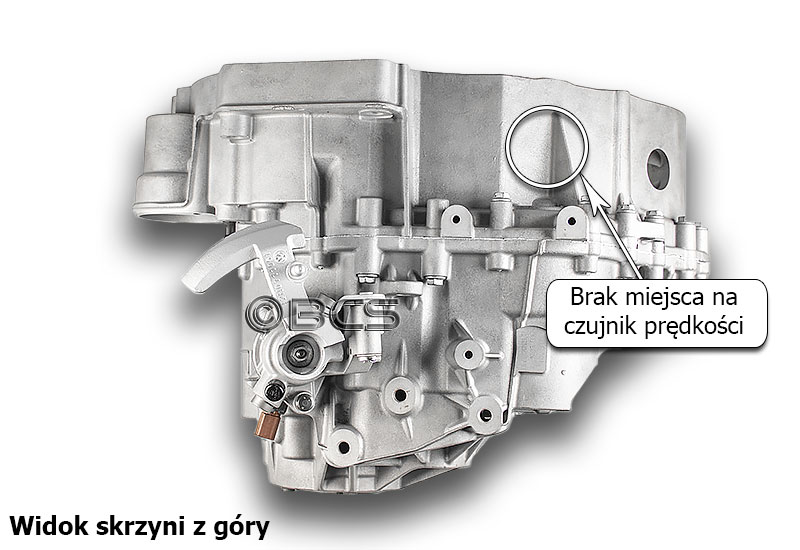

czujnik prędkości - skrzynia biegów VW 0AX -1
czujnik prędkości - skrzynia biegów VW 0AX - 2

WYBIERAK BIEGÓW W SKRZYNI VW 0AX

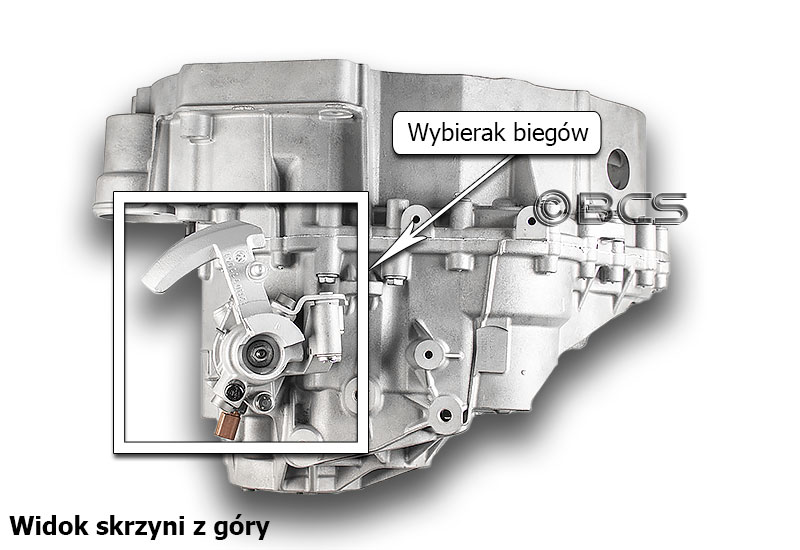

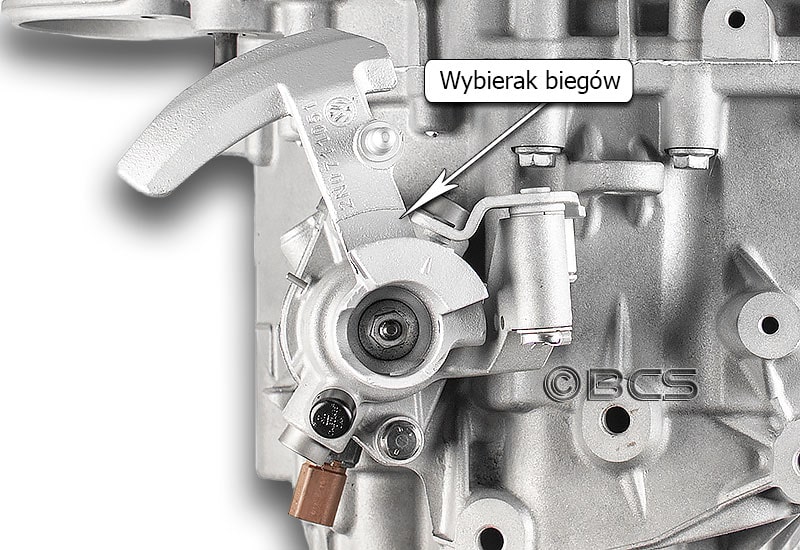

Wybierak biegów służy do przełączania biegów w przekładni. W skrzyni biegów VW typu 0AX wybierak posiada charakterystyczną przeciwwagę. Do wybieraka podłączone są linki, które przenoszą ruch gałki zmiany biegów, pozwalając włączać i przełączać poszczególne biegi.

Informacje o wybierakach biegów w skrzyniach VW przybliżymy Ci w poradnikuWYBIERAK BIEGÓW W SKRZYNI BIEGÓW VW

wybierak - skrzynia biegów VW 0AX - 1
wybierak - skrzynia biegów VW 0AX - 2

KORKI OLEJOWE W SKRZYNI BIEGÓW VW 0AX

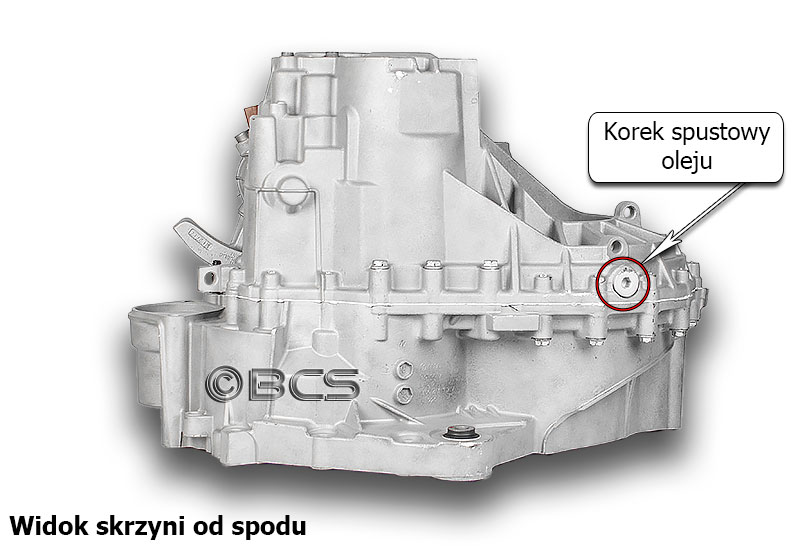

Korek, który umożliwia spuszczenie oleju ze skrzyni biegów VW typu 0AX, znajduje się bezpośrednio pod mechanizmem różnicowym. Takie umiejscowienie otworu spustowego oleju umożliwia praktycznie całkowite opróżnienie skrzyni z oleju.

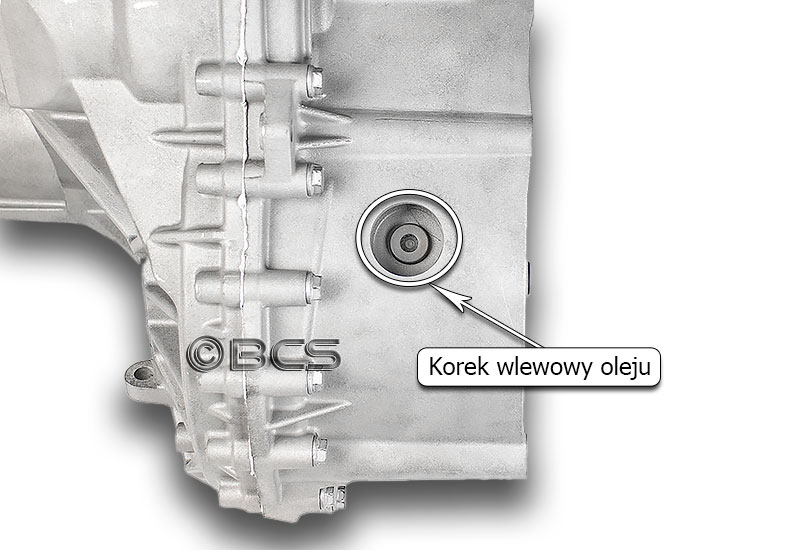

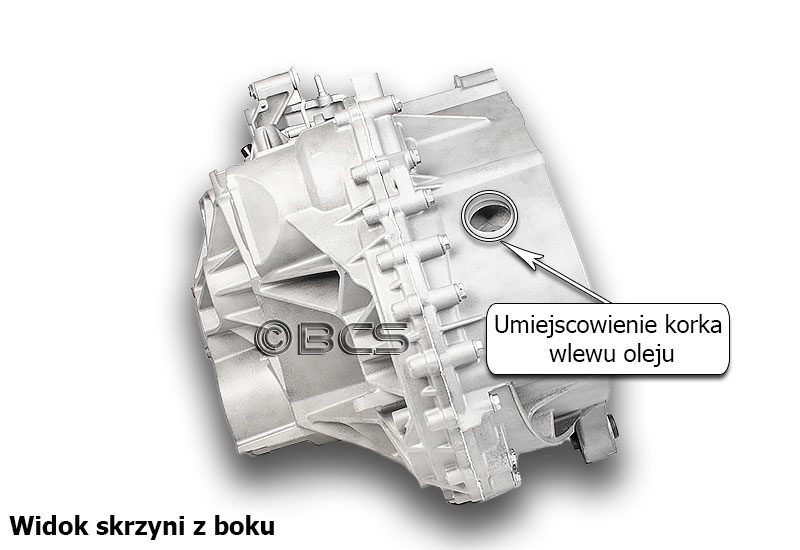

W celu wlania oleju do skrzyni lub jego uzupełnienia, należy skorzystać z otworu wlewowego, który znajduje się bezpośrednio nad mechanizmem różnicowym, na górze skrzyni biegów, w charakterystycznym zagłębieniu.

Więcej informacji o korkach olejowych mamy dla Ciebie w poradnikuKORKI OLEJOWE W SKRZYNIACH BIEGÓW VW

korki olejowe - skrzynia biegów VW 0AX -1
korki olejowe - skrzynia biegów VW 0AX - 2
korki olejowe - skrzynia biegów VW 0AX - 3

Oleje przekładniowe do skrzyni VW typ 0AX

JAKI OLEJ DO SKRZYNI BIEGÓW VW TYPU 0AX

Zalecenia jakie oleje do skrzyń biegów VW typu 0AX należy stosować, w ostatnim czasie ulegają zmianie, ponieważ VW wprowadza do oferty nowe oleje przekładniowe. W zwiazku z tymi zmianami, na daną chwilę nie możemy jednoznacznie wyszczególnić oleju do tych skrzyń biegów.

Jeśli interesuje Cię jaki olej i w jakiej ilości powinieneś wlać do swojej skrzyni biegów napisz do nas - szybko i rzeczowo odpowiemy.

ZAPYTAJ O OLEJ


SYMBOLE - KODY SKRZYŃ BIEGÓW VW TYPU 0AX

Poniżej zestawienie kodów skrzyń biegów występujących w typie 0AX. Istnieje możliwość, że nie są to wszystkie kody. Jesli masz wiedzę, że w skrzyniach 0AX występują jeszcze jakiś kod, napisz w komentarzu - dopiszemy go.

Pamiętaj, że skrzynie biegów o różnych symbolach - kodach, różnią się między sobą przełożeniami i większość z nich jest nieazamienna.
