www.skrzynie.com.pl - poradniki - skrzynie biegów Volkswagen vw typ 02G Skrzynie biegów VOLKSWAGEN VW - typ 02G

Skrzynie biegów VOLKSWAGEN VW - typ 02G
KATEGORIE W SKLEPIE

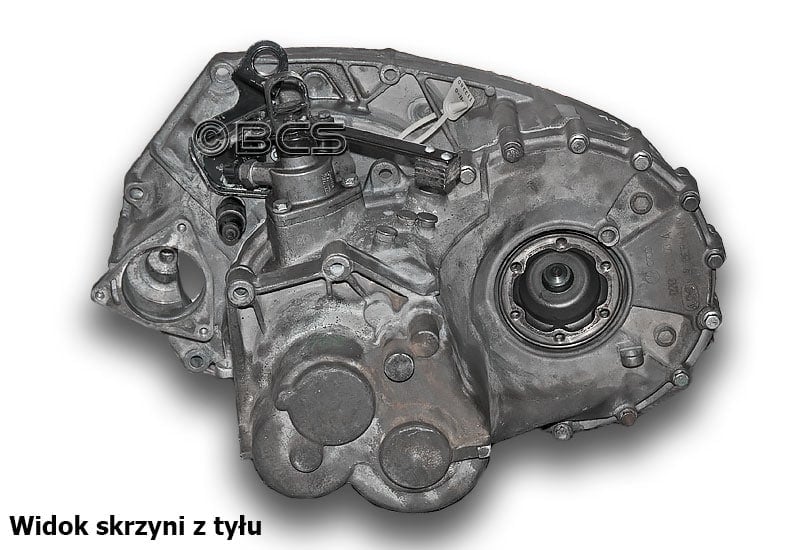

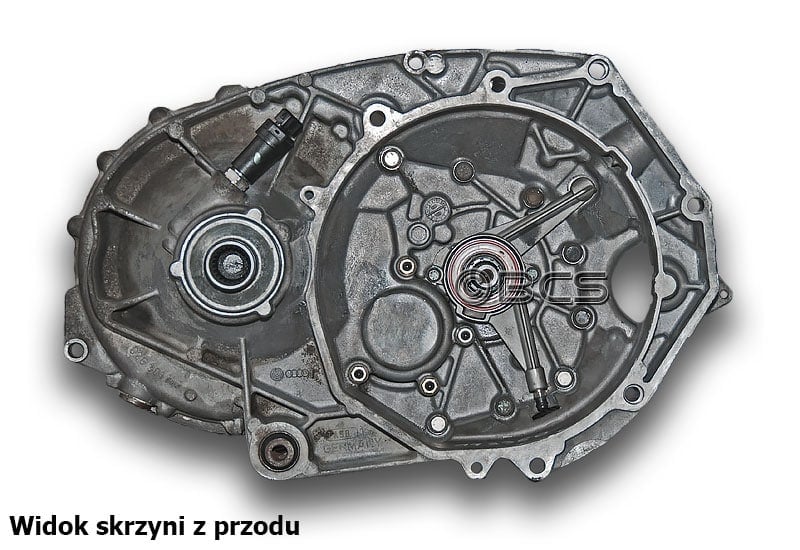

Skrzynie biegów VW typ 02G to 5 biegowe, manualne skrzynie biegów VW przenoszące napęd na przednie koła. Posiadają zwartą, zamknietą obudowę. Półosie napędowe dokręcane są do zabieraków zamocowanych bezpośrenio w mechanizmie różnicowym. Rozrusznik napędzający koło zamachowe montowany jest głowiczką w kierunku silnika bezpośrednio na skrzyni biegów. Miejsce na rozrusznik znajduje się od strony chłodnicy.

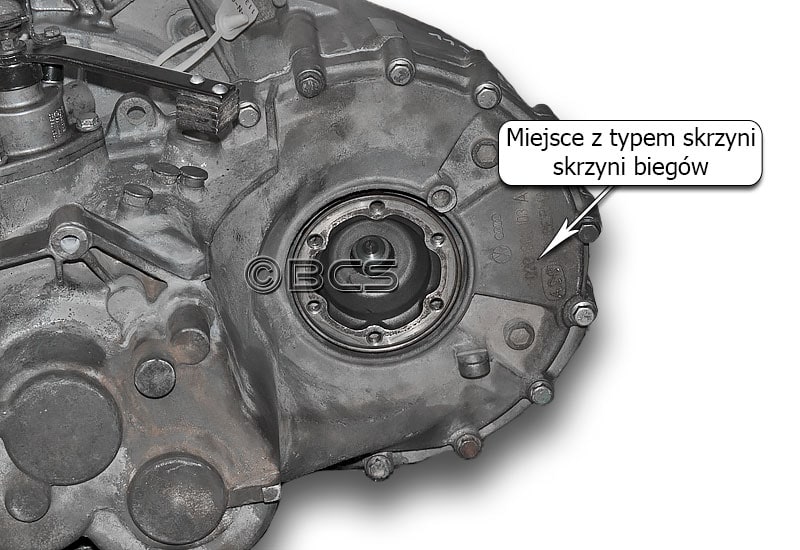

TYP SKRZYNI BIEGÓW

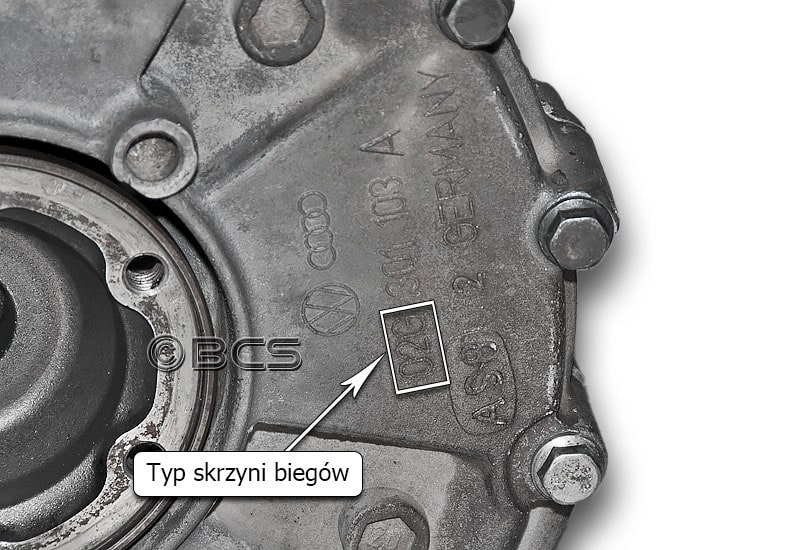

W skrzyniach biegów 02G oznaczenie typu skrzyni jest umieszczone obok zabieraka, który napędza koło od strony kierowcy. Typ jest wypukłym nadlewem wskazanym na zdjęciu.

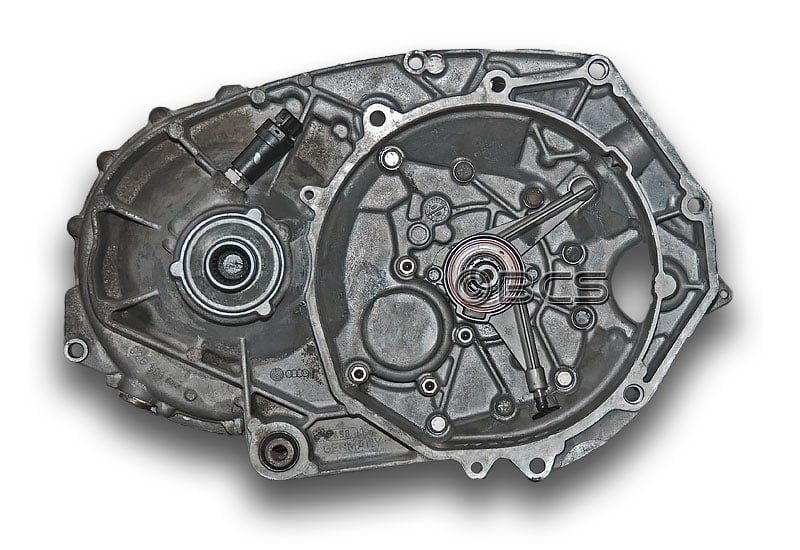

Skrzynia biegów VW 02G 1 Skrzynia biegów VW 02G 2
Skrzynia biegów VW 02G 3 Skrzynia biegów VW 02G 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02G

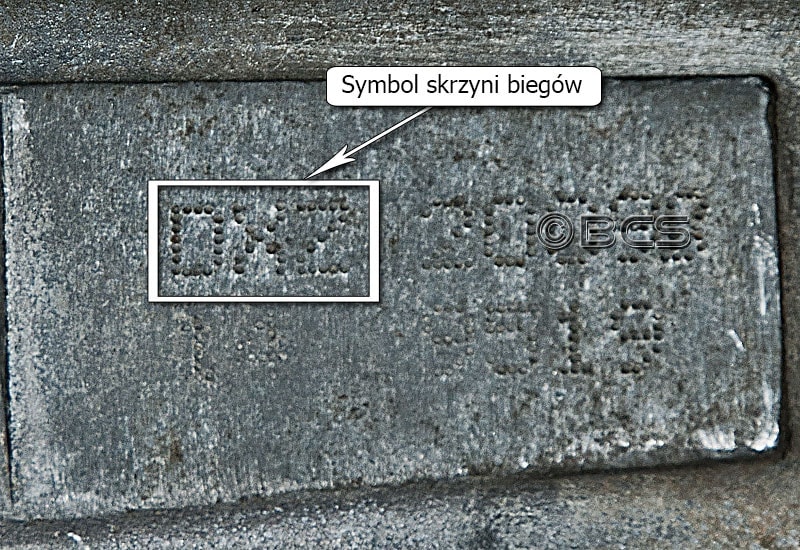

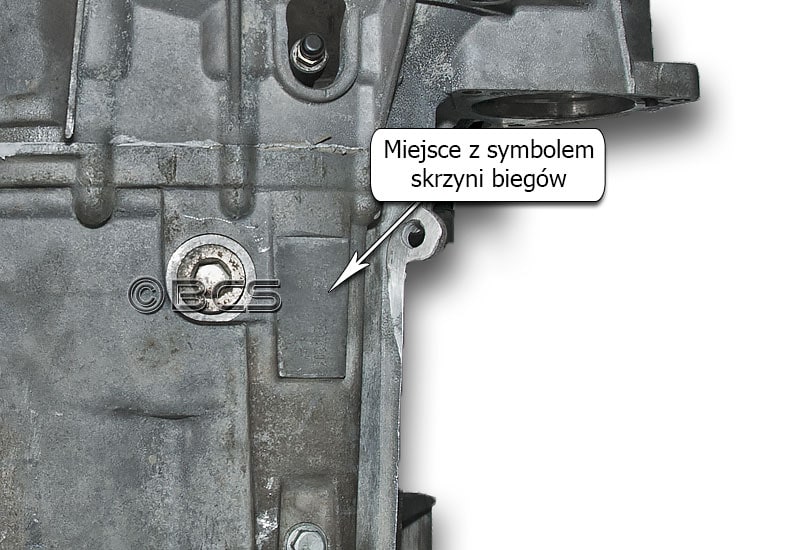

Na skrzyniach biegów typu 02G symbol skrzyni umieszczony jest na środkowej obudowie na górze skrzyni w okolicy wybieraka. Symbol jest wygrawerowany elektroiskrowo. Umieszczenie numeru na górze obudowy umożliwia łatwy odczyt symbolu z komory silnika.

Skrzynia biegów symbol skrzyni 02G - 1 Skrzynia biegów symbol skrzyni 02G - 2
Skrzynia biegów symbol skrzyni 02G - 3 Skrzynia biegów symbol skrzyni 02G - 4

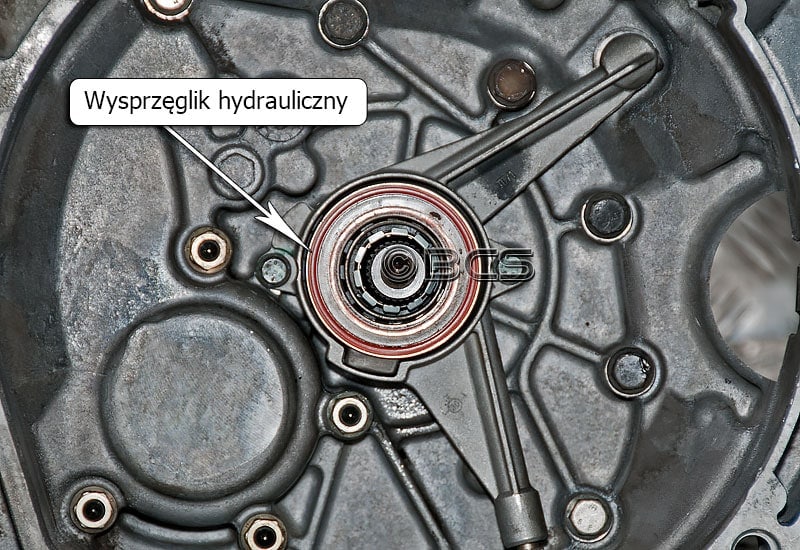

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

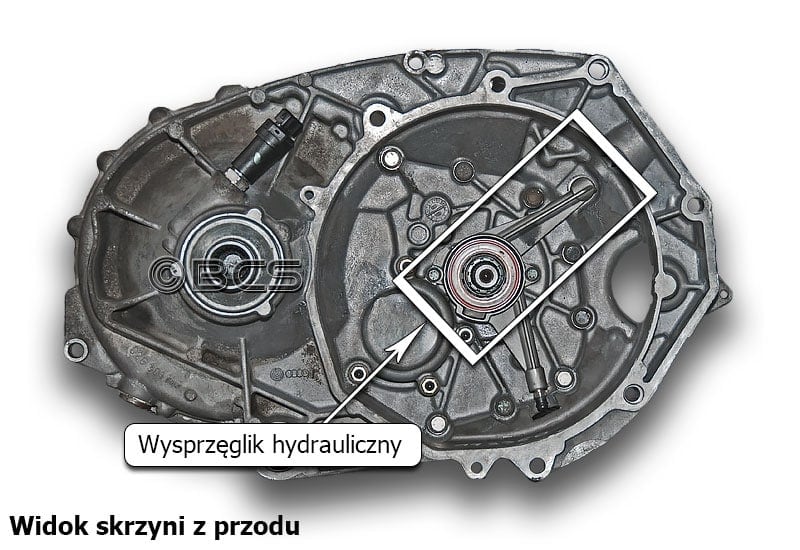

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.


Skrzynia biegów vw 02G wysprzęganie hydrauliczne 1 Skrzynia biegów vw 02G wysprzęganie hydrauliczne 2

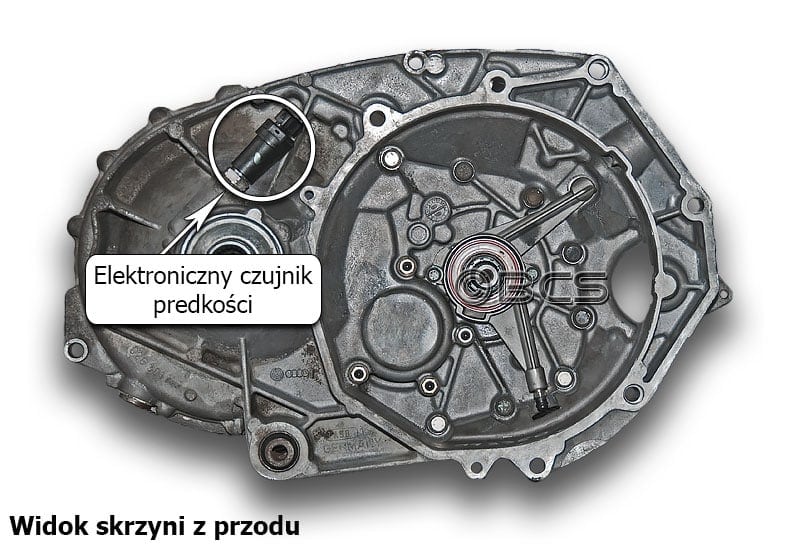

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02G

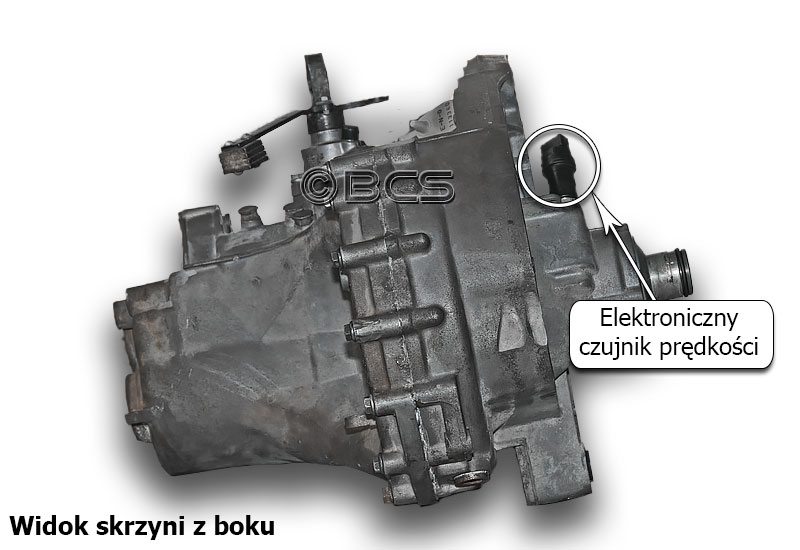

Odczyt prędkości ze skrzyni biegów typu 02G odbywa się za pośrednictwem impulsatora elektronicznego, który umieszczony jest w okolicach mechanizmu różnicowego. Impulsator połączony jest elektrycznie z modułem prędkościomierza w kabinie kierowcy.

Skrzynia biegów 02G czujnik prędkości 1 Skrzynia biegów 02G czujnik prędkości 2

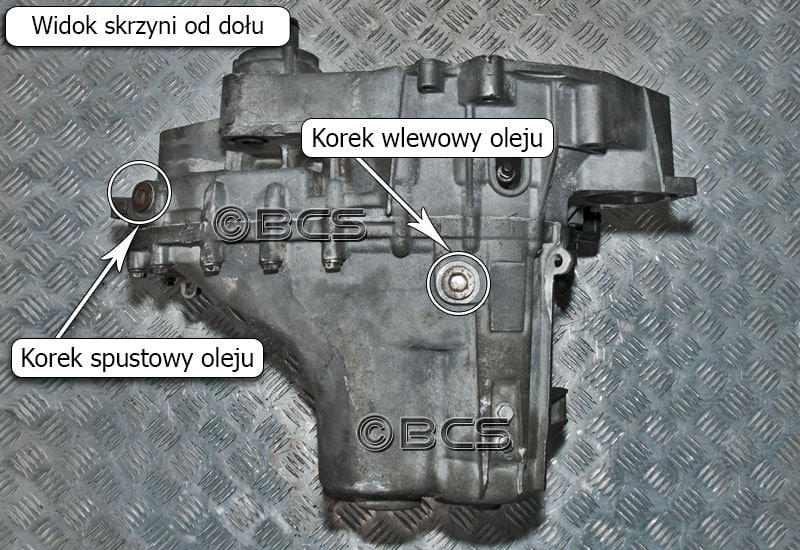

KORKI OLEJOWE W SKRZYNI BIEGÓW 02G

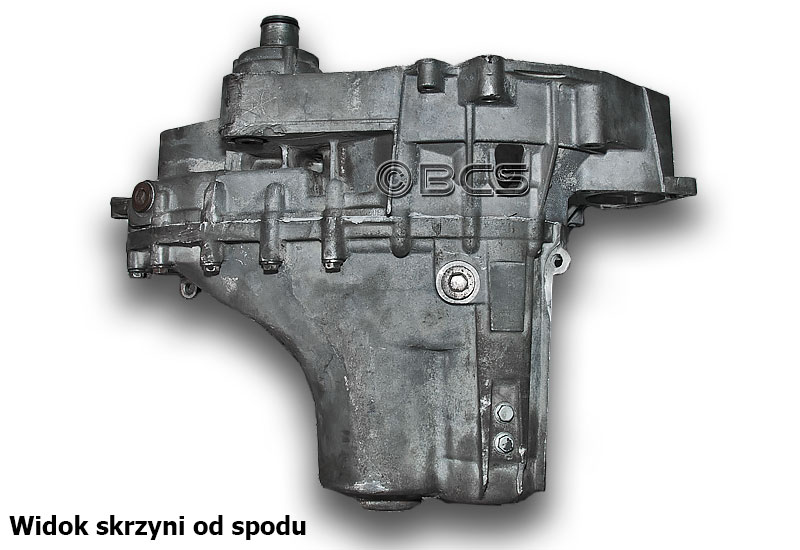

Na zdjęciach poniżej przedstawiono miejsca, w których znajdują sie korki umożliwiające zlanie i wlanie oleju. W przypadku, gdy nie ma możliwości wlania pełnej ilości oleju przez korek wlewowy można wlać lub dolać olej przez otwór czujnika prędkości, po jego wykręceniu (miejsce umieszczenia prędkościomierza jest na zdjęciach w punkcie powyżej).


Korki olejowe w skrzyni biegów VW 02G 1 Korki olejowe w skrzyni biegów VW 02G 2

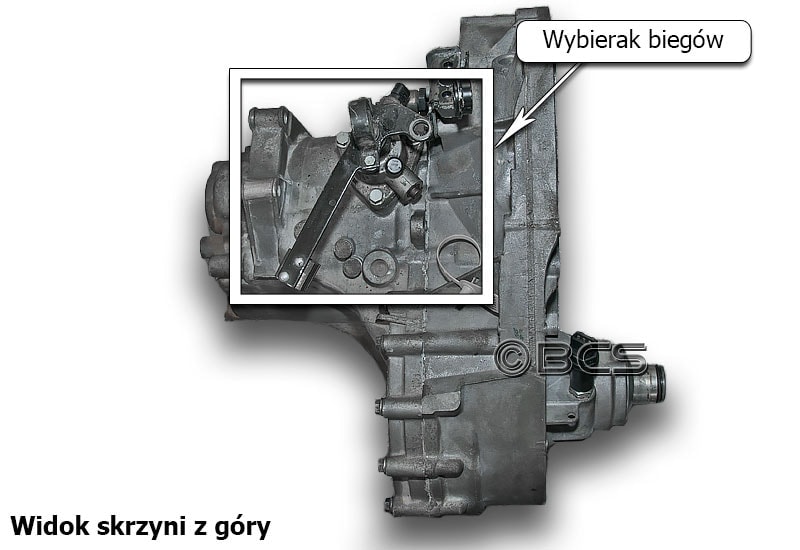

WYBIERAK BIEGÓW W SKRZYNI TYPU 02G

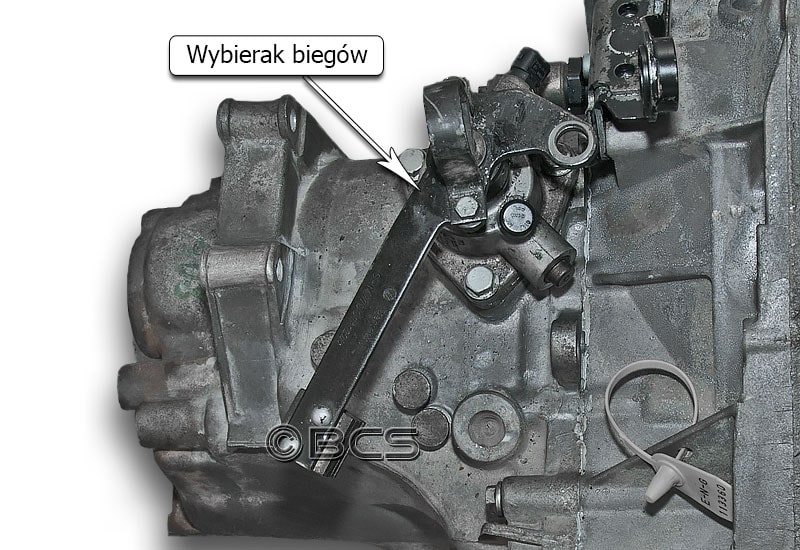

W skrzyniach biegów typu 02G wybierak służący do włączania poszczególnych biegów umieszczony jest na górze skrzyni biegów. Uruchamiany jest linkami, które przenoszą ruchy gałki zmiany biegów.

Skrzynia biegów VW 02G wybierak biegów 1 Skrzynia biegów VW 02G wybierak biegów 2

OLEJE DO SKRZYŃ BIEGÓW VW 02G

Olejem dedykowanym do skrzyni biegów 02G jest olej przekładniowy o oznaczeniu serwisowym VW G060726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni VW 0AF - VW G060726A2Zamiennik oleju oryginalnego do skrzyni 0AF

Skrzynie biegów VW typ 02G to 5 biegowe, manualne skrzynie biegów VW przenoszące napęd na przednie koła. Posiadają zwartą, zamknietą obudowę. Półosie napędowe dokręcane są do zabieraków zamocowanych bezpośrenio w mechanizmie różnicowym. Rozrusznik napędzający koło zamachowe montowany jest głowiczką w kierunku silnika bezpośrednio na skrzyni biegów. Miejsce na rozrusznik znajduje się od strony chłodnicy.


TYP SKRZYNI BIEGÓW

W skrzyniach biegów 02G oznaczenie typu skrzyni jest umieszczone obok zabieraka, który napędza koło od strony kierowcy. Typ jest wypukłym nadlewem wskazanym na zdjęciu.

Skrzynia biegów VW 02G 1 Skrzynia biegów VW 02G 2Skrzynia biegów VW 02G 3 Skrzynia biegów VW 02G 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02G

Na skrzyniach biegów typu 02G symbol skrzyni umieszczony jest na środkowej obudowie na górze skrzyni w okolicy wybieraka. Symbol jest wygrawerowany elektroiskrowo. Umieszczenie numeru na górze obudowy umożliwia łatwy odczyt symbolu z komory silnika.

Skrzynia biegów symbol skrzyni 02G - 1 Skrzynia biegów symbol skrzyni 02G - 2 Skrzynia biegów symbol skrzyni 02G - 3
Skrzynia biegów symbol skrzyni 02G - 4

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.

Skrzynia biegów vw 02G wysprzęganie hydrauliczne 1 Skrzynia biegów vw 02G wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02G

Odczyt prędkości ze skrzyni biegów typu 02G odbywa się za pośrednictwem impulsatora elektronicznego, który umieszczony jest w okolicach mechanizmu różnicowego. Impulsator połączony jest elektrycznie z modułem prędkościomierza w kabinie kierowcy.

Skrzynia biegów 02G czujnik prędkości 1 Skrzynia biegów 02G czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW O2G

Na zdjęciach poniżej przedstawiono miejsca, w których znajdują sie korki umożliwiające zlanie i wlanie oleju. W przypadku, gdy nie ma możliwości wlania pełnej ilości oleju przez korek wlewowy można wlać lub dolać olej przez otwór czujnika prędkości, po jego wykręceniu (miejsce umieszczenia prędkościomierza jest na zdjęciach w punkcie powyżej).

Skrzynia biegów VW 02G wybierak biegów 1 Skrzynia biegów VW 02G wybierak biegów 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 02G

W skrzyniach biegów typu 02G wybierak służący do włączania poszczególnych biegów umieszczony jest na górze skrzyni biegów. Uruchamiany jest linkami, które przenoszą ruchy gałki zmiany biegów.

Skrzynia biegów VW 02G wybierak biegów 1Skrzynia biegów VW 02G wybierak biegów 2

OLEJE DO SKRZYŃ VW 02G

Olejem dedykowanym do skrzyni biegów 02G jest olej przekładniowy o oznaczeniu serwisowym VW G060726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni 0AF vw G060726a2

KUP TERAZ

Zamiennik oleju G060726A2

KUP TERAZ
