MANUALNE SKRZYNIE BIEGÓW RENAULT - INFORMACJE OGÓLNE

W tym dziale dowiesz się jak właściwie rozpoznać manualne skrzynię biegów do wiekszości modeli samochodów Renault. W zależności od modelu oraz zamontowanego silnika możesz spotkać sie z kilkoma rodzajami skrzyń biegów.

Renault podzielił swoje skrzynie biegów na 4 grupy i zostały oznaczone literami - J, P, N i T.

  • Skrzynie biegów Renault o oznaczeniu J to przekładnie 5 biegowe, które dziela się na kilka podgrup - JB1, JB3, JC5, JC5, JC7, JH3, JR5.
  • Przekładnie Renault typu P to 5 i 6 biegowe skrzynki biegów pracujące w modelach Renault, które są mocno obciążone i wymagają przeniesienia większych momentów, dlatego w większości są stosowane w samochodach dostawczych. Skrzynie z grupy P dzielą się na kilka podgrup - PF1, PK5 (skrzynie 5 biegowe) oraz PK4, PK6, PF6(skrzynie 6 biegowe).
  • Do grupy skrzyń biegów N zaliczamy 6 biegową przekładnię ND0, która jest montowana głównie w Renault Megane II i Scenic II.
  • Kolejną grupą są skrzynie należące do grupy T. W jej skład wchodzą 6 biegowe skrzynie o symbolu TL4.

Każda z podgrup posiada dodatkowo wyznaczniki przełożenia. Każdy wyznacznik składa sie z ciągu 3 cyfr i jest zakodowanym przełożeniem skrzyni biegów. W naszym zestawieniu nie uwzględniliśmy skrzyń 4 biegowych, które były montowane w starszych modelach Renault.

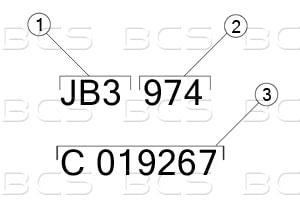

BUDOWA NUMERU SKRZYNI BIEGÓW RENAULT


Symbol skrzyni RENAULT

1 - Typ skrzynie biegów

2 - Wyznacznik przełożeń

3 - Numer seryjny skrzyni - indywidualny dla każdej skrzyni biegów

WAŻNE INFORMACJE

Ponieważ Renault montuje do swoich aut skrzynie biegów z ogromną ilością przełożeń, a tym samym kodów (symboli) skrzyń biegów, przy zakupie musisz starannie dobrać odpowiednią skrzynię biegów do swojego auta. Ważne, abyś wiedział, że poszczególne grupy i podgrupy różnią sie od siebie:

  • konstrukcją
  • rodzajem przedniej obudowy - elementem, który łaczy się z silnikiem. Bardzo ważna informacja - niektóre skrzynie z tej samej grupy, a o innym wyznaczniku przełozenia, różnią się delikatnym przesunięciem otworów montażowych, co eliminuje skrzynię biegów do montażu z danym silnikiem. Na "pierwszy rzut oka" różnice są niezauważalne.
  • rodzajem wybieraków biegów
  • rodzajem wysprzęglania
  • rodzajem półosi
  • rodzajem uszczelniaczy wałka sprzęgłowego
  • rodzajem stosowanego oleju

Przy zakupie zwróć szczególną uwagę na symbol skrzyni biegów, bo może się okazać, że zakupiona skrzynia biegów zupełnie nie będzie pasowała do Twojego auta.

W różnych modelach samochodów Renault montowane są skrzynie biegów, które posiadają taki sam wygląd zewnętrzny, ale różnią się znacznie przełożeniami.

Przełożenia decydują z jaką prędkością będzie poruszać się Twoje auto na poszczególnych biegach. Zły dobór przełożeń to zmniejszony komfort jazdy, większe spalanie i duże ryzyko uszkodzenia skrzyni oraz silnika.

Niektóre skrzynie biegów są ze sobą zamienne, ale żeby kupić zamiennik musisz być pewny, że zamiennik w 100% odpowiada oryginałowi (przez zamiennik należy rozumieć skrzynię o tych samych przełożeniach, ale o innym wyznaczniku przełożeń - innej kombinacji cyfr). Poniższe informace dotyczą wiekszości modeli Renault - Twingo, Clio, Scenic, Megane, Laguna, Safrane, Espace, Kangoo, Master, Trafic. Wiele skrzyń jest wymiennych miedzy modelami, różnią się jedynie symbolami (kodami).


JAK WYGLĄDA SYMBOL (KOD) SKRZYNI BIEGÓW RENAULT ?

W zależności od konstrukcji Twojej skrzyni, symbol (kod) umieszczony jest na specjalnej blaszce lub znajduje się bezpośrednio na skrzyni. Na skrzyni biegów symbol (kod) skrzyni biegów jest naniesiony na płaskim polu numerowym w postaci znaków (liter i cyfr) nabitych numeratorem lub wypalony (wygrawerowany) elektroiskorowo (wygląda podobnie jak wydrukowany na drukarce igłowej). System z blaszkami nie jest obecnie stosowany i występuje w starszych skrzyniach biegów.

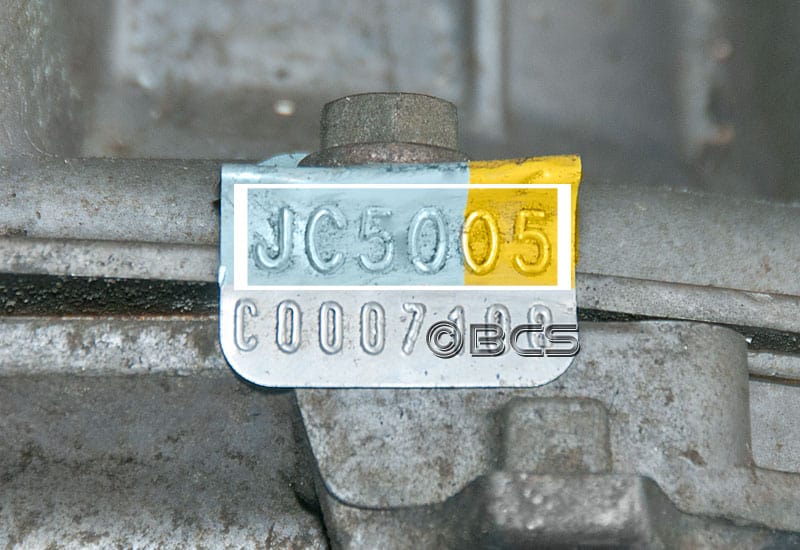

Symbol na blaszce

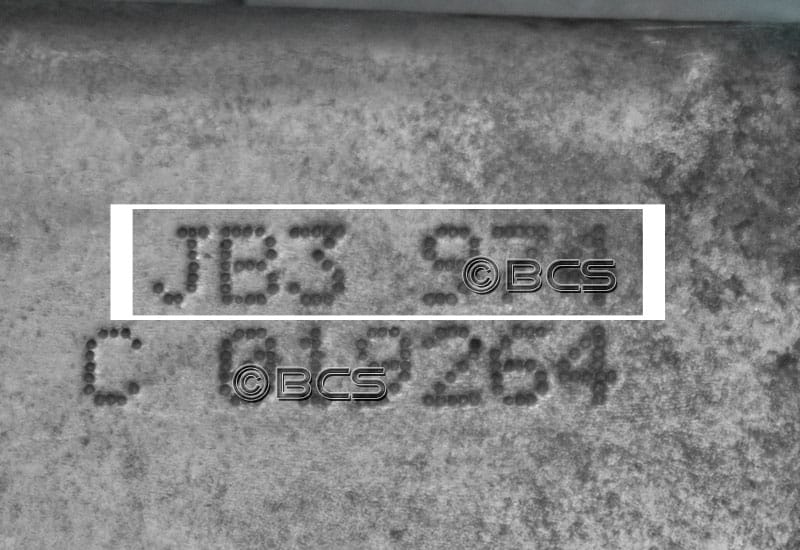

Symbol wypalony eletroiskrowo
Symbol na blaszce Renault Symbol elektroiskrowo Renault

Symbol skrzyni biegów Renault zawsze wygląda jak na zdjęciach powyżej. Na skrzyni biegów znajduje się też kilka innych numerów, które nie mają nic wspólnego z symbolem skrzyni. Wiekszość takich numerów to kody technologiczne i numery części, które charakteryzują np. daną obudowę.

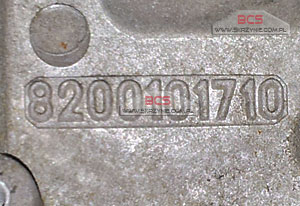

Poniżej przykład znaków, które NIE są symbolem (kodem) skrzyni biegów.

Kod skrzyni biegów Renault

MANUALNE SKRZYNIE BIEGÓW RENAULT - INFORMACJE OGÓLNE

W tym dziale dowiesz się jak właściwie rozpoznać manualne skrzynię biegów do wiekszości modeli samochodów Renault. W zależności od modelu oraz zamontowanego silnika możesz spotkać sie z kilkoma rodzajami skrzyń biegów.

Renault podzielił swoje skrzynie biegów na 4 grupy i zostały oznaczone literami - J, P, N i T.

  • Skrzynie biegów Renault o oznaczeniu J to przekładnie 5 biegowe, które dziela się na kilka podgrup - JB1, JB3, JC5, JC5, JC7, JH3, JR5.
  • Przekładnie Renault typu P to 5 i 6 biegowe skrzynki biegów pracujące w modelach Renault, które są mocno obciążone i wymagają przeniesienia większych momentów, dlatego w większości są stosowane w samochodach dostawczych. Skrzynie z grupy P dzielą się na kilka podgrup - PF1, PK5 (skrzynie 5 biegowe) oraz PK4, PK6, PF6 (skrzynie 6 biegowe).
  • Do grupy skrzyń biegów N zaliczamy 6 biegową przekładnię ND0, która jest montowana głównie w Renault Megane II i Scenic II.
  • Kolejną grupą są skrzynie należące do grupy T. W jej skład wchodzą 6 biegowe skrzynie o symbolu TL4.

Każda z podgrup posiada dodatkowo wyznaczniki przełożenia. Każdy wyznacznik składa sie z ciągu 3 cyfr i jest zakodowanym przełożeniem skrzyni biegów. W naszym zestawieniu nie uwzględniliśmy skrzyń 4 biegowych, które były montowane w starszych modelach Renault.



BUDOWA NUMERU SKRZYNI BIEGÓW RENAULT


Symbol skrzyni OPEL

1 - Symbol skrzyni biegów

2 - Wyznacznik przełożeń

3 - Numer seryjny skrzyni - indywidualny dla każdej skrzyni biegów

WAŻNE INFORMACJE


Ponieważ Renault montuje do swoich aut skrzynie biegów z ogromną ilością przełożeń, a tym samym kodów (symboli) skrzyń biegów, przy zakupie musisz starannie dobrać odpowiednią skrzynię biegów do swojego auta. Ważne, abyś wiedział, że poszczególne grupy i podgrupy różnią sie od siebie:

  • konstrukcją
  • rodzajem przedniej obudowy - elementem, który łaczy się z silnikiem. Bardzo ważna informacja - niektóre skrzynie z tej samej grupy, a o innym wyznaczniku przełozenia, różnią się delikatnym przesunięciem otworów montażowych, co eliminuje skrzynię biegów do montażu z danym silnikiem. Na "pierwszy rzut oka" różnice są niezauważalne.
  • rodzajem wybieraków biegów
  • rodzajem wysprzęglania
  • rodzajem półosi
  • rodzajem uszczelniaczy wałka sprzęgłowego
  • rodzajem stosowanego oleju

Przy zakupie zwróć szczególną uwagę na symbol skrzyni biegów, bo może się okazać, że zakupiona skrzynia biegów zupełnie nie będzie pasowała do Twojego auta.

W różnych modelach samochodów Renault montowane są skrzynie biegów, które posiadają taki sam wygląd zewnętrzny, ale różnią się znacznie przełożeniami.

Przełożenia decydują z jaką prędkością będzie poruszać się Twoje auto na poszczególnych biegach. Zły dobór przełożeń to zmniejszony komfort jazdy, większe spalanie i duże ryzyko uszkodzenia skrzyni oraz silnika.

Niektóre skrzynie biegów są ze sobą zamienne, ale żeby kupić zamiennik musisz być pewny, że zamiennik w 100% odpowiada oryginałowi (przez zamiennik należy rozumieć skrzynię o tych samych przełożeniach, ale o innym wyznaczniku przełożeń - innej kombinacji cyfr). Poniższe informace dotyczą wiekszości modeli Renault - Twingo, Clio, Scenic, Megane, Laguna, Safrane, Espace, Kangoo, Master, Trafic. Wiele skrzyń jest wymiennych miedzy modelami, różnią się jedynie symbolami (kodami).


JAK WYGLĄDA SYMBOL (KOD) SKRZYNI BIEGÓW RENAULT ?

W zależności od konstrukcji Twojej skrzyni, symbol (kod) umieszczony jest na specjalnej blaszce lub znajduje się bezpośrednio na skrzyni. Na skrzyni biegów symbol (kod) skrzyni biegów jest naniesiony na płaskim polu numerowym w postaci znaków (liter i cyfr) nabitych numeratorem lub wypalony (wygrawerowany) elektroiskorowo (wygląda podobnie jak wydrukowany na drukarce igłowej). System z blaszkami nie jest obecnie stosowany i występuje w starszych skrzyniach biegów.


Symbol na blaszce
Symbol wybity RENAULT

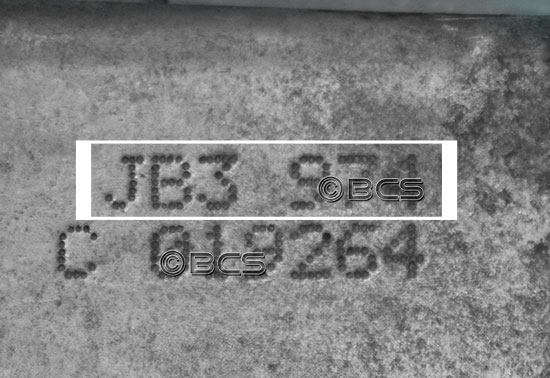

Symbol wypalony elektroiskrowo
Symbol elektroiskrowo RENAULT

Symbol skrzyni biegów Renault zawsze wygląda jak na zdjęciach powyżej. Na skrzyni biegów znajduje się też kilka innych numerów, które nie mają nic wspólnego z symbolem skrzyni. Wiekszość takich numerów to kody technologiczne i numery części, które charakteryzują np. daną obudowę.

Poniżej przykład znaków, które NIE są symbolem (kodem) skrzyni biegów.Kod skrzyni biegów Renault
