www.skrzynie.com.pl - poradniki - skrzynie biegów OPEL typ F12 Skrzynie biegów OPEL - typ F12

Skrzynie biegów OPEL - typ F12
PORADNIKI OPEL
KATEGORIE W SKLEPIE

Skrzynie biegów Opel typu F12 napędzają przednie koła samochodu i są przekładniami 5 biegowymi. Produkowane są wspólnie z firmą Suzuki. Montowane są w Opel Agila z mniejszymi jednostkami napędowymi - silniki Z10XE i Z12XE.


SYMBOL (KOD) SKRZYNI BIEGÓW F12

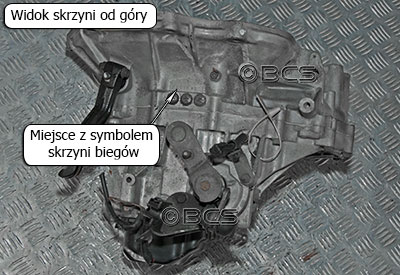

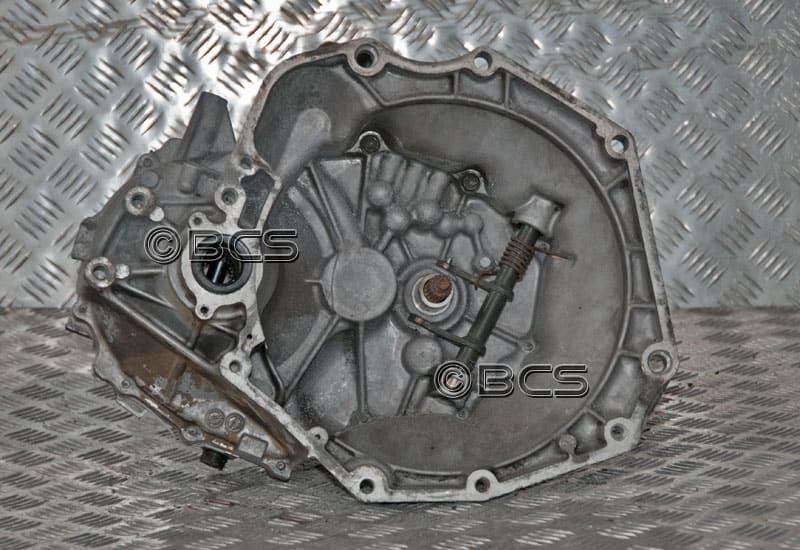

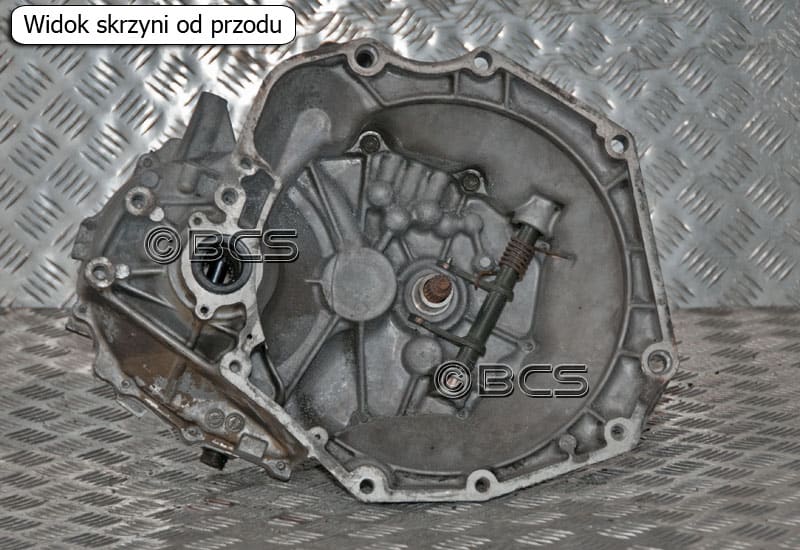

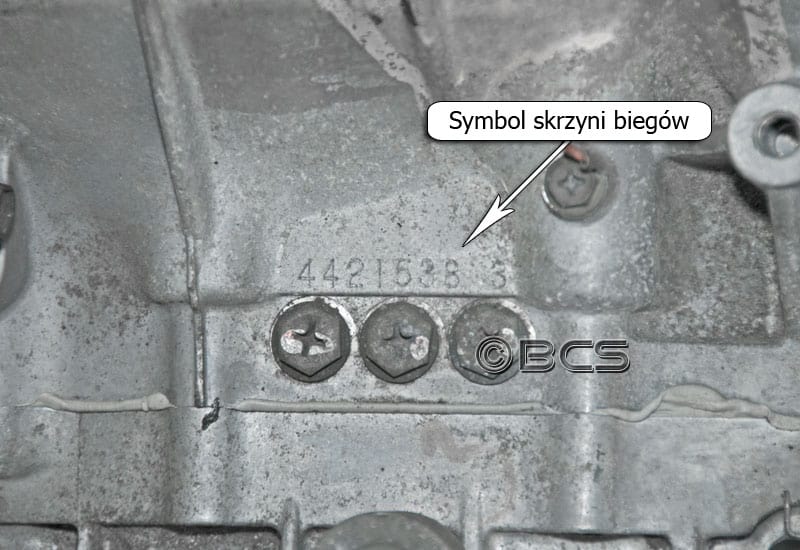

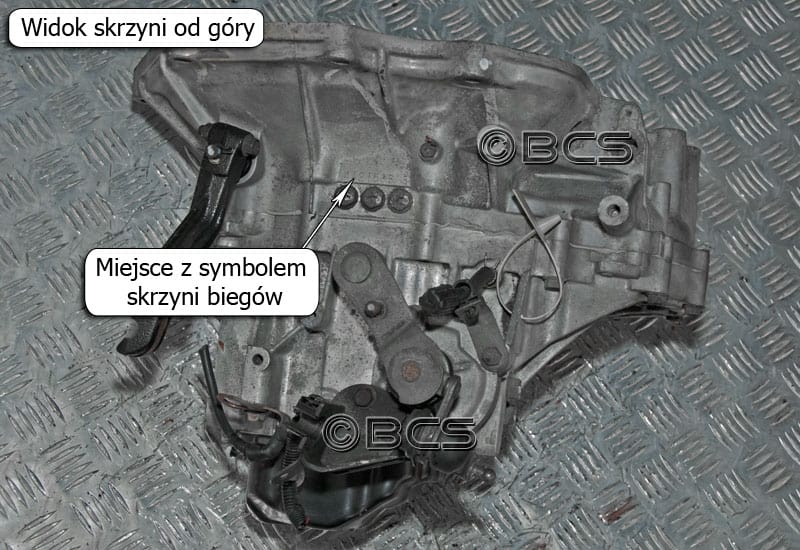

Posiadają kompaktową obudowę, na górze której umieszczono symbol skrzyni biegów. Skrzynia ta jest oznaczona niestandardowo kodem nanoszonym przez firmę Suzuki.

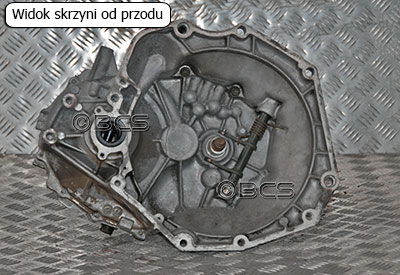

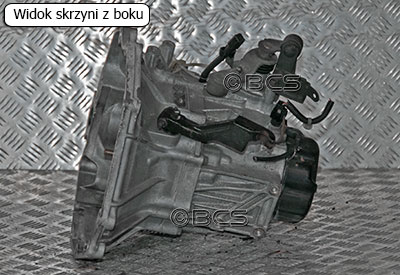

Symbol skrzyni biegów f12 1 Symbol skrzyni biegów f12 2
Symbol skrzyni biegów f12  3 Symbol skrzyni biegów f12 4

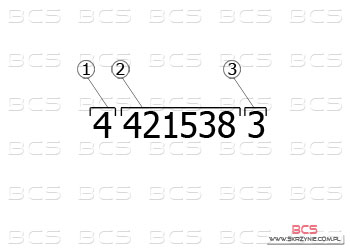

Budowa numeru skrzyni biegów OPEL - F12

Symbol skrzyni F12

Legenda:

1 - Rok modelu

2 - Numer seryjny skrzyni

3 - Oznaczenie silnika

  • 1 - X10XE
  • 2 - X12XE
  • 3 - Z10XE
  • 4 - Z12XE

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F12

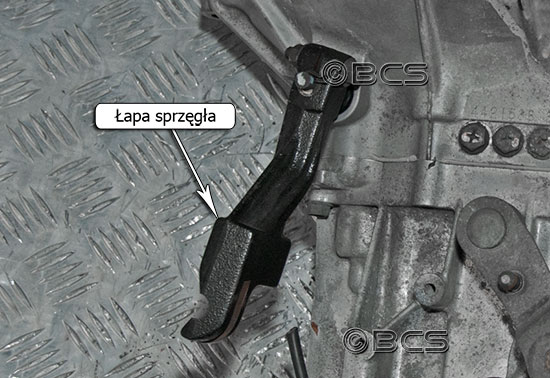

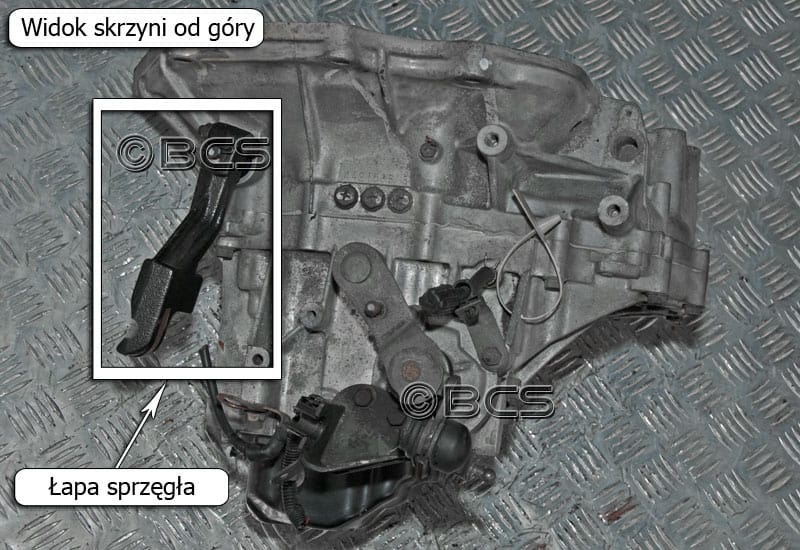

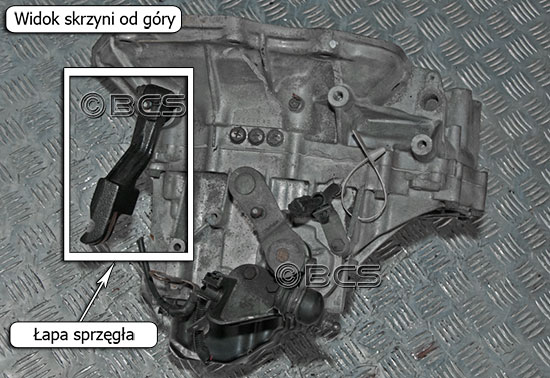

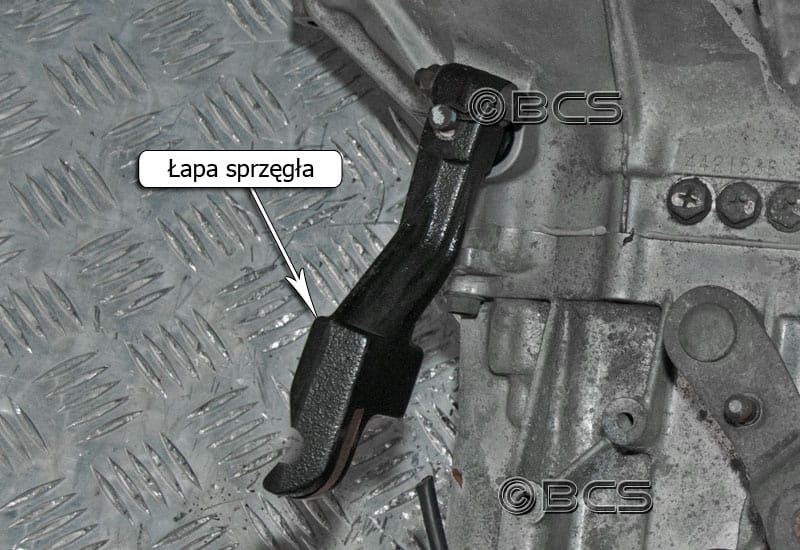

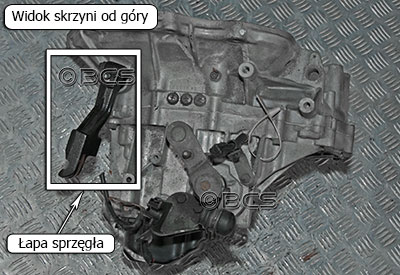

W skrzyniach biegów F12 zastosowano wysprzęglik mechaniczny oparty o łapę sprzęgła. Wysprzęglik połaczony jest linką z pedałem sprzęgła. W komorze sprzęgła łapą porusza mechanicznie łożysko wyciskowe po wałku sprzęgłowym.


Wysprzęglanie w skrzyni biegów F12 1 Wysprzęglanie w skrzyni biegów F12 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F12

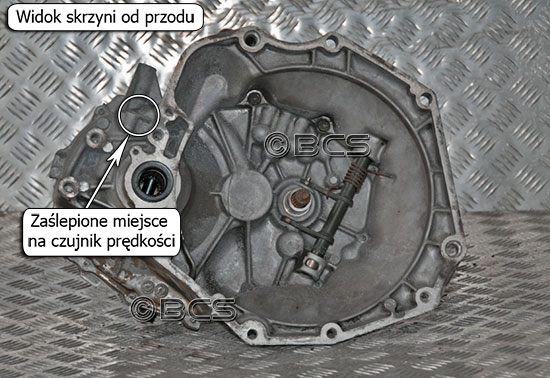

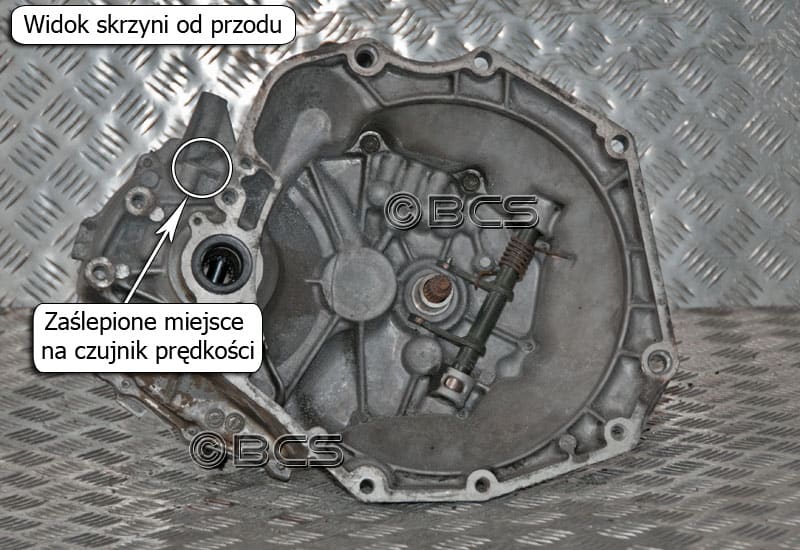

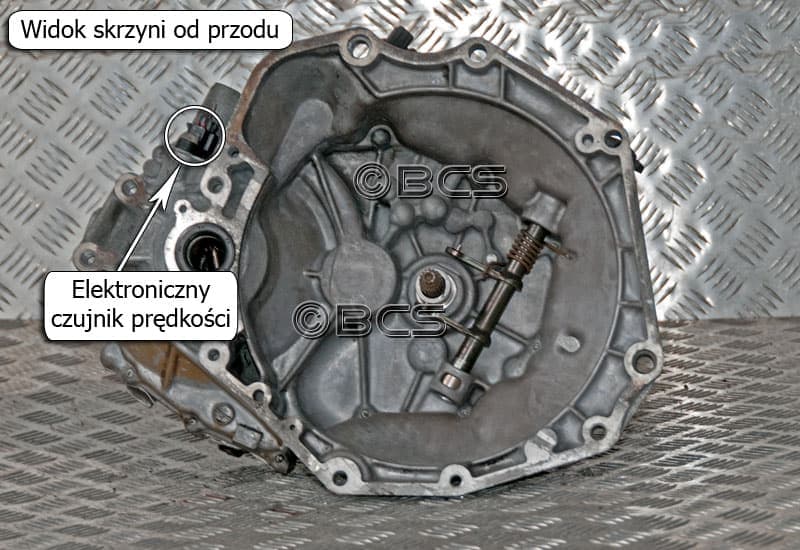

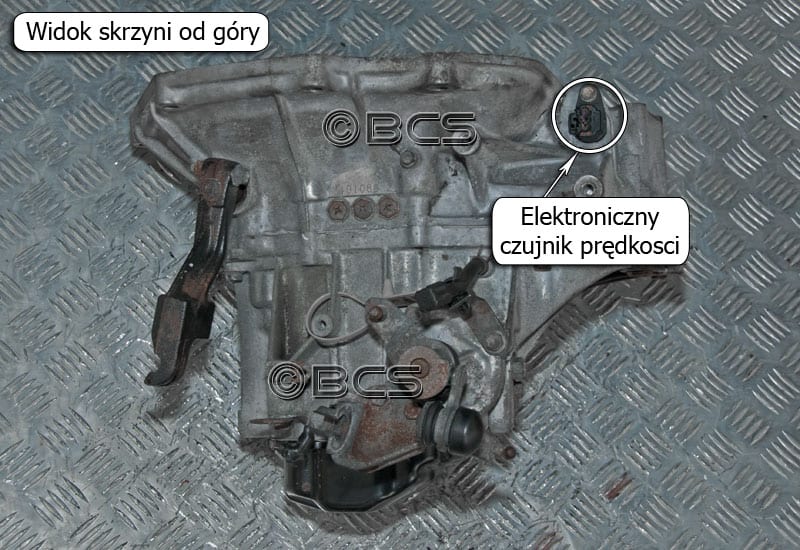

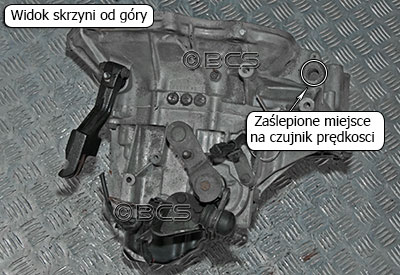

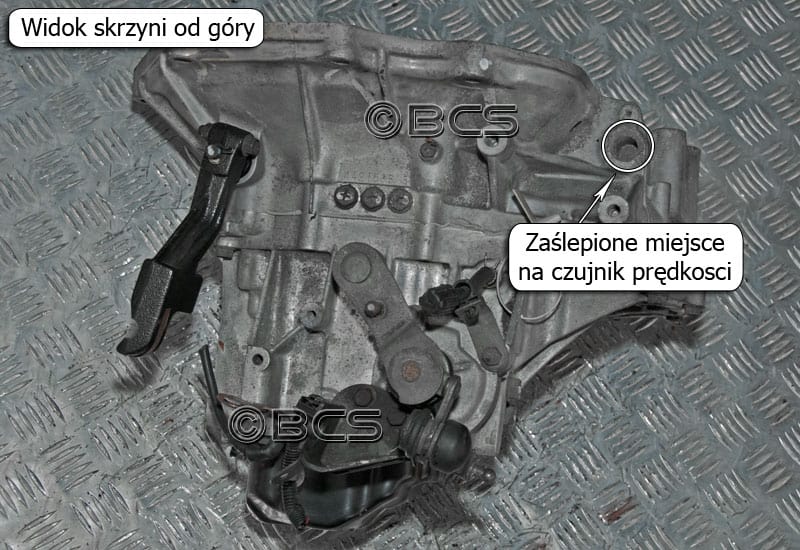

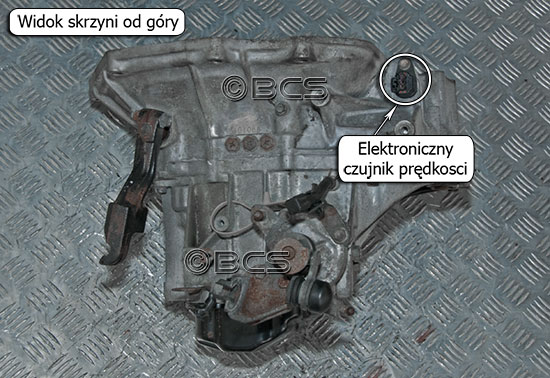

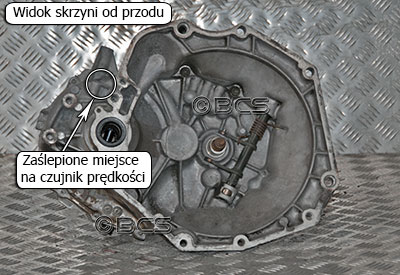

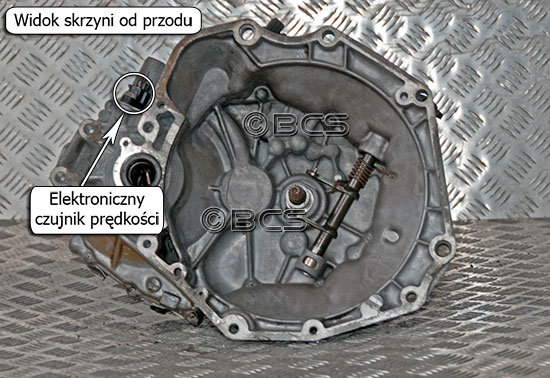

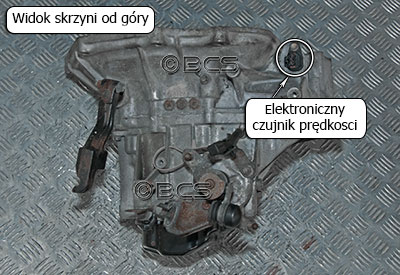

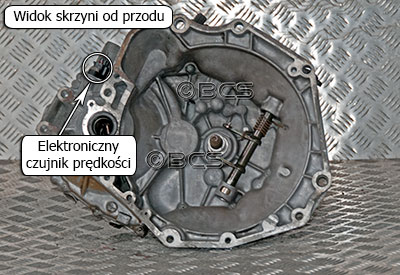

W samochodach, w których zamontowana jest skrzynia biegów F12, odczyt prędkości realizowany jest na dwa sposoby. W pierwszym przypadku prędkość odczytywana jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione. W innym wypadku czujnik odczytu prędkości znajduje sie w skrzyni biegów. Czujnik to impulsator elektroniczny.


Odczyt prędkości w skrzyniach biegów F12 1 Odczyt prędkości w skrzyniach biegów F12 2
Odczyt prędkości w skrzyniach biegów F12 3 Odczyt prędkości w skrzyniach biegów F12 4

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F12

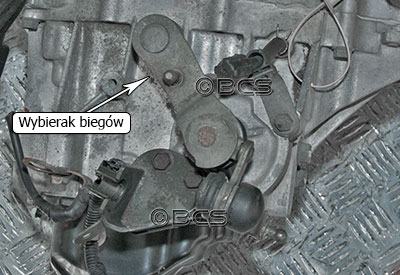

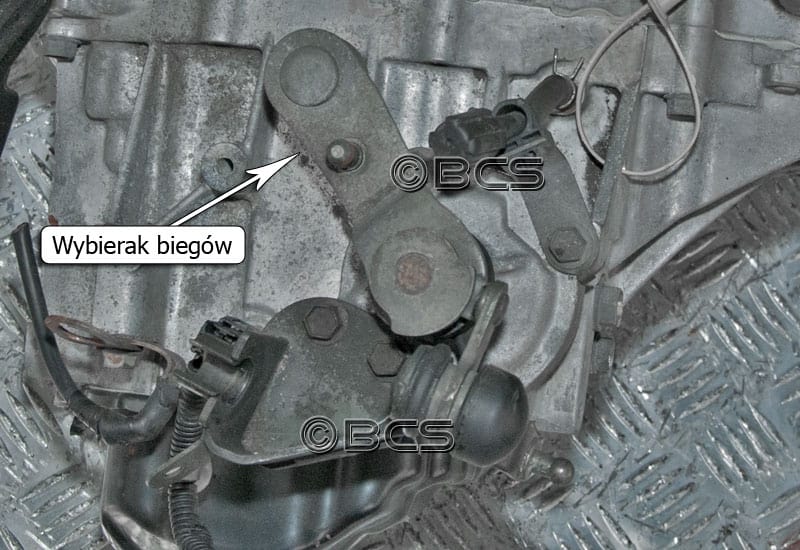

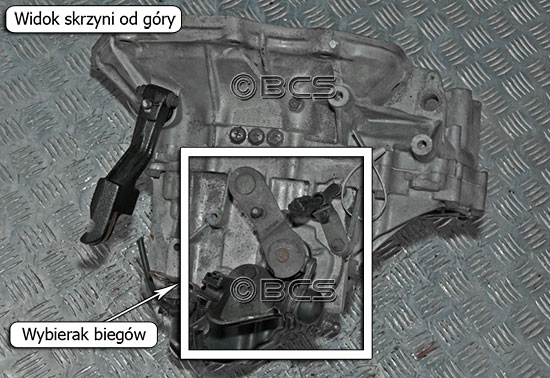

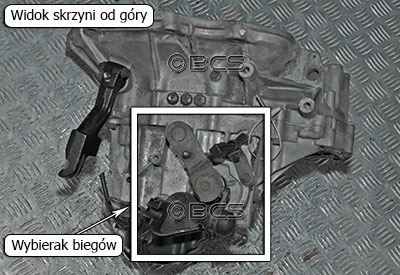

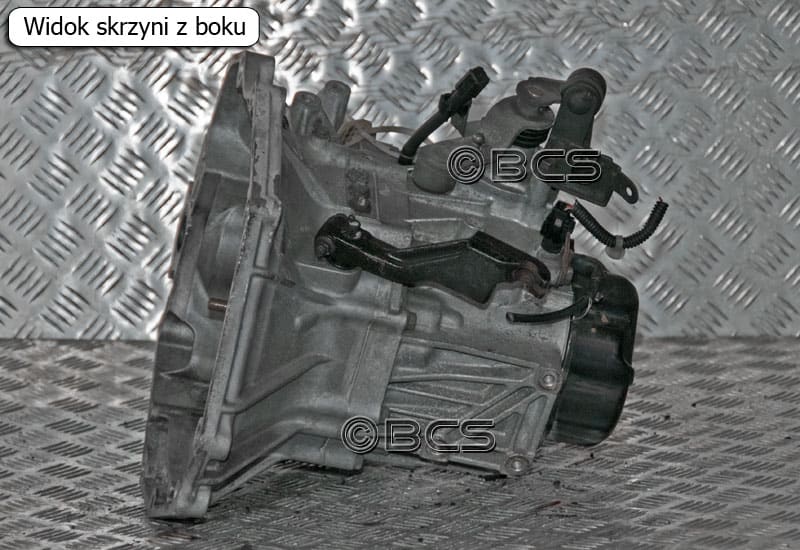

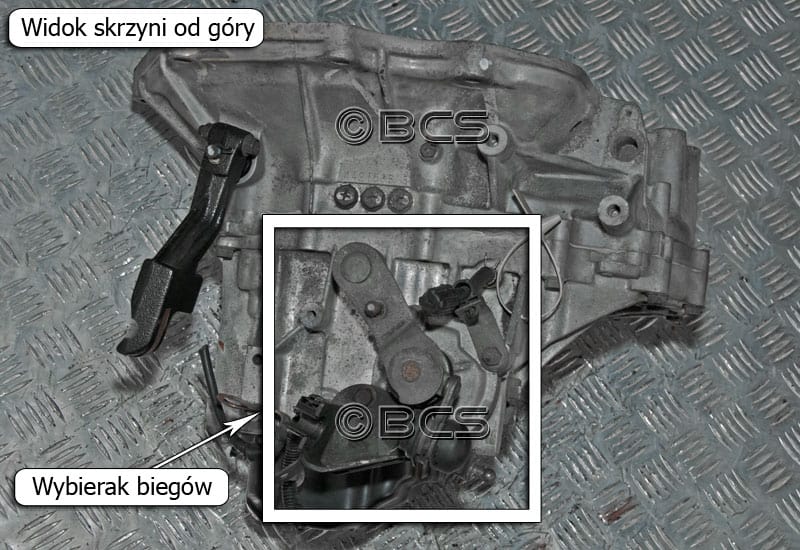

Wybierak biegów przekazuje ruch gałki zmiany biegów z kabiny kierowcy bezpośrednio na mechanizmy znajdujace się w skrzyni biegów. Dzęki niemu można włączać i wyłaczać biegi. Ruch przekazywany jest dzięki zespołowi linek.

Wybierak biegów w skrzyni F12 1 Wybierak biegów w skrzyni F12 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F12

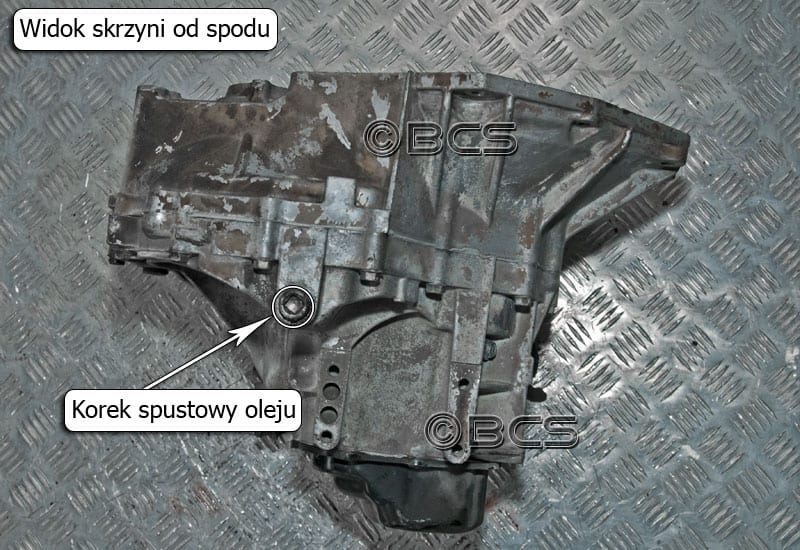

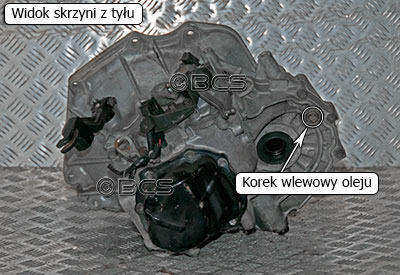

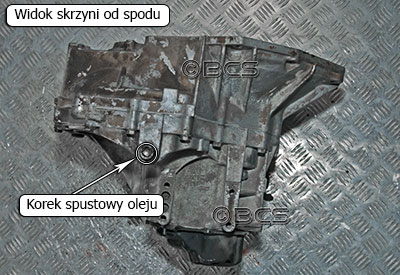

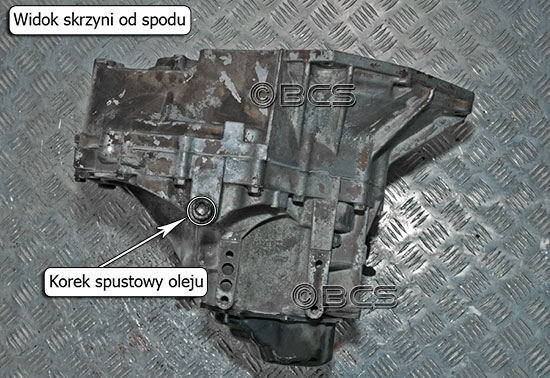

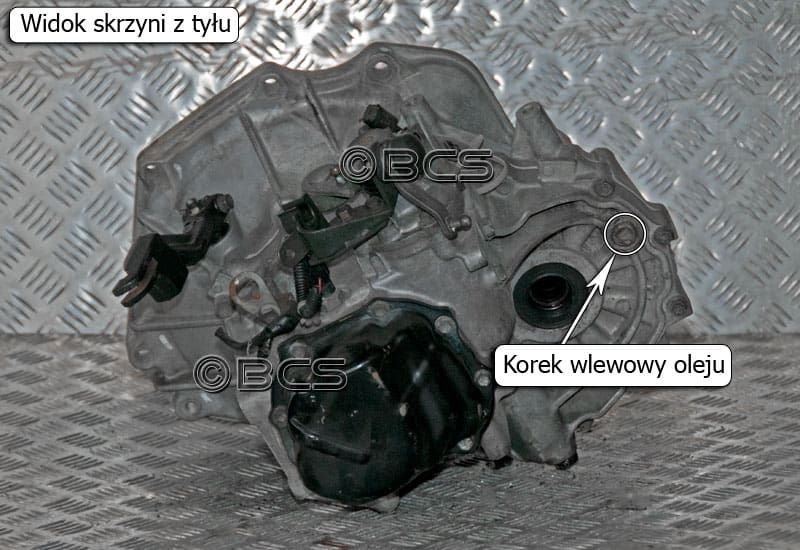

Korek służący do wylewania oleju ze skrzyni biegów F12 znajduje się pod skrzynią bezpośrednio pod mechanizmem różnicowym. Do wlewania oleju służy korek znajdujący się obok miejsca, w którym zamontowana jest półoś napędzająca koło od strony kierowcy.

Korki olejowe w skrzyni F12 1 Korki olejowe w skrzyni F12 2
Skrzynie biegów Opel typu F12 napędzają przednie koła samochodu i są przekładniami 5 biegowymi. Produkowane są wspólnie z firmą Suzuki. Montowane są w Opel Agila z mniejszymi jednostkami napędowymi - silniki Z10XE i Z12XE.

SYMBOL (KOD) SKRZYNI BIEGÓW F12

Posiadają kompaktową obudowę, na górze której umieszczono symbol skrzyni biegów. Skrzynia ta jest oznaczona niestandardowo kodem nanoszonym przez firmę Suzuki.

Symbol skrzyni biegów F12 1 Symbol skrzyni biegów F12 2 Symbol skrzyni biegów F12 3 Symbol skrzyni biegów F12 4

Budowa numeru skrzyni biegów OPEL - F12

Symbol skrzyni F12

Legenda:

1 - Rok modelu

2 - Numer seryjny skrzyni

3 - Oznaczenie silnika

  • 1 - X10XE
  • 2 - X12XE
  • 3 - Z10XE
  • 4 - Z12XE

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F12

W skrzyniach biegów F12 zastosowano wysprzęglik mechaniczny oparty o łapę sprzęgła. Wysprzęglik połaczony jest linką z pedałem sprzęgła. W komorze sprzęgła łapą porusza mechanicznie łożysko wyciskowe po wałku sprzęgłowym.


Skrzynia biegów F12 wysprzęganie 1 Skrzynia biegów F12 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F12

W samochodach, w których zamontowana jest skrzynia biegów F12, odczyt prędkości realizowany jest na dwa sposoby. W pierwszym przypadku prędkość odczytywana jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione. W innym wypadku czujnik odczytu prędkości znajduje sie w skrzyni biegów. Czujnik to impulsator elektroniczny.

Skrzynia biegów F12 odczyt prędkości 1 Skrzynia biegów F12 odczyt prędkości 2Skrzynia biegów F12 odczyt prędkości 3Skrzynia biegów F12 odczyt prędkości 4

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F12

Wybierak biegów przekazuje ruch gałki zmiany biegów z kabiny kierowcy bezpośrednio na mechanizmy znajdujace się w skrzyni biegów. Dzęki niemu można włączać i wyłaczać biegi. Ruch przekazywany jest dzięki zespołowi linek.

Skrzynia biegów F12 korki olejowe 1 Skrzynia biegów F12 korki olejowe 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F12

Korek służący do wylewania oleju ze skrzyni biegów F12 znajduje się pod skrzynią bezpośrednio pod mechanizmem różnicowym. Do wlewania oleju służy korek znajdujący się obok miejsca, w którym zamontowana jest półoś napędzająca koło od strony kierowcy.

Skrzynia biegów F12 korki olejowe 1 Skrzynia biegów F12 korki olejowe 2
