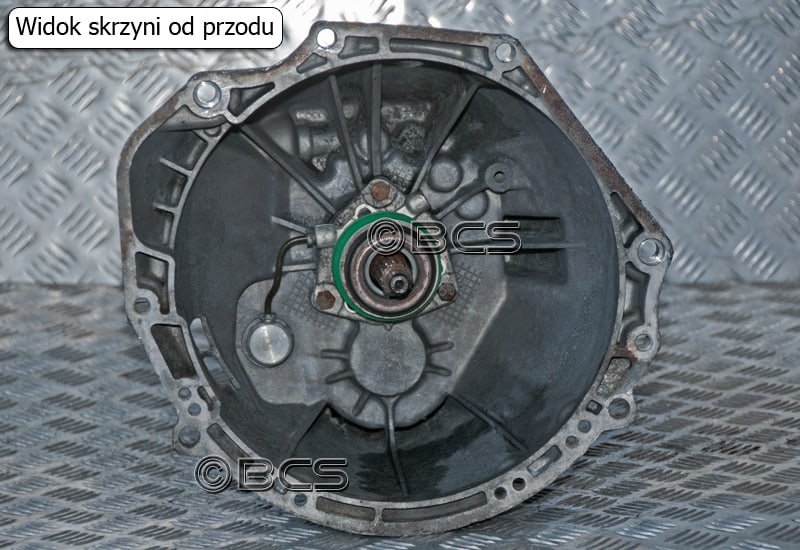

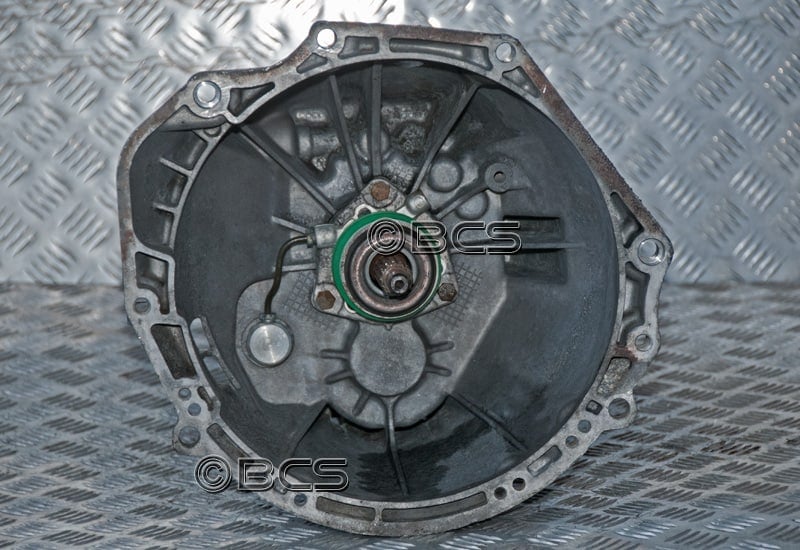

Skrzynie biegów Opel typu R25/R28 są 5 biegowymi przekładniami manualnymi napędzającymi tylne koła samochodu. Montowane były w modelach Omega A i Senator B.

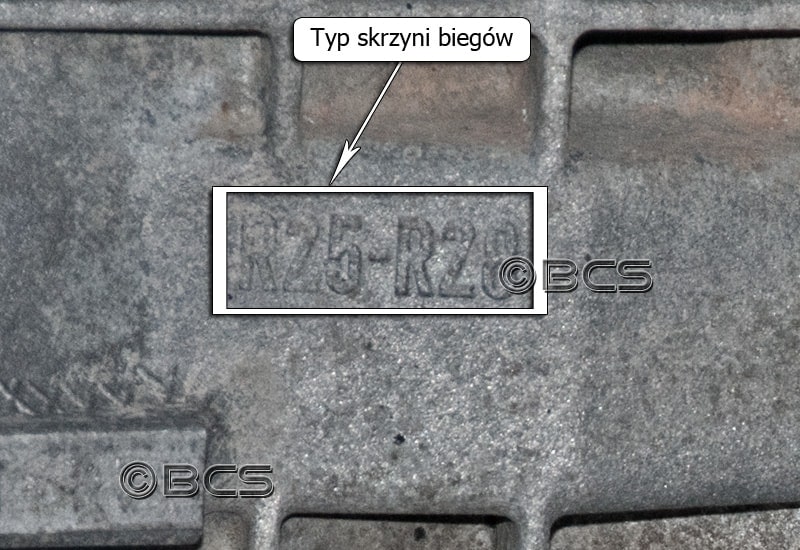

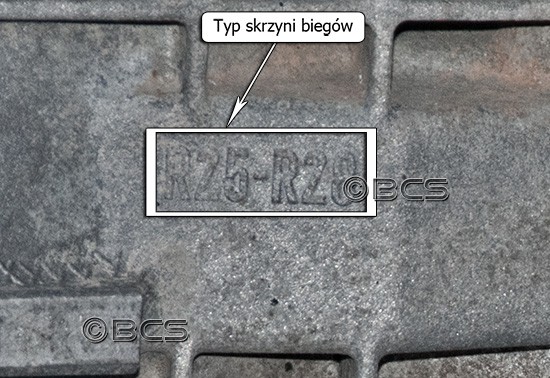

SYMBOL (KOD) SKRZYNI BIEGÓW R25/R28

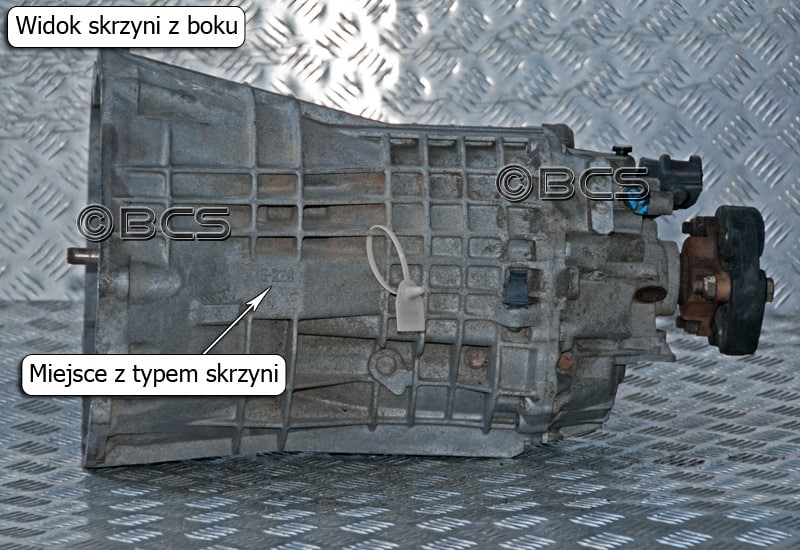

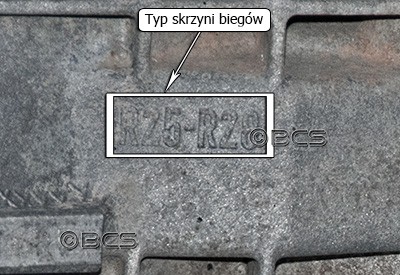

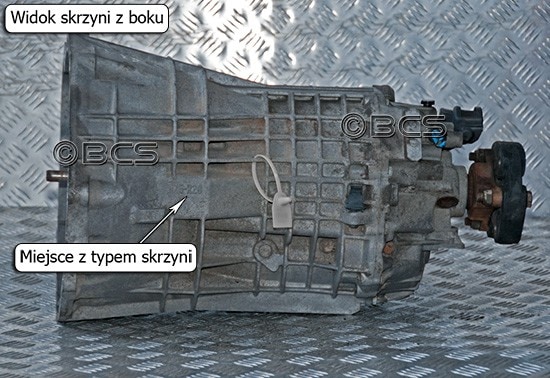

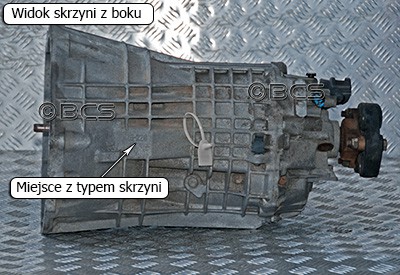

Oznaczenie typu konstrukcji znajduje się na górnej obudowie w postaci wypukłego nadlewu.

Symbol skrzyni biegów R25/R28 1 Symbol skrzyni biegów R25/R28 2
Symbol skrzyni biegów R25/R28 3 Symbol skrzyni biegów R25/R28 4

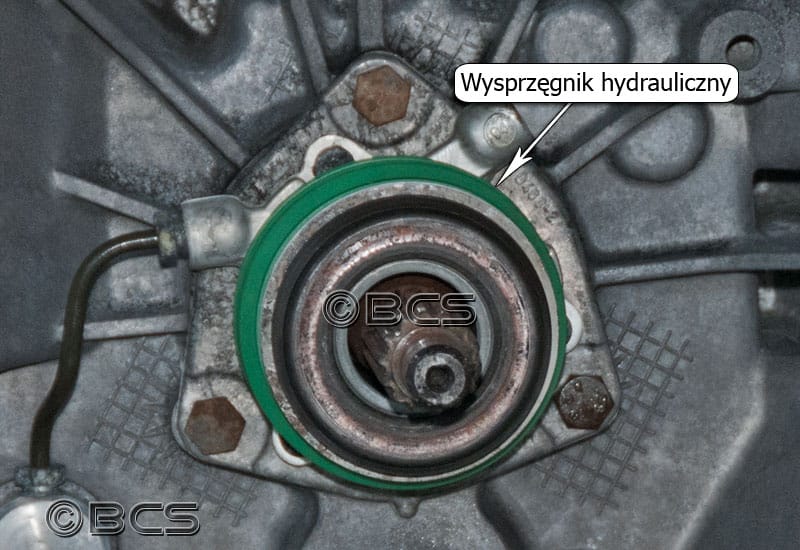

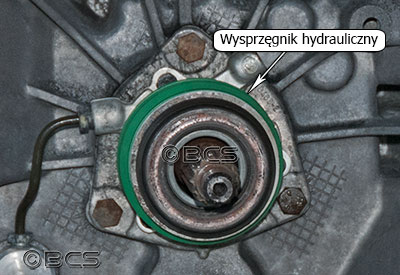

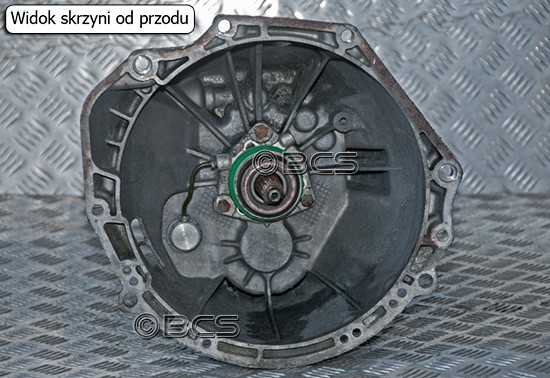

WYSPRZĘGLANIE W SKRZYNI BIEGÓW R25/R28

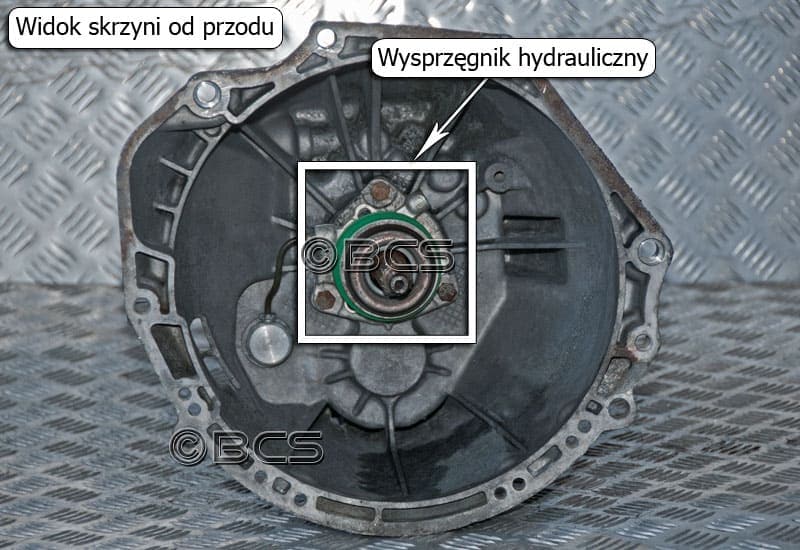

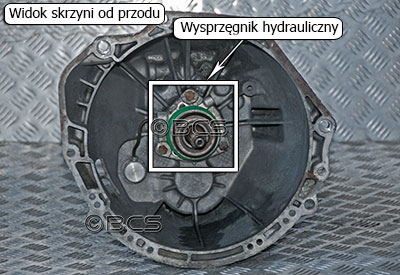

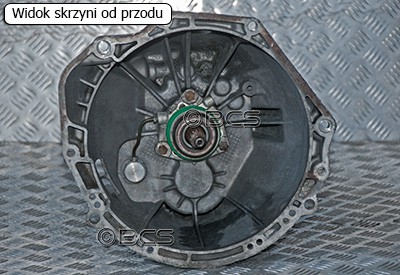

W skrzyniach biegów typu R25/R28 do rozłączania skrzyni biegów i silnika zastosowano hydruliczny system wysprzęglania. Na wałku skrzęgłowym znajduje sie wysprzęglok, który powiększa swoją objętość pod wpływem ciśnienia płynu w układzie wysprzęglika. Ciśnienie powstaje w momencie naciśnięcia pedału sprzęgła. W czasie, gdy wysprzęglik powiększa swoją objętość, przesuwa się po wałku sprzęgłowym i naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Przy zwolnieniu pedału sprzęgła sytuacja przebiega odwrotnie.

Wysprzęglanie w skrzyni biegów R25/R28 1 Wysprzęglanie w skrzyni biegów R25/R28 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW R25

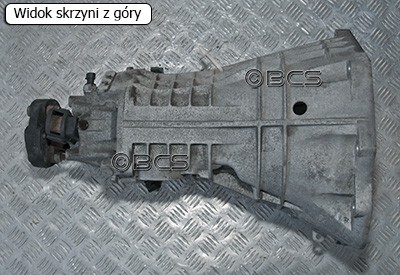

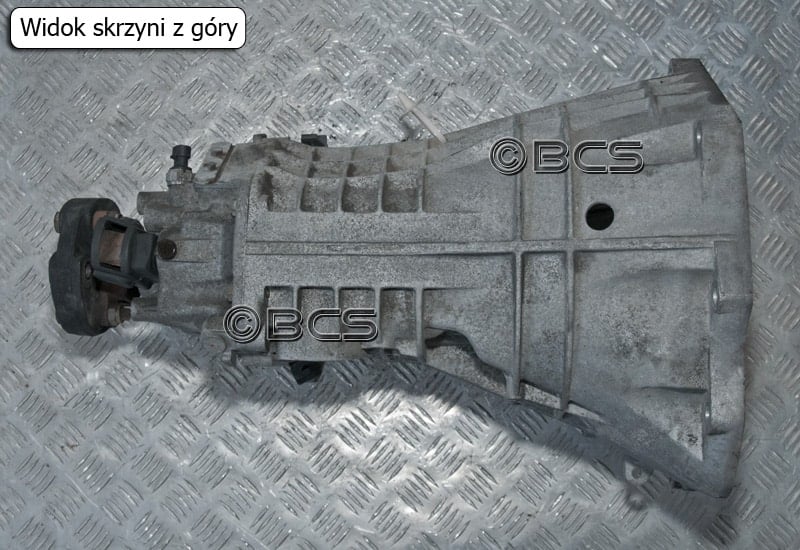

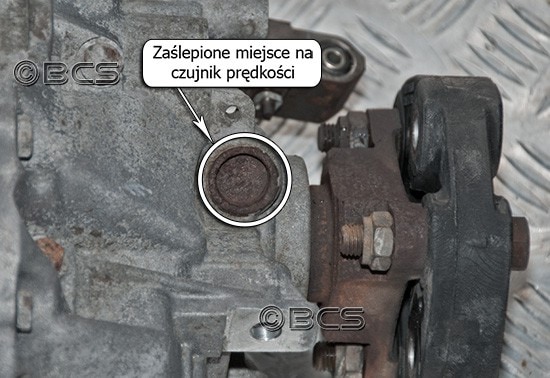

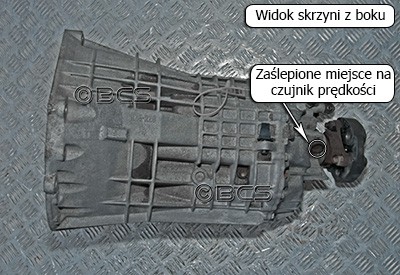

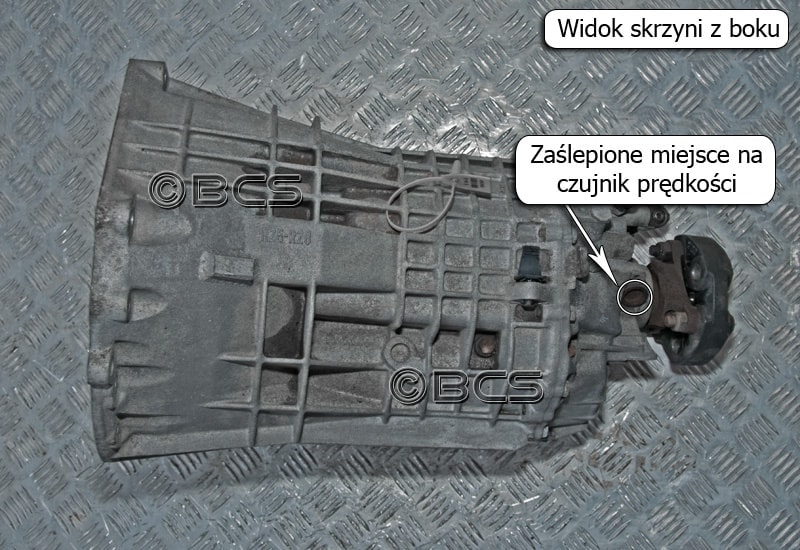

W samochodach, w których zamontowana jest skrzynia biegów typu R25 i typu R28 odczyt prędkości realizowany jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione.

Odczyt prędkości w skrzyniach biegów R25/R28 1 Odczyt prędkości w skrzyniach biegów R25/R28 2

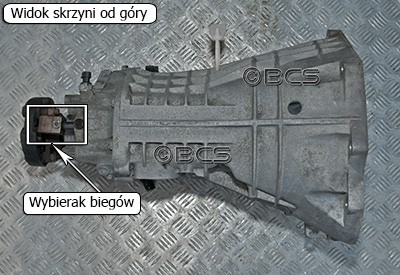

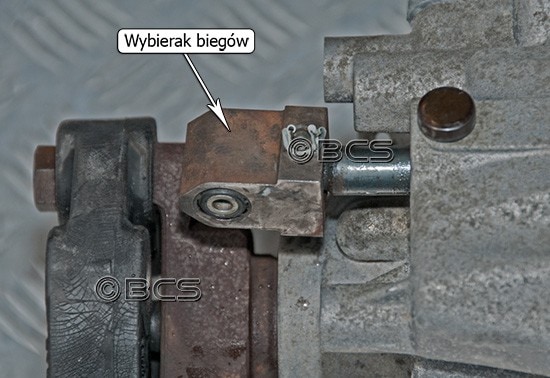

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW R25/R28

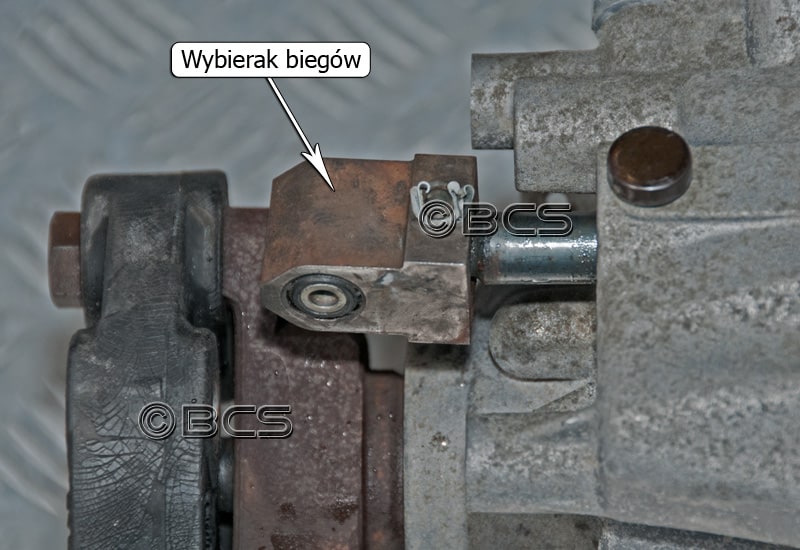

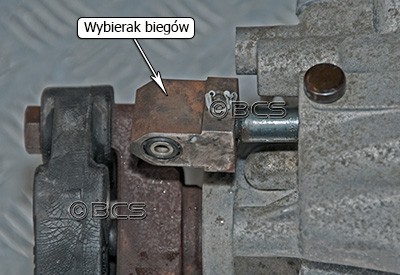

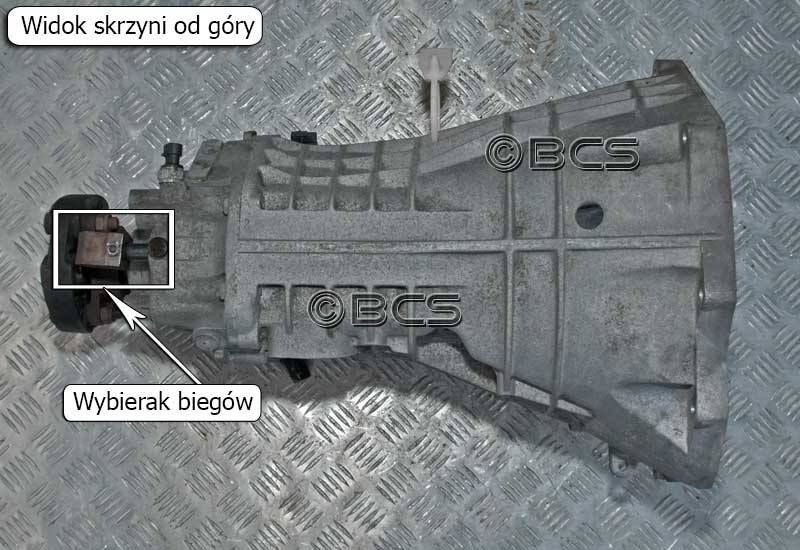

Wybierak biegów to element umożliwiający zmianę biegów bezpośrednio na wewnętrznych mechanizmach skrzyni biegów. W skrzyni R25/R28 wybierak biegów napędzany jest wodzikiem (prętem), który przekazuje na wybierak ruch gałki zmiany biegów z kabiny kierowcy.

Wybierak biegów w skrzyni R25/R28 1 Wybierak biegów w skrzyni R25/R28 2

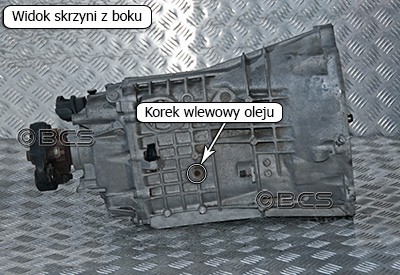

KORKI OLEJOWE W SKRZYNI BIEGÓW R25/R28

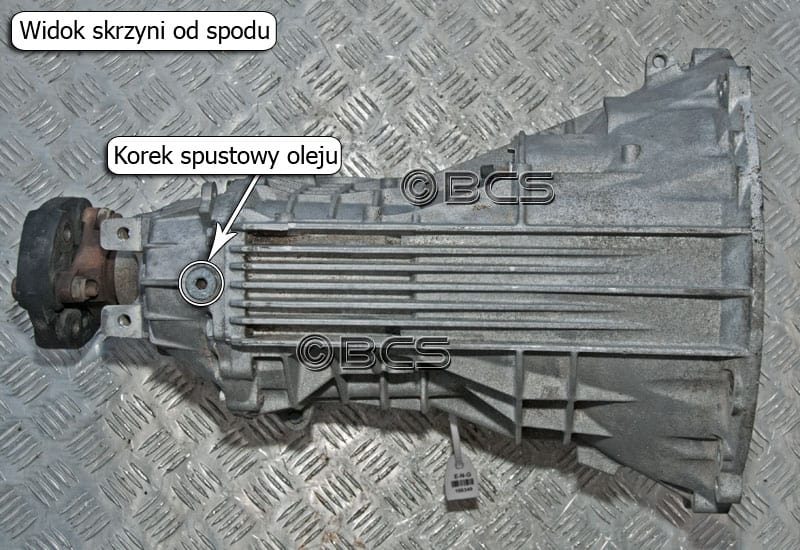

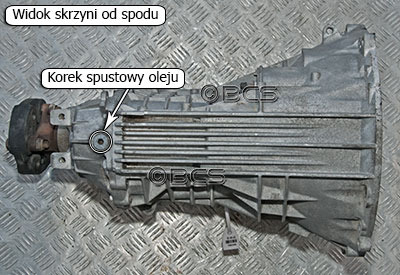

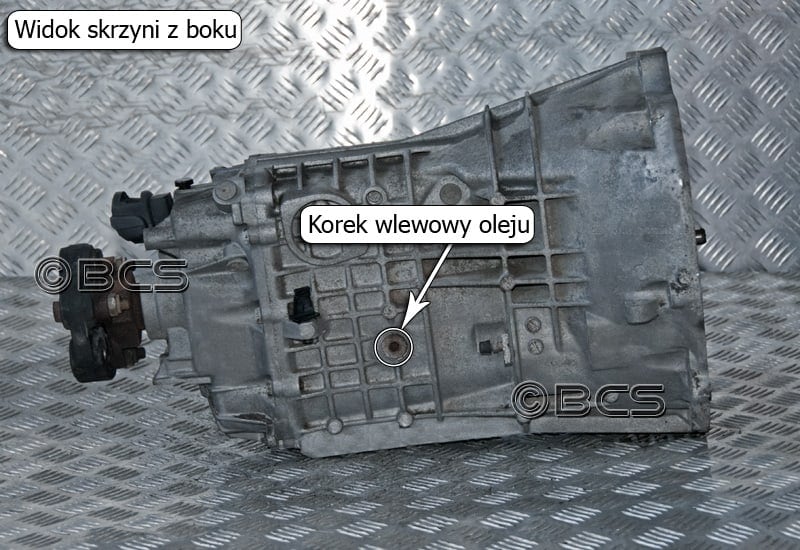

W skrzyni biegów typu R25/R28 korek do wlewania oleju znajduje się z boku skrzyni biegów. Korek do wylewania oleju umieszczony jest pod spodem skrzyni biegów w okolicy łapy mocującej.

Korki olejowe w skrzyni R25/R28 1 Korki olejowe w skrzyni R25/R28 2
Skrzynie biegów Opel typu R25/R28 są 5 biegowymi przekładniami manualnymi napędzającymi tylne koła samochodu. Montowane były w modelach Omega A i Senator B.

SYMBOL (KOD) SKRZYNI BIEGÓW R25/R28


Oznaczenie typu konstrukcji znajduje się na górnej obudowie w postaci wypukłego nadlewu.

Symbol skrzyni biegów R25/R28 1 Symbol skrzyni biegów R25/R28 2 Symbol skrzyni biegów R25/R28 3 Symbol skrzyni biegów R25/R28 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW R25/R28

W skrzyniach biegów typu R25/R28 do rozłączania skrzyni biegów i silnika zastosowano hydruliczny system wysprzęglania. Na wałku skrzęgłowym znajduje sie wysprzęglok, który powiększa swoją objętość pod wpływem ciśnienia płynu w układzie wysprzęglika. Ciśnienie powstaje w momencie naciśnięcia pedału sprzęgła. W czasie, gdy wysprzęglik powiększa swoją objętość, przesuwa się po wałku sprzęgłowym i naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Przy zwolnieniu pedału sprzęgła sytuacja przebiega odwrotnie.

Skrzynia biegów R25/R28 wysprzęganie 1 Skrzynia biegów R25/R28 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW R25/R28

W samochodach, w których zamontowana jest skrzynia biegów typu R25 i typu R28 odczyt prędkości realizowany jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione.

Skrzynia biegów R25/R28 odczyt prędkości 1 Skrzynia biegów R25/R28 odczyt prędkości 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW R25/R28

Wybierak biegów to element umożliwiający zmianę biegów bezpośrednio na wewnętrznych mechanizmach skrzyni biegów. W skrzyni R25/R28 wybierak biegów napędzany jest wodzikiem (prętem), który przekazuje na wybierak ruch gałki zmiany biegów z kabiny kierowcy.

Skrzynia biegów R25/R28 korki olejowe 1 Skrzynia biegów R25/R28 korki olejowe 2

KORKI OLEJOWE W SKRZYNI BIEGÓW R25/R28

W skrzyni biegów typu R25/R28 korek do wlewania oleju znajduje się z boku skrzyni biegów. Korek do wylewania oleju umieszczony jest pod spodem skrzyni biegów w okolicy łapy mocującej.Skrzynia biegów R25/R28 korki olejowe 1 Skrzynia biegów R25/R28 korki olejowe 2
