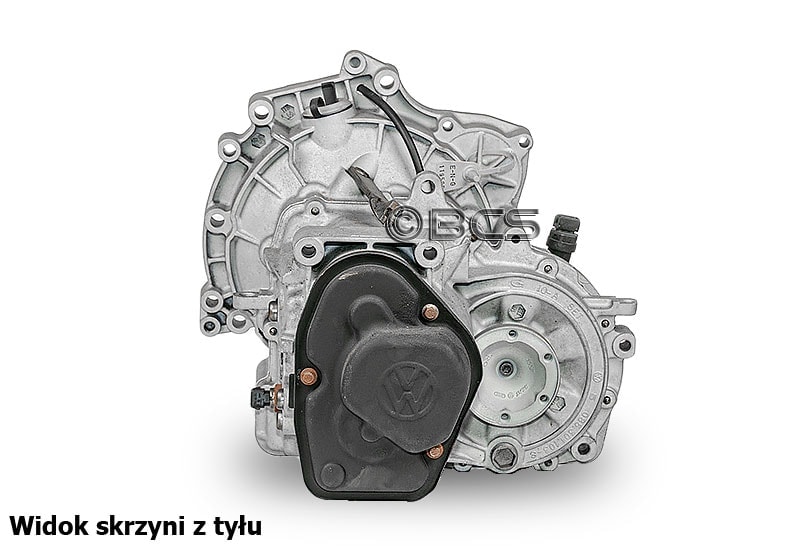

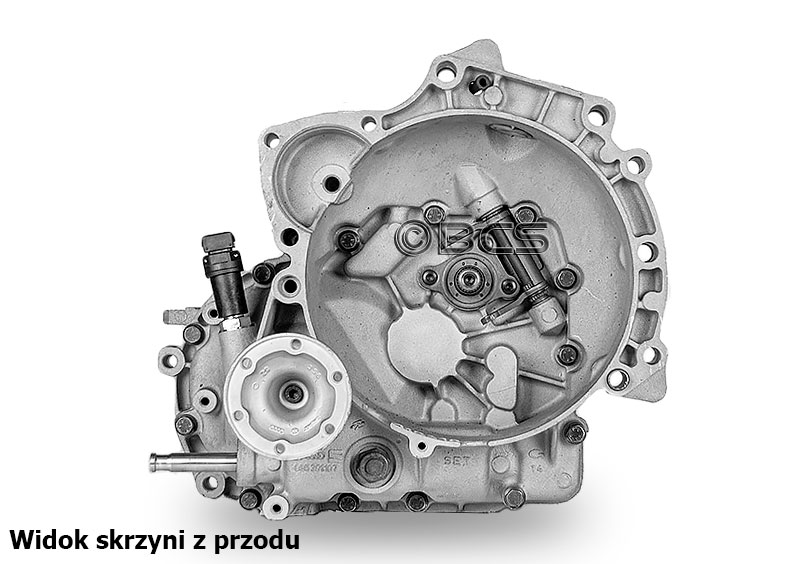

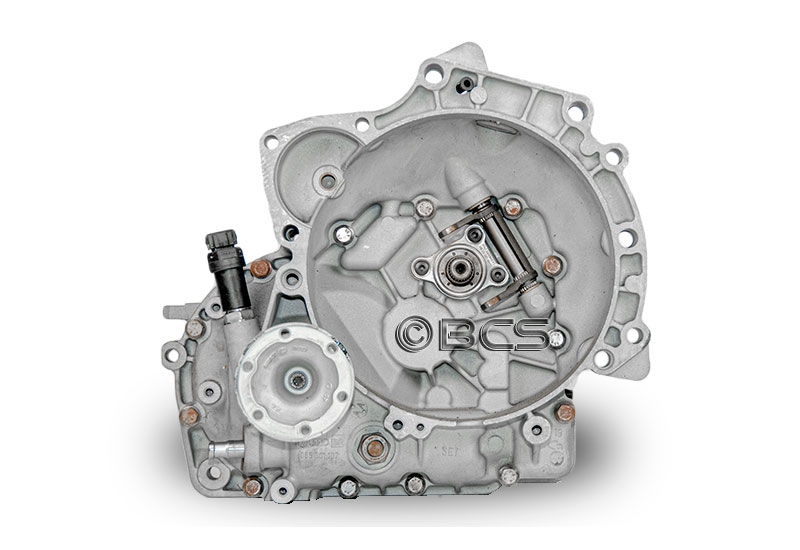

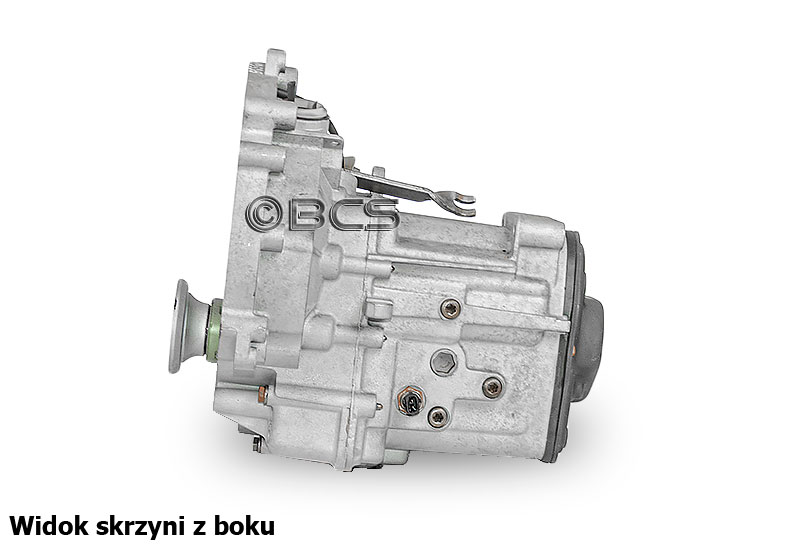

Skrzynie biegów Seat typu 085 są 5 biegowymi przekładniami o kompaktowej zamkniętej konstrukcji. Półosie napędzające koła nie są integralnymi elementami przekładni, natomiast są przykręcane do zabieraków, które znajdują się na zewnątrz skrzyni biegów. W przypadku skrzyń 085 rozrusznik montowany jest od strony silnika i w obudowie skrzyni biegów znajduje się tylko głowica rozrusznika.

TYP SKRZYNI BIEGÓW

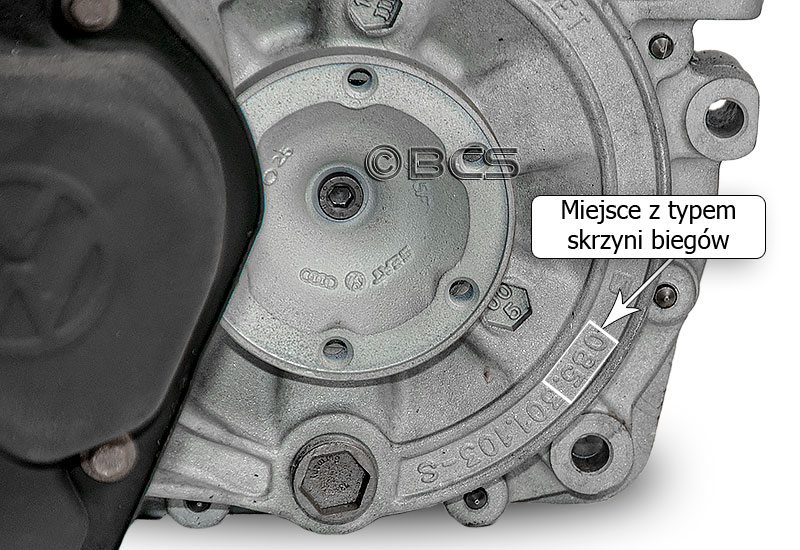

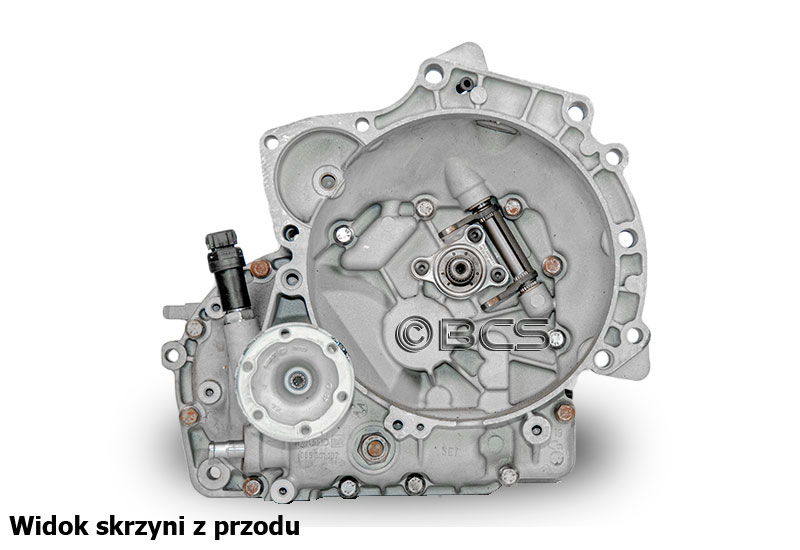

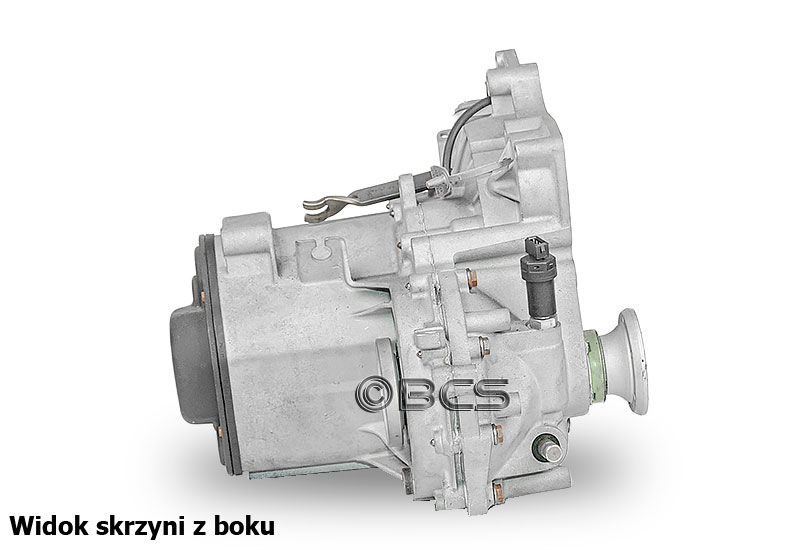

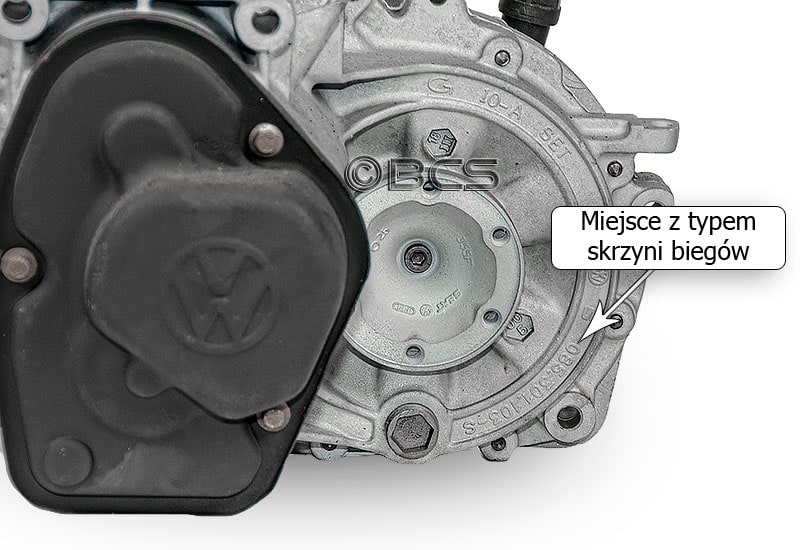

Typ skrzyni 085 najczęściej można odczytać pod zabierakiem półosi współpracującej z kołem od strony kierowcy. Na zdjęciu wskazano miejsce umieszczenia typu skrzyni.

Skrzynia biegów Seat 085 1 Skrzynia biegów Seat 085 2
Skrzynia biegów Seat 085 3 Skrzynia biegów Seat 085 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 085

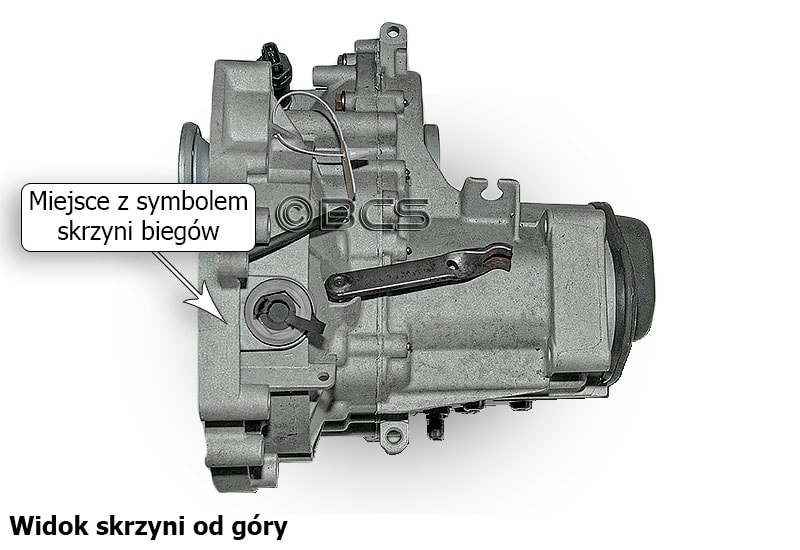

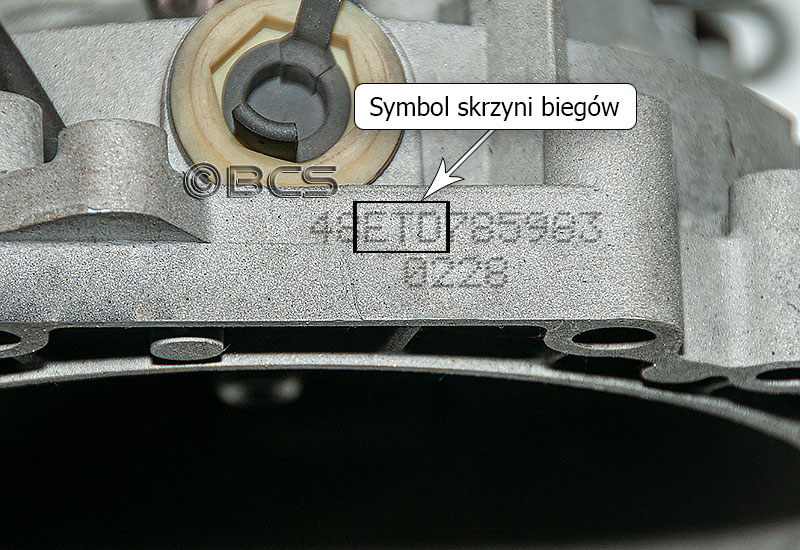

Na skrzyniach biegów typu 085 symbol (kod) skrzyni biegów nanoszony jest metodą elektroiskrową - wygląda jak nadruk z drukarki igłowej. Znajduje się na górnej części rantu obudowy sprzęgła. Symbol składa się z trzech liter, które poprzedzają zazwyczaj 2 cyfry (np. 48). Wspomniane cyfry nie stanowią istotnej informacji przy identyfikacji skrzyni biegów.

Skrzynia biegów symbol skrzyni 085 - 1 Skrzynia biegów symbol skrzyni 085 - 2
Skrzynia biegów symbol skrzyni 085 - 3 Skrzynia biegów symbol skrzyni 085 - 4

WYSPRZĘGLANIE MECHANICZNE STEROWANE LINKĄ (tzw. na linkę)

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła.

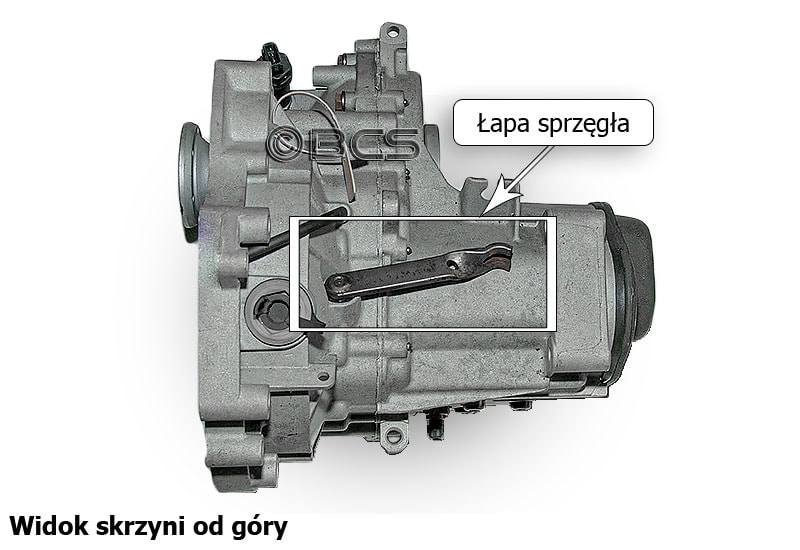

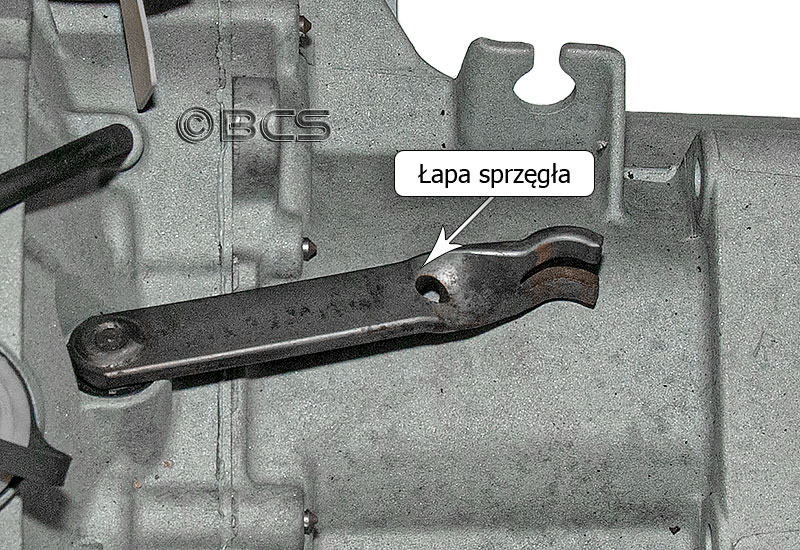

W skrzyniach biegów, w których rozsprzęglanie z silnikiem realizowane jest mechanicznie, do końcówki łapy sprzęgła dołączona jest linka, która z drugiej strony połączona jest z pedałem sprzęgła. W momencie naciśnięcia przez kierowcę na pedał sprzęgła, pociągana jest linka, a tym samym łapa sprzęgła na skrzyni biegów. W tym momencie za pomocą wodzika, na którym zamontowana jest łapa, poruszane są widełki, które przesuwają łożysko wyciskowe. W tym momencie dociskany jest docisk sprzęgła, który za pośrednictwem tarczy sprzęgła rozłącza skrzynię biegów od silnika.


Skrzynia biegów Seat 085 wysprzęganie hydrauliczne 1 Skrzynia biegów Seat 085 wysprzęganie hydrauliczne 2

RODZAJ CZUJNIKA PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 085

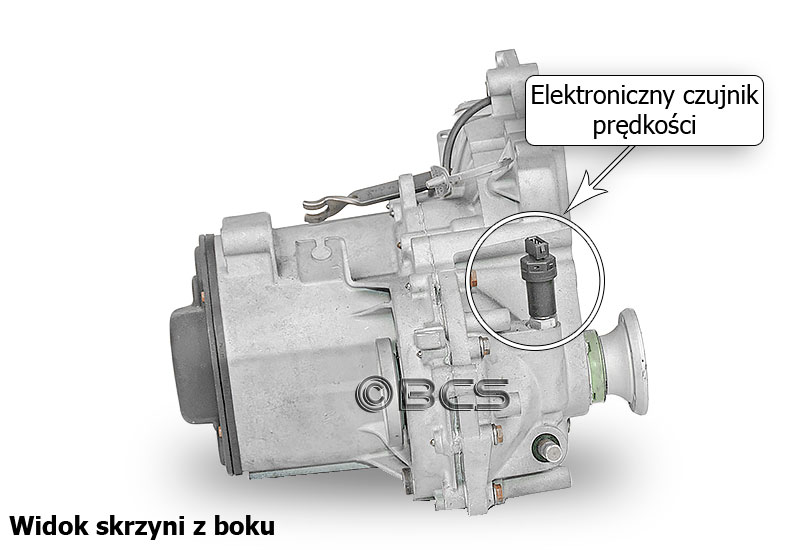

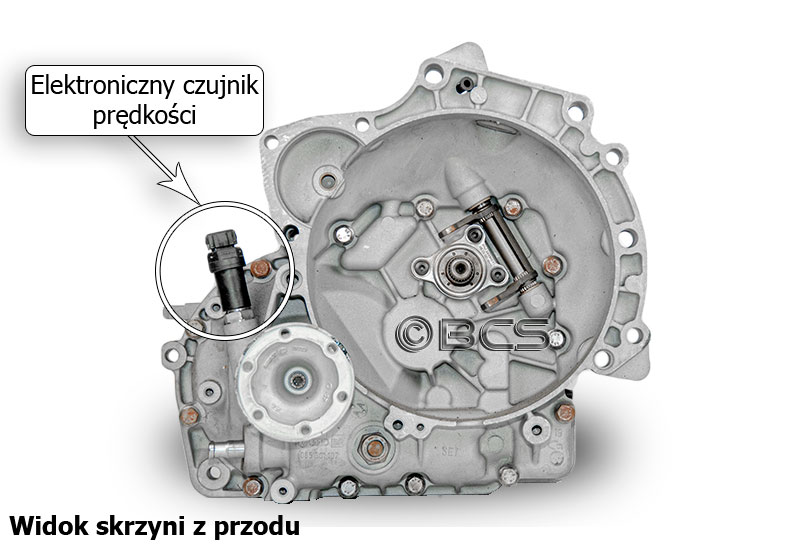

W skrzyniach biegów 085 w celu odczytu prędkości montowany jest elektroniczny impulsator, który odczytuje prędkość z czujnika zamontowanego w okolicy mechanizmu różnicowego. Impulsator przekazuje informacje na licznik (prędkościomierz) w sposób elektryczny.

Skrzynia biegów 085 czujnik prędkości 1 Skrzynia biegów 085 czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW 085

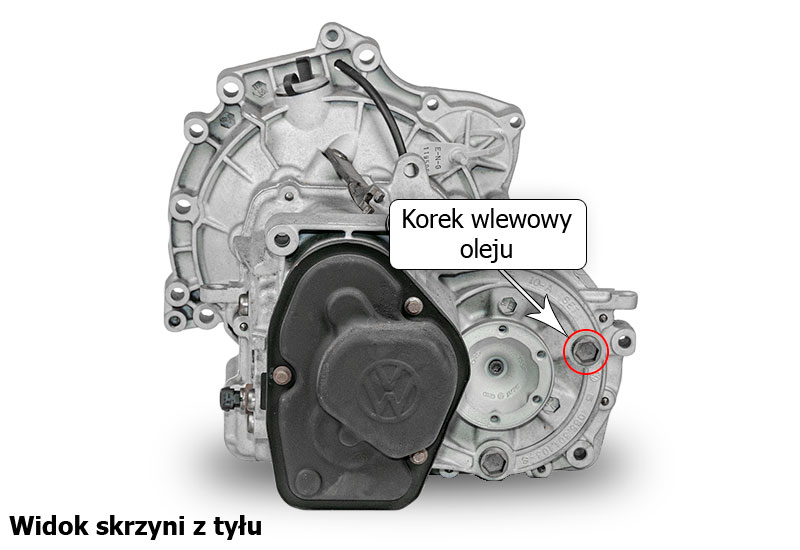

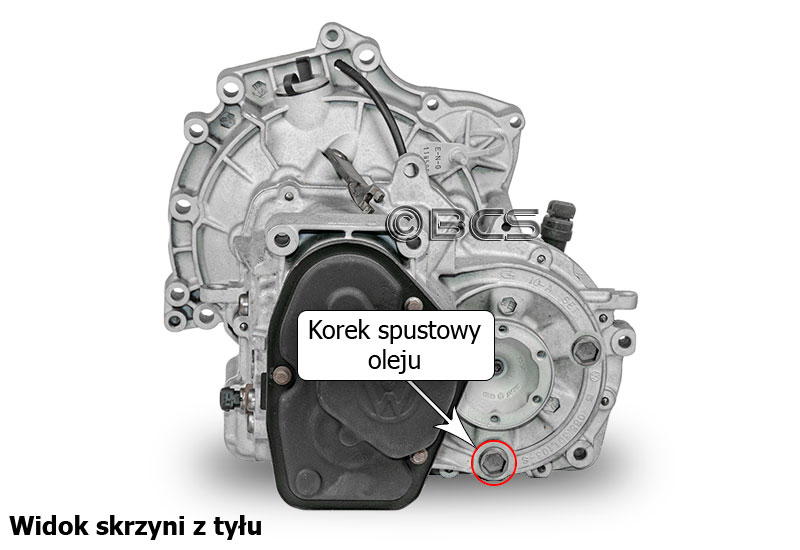

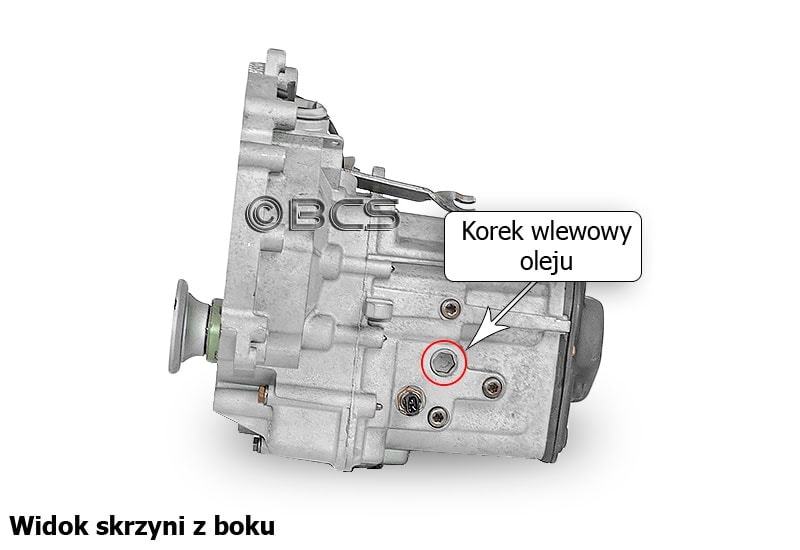

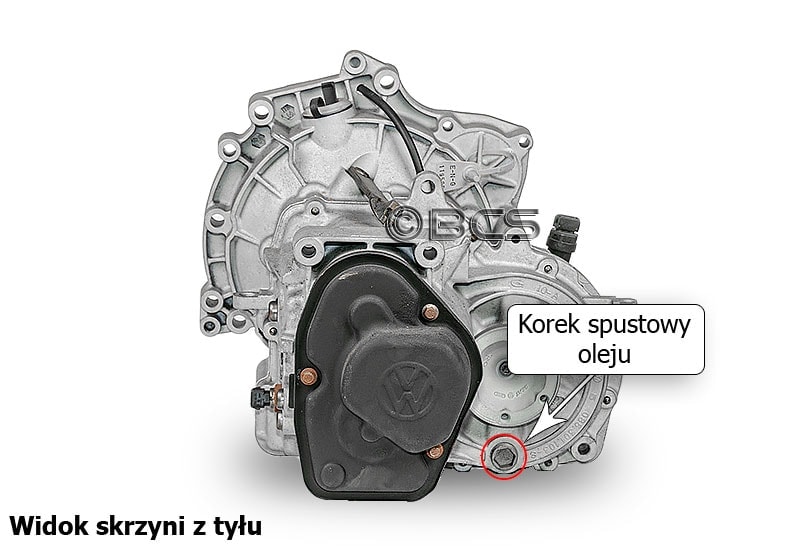

Na poniższych zdjęciach przedstawiliśmy dwa sposoby umieszczenia korków olejowych (wlewowego i zlewowego) na skrzyniachtypu 085.

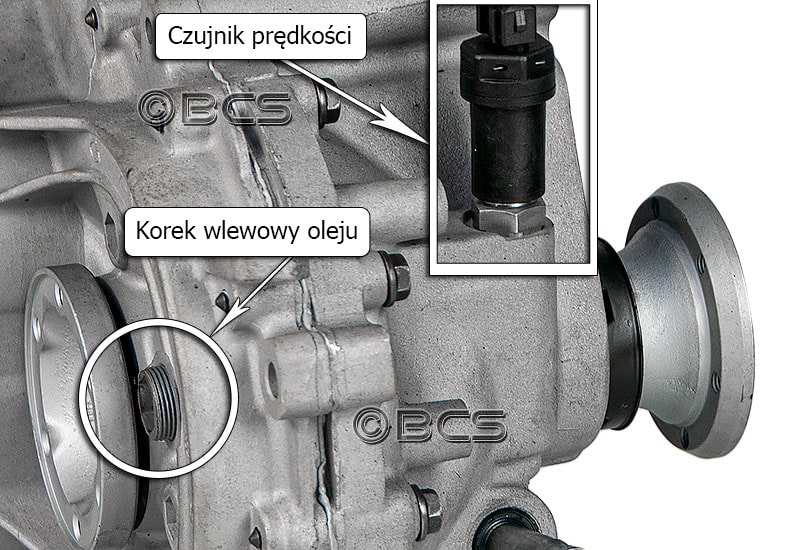

Na ostatnim zdjęciu wskazaliśmy czujnik prędkości, który może służyć do wlewania lub uzupełniania oleju. Często przy wymianie oleju należy skorzystać z tego miejsca, ponieważ umiejscowienie korka wlewowego czasem nie pozwala na wlanie wymaganej ilości oleju. Jeśli korzystasz z otworu czujnika prędkości bądź ostrożny przy jego demontażu i montażu, ponieważ posiada on delikatne elementy plastikowe, ktore można łatwo uszkodzić.

Typ 1
Korki olejowe w skrzyni biegów Seat 085 1 Korki olejowe w skrzyni biegów Seat 085 2
Typ 2
Korki olejowe w skrzyni biegów Seat 085 3 Korki olejowe w skrzyni biegów Seat 085 4
Korki olejowe w skrzyni biegów Seat 085 5

WYBIERAK BIEGÓW W SKRZYNI TYPU 085

W skrzyniach biegów typu 085 zastosowano dwa rodzaje wybieraków biegów. Wybierak to element zamontowany na skrzyni, który przenosi ruchy gałki zmiany biegów na mechanizmy przekładni wewnątrz skrzyni biegów.

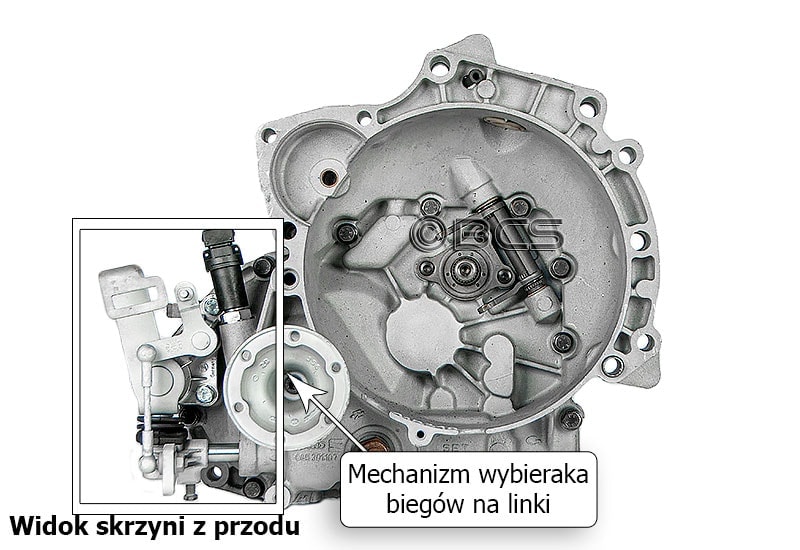

Na górnym zdjęciu przedstawiono mechanizm zmiany biegów, w którym elementem pośredniczącym są linki. To popularnie zwany mechanizm NA LINKI. Mechanizm ten wymaga specjalistycznego przyłączenia linek i umiejętnej ich regulacji. Zła regulacja może doprowadzić do sytuacji, w której w czasie zmiany biegów będą włączać się inne biegi niż własnie wybierane.

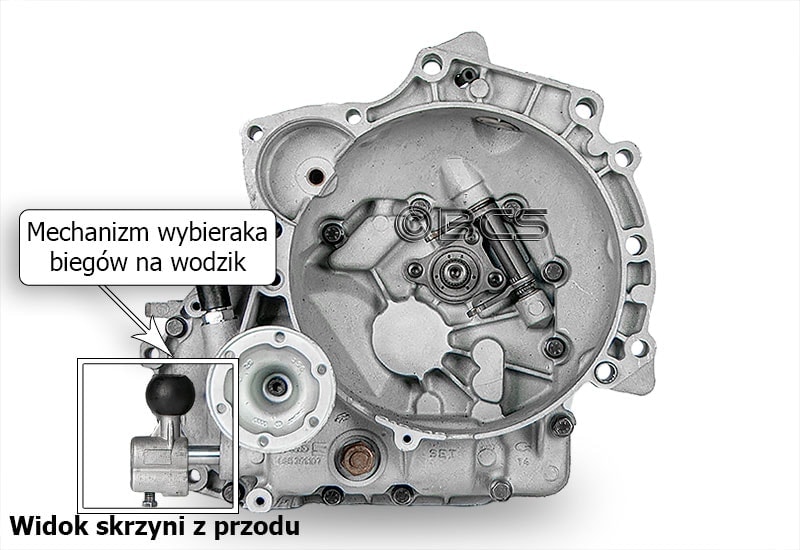

Dolne zdjęcia przedstawiają mechanizm, który jest poruszany specjalnym prętem. Ten mechanizm nazywa się potocznie NA WODZIK. W tym mechanizmie pręt przymocowany jest do otworu, który znajduje sie pod charakterystyczną czarną kulką (powiększenie na prawym dolnym zdjęciu).

Skrzynia biegów Seat 085 wybierak biegów 1 Skrzynia biegów VSeatW 085 wybierak biegów 2
Skrzynia biegów Seat 085 wybierak biegów 3 Skrzynia biegów Seat 085 wybierak biegów 4

OLEJE DO SKRZYŃ BIEGÓW SEAT 085

Olejem dedykowanym do skrzyni biegów 085 jest olej przekładniowy o oznaczeniu serwisowym VW G070726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni VW 0AG - VW G070726A2Zamiennik oleju oryginalnego do skrzyni 0AF

Skrzynie biegów Seat typu 085 są 5 biegowymi przekładniami o kompaktowej zamkniętej konstrukcji. Półosie napędzające koła nie są integralnymi elementami przekładni, natomiast są przykręcane do zabieraków, które znajdują się na zewnątrz skrzyni biegów. W przypadku skrzyń 085 rozrusznik montowany jest od strony silnika i w obudowie skrzyni biegów znajduje się tylko głowica rozrusznika.



TYP SKRZYNI BIEGÓW

Typ skrzyni 085 najczęściej można odczytać pod zabierakiem półosi współpracującej z kołem od strony kierowcy. Na zdjęciu wskazano miejsce umieszczenia typu skrzyni.

Skrzynia biegów Seat 085 1 Skrzynia biegów Seat 085 2Skrzynia biegów Seat 085 3 Skrzynia biegów Seat 085 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 085

Na skrzyniach biegów typu 085 symbol (kod) skrzyni biegów nanoszony jest metodą elektroiskrową - wygląda jak nadruk z drukarki igłowej. Znajduje się na górnej części rantu obudowy sprzęgła. Symbol składa się z trzech liter, które poprzedzają zazwyczaj 2 cyfry (np. 48). Wspomniane cyfry nie stanowią istotnej informacji przy identyfikacji skrzyni biegów.

Skrzynia biegów symbol skrzyni 085 - 1 Skrzynia biegów symbol skrzyni 085 - 2 Skrzynia biegów symbol skrzyni 085 - 3
Skrzynia biegów symbol skrzyni 085 - 4

WYSPRZĘGLANIE MECHANICZNE STEROWANE LINKĄ (tzw. na linkę)

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła.

W skrzyniach biegów, w których rozsprzęglanie z silnikiem realizowane jest mechanicznie, do końcówki łapy sprzęgła dołączona jest linka, która z drugiej strony połączona jest z pedałem sprzęgła. W momencie naciśnięcia przez kierowcę na pedał sprzęgła, pociągana jest linka, a tym samym łapa sprzęgła na skrzyni biegów. W tym momencie za pomocą wodzika, na którym zamontowana jest łapa, poruszane są widełki, które przesuwają łożysko wyciskowe. W tym momencie dociskany jest docisk sprzęgła, który za pośrednictwem tarczy sprzęgła rozłącza skrzynię biegów od silnika

Skrzynia biegów Seat 085 wysprzęganie hydrauliczne 1 Skrzynia biegów Seat 085 wysprzęganie hydrauliczne 2

RODZAJ CZUJNIKA PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 085

W skrzyniach biegów 085 w celu odczytu prędkości montowany jest elektroniczny impulsator, który odczytuje prędkość z czujnika zamontowanego w okolicy mechanizmu różnicowego. Impulsator przekazuje informacje na licznik (prędkościomierz) w sposób elektryczny.

Skrzynia biegów 085 czujnik prędkości 1 Skrzynia biegów 085 czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW O85

Na poniższych zdjęciach przedstawiliśmy dwa sposoby umieszczenia korków olejowych (wlewowego i zlewowego) na skrzyniach typu 085.

Na ostatnim zdjęciu wskazaliśmy czujnik prędkości, który może służyć do wlewania lub uzupełniania oleju. Często przy wymianie oleju należy skorzystać z tego miejsca, ponieważ umiejscowienie korka wlewowego czasem nie pozwala na wlanie wymaganej ilości oleju. Jeśli korzystasz z otworu czujnika prędkości bądź ostrożny przy jego demontażu i montażu, ponieważ posiada on delikatne elementy plastikowe, ktore można łatwo uszkodzić.

Typ 1
Skrzynia biegów Seat 085 wybierak biegów 1 Skrzynia biegów Seat 085 wybierak biegów 2
Typ 2
Skrzynia biegów Seat 085 wybierak biegów 3Skrzynia biegów Seat 085 wybierak biegów 4Skrzynia biegów Seat 085 wybierak biegów 5

WYBIERAK BIEGÓW W SKRZYNI TYPU 085

W skrzyniach biegów typu 085 zastosowano dwa rodzaje wybieraków biegów. Wybierak to element zamontowany na skrzyni, który przenosi ruchy gałki zmiany biegów na mechanizmy przekładni wewnątrz skrzyni biegów.

Na górnym zdjęciu przedstawiono mechanizm zmiany biegów, w którym elementem pośredniczącym są linki. To popularnie zwany mechanizm NA LINKI. Mechanizm ten wymaga specjalistycznego przyłączenia linek i umiejętnej ich regulacji. Zła regulacja może doprowadzić do sytuacji, w której w czasie zmiany biegów będą włączać się inne biegi niż własnie wybierane.

Dolne zdjęcia przedstawiają mechanizm, który jest poruszany specjalnym prętem. Ten mechanizm nazywa się potocznie NA WODZIK. W tym mechanizmie pręt przymocowany jest do otworu, który znajduje sie pod charakterystyczną czarną kulką (powiększenie na prawym dolnym zdjęciu).

Skrzynia biegów Seat 085 wybierak biegów 1Skrzynia biegów Seat 085 wybierak biegów 2Skrzynia biegów Seat 085 wybierak biegów 3Skrzynia biegów Seat 085 wybierak biegów 4

OLEJE DO SKRZYŃ SEAT 085

Olejem dedykowanym do skrzyni biegów 085 jest olej przekładniowy o oznaczeniu serwisowym VW G070726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni 0AF VW G070726A2
