www.skrzynie.com.pl - poradniki - skrzynie biegów OPEL typ F16 Skrzynie biegów OPEL - typ F16

Skrzynie biegów OPEL - typ F16
PORADNIKI OPEL
KATEGORIE W SKLEPIE

Skrzynie biegów Opel typu F16 są przekładniami 5 biegowymi montowanymi w silnikach poprzecznych w modelach Ascona C, Calibra, Astra F, Kadett. Skrzynie biegów F15 przenoszą momenty do 160 Nm na przednie koła pojazdu. F16 były montowane z silnikami o pojemności 1,6; 1,8 i 2,0 ccm. Produkowane były w 2 wersjach przełożeń dla typów W i dwóch dla C.


SYMBOL (KOD) SKRZYNI BIEGÓW F16

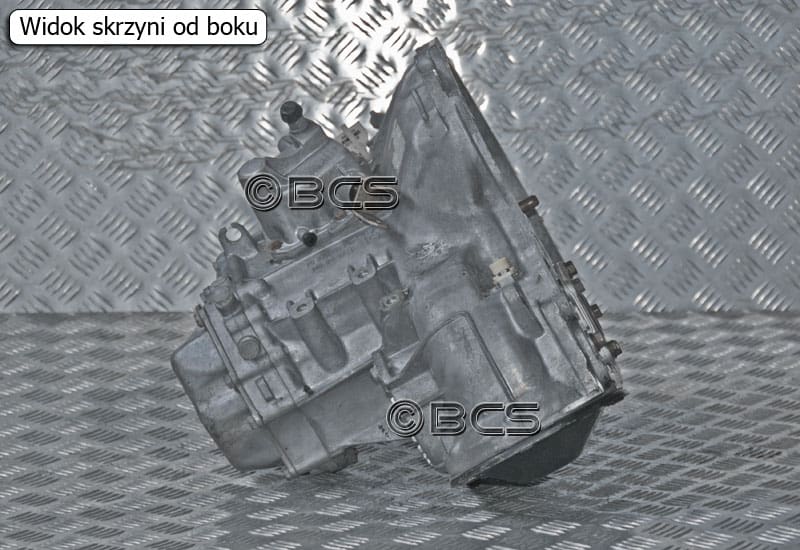

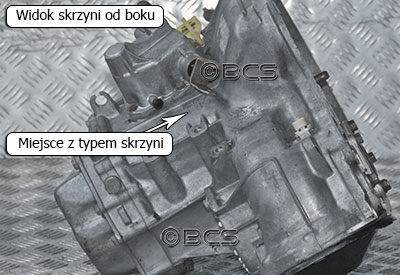

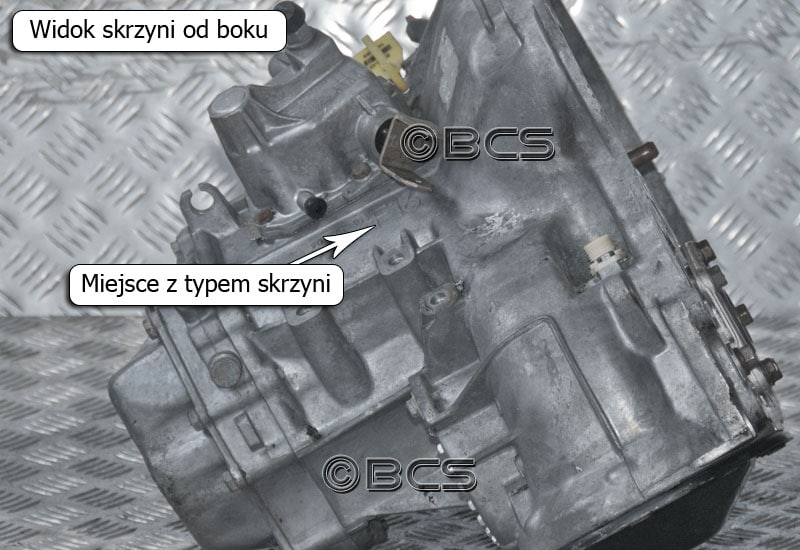

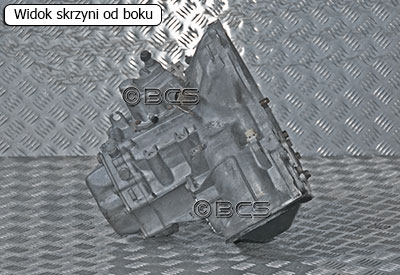

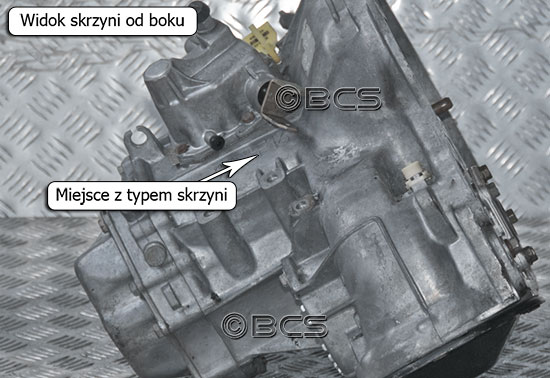

Symbol skrzyni naniesiony jest na górze obudowy w okolicy wybieraka biegów, w postaci nadlewu.

Symbol skrzyni biegów F16 1 Symbol skrzyni biegów F16 2
Symbol skrzyni biegów F16 3 Symbol skrzyni biegów F16 4

PRZEŁOŻENIE W SKRZYNI BIEGÓW F16

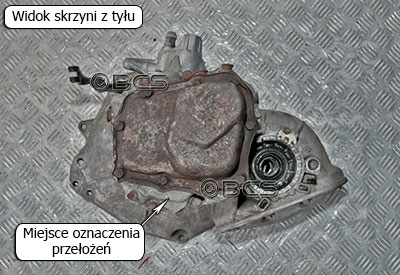

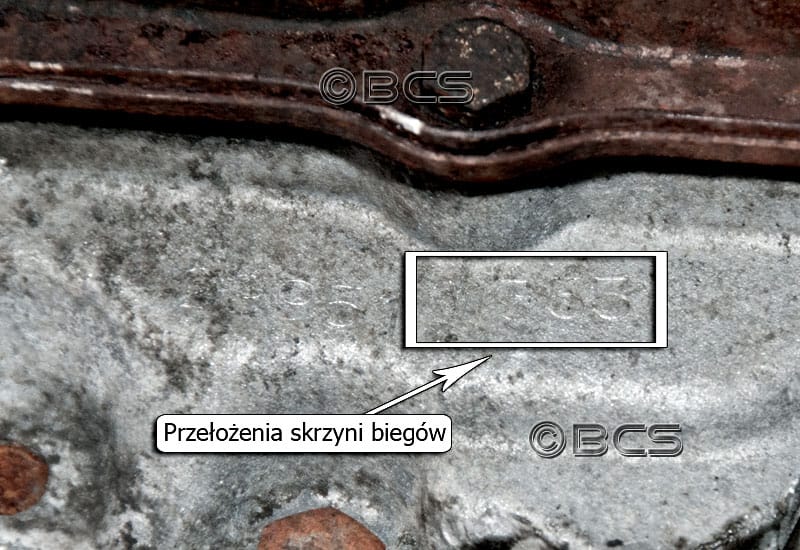

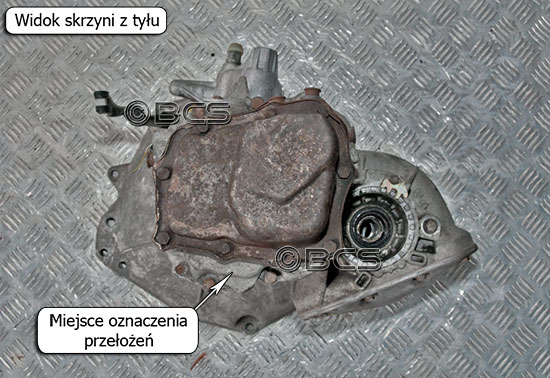

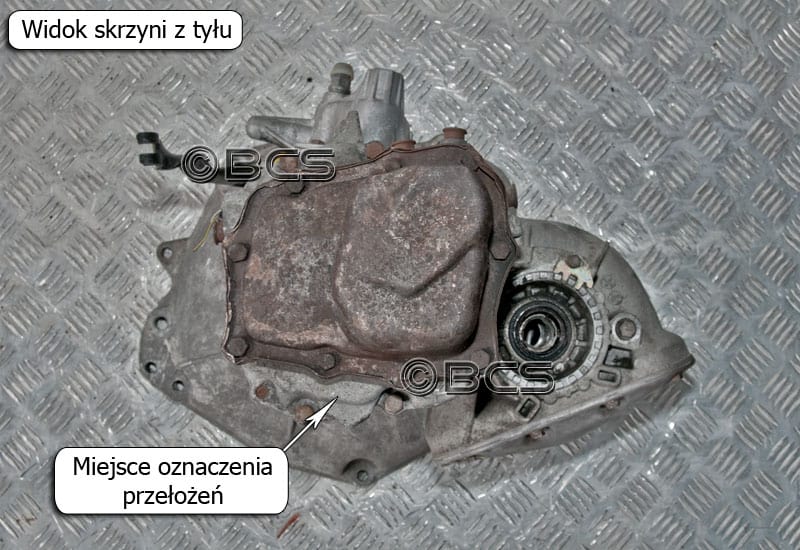

Oznaczenie przełożenia skrzyni biegów wykonane jest na występie, który znajduje się pod tylnym deklem.


Wysprzęglanie w skrzyni biegów F16 1 Wysprzęglanie w skrzyni biegów F16 2
Wysprzęglanie w skrzyni biegów F16 3 Wysprzęglanie w skrzyni biegów F16 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F16

W skrzyniach biegów F16 zastosowano wysprzęglanie mechaniczne na tzw. linkę. Łapa sprzęgła działająca na zasadzie dźwigni porusza łożysko wyciskowe, które naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Łapa sprzęgła połączona jest z pedałem sprzęgła za pośrednictwem linki.


Wysprzęglanie w skrzyni biegów F16 1 Wysprzęglanie w skrzyni biegów F16 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F16

W samochodach Opel, w których zamontowana jest skrzynia biegów F16 odczyt prędkości pobierany jest mechanicznie bezpośrednio ze skrzyni biegów. Nad mechanizmem różnicowym jest umieszczona plastikowa zębatka, do której jest przykręcana linka połączona z licznikiem w kabinie kierowcy.

Odczyt prędkości w skrzyniach biegów F16 1 Odczyt prędkości w skrzyniach biegów F16 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F16

Wybierak biegów służy do przekazywania ruchów gałki zmiany biegów z kabiny kierowcy na mechanizmy znajdujące się w skrzyni biegów. Umożliwia on zmianę biegów w czasie jazdy. Ruch przekazywany jest dzięki zespołowi linek. .

Wybierak biegów w skrzyni F16 1 Wybierak biegów w skrzyni F16 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F16

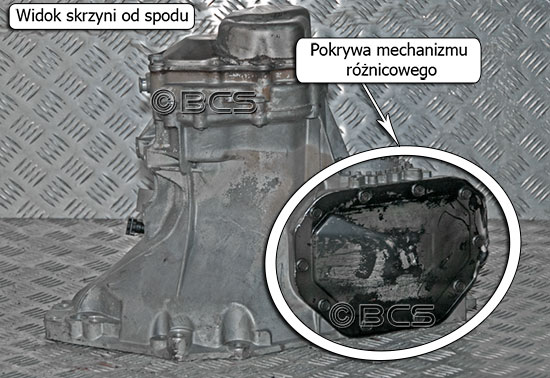

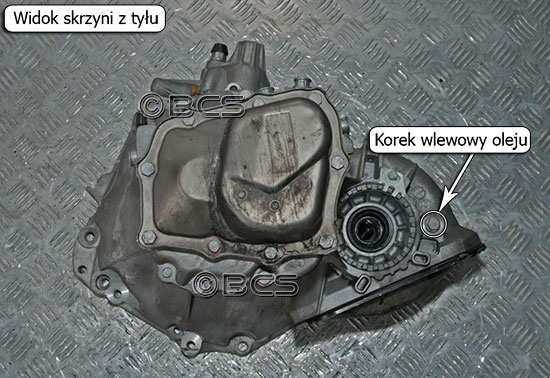

Skrzynie biegów Opel typu F16 nie posiadają korków umożliwiających wylanie oleju ze skrzyni biegów. Do opróżnienia skrzyni biegów F16 należy odkręcić metalowy dekiel, który znajduje się bezpośrednio pod mechanizmem różnicowym. Przy montażu dekla mechanizmu różnicowego należy go odpowiednio uszczelnić stosując uszczelkę lub masę uszczelniającą. Do wlewania oleju służy korek, który umieszczony jest obok półosi napędzającej koło od strony kierowcy.

Korki olejowe w skrzyni F16 1 Korki olejowe w skrzyni F16 2
Skrzynie biegów Opel typu F16 są przekładniami 5 biegowymi montowanymi w silnikach poprzecznych w modelach Ascona C, Calibra, Astra F, Kadett. Skrzynie biegów F15 przenoszą momenty do 160 Nm na przednie koła pojazdu. F16 były montowane z silnikami o pojemności 1,6; 1,8 i 2,0 ccm. Produkowane były w 2 wersjach przełożeń dla typów W i dwóch dla C.

SYMBOL (KOD) SKRZYNI BIEGÓW F16

Symbol skrzyni naniesiony jest na górze obudowy w okolicy wybieraka biegów, w postaci nadlewu.

Symbol skrzyni biegów F16 1 Symbol skrzyni biegów F16 2Symbol skrzyni biegów F16 3 Symbol skrzyni biegów F16 4

PRZEŁOŻENIE W SKRZYNI BIEGÓW F16

Oznaczenie przełożenia skrzyni biegów wykonane jest na występie, który znajduje się pod tylnym deklem.

Skrzynia biegów F16 wysprzęganie 1 Skrzynia biegów F16 wysprzęganie 2Skrzynia biegów F16 wysprzęganie 3Skrzynia biegów F16 wysprzęganie 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F16

W skrzyniach biegów F16 zastosowano wysprzęglanie mechaniczne na tzw. linkę. Łapa sprzęgła działająca na zasadzie dźwigni porusza łożysko wyciskowe, które naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Łapa sprzęgła połączona jest z pedałem sprzęgła za pośrednictwem linki.

Skrzynia biegów F16 wysprzęganie 1 Skrzynia biegów F16 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F16

W samochodach Opel, w których zamontowana jest skrzynia biegów F16 odczyt prędkości pobierany jest mechanicznie bezpośrednio ze skrzyni biegów. Nad mechanizmem różnicowym jest umieszczona plastikowa zębatka, do której jest przykręcana linka połączona z licznikiem w kabinie kierowcy.

Skrzynia biegów F16 odczyt prędkości 1 Skrzynia biegów F16 odczyt prędkości 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F16

Mechanizm wybierania biegów w skrzyniach biegów typu C635 uruchamiany jest za pośrednictwem linek. Umieszczony jest z boku skrzyni biegów od strony chłodnicy. Wybierak biegów przekazuje ruch gałki zmiany biegów z kabiny kierowcy bezpośrednio na mechanizmy wewnątrz skrzyni biegów włączajac i wyłączając biegi.

Skrzynia biegów F16 korki olejowe 1 Skrzynia biegów F16 korki olejowe 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F16

Skrzynie biegów Opel typu F16 nie posiadają korków umożliwiających wylanie oleju ze skrzyni biegów. Do opróżnienia skrzyni biegów F16 należy odkręcić metalowy dekiel, który znajduje się bezpośrednio pod mechanizmem różnicowym. Przy montażu dekla mechanizmu różnicowego należy go odpowiednio uszczelnić stosując uszczelkę lub masę uszczelniającą. Do wlewania oleju służy korek, który umieszczony jest obok półosi napędzającej koło od strony kierowcy.

Skrzynia biegów F16 korki olejowe 1 Skrzynia biegów F16 korki olejowe 2
