Skrzynie biegów SEAT - typ 02T
PORADNIKI SEAT
KATEGORIE W SKLEPIE

Skrzynie biegów Seat o oznaczeniu typu 02T są przekładniami o konstrukcji zamkniętej, napędzającej przednie koła samochodu. Konstrukcja tej skrzyni przewiduje montaż rozrusznika na skrzyni biegów i umiejscowiony jest on od strony chłodnicy. Półosie napędzające koła są przykręcane do flanszy zabieraków, które zamontowane są w mechanizmie różnicowym.

TYP SKRZYNI BIEGÓW

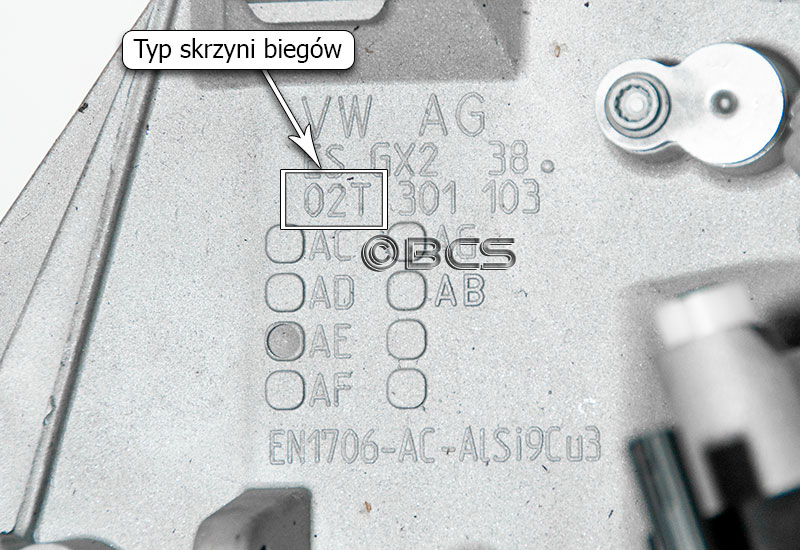

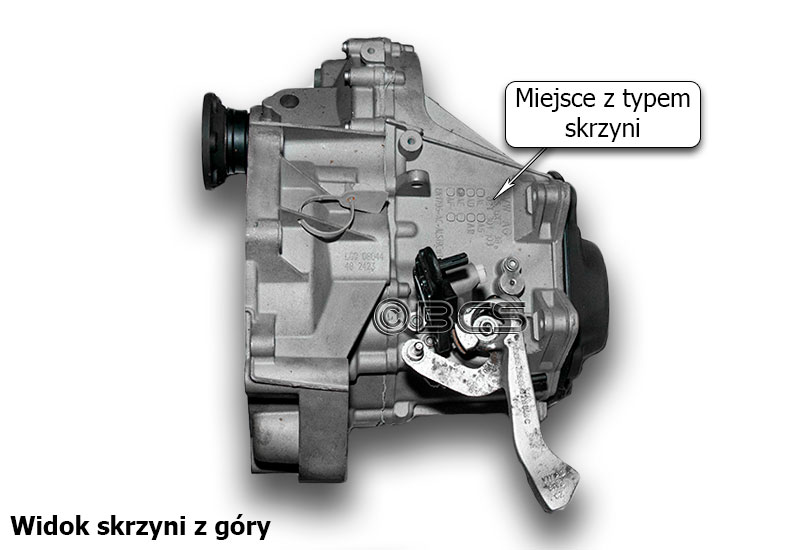

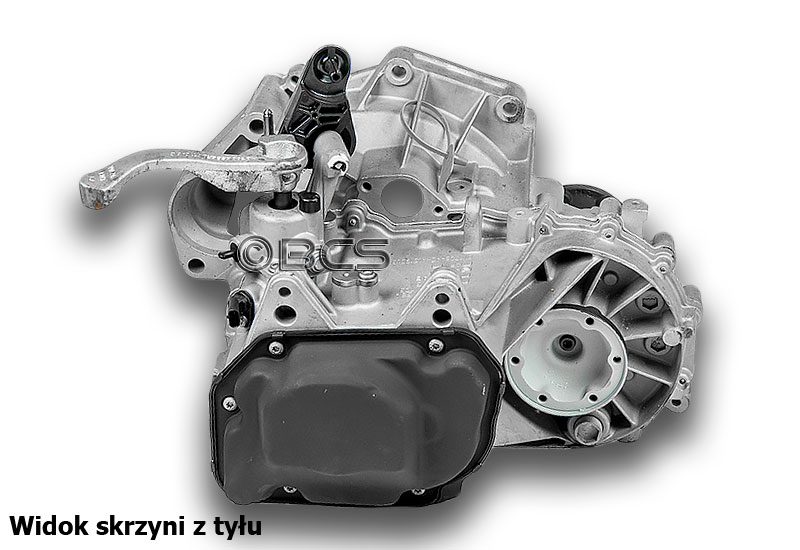

Oznaczenie typu 02T wykonane jest w formie wypukłego odlewu i widoczne jest na górnej części obudowy.

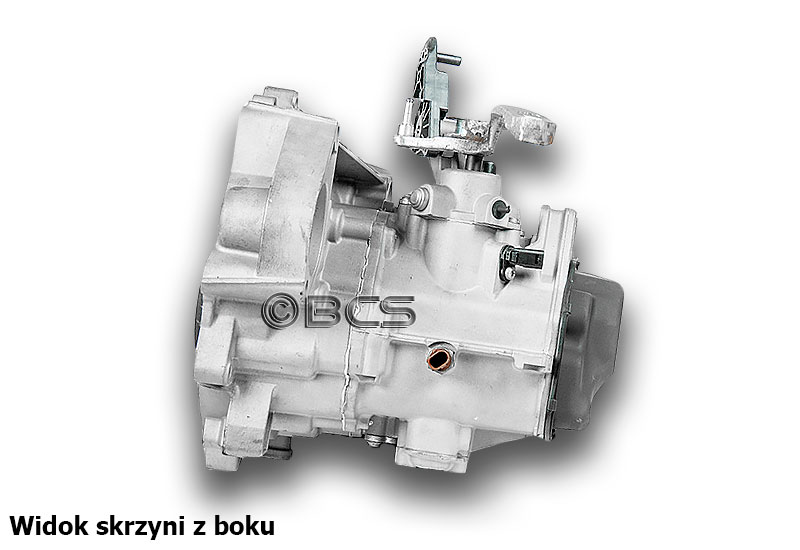

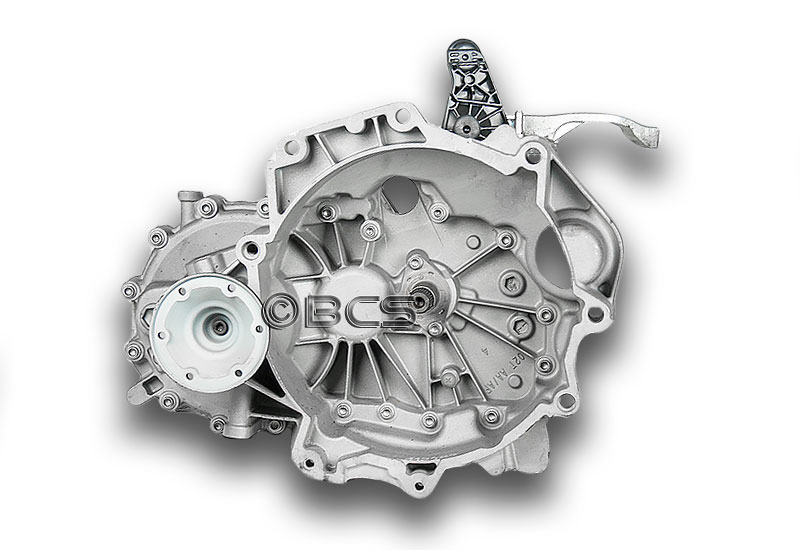

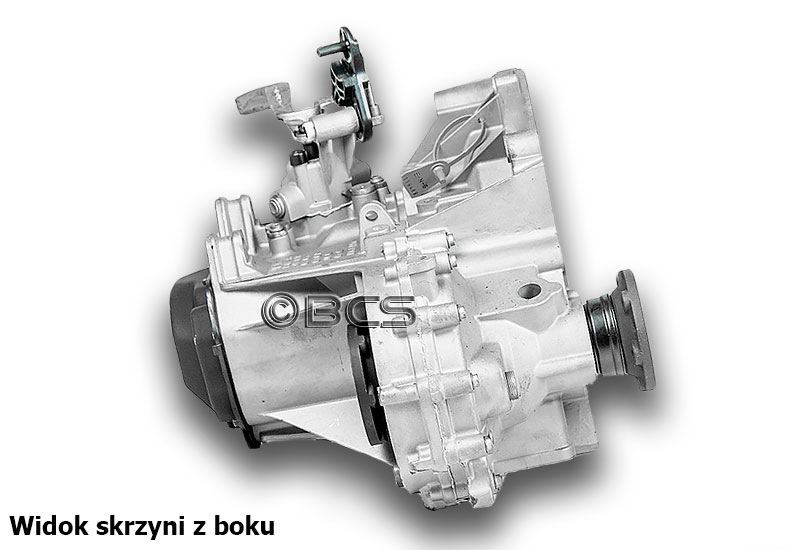

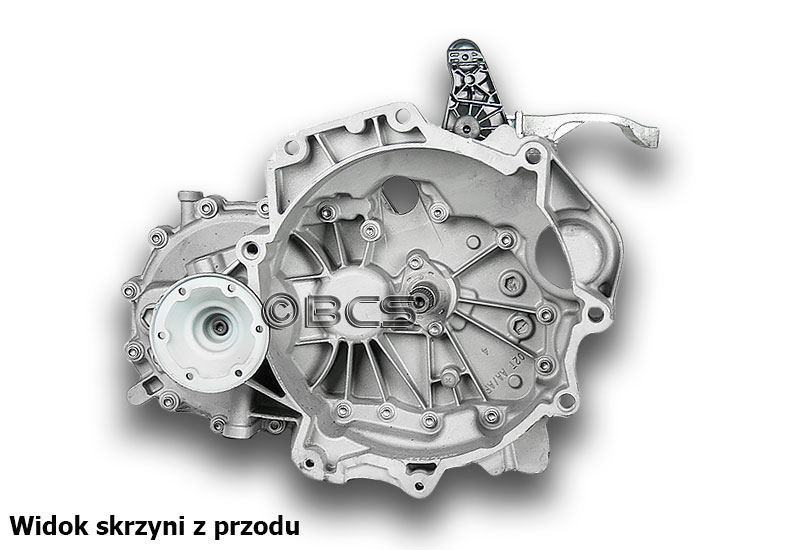

Skrzynia biegów Seat 02T 1 Skrzynia biegów Seat 02T 2
Skrzynia biegów Seat 02T 3 Skrzynia biegów Seat 02T 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02T

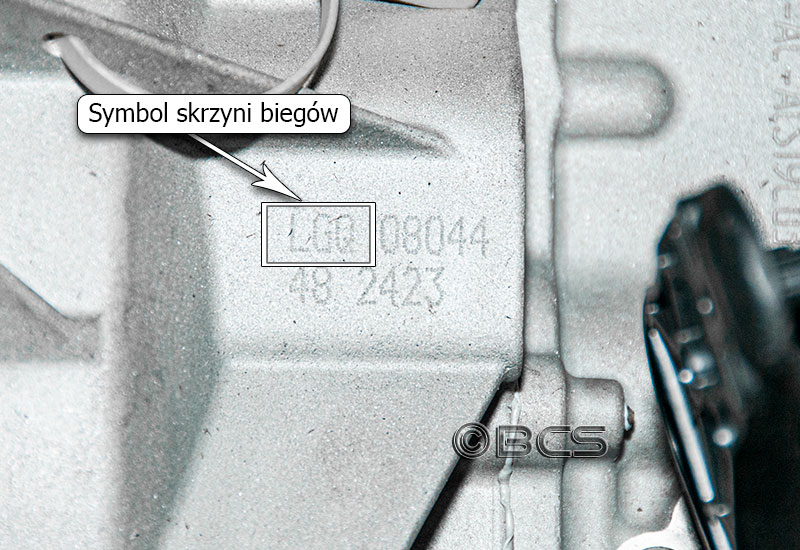

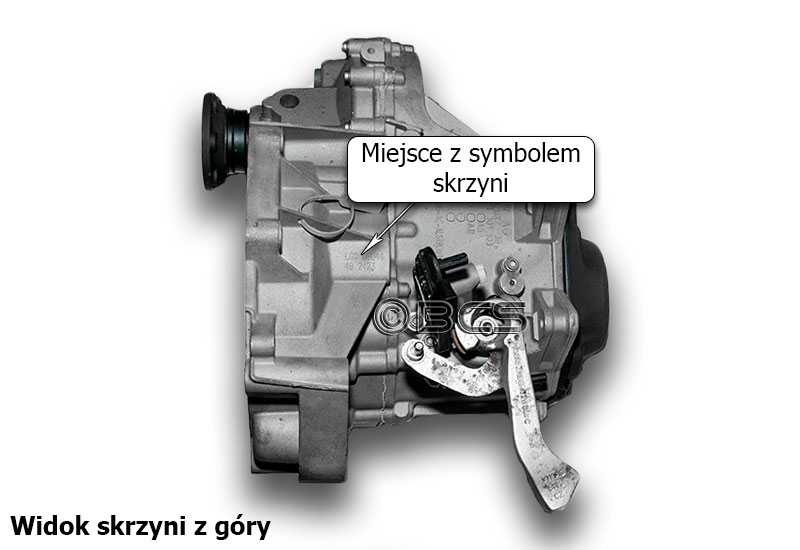

W skrzyni biegów Seat typu 02T symbol skrzyni biegów naniesiony jest na górze przedniej obudowy w miejscu wskazanym na zdjęciu. Symbol wykonany jest w formie nadruku/graweru elektroiskrowego - wygląda jak wydrukowany na drukarce igłowej. Można go łatwo odczytać w komorze silnika.

Skrzynia biegów symbol skrzyni Seat 02T - 1 Skrzynia biegów symbol skrzyni Seat 02T - 2
Skrzynia biegów symbol skrzyni Seat 02T - 3 Skrzynia biegów symbol skrzyni Seat 02T - 4

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

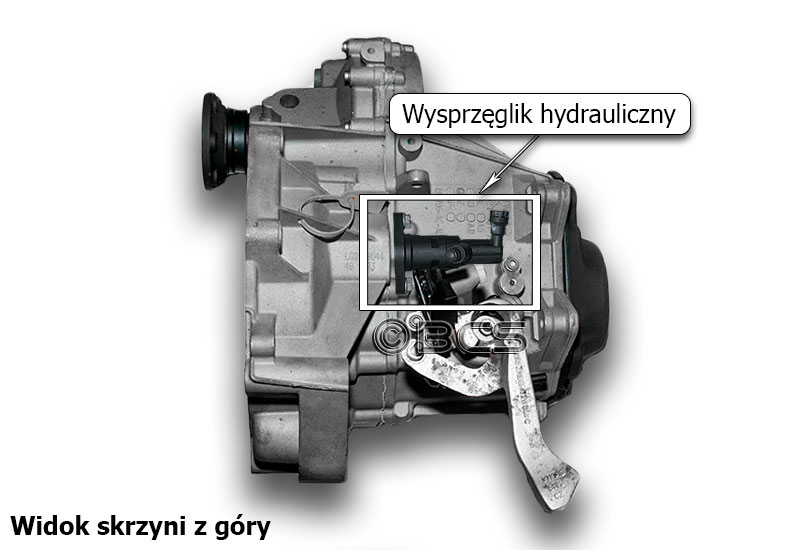

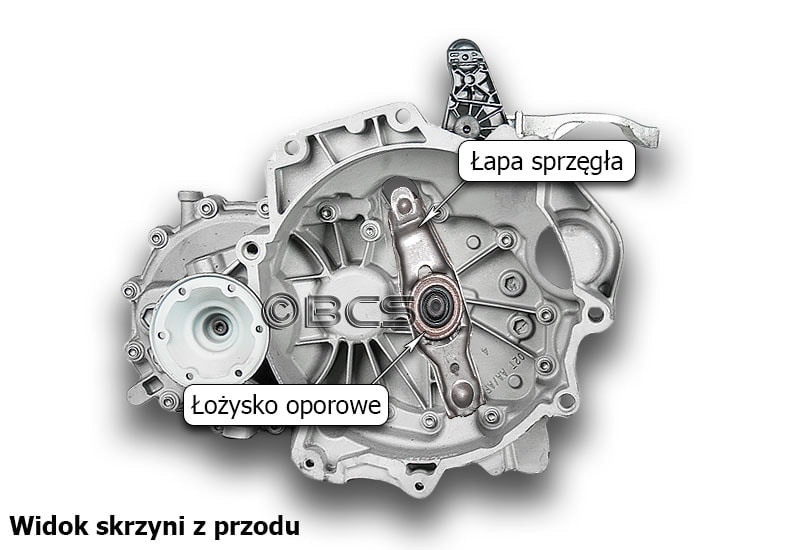

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.


Skrzynia biegów Seat 02T wysprzęganie hydrauliczne 1 Skrzynia biegów Seat 02T wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02T

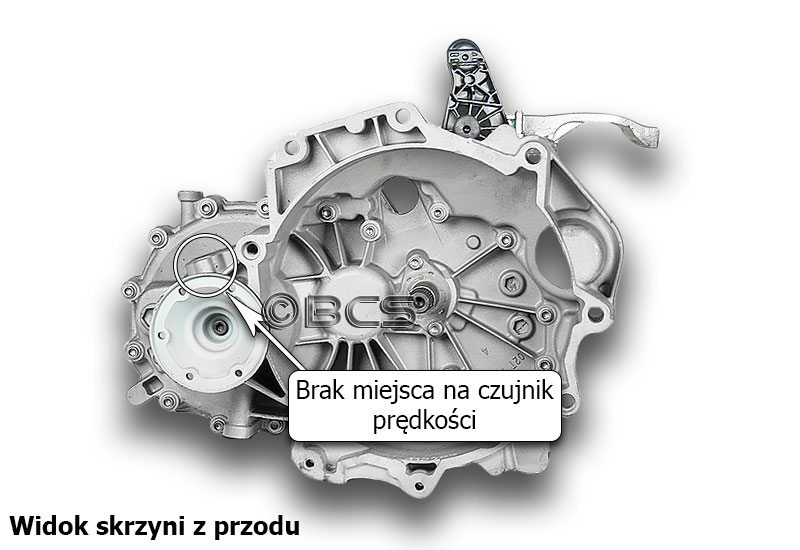

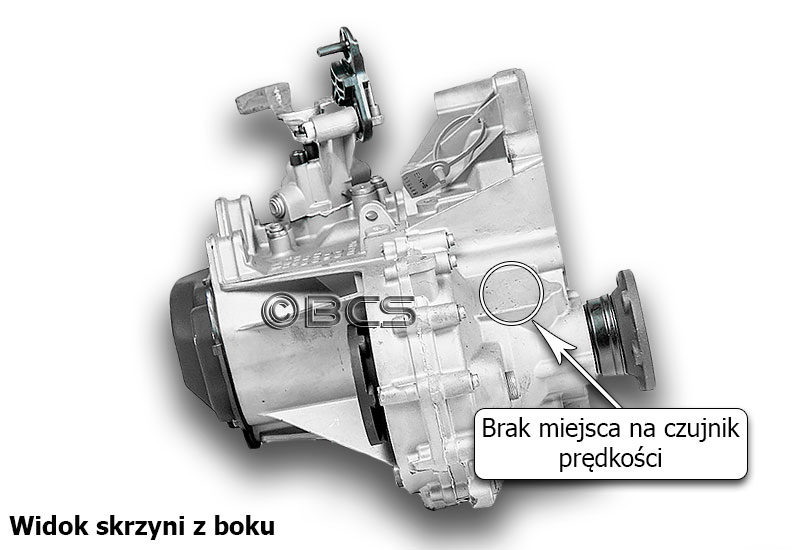

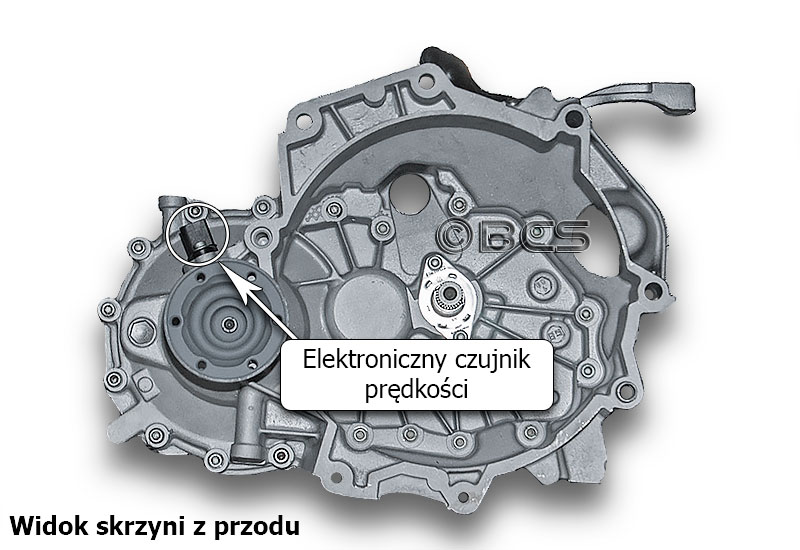

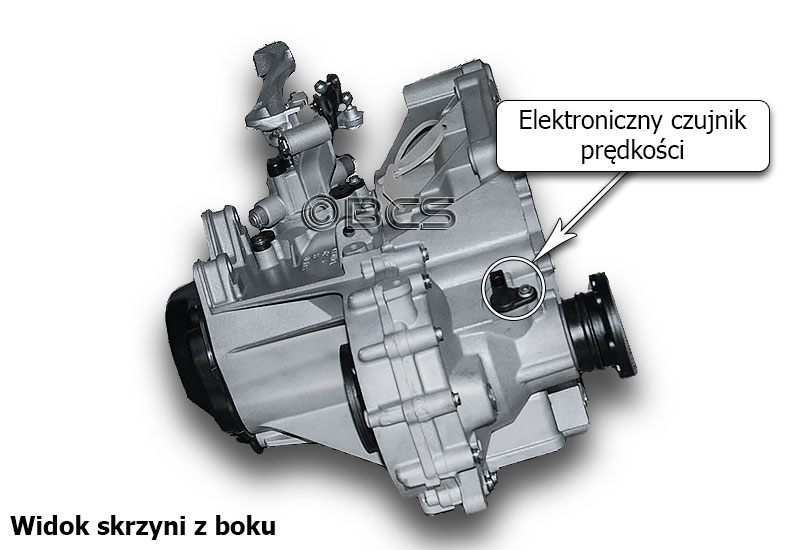

Odczyt prędkości w skrzyniach biegów 02T jest realizowany poprzez impulsator elektroniczny. Czujnik umieszczony jest nad flanszą zabieraka napędzającego koło od strony pasażera.

Skrzynia biegów 02T czujnik prędkości 1 Skrzynia biegów 02T czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW 02T

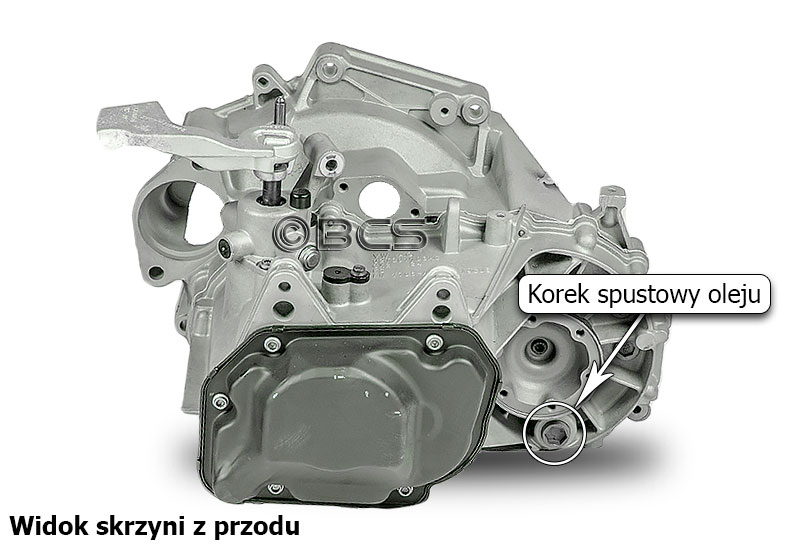

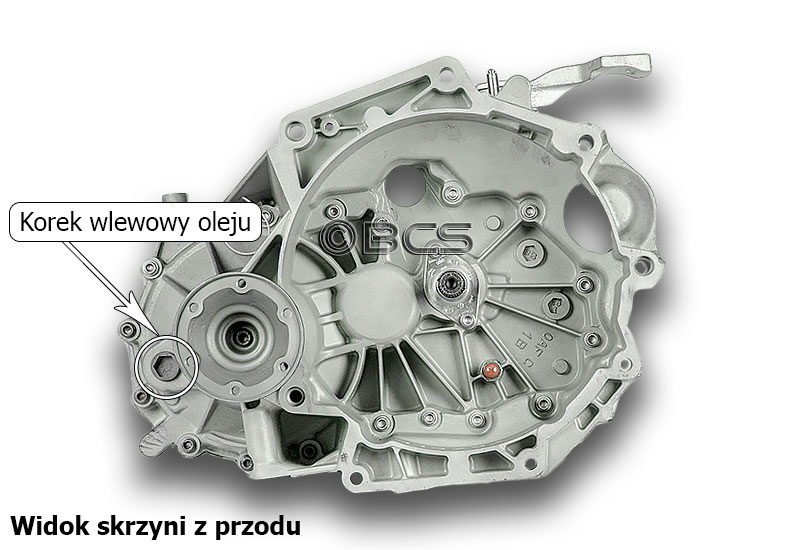

Na zdjęciach poniżej przedstawiono miejsca, w których znajdują sie korki umożliwiające zlanie i wlanie oleju. Wskazano również miejsce zamontowania czujnika prędkości, po wykręceniu którego można wlać lub uzupełnić ilość oleju, gdy jest to niemożliwe poprzez korek wlewowy.


Korki olejowe w skrzyni biegów Seat 02T 1 Korki olejowe w skrzyni biegów Seat 02T 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 02T

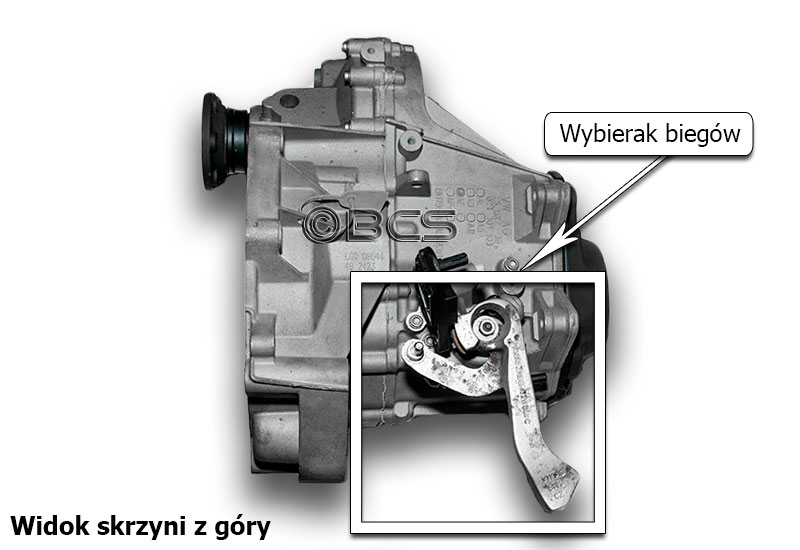

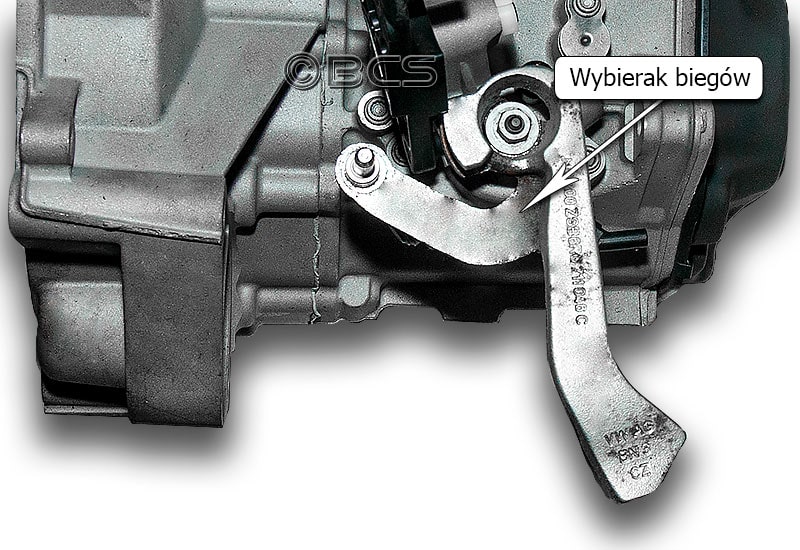

Wybierak biegów w skrzyni biegów jest elementem, który przełącza biegi w skrzyni biegów. W skrzyni biegów typu 02T wybierak posiada charakterystyczną przeciwwagę pokazaną na zdjęciach. Do wybieraka podłączone są linki, które przenoszą ruch gałki zmiany biegów pozwalając włączać poszczególne biegi.

Skrzynia biegów Seat 02T wybierak biegów 1 Skrzynia biegów Seat 02T wybierak biegów 2

OLEJE DO SKRZYŃ BIEGÓW Seat 02T

Olejem dedykowanym do skrzyni biegów 02T jest olej przekładniowy o oznaczeniu serwisowym VW G060726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni VW 0AF - VW G060726A2Zamiennik oleju oryginalnego do skrzyni 0AF

Skrzynie biegów Seat o oznaczeniu typu 02T są przekładniami o konstrukcji zamkniętej, napędzającej przednie koła samochodu. Konstrukcja tej skrzyni przewiduje montaż rozrusznika na skrzyni biegów i umiejscowiony jest on od strony chłodnicy. Półosie napędzające koła są przykręcane do flanszy zabieraków, które zamontowane są w mechanizmie różnicowym.


TYP SKRZYNI BIEGÓW

Oznaczenie typu 02T wykonane jest w formie wypukłego odlewu i widoczne jest na górnej części obudowy.

Skrzynia biegów Seat 02T 1 Skrzynia biegów Seat 02T 2Skrzynia biegów Seat 02T 3 Skrzynia biegów Seat 02T 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02T

W skrzyni biegów Seat typu 02T symbol skrzyni biegów naniesiony jest na górze przedniej obudowy w miejscu wskazanym na zdjęciu. Symbol wykonany jest w formie nadruku/graweru elektroiskrowego - wygląda jak wydrukowany na drukarce igłowej. Można go łatwo odczytać w komorze silnika.

Skrzynia biegów symbol skrzyni 02T - 1 Skrzynia biegów symbol skrzyni 02T - 2 Skrzynia biegów symbol skrzyni 02T - 3
Skrzynia biegów symbol skrzyni 02T- 4

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.

Skrzynia biegów Seat 02T wysprzęganie hydrauliczne 1 Skrzynia biegów Seat 02T wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02T

Odczyt prędkości w skrzyniach biegów 02T jest realizowany poprzez impulsator elektroniczny. Czujnik umieszczony jest nad flanszą zabieraka napędzającego koło od strony pasażera.

Skrzynia biegów 02T czujnik prędkości 1 Skrzynia biegów Seat 02T czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW 02T

Na zdjęciach poniżej przedstawiono miejsca, w których znajdują sie korki umożliwiające zlanie i wlanie oleju. Wskazano również miejsce zamontowania czujnika prędkości, po wykręceniu którego można wlać lub uzupełnić ilość oleju, gdy jest to niemożliwe poprzez korek wlewowy.

Skrzynia biegów Seat 02T wybierak biegów 1 Skrzynia biegów Seat 02T wybierak biegów 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 02T

Wybierak biegów w skrzyni biegów jest elementem, który przełącza biegi w skrzyni biegów. W skrzyni biegów typu 02T wybierak posiada charakterystyczną przeciwwagę pokazaną na zdjęciach. Do wybieraka podłączone są linki, które przenoszą ruch gałki zmiany biegów pozwalając włączać poszczególne biegi.

Skrzynia biegów Seat 02T wybierak biegów 1Skrzynia biegów Seat 02T wybierak biegów 2

OLEJE DO SKRZYŃ SEAT 02T

Olejem dedykowanym do skrzyni biegów 02T jest olej przekładniowy o oznaczeniu serwisowym VW G060726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni 0AF vw G060726a2
