SYMBOL (KOD) SKRZYNI BIEGÓW PK5

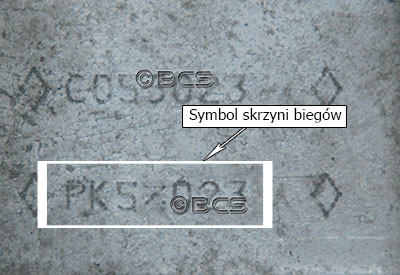

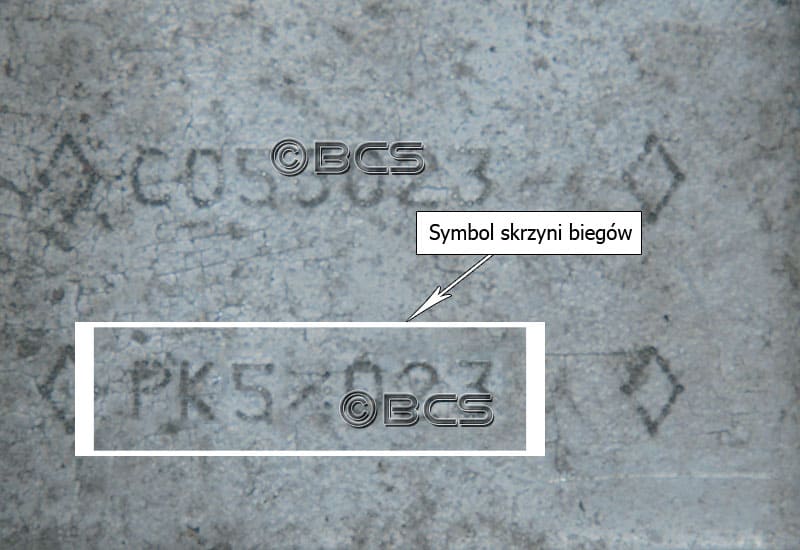

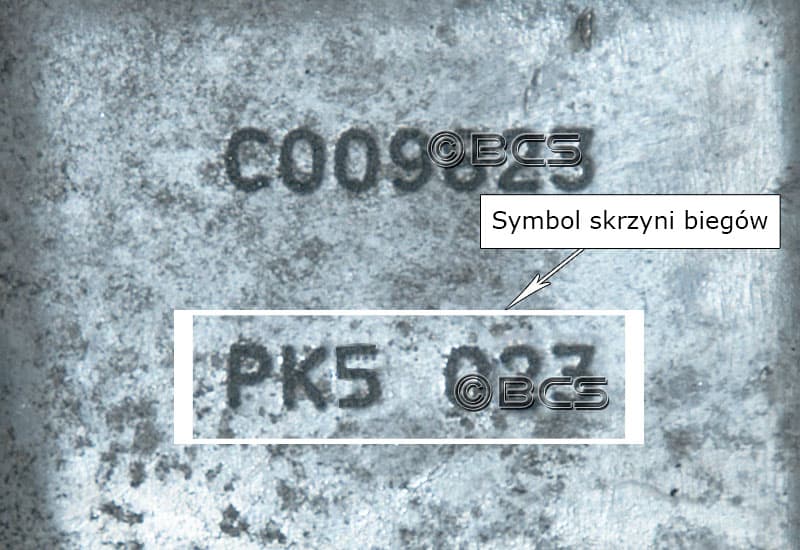

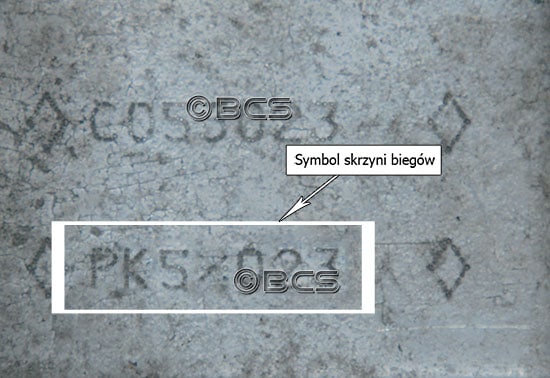

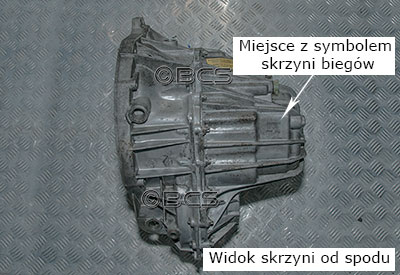

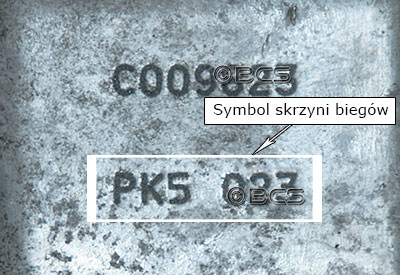

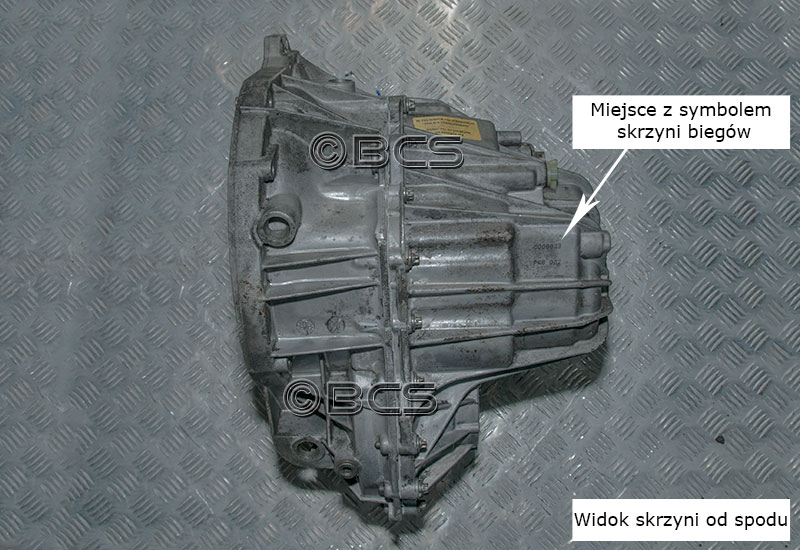

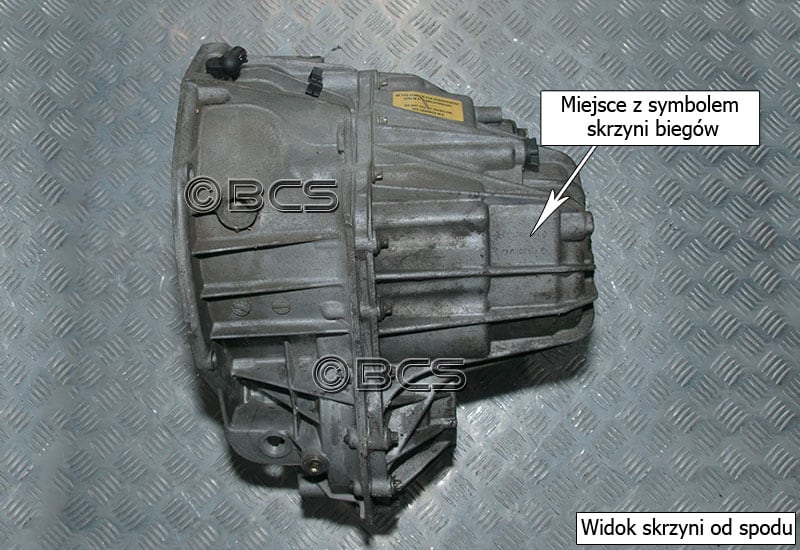

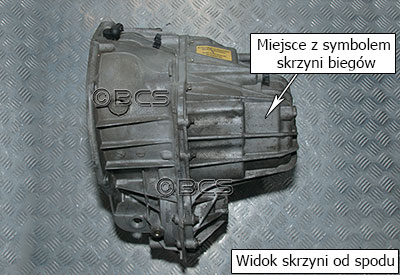

Pięciobiegowe skrzynie biegów Renault typu PK5 mają symbol (kod) naniesiony od spodu skrzyni biegów na tylnej obudowie. Symbol jest wygrawerowany metodą elektroiskrową. Skrzynie biegów PK5 konstruowane są w dwóch wersjach przedniej obudowy. Obudowy różnią się miejscami, w których montowany jest rozrusznik. Oba typy skrzyń są niezamienialne montażowo. Dobierając skrzynię biegów o symbolu PK5, zwróć też uwagę na przełożenia skrzyni biegów - w symbolu to trzy ostatnie znaki. Muszą być takie same jak skrzynia biegów pierwotnie zamontowna w Twoim samochodzie.

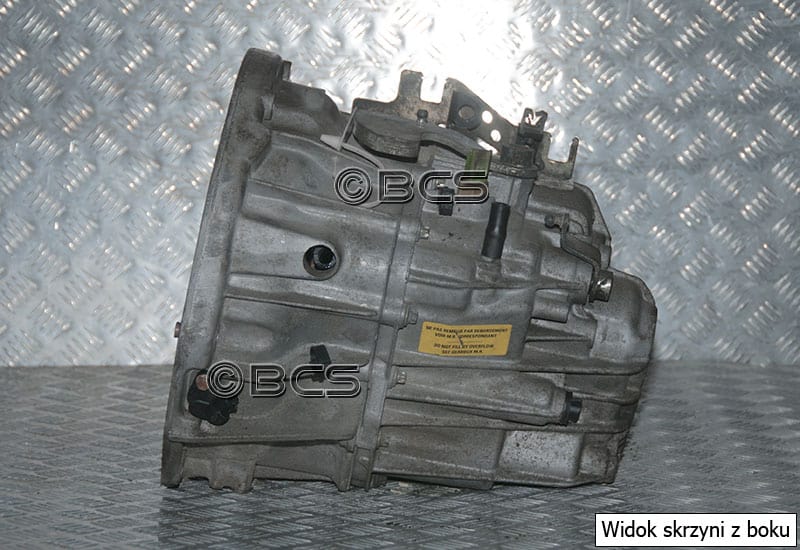

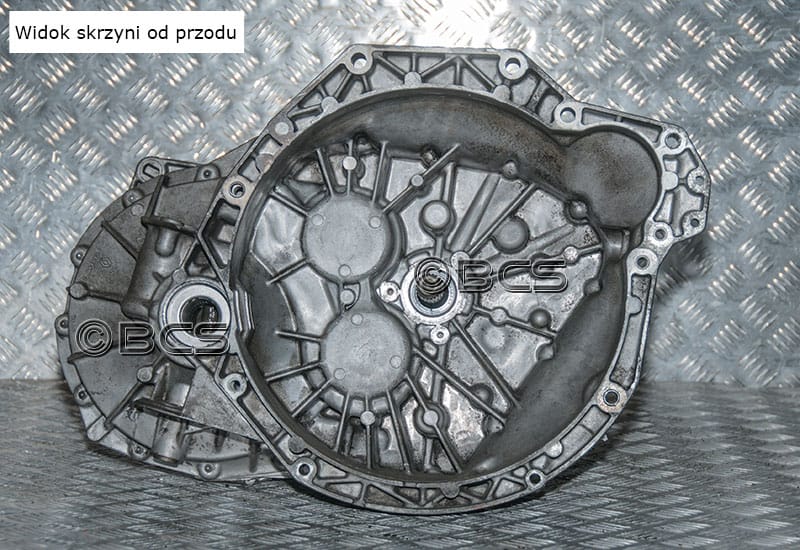

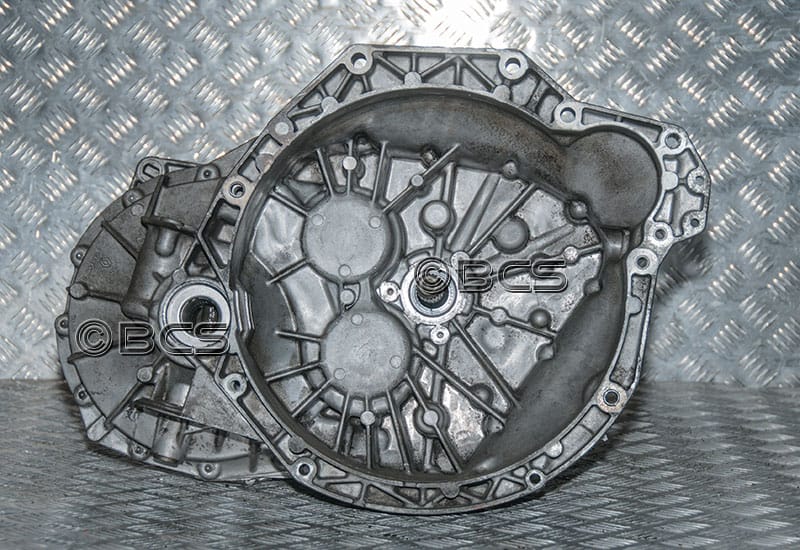

Typ1

Symbol skrzyni biegów PK5 1 Symbol skrzyni biegów PK5 2
Symbol skrzyni biegów PK5 3 Symbol skrzyni biegów PK5 4

Typ2


Symbol skrzyni biegów PK5 5 Symbol skrzyni biegów PK5 6
Symbol skrzyni biegów PK5 7 Symbol skrzyni biegów PK5 8

WYSPRZĘGLANIE W SKRZYNI BIEGÓW PK5

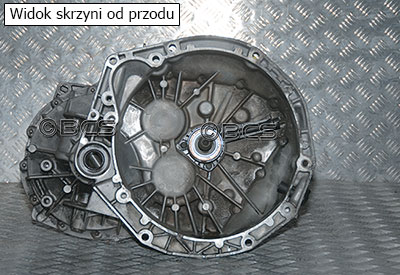

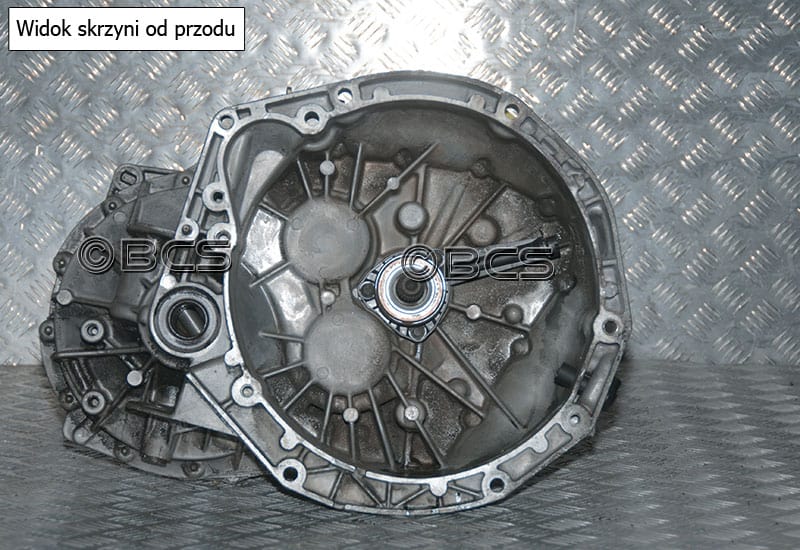

W skrzyniach biegów Renault o oznaczeniu PK5 stosuje się hydrauliczny system wysprzęglania - rozłączania skrzyni biegów i silnika. Po naciśnięciu pedału sprzęgła wytwarza się ciśnienie w układzie wysprzęglika, który znajduje się w obudowie sprzęgła na wałku sprzęgłowym. W tym momencie powiększa on swoją objętość i za pośrednictwem łożyska wyciskowego i docisku sprzęgła, rozłącza skrzynię biegów i silnik.

W skrzyniach biegów PK5 stosuje sie dwa rodzaje wysprzęglików - montowanych na 2 lub 3 śruby.

Wysprzęglanie w skrzyni biegów PK5 1 Wysprzęglanie w skrzyni biegów PK5 2
Wysprzęglanie w skrzyni biegów PK5 3 Wysprzęglanie w skrzyni biegów PK5 4

CZUJNIK PRĘDKOŚCI W SKRZYNIACH BIEGÓW PK5

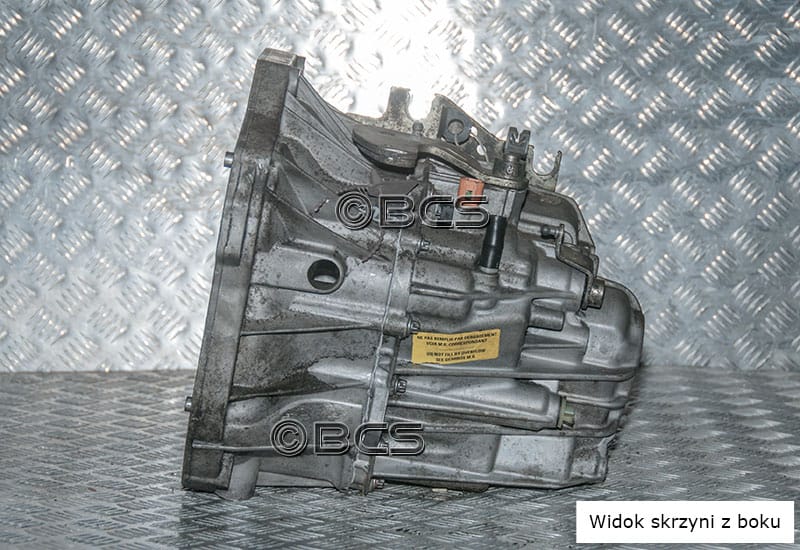

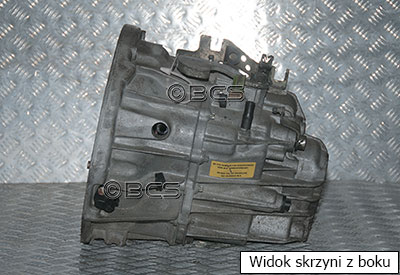

Wartość prędkości w samochodach Renault, w których zamontowano skrzynie biegów PK5 może być pobierana z czujnika (prędkościomierza) zamontowanego bezpośrednio w skrzyni biegów lub z czujnika w układzie ABS. Skrzynie biegów, które mają wbudowany prędkościomierz, posiadają „kominek” z wyjściem na czujnik prędkościomierza. W skrzyniach, w których nie ma prędkościomierza (wartość prędkości odczytywana jest z ABS), „kominek” nie posiada takiego wyjścia (zazwyczaj jest zaślepiony).


Czujnik prędkości w skrzyniach biegów PK5 1 Odczyt prędkości w skrzyniach biegów PK1 2
Czujnik prędkości w skrzyniach biegów PK5 1 Odczyt prędkości w skrzyniach biegów PK5 4

ROZRUSZNIK W SKRZYNIACH BIEGÓW PK5

W skrzyniach biegów PK5 jedną z najważniejszych cech jest miejsce do montażu rozrusznika. Jak widać na zdjęciach, mogą występować dwa różne miejsca, w których można zamontować rozrusznik. Uzależnione jest to od typu silnika do jakiego montowana jest dana skrzynia. Patrząc na skrzynię biegów w komorze silnika, można takie skrzynie rozróżnić po tym, że rozrusznik jest zamontowany od strony chłodnicy lub kabiny kierowcy.

Przy zakupie skrzyni PK5 musisz zwócić szczególną uwagę na tę cechę skrzyni biegów, ponieważ zakup skrzyni z innym obrysem uniemożliwi jej montaż w Twoim samochodzie.

Rozrusznik w skrzyniach biegów PK5 1 Rozrusznik w skrzyniach biegów PK5 2

KORKI OLEJOWE W SKRZYNI BIEGÓW PK5

W skrzyni biegów PK5 korek do spuszczania oleju znajduje się od dołu skrzyni biegów pod mechanizmem różnicowym. Korek wlewu oleju znajduje sie z boku skrzyni (od strony chłodnicy) i jest wkręcony w kierunku silnika.

Korki olejowe w skrzyni PK5 1 Korki olejowe w skrzyni PK5 2

SYMBOL (KOD) SKRZYNI BIEGÓW PK5

Pięciobiegowe skrzynie biegów Renault typu PK5 mają symbol (kod) naniesiony od spodu skrzyni biegów na tylnej obudowie. Symbol jest wygrawerowany metodą elektroiskrową. Skrzynie biegów PK5 konstruowane są w dwóch wersjach przedniej obudowy. Obudowy różnią się miejscami, w których montowany jest rozrusznik. Oba typy skrzyń są niezamienialne montażowo. Dobierając skrzynię biegów o symbolu PK5, zwróć też uwagę na przełożenia skrzyni biegów - w symbolu to trzy ostatnie znaki. Muszą być takie same jak skrzynia biegów pierwotnie zamontowna w Twoim samochodzie.

Typ1

Symbol skrzyni biegów PK5 1 Symbol skrzyni biegów PK5 2Symbol skrzyni biegów PK5 3 Symbol skrzyni biegów PK5 4
Typ2

Symbol skrzyni biegów PK5 5 Symbol skrzyni biegów PK5 6Symbol skrzyni biegów PK5 7 Symbol skrzyni biegów PK5 8

WYSPRZĘGLANIE W SKRZYNI BIEGÓW PK5

W skrzyniach biegów Renault o oznaczeniu PK5 stosuje się hydrauliczny system wysprzęglania - rozłączania skrzyni biegów i silnika. Po naciśnięciu pedału sprzęgła wytwarza się ciśnienie w układzie wysprzęglika, który znajduje się w obudowie sprzęgła na wałku sprzęgłowym. W tym momencie powiększa on swoją objętość i za pośrednictwem łożyska wyciskowego i docisku sprzęgła, rozłącza skrzynię biegów i silnik.

W skrzyniach biegów PK5 stosuje sie dwa rodzaje wysprzęglików - montowanych na 2 lub 3 śruby.
Skrzynia biegów PK5 wysprzęganie 1 Skrzynia biegów PK5 wysprzęganie 2Skrzynia biegów PK5 wysprzęganie 3Skrzynia biegów PK5 wysprzęganie 4

CZUJNIK PRĘDKOŚCI W SKRZYNIACH BIEGÓW PK5

Wartość prędkości w samochodach Renault, w których zamontowano skrzynie biegów PK5 może być pobierana z czujnika (prędkościomierza) zamontowanego bezpośrednio w skrzyni biegów lub z czujnika w układzie ABS. Skrzynie biegów, które mają wbudowany prędkościomierz, posiadają „kominek” z wyjściem na czujnik prędkościomierza. W skrzyniach, w których nie ma prędkościomierza (wartość prędkości odczytywana jest z ABS), „kominek” nie posiada takiego wyjścia (zazwyczaj jest zaślepiony).


Skrzynia biegów PK5 czujnik prędkości 1 Skrzynia biegów PK5 czujnik prędkości 2Skrzynia biegów PK5 czujnik prędkości 3 Skrzynia biegów PK5 czujnik prędkości 4

ROZRUSZNIK W SKRZYNIACH BIEGÓW PK5

W skrzyniach biegów PK5 jedną z najważniejszych cech jest miejsce do montażu rozrusznika. Jak widać na zdjęciach, mogą występować dwa różne miejsca, w których można zamontować rozrusznik. Uzależnione jest to od typu silnika do jakiego montowana jest dana skrzynia. Patrząc na skrzynię biegów w komorze silnika, można takie skrzynie rozróżnić po tym, że rozrusznik jest zamontowany od strony chłodnicy lub kabiny kierowcy.

Przy zakupie skrzyni PK5 musisz zwócić szczególną uwagę na tę cechę skrzyni biegów, ponieważ zakup skrzyni z innym obrysem uniemożliwi jej montaż w Twoim samochodzie.

Skrzynia biegów PK1 rozrusznik 1 Skrzynia biegów PK1 rozrusznik 2

KORKI OLEJOWE W SKRZYNI BIEGÓW PK5

W skrzyni biegów PK5 korek do spuszczania oleju znajduje się od dołu skrzyni biegów pod mechanizmem różnicowym. Korek wlewu oleju znajduje sie z boku skrzyni (od strony chłodnicy) i jest wkręcony w kierunku silnika.

Skrzynia biegów PK5 korki olejowe 1 Skrzynia biegów PK5 korki olejowe 2
