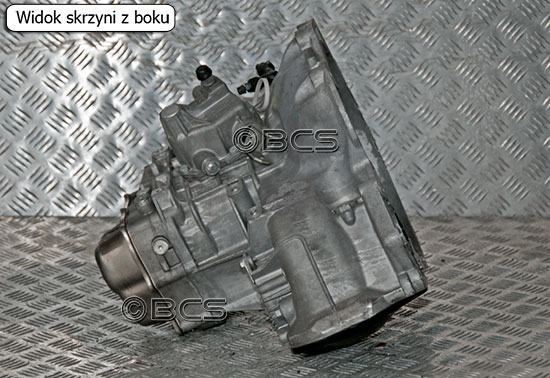

Skrzynie biegów Opel typu F13 napędzają przednie koła samochodu i są przekładniami 5 biegowymi. Posiadają kompaktową obudowę.


SYMBOL (KOD) SKRZYNI BIEGÓW F13

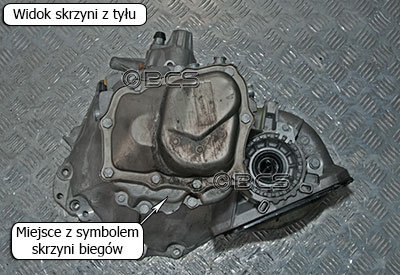

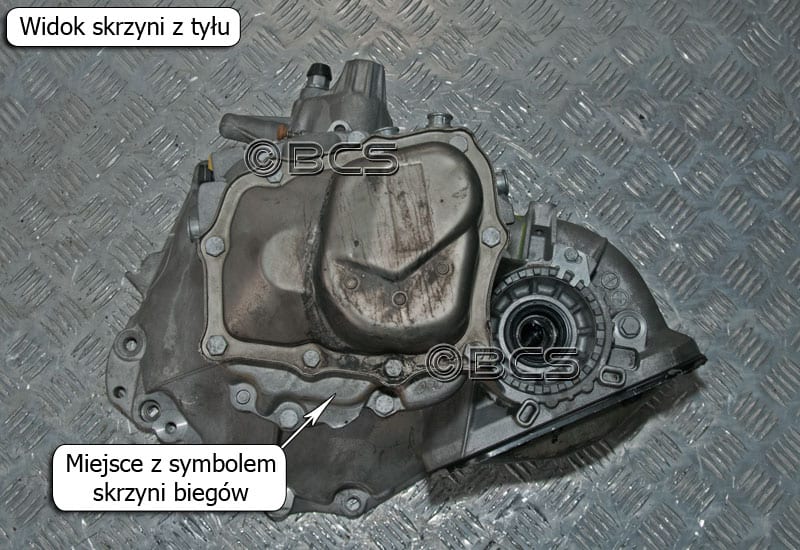

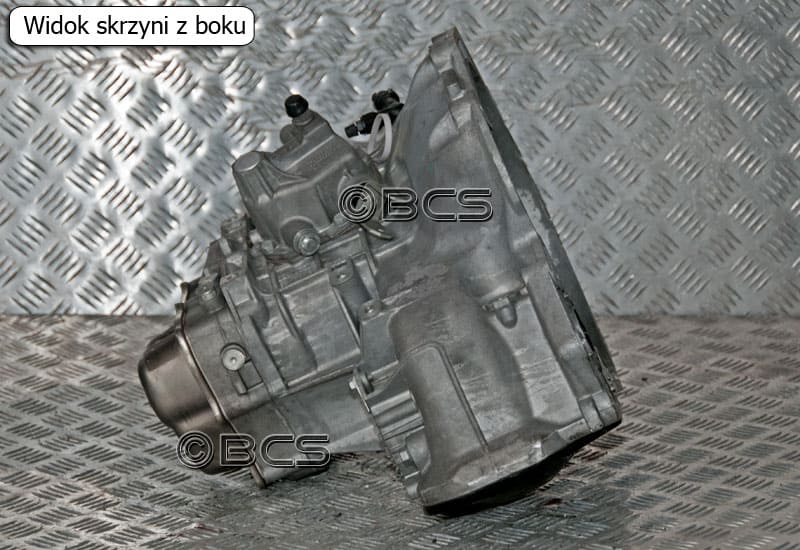

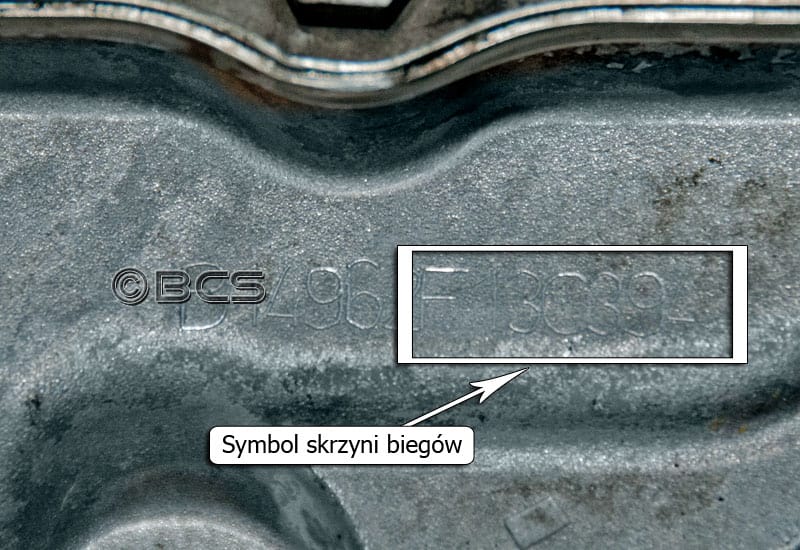

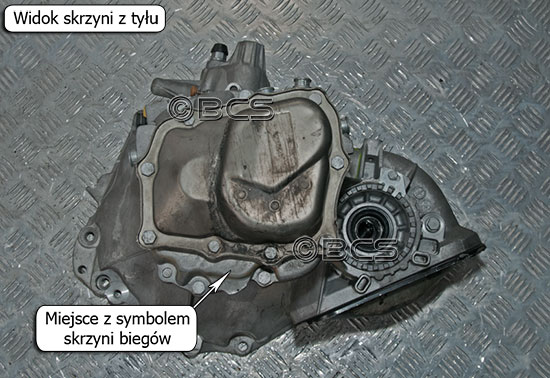

Z tyłu skrzyni biegów pod pokrywą 5 biegu znajduje się kompletny numer skrzyni biegów, w którym rówież umieszczony jest jej symbol. Skrzynie biegów F13 były oznaczane na 3 sposoby. W starszych wersjach tych skrzyni oznaczenie typu F13 widniało na górze skrzyni obok wybieraka biegów.

Symbol skrzyni biegów f13 1 Symbol skrzyni biegów f13 2
Symbol skrzyni biegów f13  3 Symbol skrzyni biegów f13 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F13

W skrzyniach biegów F13 mają zastosowanie dwa rodzaje wysprzęglania: mechaniczne tzw. na linkę i hydrauliczne z wysprzęglikiem znajdującym się wewnątrz obudowy sprzęgła.


Typ1

W układzie wysprzęglania "na linkę" łożysko wyciskowe poruszane jest mechanicznie za pośrednictwem linki, która napędzana jest pedałem sprzęgła. Dźwignia porusza łożyskiem wyciskowym, które przesuwa sie po wałku sprzęgłowym. Łożysko naciskając na docisk sprzęgła powoduje rozłączenie skrzyni biegów od silnika.

Wysprzęglanie w skrzyni biegów F13 1 Wysprzęglanie w skrzyni biegów F13 2

Typ2

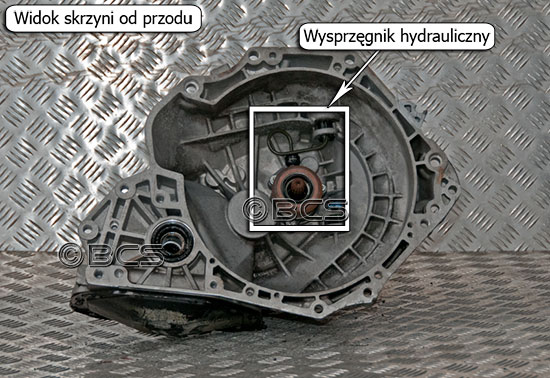

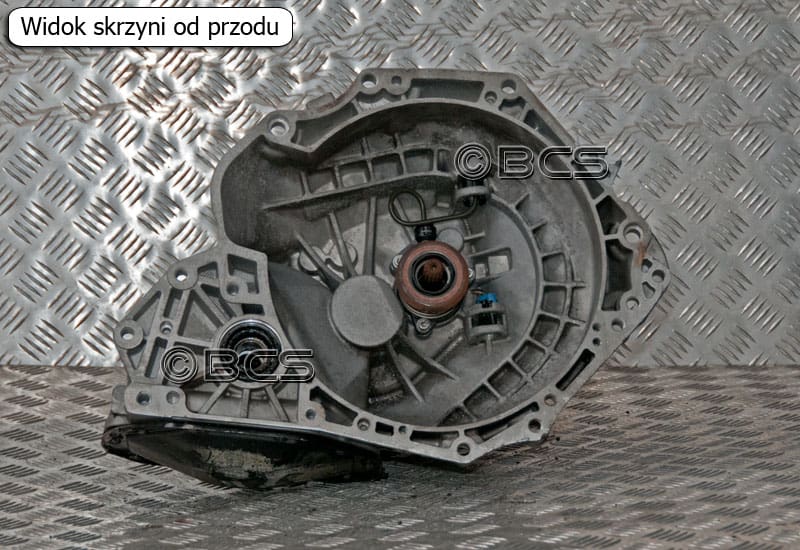

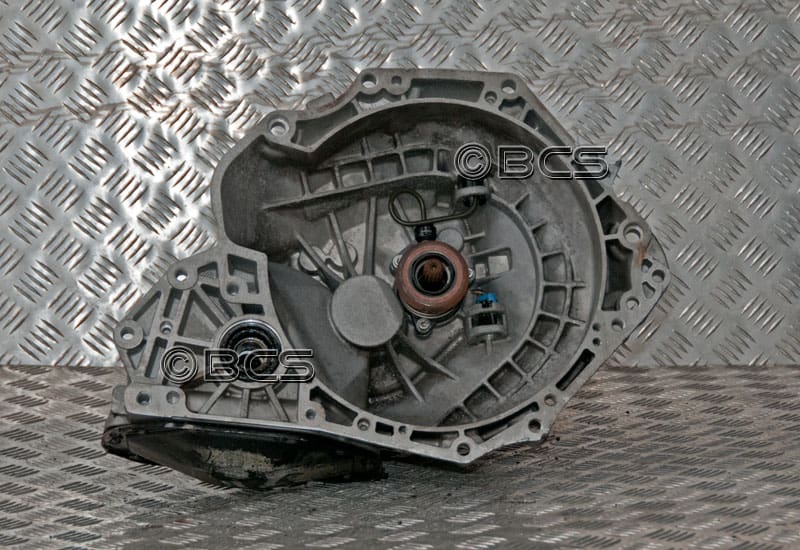

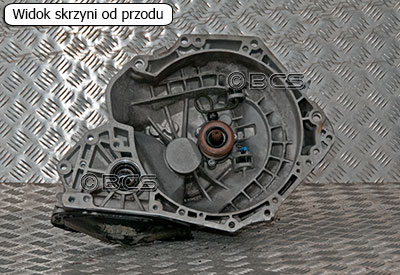

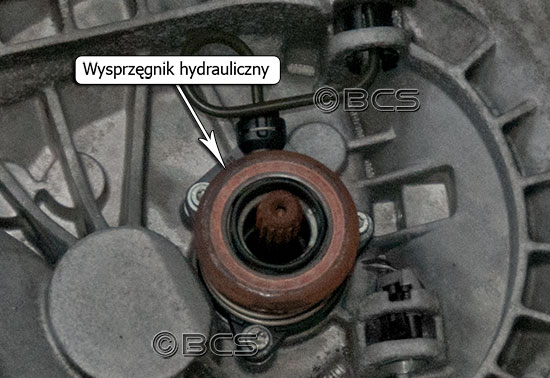

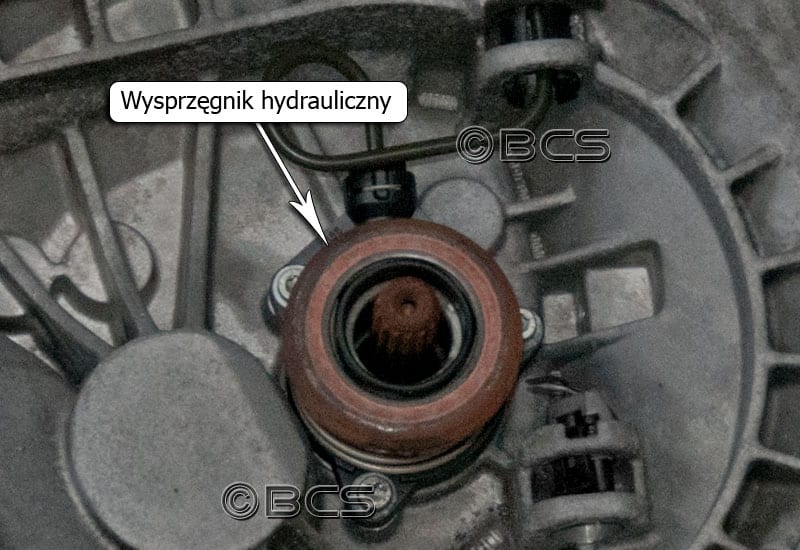

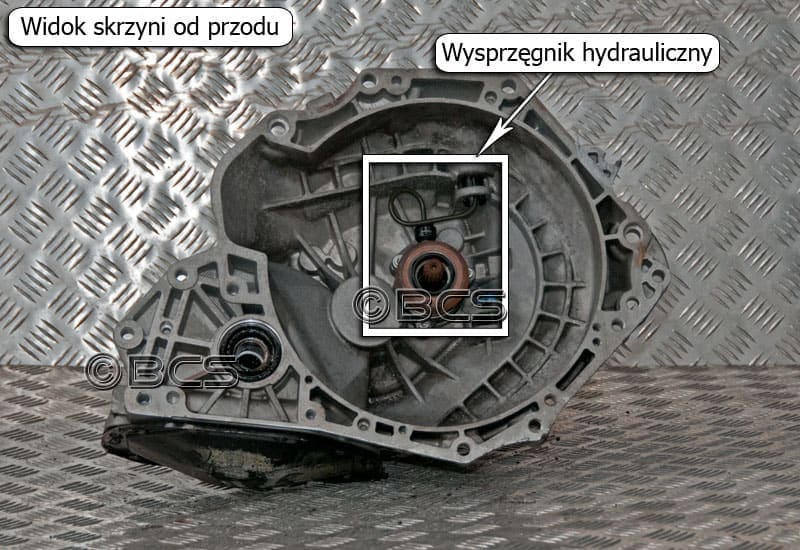

W układzie hydraulicznym wysprzęglik porusza się na wałku sprzęgłowym naciskając na docisk sprzęgła. Wysprzęglik zwiększa swoją objętość pod wpływem ciśnienia w układzie hydraulicznym po naciśnięciu pedału sprzęgła przez kierowcę.

Wysprzęglanie w skrzyni biegów F13 1 Wysprzęglanie w skrzyni biegów F13 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F13

W samochodach, w których zamontowana jest skrzynia biegów F13 odczyt prędkości realizowany jest na dwa sposoby.

W pierwszym przypadku prędkość odczytywana jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione.
Odczyt prędkości w skrzyniach biegów F13 1 Odczyt prędkości w skrzyniach biegów F13 2

W przypadku, gdy prędkość odczytywana jest bezpośrednio ze skrzyni biegów, nad mechanizmem różnicowym znajduje się wkręcony czujnik elektroniczny przekazujący informację o prędkości do licznika w sposób elektryczny.

Odczyt prędkości w skrzyniach biegów F13 3 Odczyt prędkości w skrzyniach biegów F13 4

ŁAPY MOCUJĄCE W SKRZYNIACH BIEGÓW F13

Łapa mocująca to element, który mocuje skrzynię biegów do karoserii samochodu. W skrzyniach biegów Opel typu F13 występowały dwa rodzaje łap - łapa mocująca z boku skrzyni oraz łapa mocująca od góry skrzyni biegów.

W nowszych skrzyniach typu F13 z wysprzęglaniem hydraulicznym, w obudowie skrzyni były otwory montażowe na oba rodzaje łap, natomiast w starszych skrzyniach z wysprzęglaniem na linkę występowały tylko otwory montażowe dla łapy mocowanej z boku skrzyni.


Łapy mocujące w skrzyniach biegów F13 1 Łapy mocujące w skrzyniach biegów F13 2
Łapy mocujące w skrzyniach biegów F13 3 Łapy mocującew skrzyniach biegów F13 4

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F13

Wybierak biegów przekazuje ruch gałki zmiany biegów z kabiny kierowcy bezpośrednio na mechanizmy znajdujace się w skrzyni biegów. Dzięki niemu można włączać i wyłączać biegi. Ruch przekazywany jest dzięki zespołowi linek

Wybierak biegów w skrzyni F13 1 Wybierak biegów w skrzyni F13 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F13

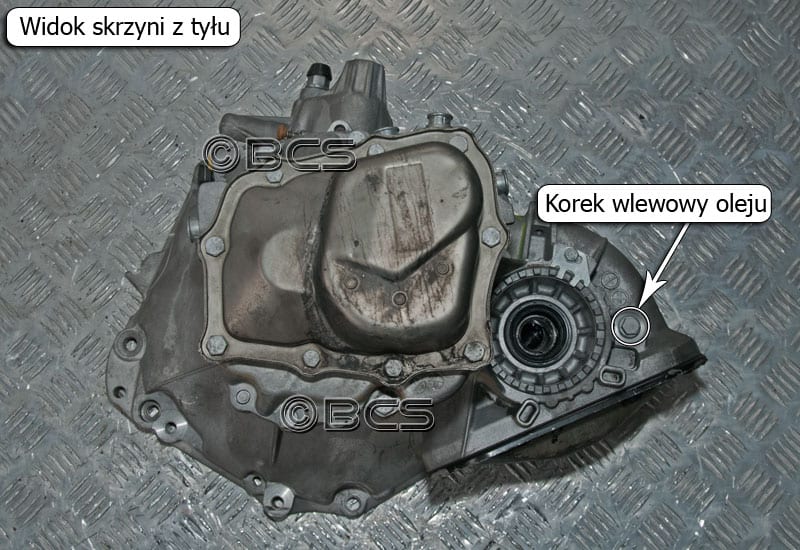

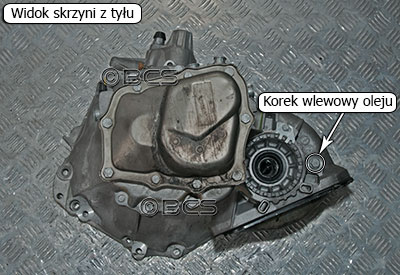

Do wlewania oleju służy korek znajdujący się obok miejsca, w którym zamontowana jest półoś napędzająca koło od strony kierowcy. By zlać olej należy odkręcić pokrywę mechanizmu różnicowego. Przy montażu dekla mechanizmu różnicowego należy go odpowiednio uszczelnić stosując uszczelkę lub masę uszczelniającą.

Korki olejowe w skrzyni F13 1 Korki olejowe w skrzyni F13 2

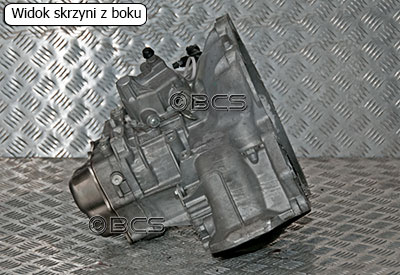

Skrzynie biegów Opel typu F13 napędzają przednie koła samochodu i są przekładniami 5 biegowymi. Posiadają kompaktową obudowę.

SYMBOL (KOD) SKRZYNI BIEGÓW F13

Z tyłu skrzyni biegów pod pokrywą 5 biegu znajduje się kompletny numer skrzyni biegów, w którym rówież umieszczony jest jej symbol. Skrzynie biegów F13 były oznaczane na 3 sposoby. W starszych wersjach tych skrzyni oznaczenie typu F13 widniało na górze skrzyni obok wybieraka biegów.

Symbol skrzyni biegów F13 1 Symbol skrzyni biegów F13 2Symbol skrzyni biegów F13 3 Symbol skrzyni biegów F13 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F13

W skrzyniach biegów F13 mają zastosowanie dwa rodzaje wysprzęglania: mechaniczne tzw. na linkę i hydrauliczne z wysprzęglikiem znajdującym się wewnątrz obudowy sprzęgła.


Typ1

W układzie wysprzęglania "na linkę" łożysko wyciskowe poruszane jest mechanicznie za pośrednictwem linki, która napędzana jest pedałem sprzęgła. Dźwignia porusza łożyskiem wyciskowym, które przesuwa sie po wałku sprzęgłowym. Łożysko naciskając na docisk sprzęgła powoduje rozłączenie skrzyni biegów od silnika.

Skrzynia biegów F12 wysprzęganie 1 Skrzynia biegów F13 wysprzęganie 2

Typ2

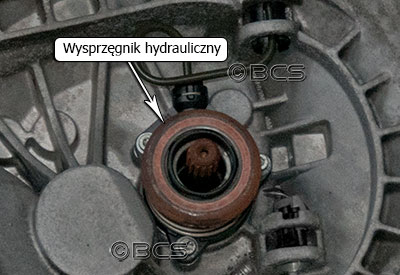

W układzie hydraulicznym wysprzęglik porusza się na wałku sprzęgłowym naciskając na docisk sprzęgła. Wysprzęglik zwiększa swoją objętość pod wpływem ciśnienia w układzie hydraulicznym po naciśnięciu pedału sprzęgła przez kierowcę.

Skrzynia biegów F13 wysprzęganie 1 Skrzynia biegów F13 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F13

W samochodach, w których zamontowana jest skrzynia biegów F13 odczyt prędkości realizowany jest na dwa sposoby.

W pierwszym przypadku prędkość odczytywana jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione.

Skrzynia biegów F13 odczyt prędkości 1Skrzynia biegów F13 odczyt prędkości 2

W przypadku, gdy prędkość odczytywana jest bezpośrednio ze skrzyni biegów, nad mechanizmem różnicowym znajduje się wkręcony czujnik elektroniczny przekazujący informację o prędkości do licznika w sposób elektryczny.

Skrzynia biegów F13 odczyt prędkości 3Skrzynia biegów F13 odczyt prędkości 4

ŁAPY MOCUJĄCE W SKRZYNIACH BIEGÓW F13

Łapa mocująca to element, który mocuje skrzynię biegów do karoserii samochodu. W skrzyniach biegów Opel typu F13 występowały dwa rodzaje łap - łapa mocująca z boku skrzyni oraz łapa mocująca od góry skrzyni biegów.

W nowszych skrzyniach typu F13 z wysprzęglaniem hydraulicznym, w obudowie skrzyni były otwory montażowe na oba rodzaje łap, natomiast w starszych skrzyniach z wysprzęglaniem na linkę występowały tylko otwory montażowe dla łapy mocowanej z boku skrzyni.

Skrzynia biegów F13 łapy mocujące 1 Skrzynia biegów F13 łapy mocujące 2Skrzynia biegów F13 łapy mocujące 3Skrzynia biegów F13 łapy mocujące 4

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F13

Wybierak biegów przekazuje ruch gałki zmiany biegów z kabiny kierowcy bezpośrednio na mechanizmy znajdujace się w skrzyni biegów. Dzięki niemu można włączać i wyłączać biegi. Ruch przekazywany jest dzięki zespołowi linek.

Skrzynia biegów F13 wybierak biegów 1 Skrzynia biegów F13 wybierak biegów 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F13

Do wlewania oleju służy korek znajdujący się obok miejsca, w którym zamontowana jest półoś napędzająca koło od strony kierowcy. By zlać olej należy odkręcić pokrywę mechanizmu różnicowego. Przy montażu dekla mechanizmu różnicowego należy go odpowiednio uszczelnić stosując uszczelkę lub masę uszczelniającą.

Skrzynia biegów F13 korki olejowe 1 Skrzynia biegów F13 korki olejowe 2
