www.skrzynie.com.pl - poradniki - skrzynie biegów Skoda typ 0A4 5 biegowa Skrzynie biegów SKODA - typ 0A4 - 5 biegowa

Skrzynie biegów SKODA - typ 0A4
PORADNIKI SKODA
KATEGORIE W SKLEPIE

5 biegowe manualne skrzynie biegów Skoda typu 0A4 są bliźniaczymi konstrukcjami w stosunku do tego samego typu skrzyni biegów z 6 biegami. Różnica polega na krótszej tylnej obudowie skrzni biegów i oczywiście braku biegu szóstego.

Skrzynię 6 biegową typu 0A4 możesz zobaczyć - TU

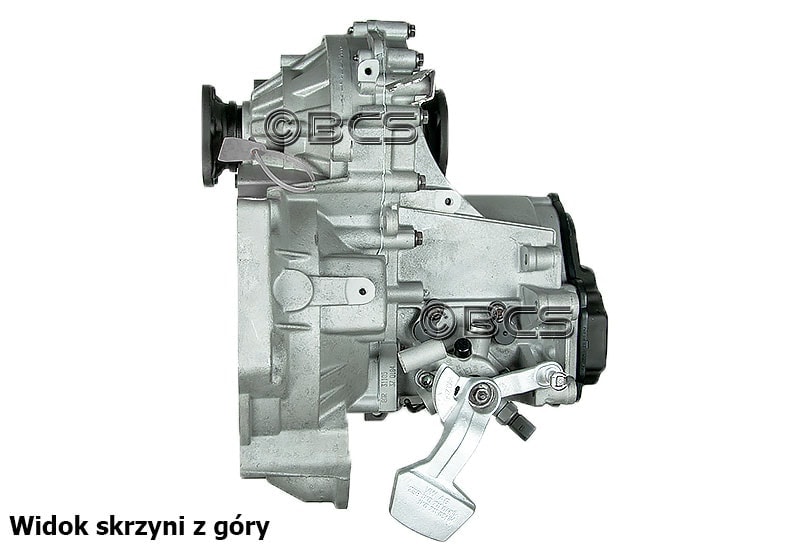

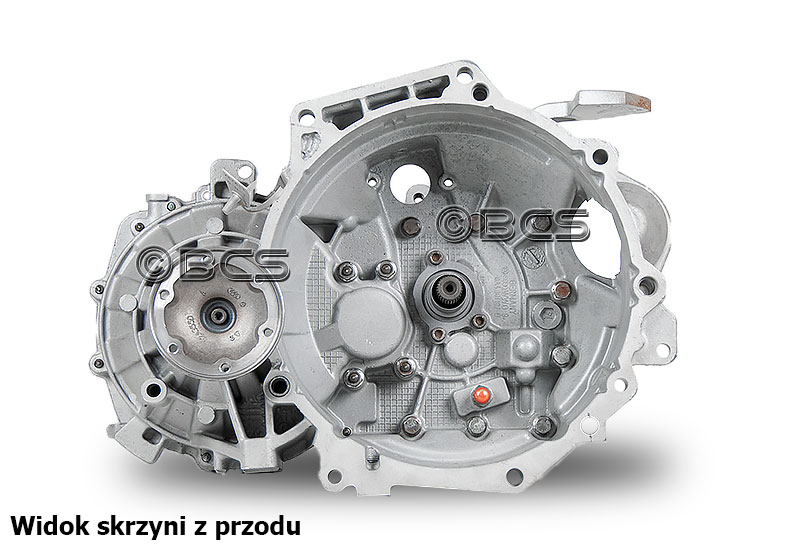

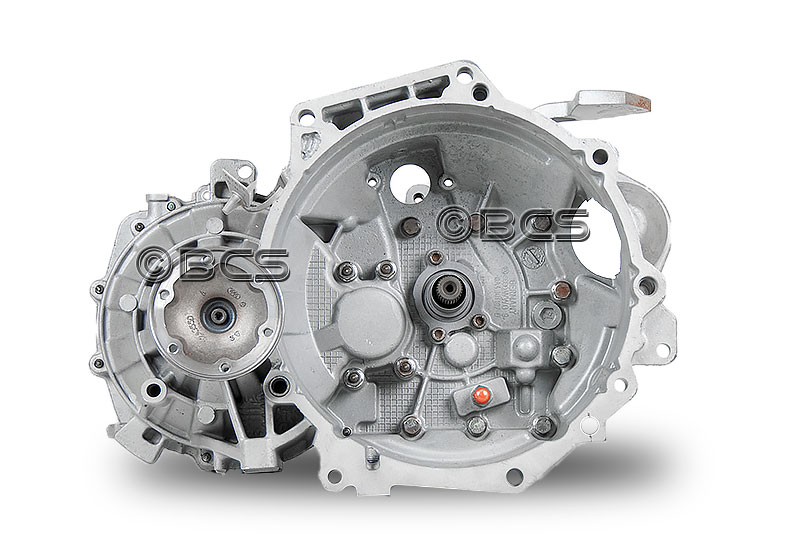

Skrzynie biegów Skoda typu 0A4 to manualne przekładnie napędzające przednie koła samochodu. Rozrusznik w tej konstrukcji montowany jest od strony chłodnicy na skrzyni biegów (głowiczka rozrusznika skierowana jest w kierunku silnika). Skrzynie typu 0A4 są konstrukcjami zamkniętymi, do których półosie montowane są za pośrednictwem zabieraków osadzonych w mechanizmie różnicowym. Taka budowa skrzyni biegów umożliwia demontaż półosi lub skrzyni biegów bez konieczności zlewania oleju.


TYP SKRZYNI BIEGÓW

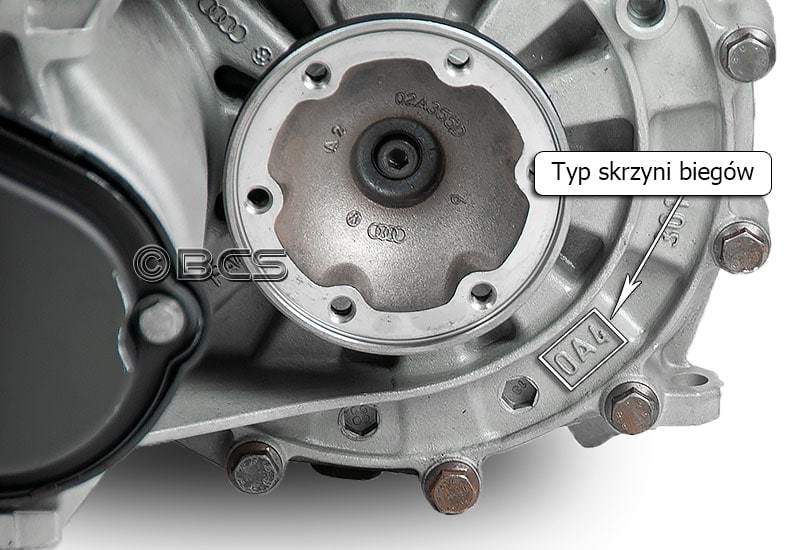

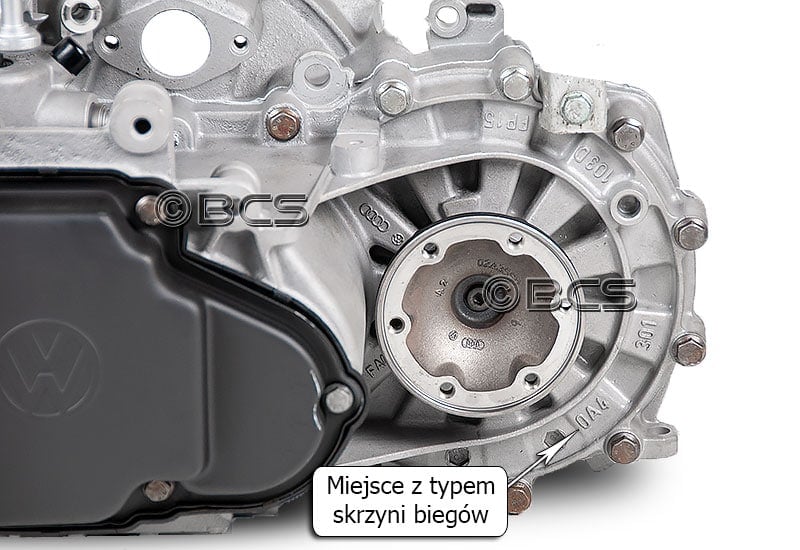

Typ skrzyni biegów 0A4 oznaczony jest w postaci wypukłego nadlewu w miejscu wskazanym na poniższych zdjęciach - obok zabieraka półosi napędzającej koło od strony kierowcy.

Skrzynia biegów Skoda 0A4 1 Skrzynia biegów Skoda 0A4 2
Skrzynia biegów Skoda 0a4 3 Skrzynia biegów Skoda 0A4 4

RÓŻNICE MIĘDZY 5, a 6 BIEGOWĄ SKRZYNIĄ BIEGÓW TYPU 0A4

Skrzynie biegów typu 0A4 występują w dwóch rodzajach:

skrzynia 5 biegowa i skrzynia 6 biegowa.

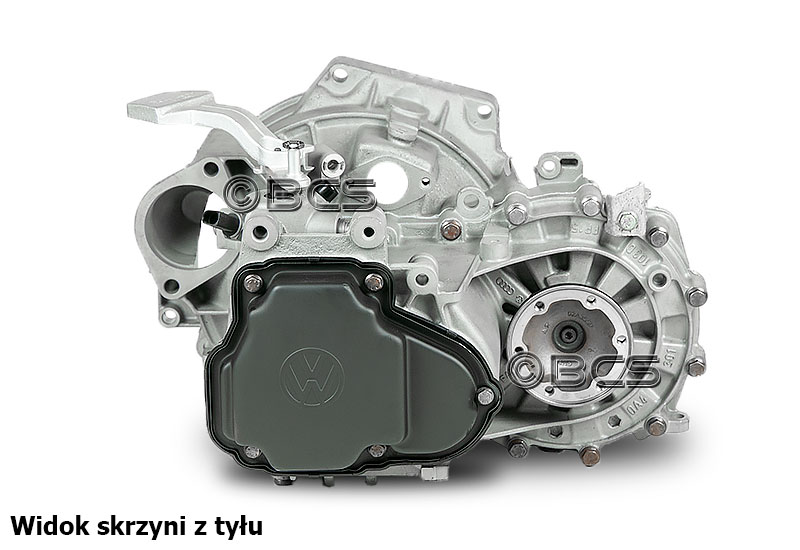

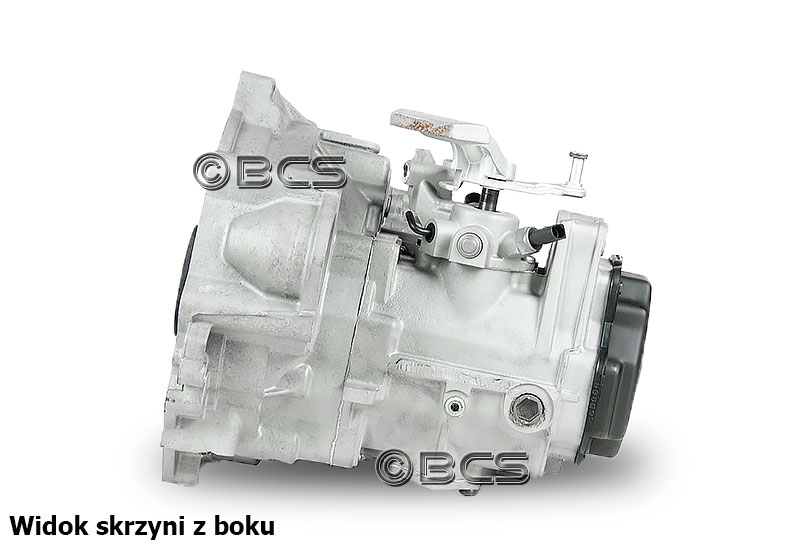

Zasadnicza różnica między tymi skrzyniami polega na ilości biegów, a to wpływa na konstrukcję tylnej obudowy. W skrzyni 5 biegowej tylna obudowa jest krótsza i zamknięta metalowym deklem (oryginalnie w kolorze czarnym). Skrzynia 6 biegowa ma dłuższą tylną obudowę, zamkniętą deklem aluminiowym. Pozostałe elementy konstrukcji min. przednia i środkowa obudowa, elementy mocujące wybierak itp. są takie same w obu typach skrzyń.

Skrzynia 5 biegowa Skrzynia 6 biegowa
Skrzynia biegów Skoda 0A4 5 biegowa Skrzynia biegów Skoda 0A4 6 biegowa
Skrzynia biegów Skoda 0A4 różnice 1 Skrzynia biegów Skoda 0A4 różnice 2

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 0A4

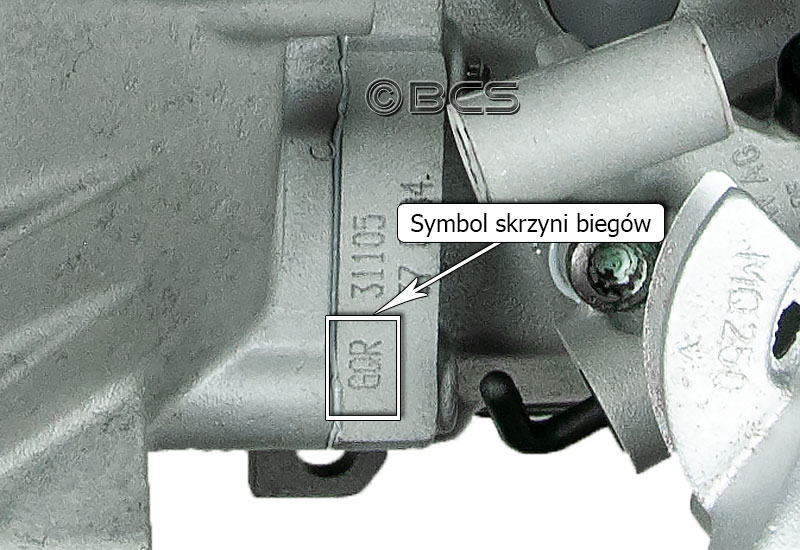

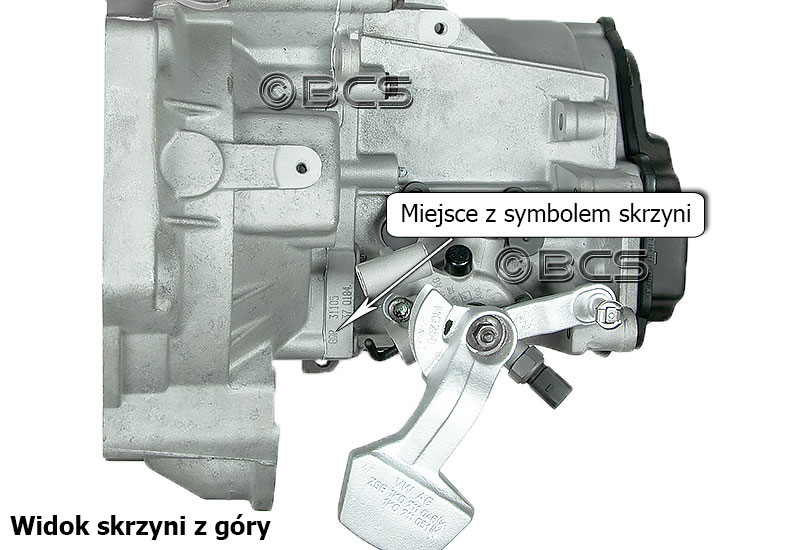

W skrzyniach biegów Skoda typu 0A4 symbol naniesiony jest elektroiskrowo (wygrawerowany) w miejscu wskazanym na zdjęciach. Odczyt symbolu skrzyni biegów bezpośrednio w komorze silnika jest częściowo utrudniony przez system napędu wybieraka, ale po uprzednim wyczyszczeniu pola numerowego można go odczytać. Przy odczycie przydaje sie latarka lub lampa.

Skrzynia biegów symbol skrzyni 0A4 - 1 Skrzynia biegów symbol skrzyni 0A4 - 2
Skrzynia biegów symbol skrzyni 0A4 - 3 Skrzynia biegów symbol skrzyni 0A4 - 4

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

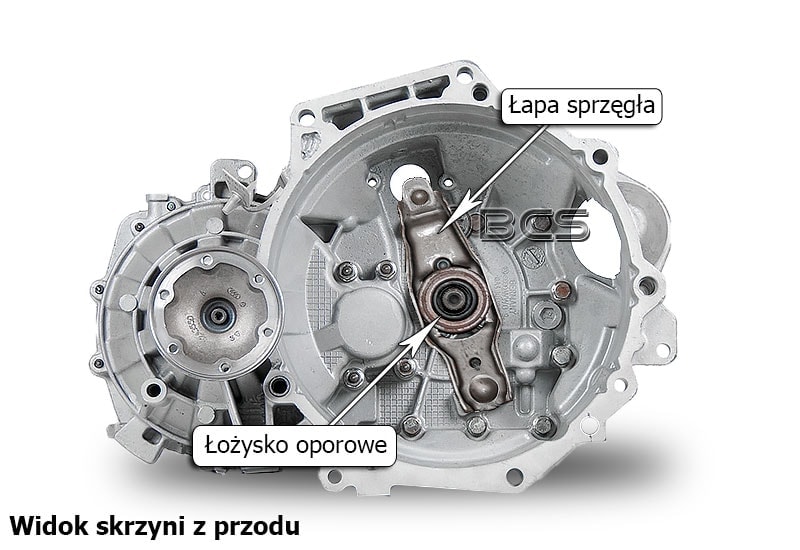

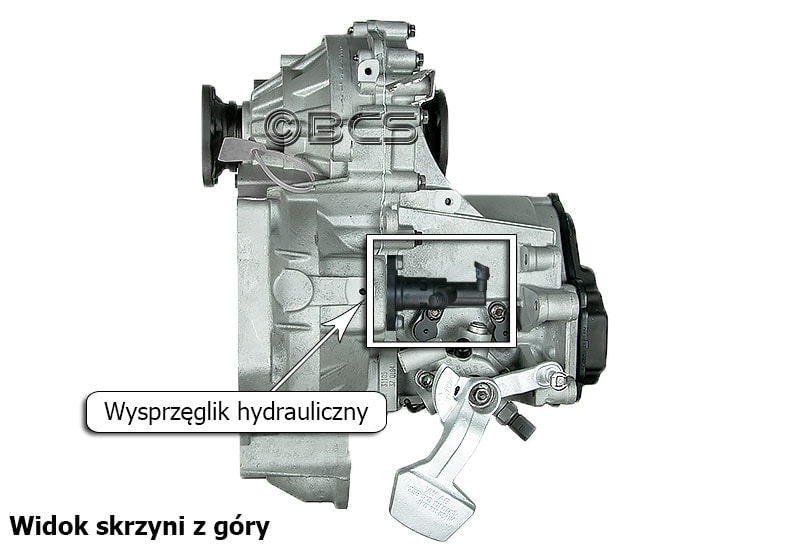

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.


Skrzynia biegów Skoda 0A4 wysprzęganie hydrauliczne 1 Skrzynia biegów Skoda 0A4 wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 0A4

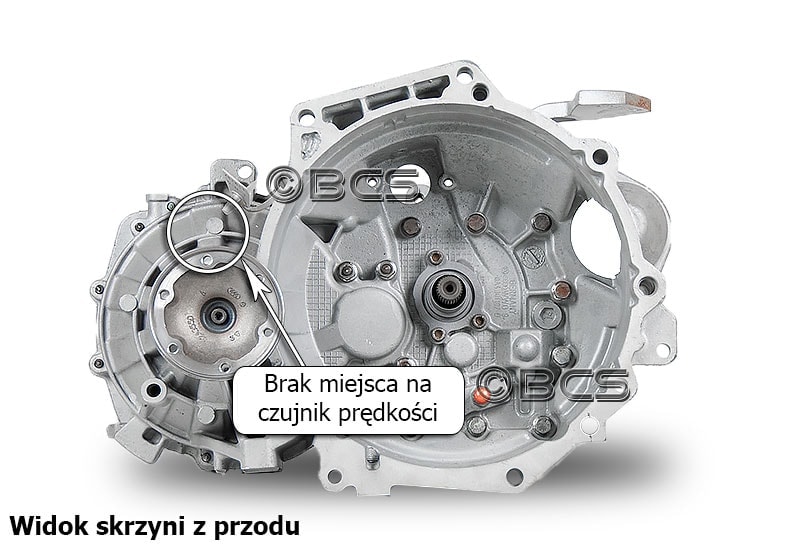

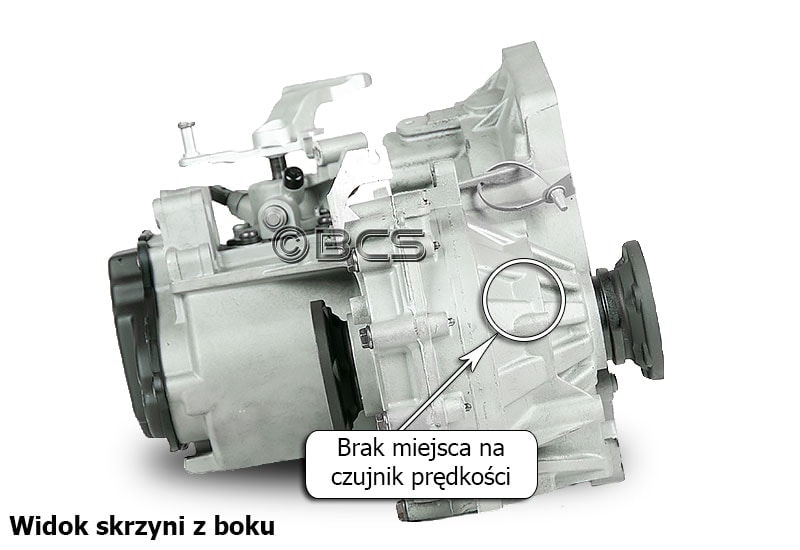

W samochodach Skoda ze skrzyniami biegów typu 0A4 odczyt prędkości nie jest pobierany ze skrzyni biegów lecz z modułu ABS.

Skrzynia biegów 0A4 czujnik prędkości 1 Skrzynia biegów 0A4 czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW 0A4

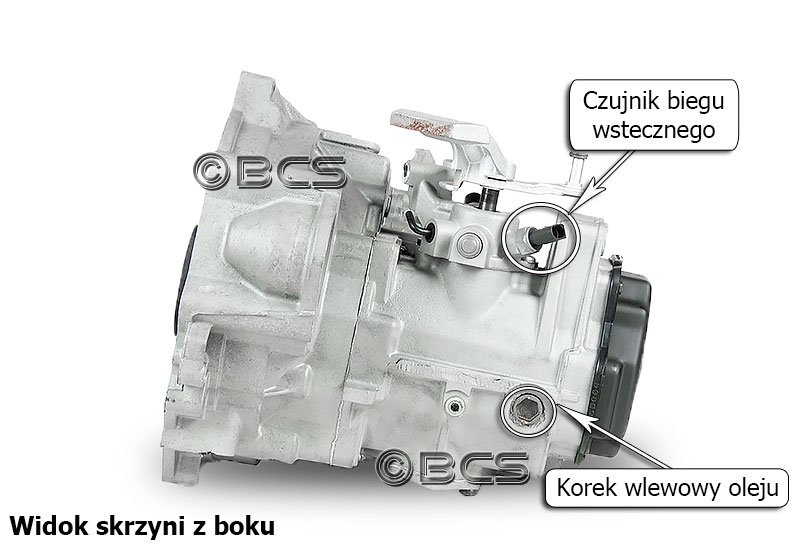

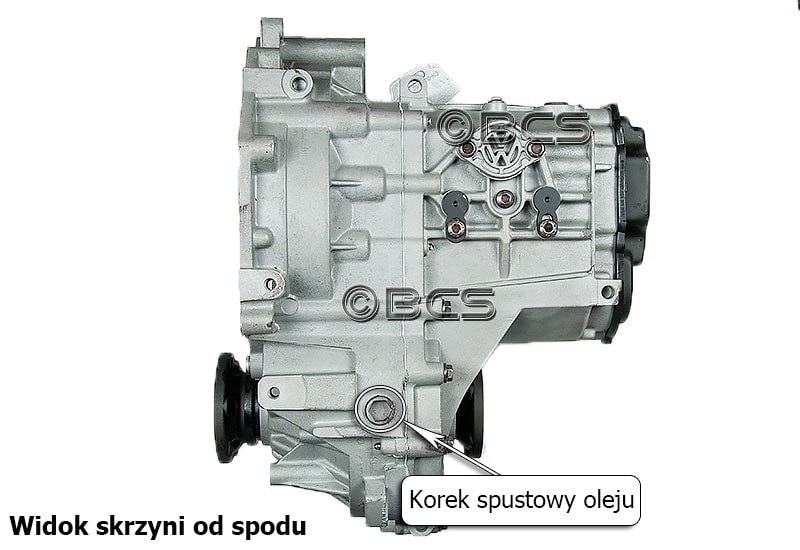

Na zdjęciach poniżej wskazano miejsca wlewania i zlewania oleju w skrzyniach biegów Skoda typu 0A4. Dodatkowo na pierwszym zdjęciu wskazano również czujnik biegu wstecznego. Po jego demontażu można przez otwór, w którym jest zamontowany, wlać lub dolać olej. Można to wykorzystać w przypadku, gdy nie da się wlać do skrzyni wymaganej ilości oleju poprzez korek wlewowy.


Korki olejowe w skrzyni biegów Skoda 0A4 1 Korki olejowe w skrzyni biegów Skoda 0A4 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 0A4

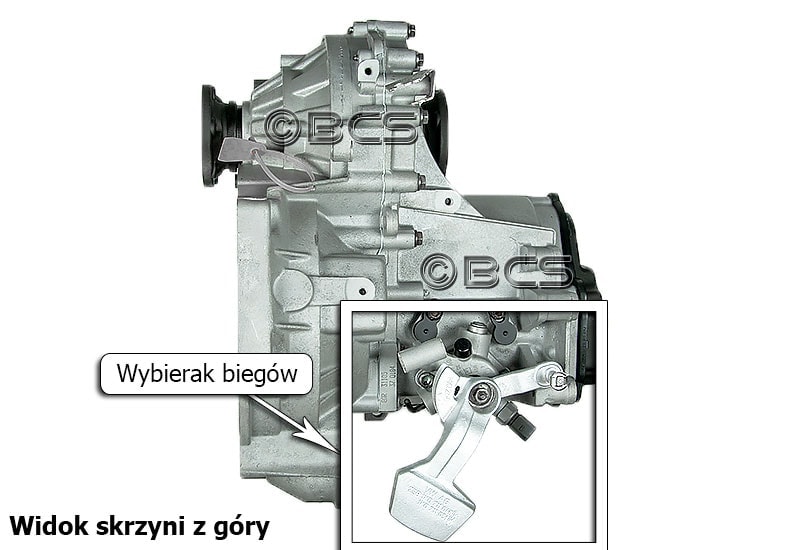

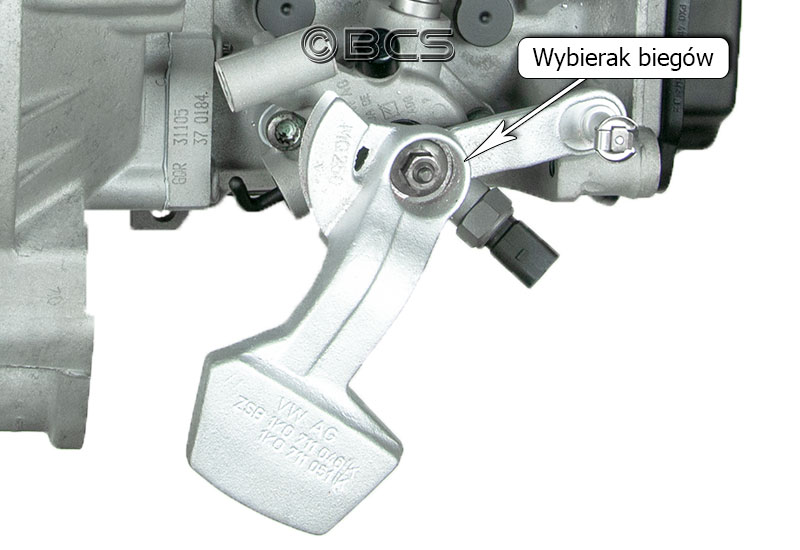

Mechanizm wybierania biegów w skrzyniach biegów typu 0A4 poruszany jest za pomoca linek. Do gałki zmiany biegów w kabinie kierowcy podpięte są linki, które przy zmianie odpowiednich biegów poruszają wodzik, który włącza odpowiednie biegi w skrzyni biegów.

Skrzynia biegów Skoda 0A4 wybierak biegów 1 Skrzynia biegów Skoda 0A4 wybierak biegów 2

OLEJE DO SKRZYŃ BIEGÓW SKODA 0A4 - 5 biegowa

Olejem dedykowanym do skrzyni biegów 0A4 5 - biegowej jest olej przekładniowy o oznaczeniu serwisowym VW G070726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni VW 0AG - VW G070726A2Zamiennik oleju oryginalnego do skrzyni 0AF

5 biegowe manualne skrzynie biegów Skoda typu 0A4 są bliźniaczymi konstrukcjami w stosunku do tego samego typu skrzyni biegów z 6 biegami. Różnica polega na krótszej tylnej obudowie skrzni biegów i oczywiście braku biegu szóstego.

Skrzynię 6 biegową typu 0A4 możesz zobaczyć - TU

Skrzynie biegów Skoda typu 0A4 to manualne przekładnie napędzające przednie koła samochodu. Rozrusznik w tej konstrukcji montowany jest od strony chłodnicy na skrzyni biegów (głowiczka rozrusznika skierowana jest w kierunku silnika). Skrzynie typu 0A4 są konstrukcjami zamkniętymi, do których półosie montowane są za pośrednictwem zabieraków osadzonych w mechanizmie różnicowym. Taka budowa skrzyni biegów umożliwia demontaż półosi lub skrzyni biegów bez konieczności zlewania oleju.



TYP SKRZYNI BIEGÓW

Typ skrzyni biegów 0A4 oznaczony jest w postaci wypukłego nadlewu w miejscu wskazanym na poniższych zdjęciach - obok zabieraka półosi napędzającej koło od strony kierowcy.

Skrzynia biegów Skoda 0A4 1 Skrzynia biegów Skoda 0A4 2Skrzynia biegów Skoda 0A4 3 Skrzynia biegów Skoda 0A4 4

Różnice między 5, a 6 biegową skrzynią typu 0A4

Skrzynie biegów typu 0A4 występują w dwóch rodzajach:

skrzynia 5 biegowa i skrzynia 6 biegowa.

Zasadnicza różnica między tymi skrzyniami polega na ilości biegów, a to wpływa na konstrukcję tylnej obudowy. W skrzyni 5 biegowej tylna obudowa jest krótsza i zamknięta metalowym deklem (oryginalnie w kolorze czarnym). Skrzynia 6 biegowa ma dłuższą tylną obudowę, zamkniętą deklem aluminiowym. Pozostałe elementy konstrukcji min. przednia i środkowa obudowa, elementy mocujące wybierak itp. są takie same w obu typach skrzyń.

Skrzynia 5 biegowa
Skrzynia biegów symbol skrzyni 0A4 5 biegowa 1Skrzynia biegów symbol skrzyni 0A4 5 biegowa 2
Skrzynia 6 biegowa
Skrzynia biegów symbol skrzyni 0A4 6 biegowa 1Skrzynia biegów symbol skrzyni 0A4 6 biegowa

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 0A4

W skrzyniach biegów Skoda typu 0A4 symbol naniesiony jest elektroiskrowo (wygrawerowany) w miejscu wskazanym na zdjęciach. Odczyt symbolu skrzyni biegów bezpośrednio w komorze silnika jest częściowo utrudniony przez system napędu wybieraka, ale po uprzednim wyczyszczeniu pola numerowego można go odczytać. Przy odczycie przydaje sie latarka lub lampa.

Skrzynia biegów symbol skrzyni 0A4 - 1 Skrzynia biegów symbol skrzyni 0A4 - 2 Skrzynia biegów symbol skrzyni 0A4 - 3
Skrzynia biegów symbol skrzyni 0A4 - 4

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.

Skrzynia biegów Skoda 0A4 wysprzęganie hydrauliczne 1 Skrzynia biegów Skoda 0A4 wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 0A4

W samochodach Skoda ze skrzyniami biegów typu 0A4 odczyt prędkości nie jest pobierany ze skrzyni biegów lecz z modułu ABS.

Skrzynia biegów 0A4 czujnik prędkości 1 Skrzynia biegów 0A4 czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW OA4

Na zdjęciach poniżej wskazano miejsca wlewania i zlewania oleju w skrzyniach biegów Skoda typu 0A4. Dodatkowo na pierwszym zdjęciu wskazano również czujnik biegu wstecznego. Po jego demontażu można przez otwór, w którym jest zamontowany, wlać lub dolać olej. Można to wykorzystać w przypadku, gdy nie da się wlać do skrzyni wymaganej ilości oleju poprzez korek wlewowy.

Skrzynia biegów Skoda 0A4 wybierak biegów 1 Skrzynia biegów Skoda 0A4 wybierak biegów 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 0A4

Mechanizm wybierania biegów w skrzyniach biegów typu 0A4 poruszany jest za pomoca linek. Do gałki zmiany biegów w kabinie kierowcy podpięte są linki, które przy zmianie odpowiednich biegów poruszają wodzik, który włącza odpowiednie biegi w skrzyni biegów.

Skrzynia biegów Skoda 0A4 wybierak biegów 1Skrzynia biegów Skoda 0A4 wybierak biegów 2

OLEJE DO SKRZYŃ SKODA 0A4 - 5 biegowa

Olejem dedykowanym do skrzyni biegów 0A4 5 - biegowej jest olej przekładniowy o oznaczeniu serwisowym VW G070726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni 0AF VW G070726A2
