Skrzynie biegów SEAT - typ 0AF
PORADNIKI SEAT
KATEGORIE W SKLEPIE

Skrzynie biegów Seat - typ 0AF

Skrzynie biegów Seat typu 0AF to 5 biegowe przekładnie o kompaktowej, zamkniętej konstrukcji z hydraulicznym układem rozsprzęglania. Posiadają przełożenie główne 4,533; 4,571; 4,357, o stosunkach odpowiednio - 68:15; 64:14; 61:14.

TYP SKRZYNI BIEGÓW

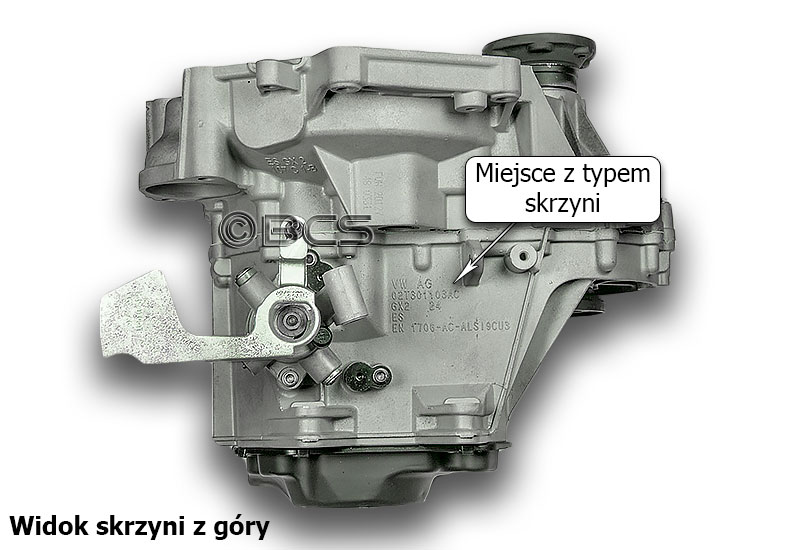

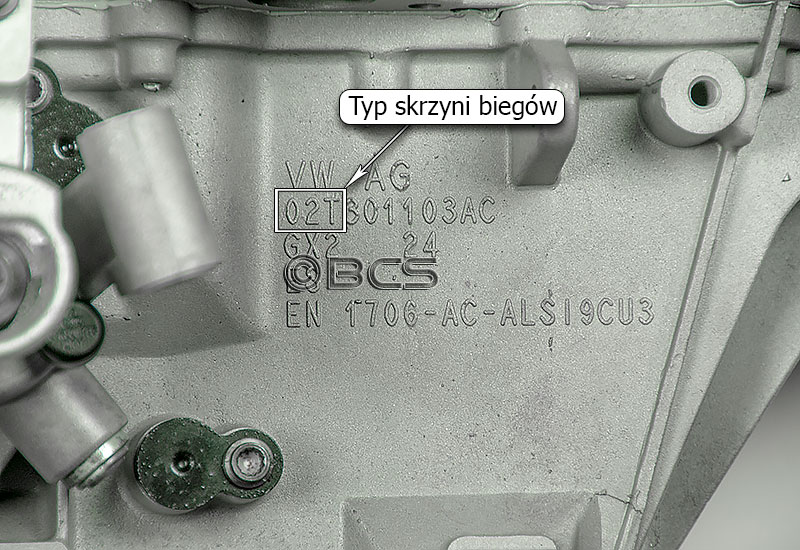

Oznaczenie typu skrzyni biegów 0AF niestety nie jest naniesione na skrzyni biegów. Prawdopodobnie ze względów oszczędnościowych do budowy przekładni 0AF wykorzystano obudowy, z których były składane skrzynie biegów typu 02T. W związku z tym na obudowie skrzyń 0AF widnieje typ 02T. Oznaczenie to znajduje się na górze środkowej obudowy. Jest w postaci wypukłego nadlewu.

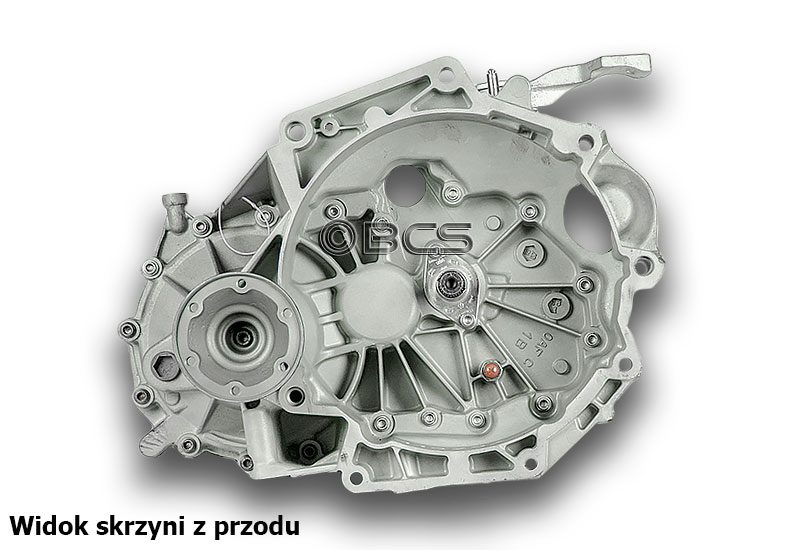

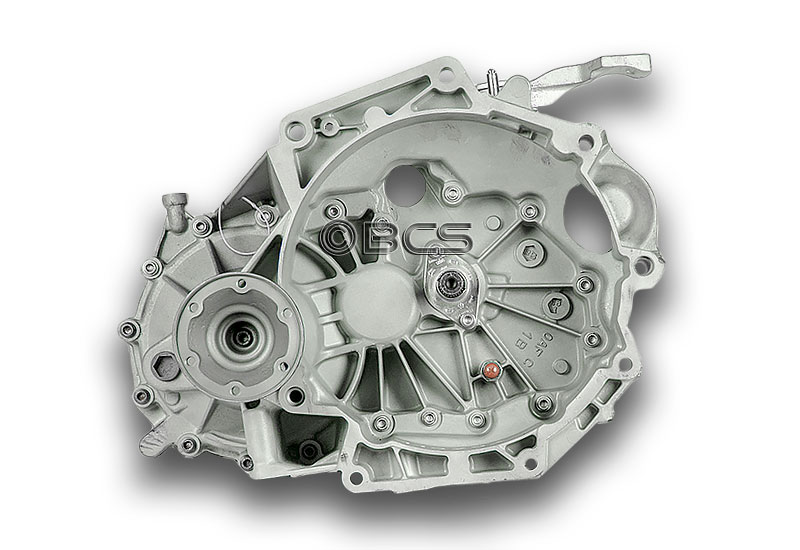

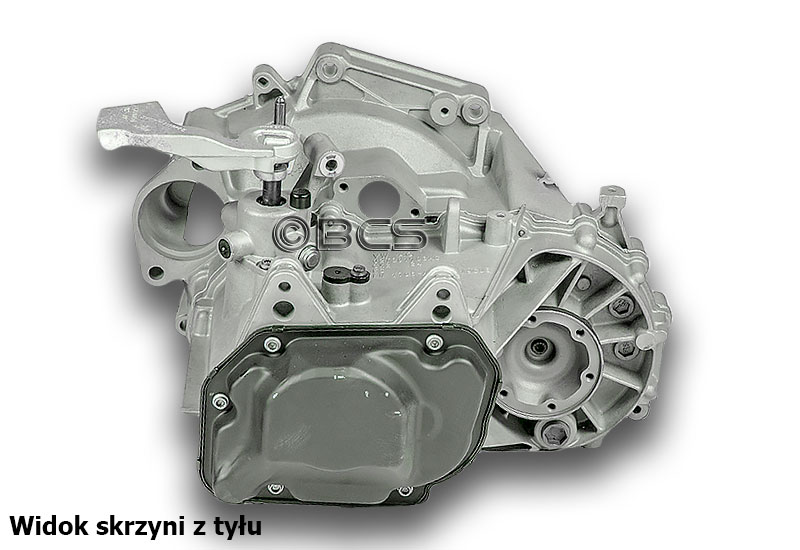

Skrzynia biegów Seat 0AF 1 Skrzynia biegów Seat 0FJ 2
Skrzynia biegów Seat 0AF 3 Skrzynia biegów Seat 0AF 4

SYMBOL / KOD SKRZYNI BIEGÓW - TYP 0AF

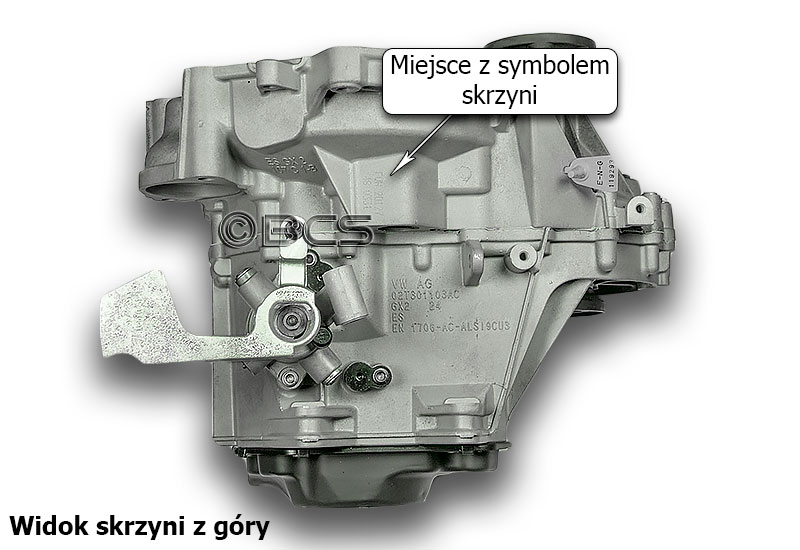

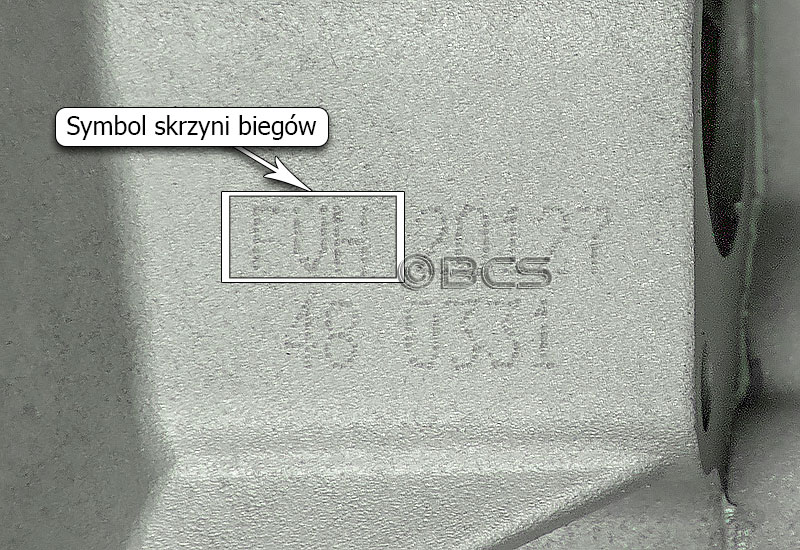

Symbol (kod) skrzyni biegów typu 0AF naniesiony jest na górnej części przedniej obudowy w miejscu wskazanym na rysunku. Kod skrzyni jest wygrawerowany elektroiskrowo. Symbol dość łatwo odczytać patrząc na przekładnię od góry. Najczęściej przed odczytem należy przetrzeć pole numerowe.

Skrzynia biegów symbol skrzyni Seat 0AF - 1 Skrzynia biegów symbol skrzyni Seat 0AF - 2

WYSPRZĘGLANIE W SKRZYNI BIEGÓW TYPU 0AF

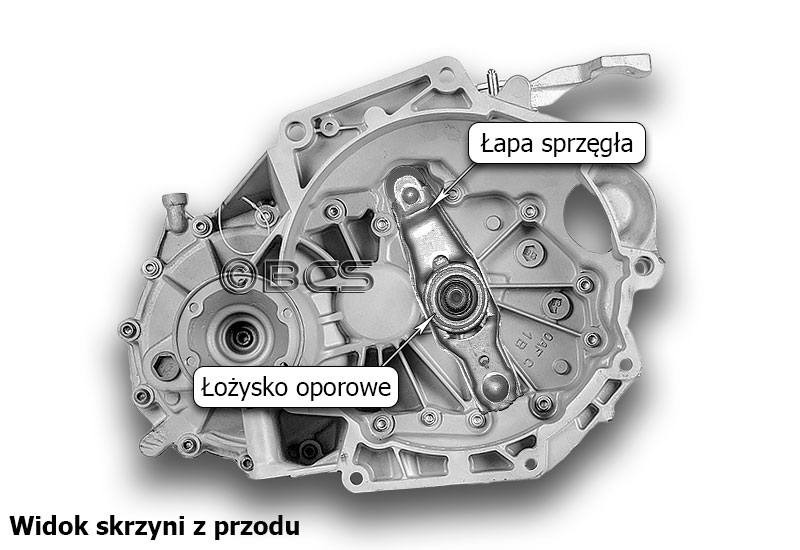

Wysprzęglanie (rozsprzęglanie) to rozłączanie silnika i skrzyni biegów za pośrednictwem sprzęgłą. W skrzyni biegów typu 0AF pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.

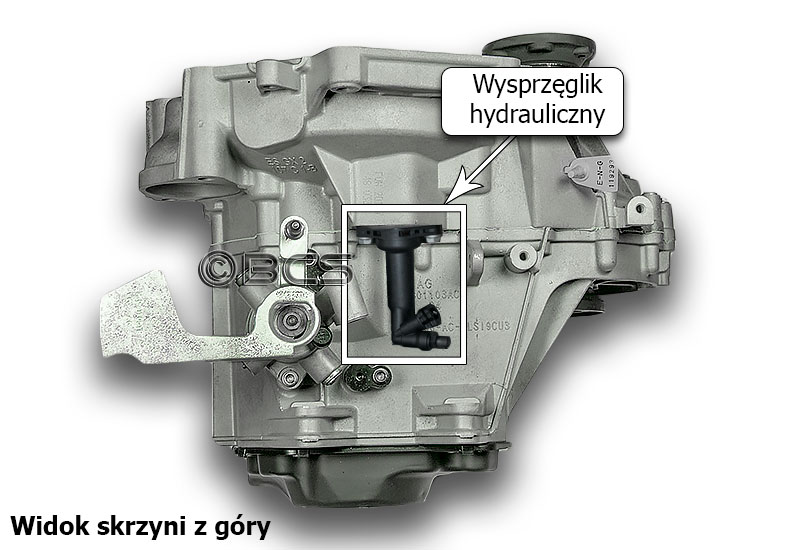

Wysprzęglik hydrauliczny w skrzyni biegów 0AF zamontowany jest na zewnątrz obudowy przekładni w jej górnej części.

Skrzynia biegów Seat 0AF wysprzęganie hydrauliczne 1 Skrzynia biegów Seat 0AF wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 0AF

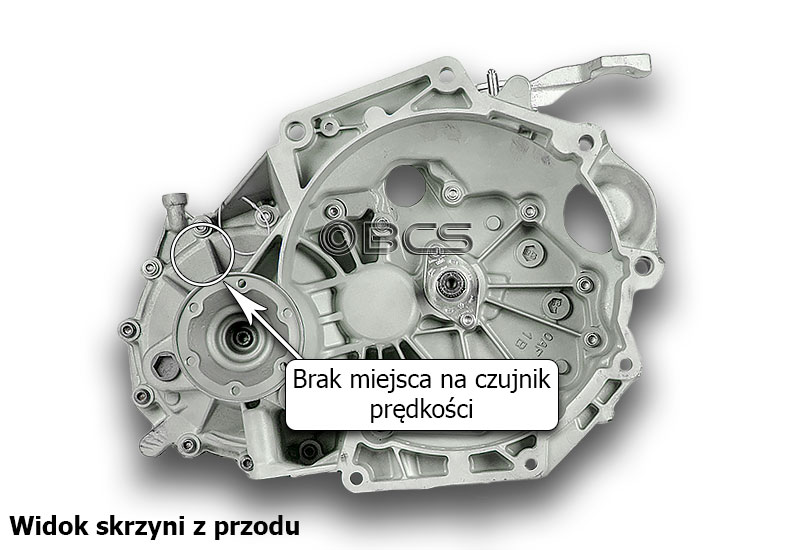

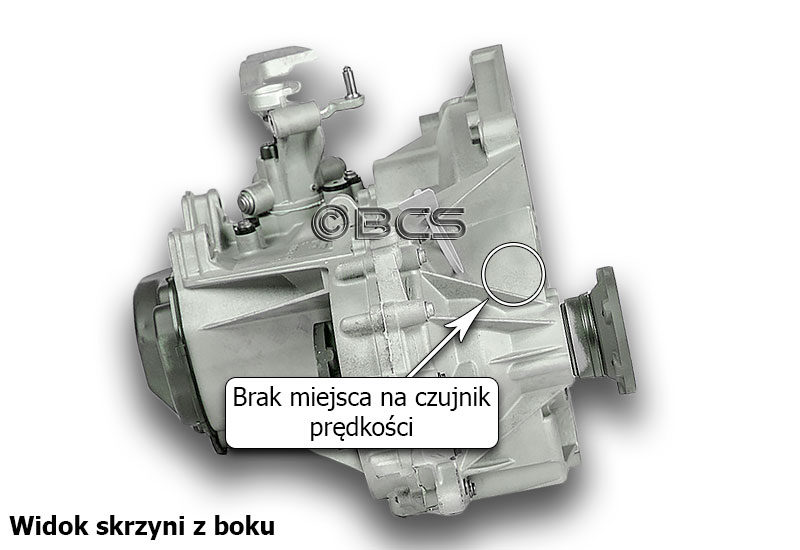

Odczyt prędkości w samochodzie z zamontowaną skrzynią biegów 0AF odbywa się poza przekładnią i jest odczytywane z modułu ABS. W związku z tym skrzynia biegów 0AF nie posiada miejsc montażu czujnika prędkości.

Skrzynia biegów Seat 0AF czujnik prędkości 1 Skrzynia biegów Seat 0AF czujnik prędkości 2

KORKI OLEJOWE W SKRZYNI BIEGÓW 0AF

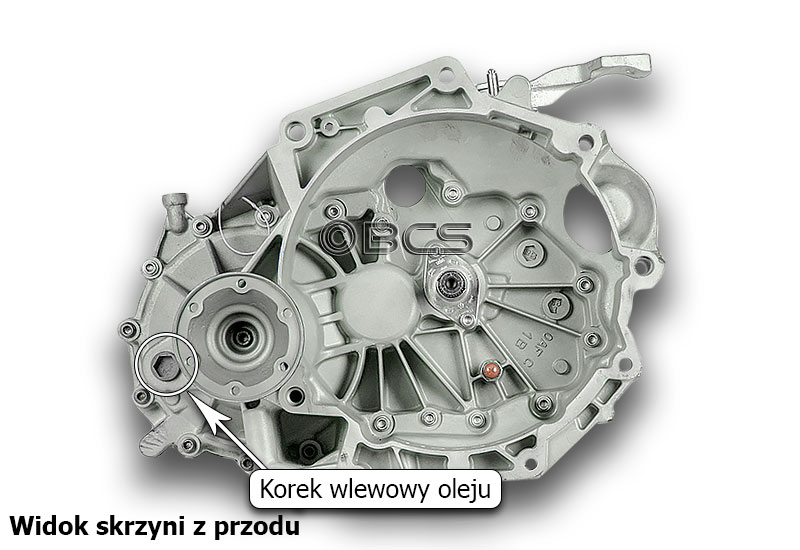

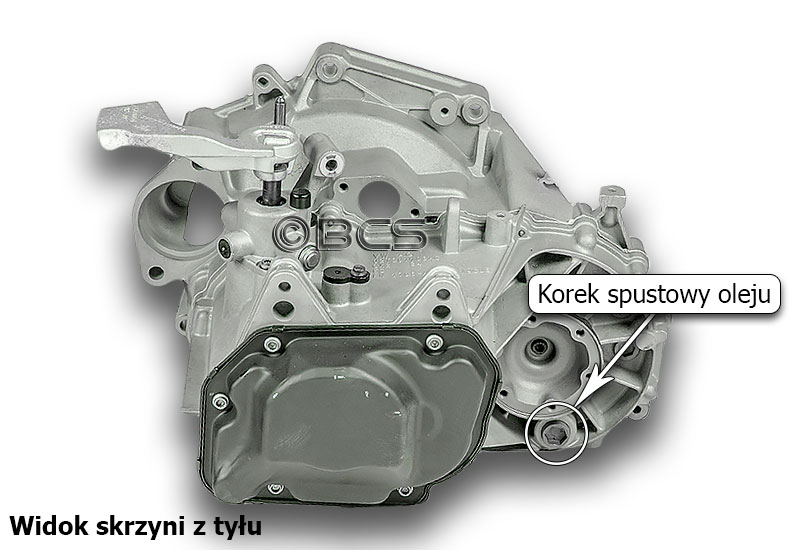

Korki olejowe w skrzyni biegów 0AF umieszczone są w części obudowy, która otacza mechanizm różnicowy. Korek służący do zlewania oleju znajduje się od tylnej strony tej części obudowy pod flanszą zabieraka. Olej do skrzyni biegów Seat 0AF wlewa się przez otwór zaślepiony korkiem, który znajduje się w przedniej części tej obudowy obok flanszy zabieraka.

Korki olejowe w skrzyni biegów Seat 0AF 1 Korki olejowe w skrzyni biegów Seat 0AF 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 0AF

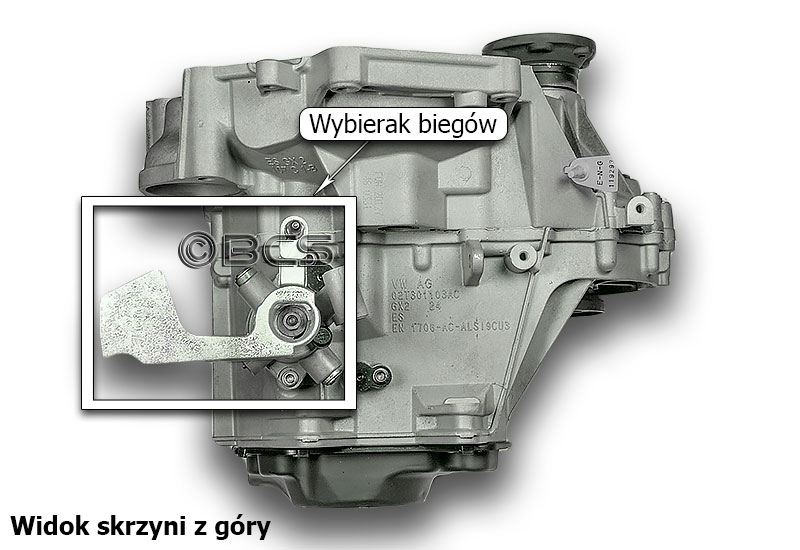

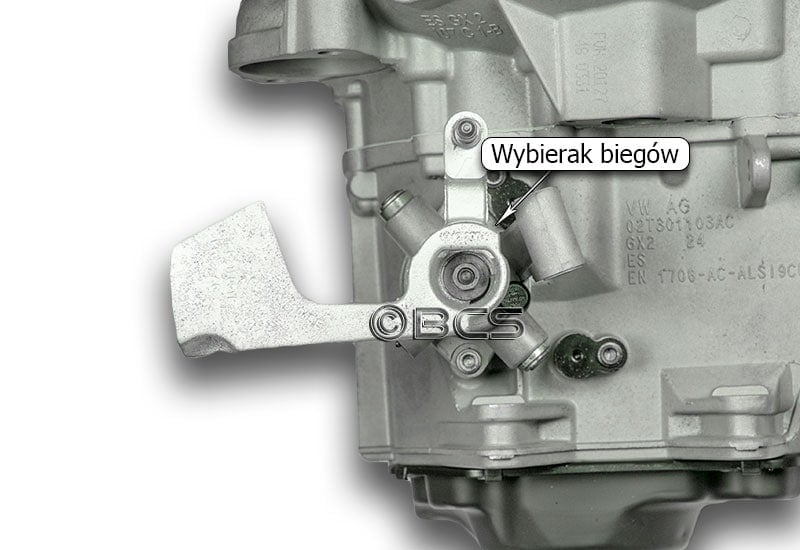

Wybierak biegów jest elementem przenoszącym ruch gałki zmiany biegów na skrzynię biegów. Pozwala to na zmianę biegów wybieranych przez kierowcę. Wybierak biegów skrzyni biegów typu 0AF posiada charakterystyczną przeciwwagę.

Skrzynia biegów Seat 0AF wybierak biegów 1 Skrzynia biegów Seat 0AF wybierak biegów 1

OLEJE DO SKRZYŃ BIEGÓW SEAT 0AF

Olejem dedykowanym do skrzyni biegów 0AF jest olej przekładniowy o oznaczeniu serwisowym VW G060726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni VW 0AF - VW G060726A2Zamiennik oleju oryginalnego do skrzyni 0AF

SYMBOLE SKRZYŃ BIEGÓW NALEŻĄCE DO TYPU 0AF

SKRZYNIE BIEGÓW Seat - TYP 0AF

Skrzynie biegów Seat typu 0AF to 5 biegowe przekładnie o kompaktowej, zamkniętej konstrukcji z hydraulicznym układem rozsprzęglania. Posiadają przełożenie główne 4,533; 4,571; 4,357, o stosunkach odpowiednio - 68:15; 64:14; 61:14.


TYP SKRZYNI BIEGÓW

Oznaczenie typu skrzyni biegów 0AF niestety nie jest naniesione na skrzyni biegów. Prawdopodobnie ze względów oszczędnościowych do budowy przekładni 0AF wykorzystano obudowy z których były składane skrzynie biegów typu 02T. W związku z tym na obudowie skrzyń 0AG widnieje typ 02T. Oznaczenie to znajduje się na górze środkowej obudowy. Jest w postaci wypukłego nadlewu

Skrzynia biegów Seat 0AF 1 Skrzynia biegów Seat 0AF 2Skrzynia biegów Seat 0AF 3 Skrzynia biegów Seat 0AF 4

SYMBOL / KOD SKRZYNI BIEGÓW - TYP 0AF

Symbol (kod) skrzyni biegów typu 0AF naniesiony jest na górnej części przedniej obudowy w miejscu wskazanym na rysunku. Kod skrzyni jest wygrawerowany elektroiskrowo. Symbol dość łatwo odczytać patrząc na przekładnię od góry. Najczęściej przed odczytem należy przetrzeć pole numerowe.

Skrzynia biegów symbol skrzyni 0AF - 1 Skrzynia biegów symbol skrzyni 0AF - 2

WYSPRZĘGLANIE W SKRZYNI BIEGÓW TYPU 0AF

Wysprzęglanie (rozsprzęglanie) to rozłączanie silnika i skrzyni biegów za pośrednictwem sprzęgłą. W skrzyni biegów typu 0AF pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hyrdaulicznym. W układzie pracuje również wysprzęgnik hydrauliczny, który wysuwa bolec pod wpływem zwiekszonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.

Wysprzęglik hydrauliczny w skrzyni biegów 0AF zamontowany jest na zewnątrz obudowy przekładni w jej górnej części.

Skrzynia biegów Seat 0AF wysprzęganie hydrauliczne 1 Skrzynia biegów Seat 0AF wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 0AF

Korki olejowe w skrzyni biegów 0AF umieszczone są w części obudowy która otacza mechanizm różnicowy. Korek służący do zlewania oejun znajduje się od tylnej strony tej części obudowy pod flanszą zabieraka. Olej do skrzyni biegów Seat 0AF wlewa się przez otwór zaślepiony korkiem, który znajduje się w przedniej części tej obudowy obok flanszy zabieraka.

Skrzynia biegów 0AF czujnik prędkości 1 Skrzynia biegów Seat 0AF czujnik prędkości 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 0AF

Wybierak biegów jest elementem przenoszącym ruch gałki zmiany biegów na skrzynię biegów. Pozwala to na zmianę biegów wybieranych przez kierowcę. Wybierak biegów skrzyni biegów typu 0AF posiada charakterystyczną przeciwwagę.

Skrzynia biegów VW 0AJ wybierak biegów 1 Skrzynia biegów VW 0AJ wybierak biegów 1

OLEJE DO SKRZYŃ SEAT 0AF

Olejem dedykowanym do skrzyni biegów 0AF jest olej przekładniowy o oznaczeniu serwisowym VW G060726A2. Doskonałym zamiennikiem oleju serwisowego jest olej FUCHS SINTOFLUID FE 75W. Olej ten spełnia w 100% wymagania stawiane olejowi serwisowemu.

Oryginalny olej do skrzyni 0AF vw G060726a2

KUP TERAZ

Zamiennik oleju G060726A2

KUP TERAZ


SYMBOLE SKRZYŃ BIEGÓW NALEŻĄCE DO TYPU 0AJ
