MANUALNA SKRZYNIA BIEGÓW SKODA - TYP 01E

MANUALNE SKRZYNIE BIEGÓW SKODA - TYP 01E

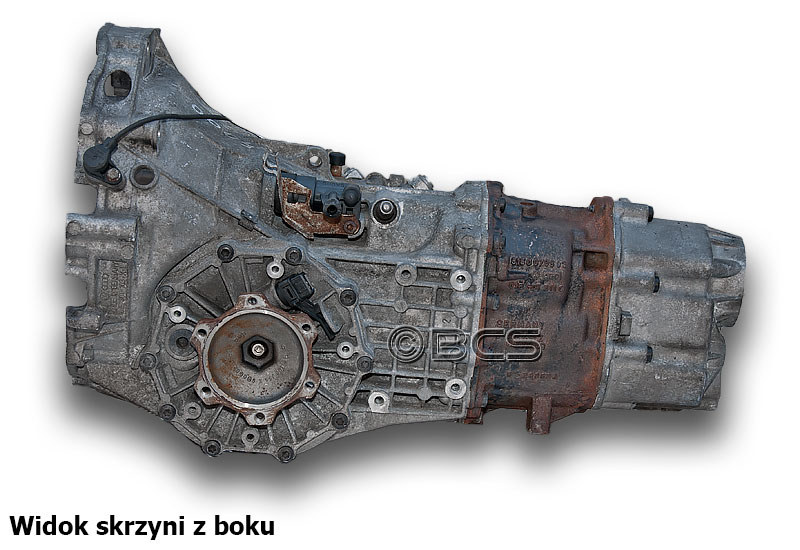

BUDOWA MANUALNEJ SKRZYNI BIEGÓW SKODA - TYP 01E

Skrzynie biegów Skoda typu 01E są przekładniami 6 biegowymi, które napędzają przednie koła. Obudowa skrzyni biegów jest zamknięta, a półosie dokręcane są do zabieraków zamontowanych w mechanizmie różnicowym. Rozrusznik montowany jest bezpośrednio na skrzyni w kierunku silnika. Jego położenie jest od strony chłodnicy.

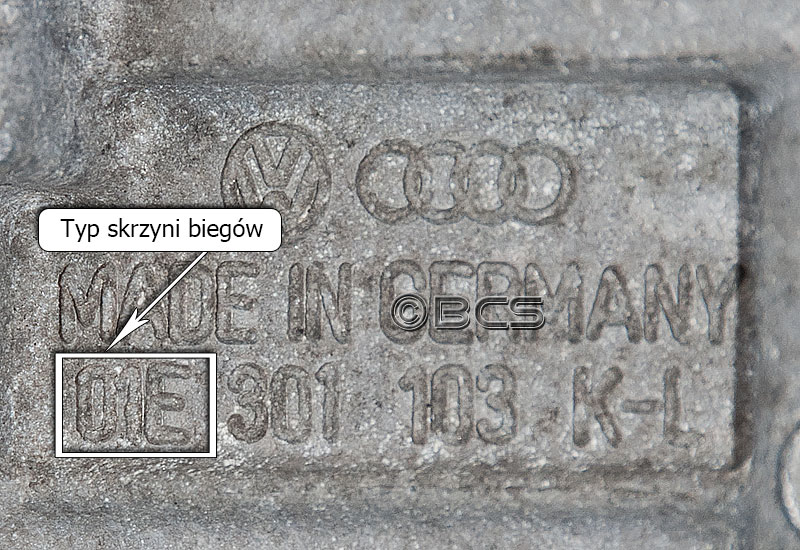

TYP SKRZYNI BIEGÓW

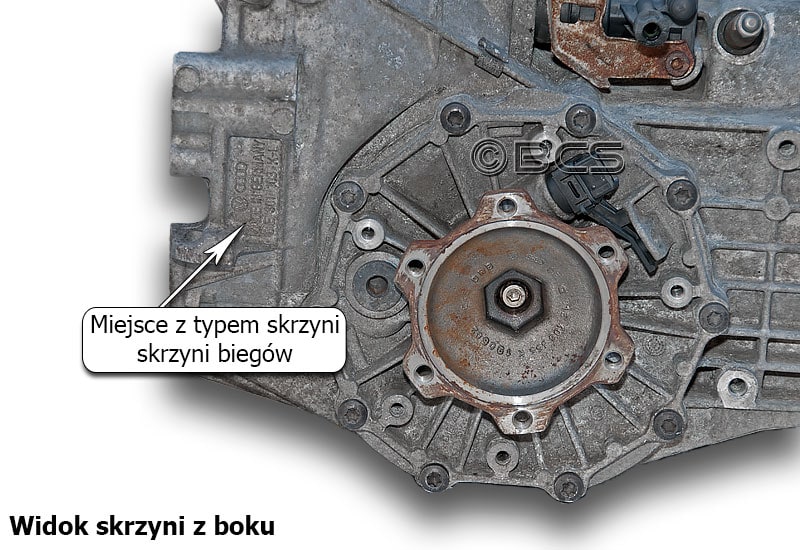

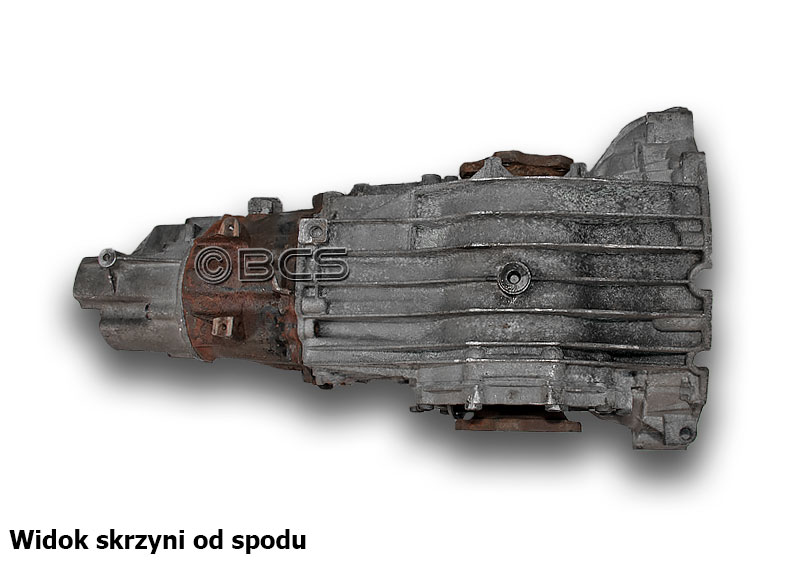

Oznaczenie typu skrzyni biegów Skoda 01E umieszczone jest od spodu skrzyni biegów w postaci wypukłego nadlewu. Odczyt typu skrzyni należy wykonać z podnośnika lub z kanału.

Skrzynia biegów SKODA 01E - 1
Skrzynia biegów SKODA 01E - 2
Skrzynia biegów SKODA 01E - 3
Skrzynia biegów SKODA 01E - 4

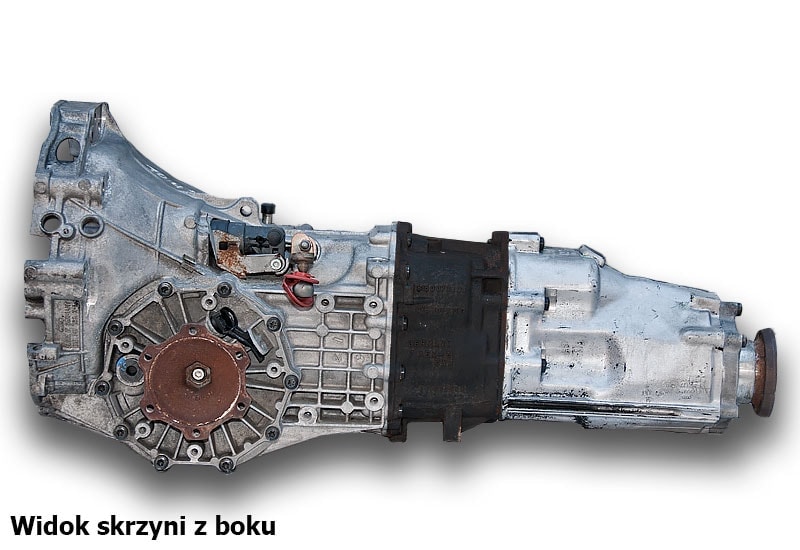

SKRZYNIA TYPU 01E W WERSJI Z NAPĘDEM NA PRZÓD I 4X4

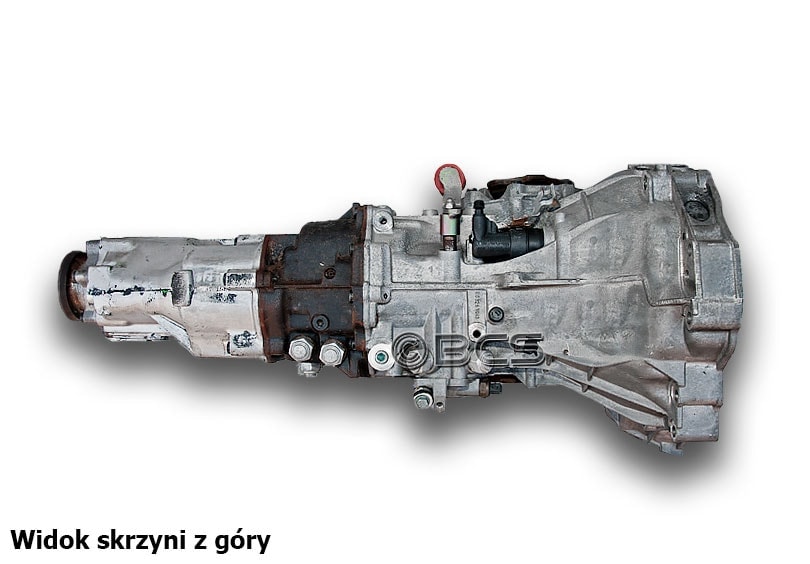

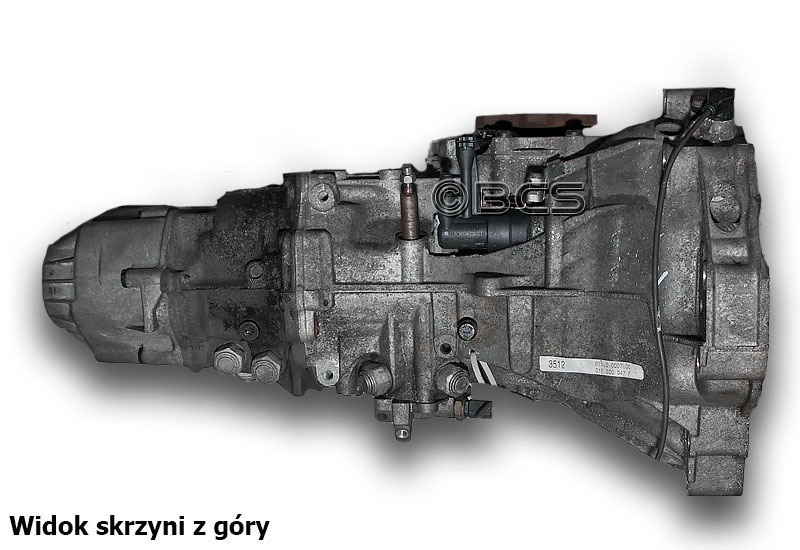

Skrzynie biegów Skoda typu 01E produkowane są w wersjach, które napędzają przednie koła lub wszystkie cztery. Wersja z napędem na przód jest krótsza, natomiast 4x4 posiada na końcu tylnej obudowy zabierak, do którego mocowany jest wał napędowy.

Skrzynia z napędem na przódSkrzynia z napędem 4x4
napęd przód - skrzynia biegów SKODA 01E - 1
napęd przód - skrzynia biegów SKODA 01E - 2
napęd 4x4 - skrzynia biegów SKODA 01E - 1
napęd 4x4 - skrzynia biegów SKODA 01E - 2

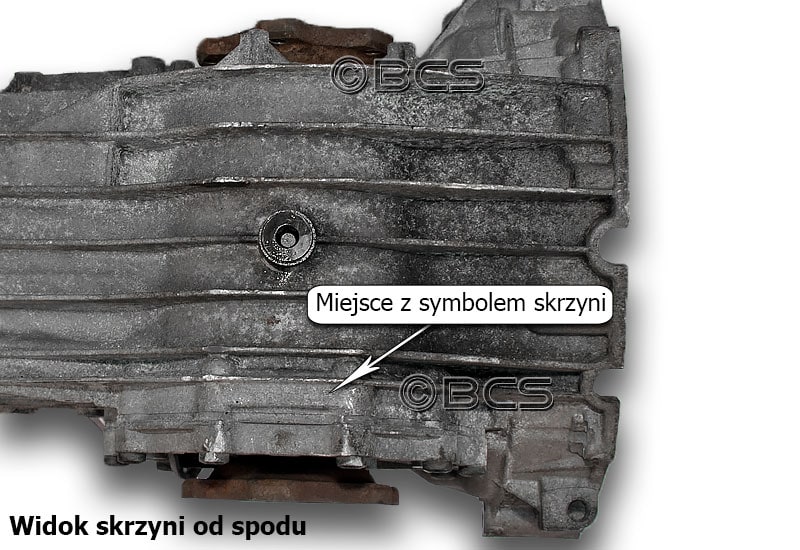

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 01E

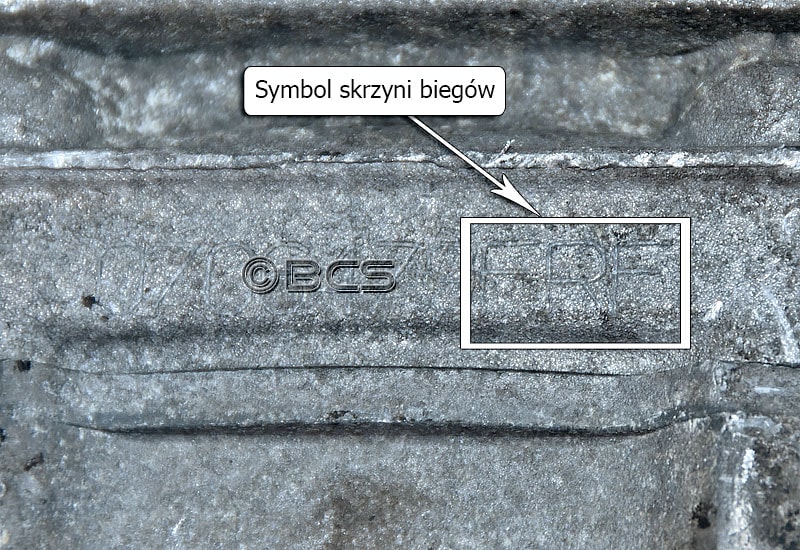

Skrzynie biegów Skoda typu 01E oznaczane są symbolem/kodem pod spodem skrzyni biegów pod zabierakiem, który napędza koło kierowcy. Symbol jest wygrawerowany.

symbol (kod) skrzyni biegów SKODA 01E - 1
symbol (kod) skrzyni biegów SKODA 01E - 2
symbol (kod) skrzyni biegów SKODA 01E - 3
symbol (kod) skrzyni biegów SKODA 01E - 4

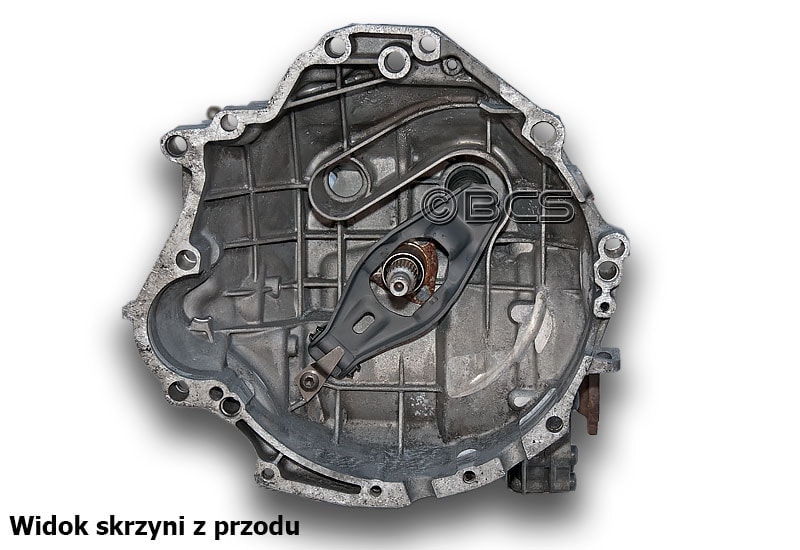

WYSPRZĘGLANIE HYDRAULICZNE W SKRZYNIACH MONTOWANYCH WZDŁUŻNIE

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła.

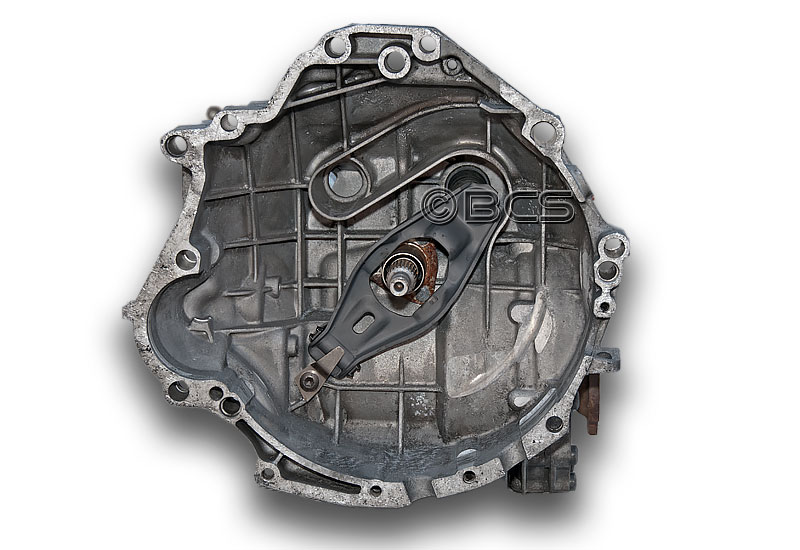

W skrzyniach biegów 5 i 6 biegowych montowanych do silników "wzdłużnych", stosuje się wysprzęglanie w układzie hydraulicznym. Wysprzęglik zamontowany jest na zewnątrz skrzyni i porusza łapę sprzęgła, która za pośrednictwem łożyska wyciskowego naciska na docisk sprzęgła i rozsprzęgla skrzynię biegów i silnik. Sam wysprzęglik poruszany jest hydraulicznie po naciśnięciu pedału sprzęgła.

wysprzęglanie hydrauliczne - skrzynia biegów SKODA 01E -1
wysprzęglanie hydrauliczne - skrzynia biegów SKODA 01E -2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW SKODA TYPU 01E

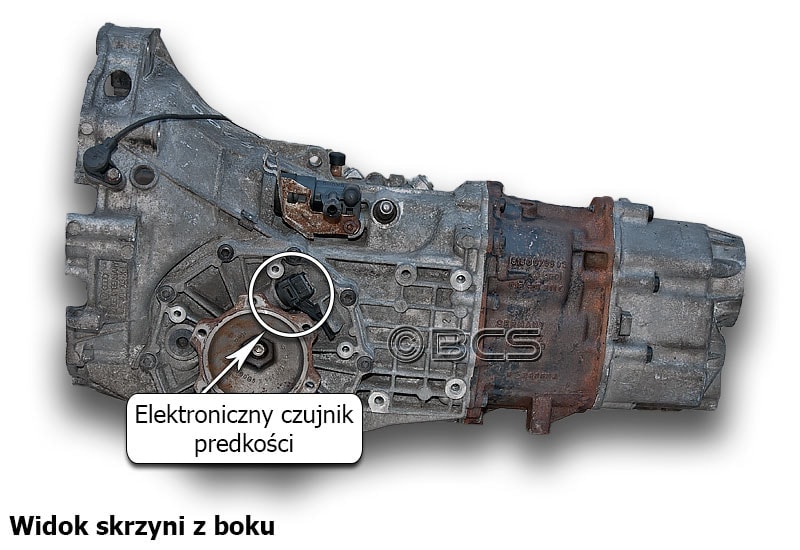

W skrzyniach biegów Skoda typu 01E odczyt prędkości realizowany jest za pośrednictwem impulsatora elektronicznego umieszczonego nad zabierakiem, do którego dokręcona jest półoś napędzająca koło od strony kierowcy. Czujnik przekazuje odczyt na prędkościomierz w sposób elektryczny.

czujnik prędkości - skrzynia biegów SKODA 01E

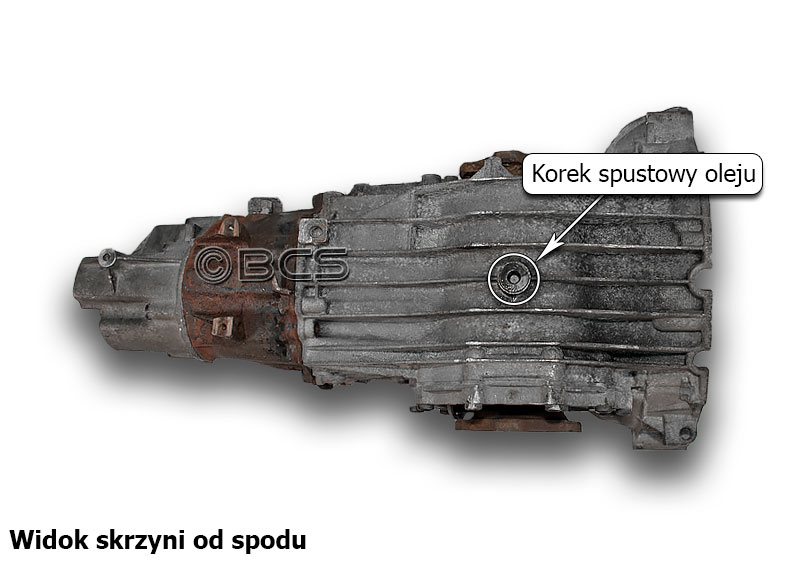

KORKI OLEJOWE W SKRZYNI BIEGÓW SKODA TYP 01E

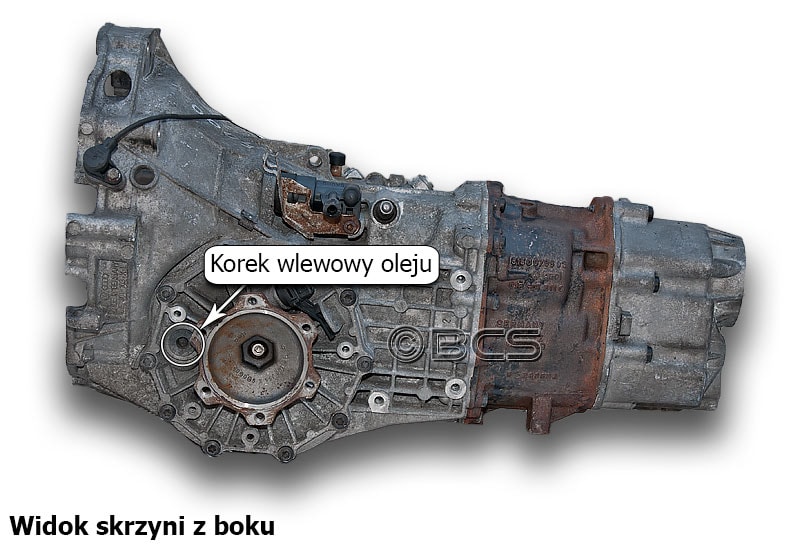

W skrzyni biegów Skoda 01E korek spustowy umieszczony jest w najniższym punkcie, centralnie na spodzie skrzyni biegów. Korek wlewowy można znaleźć obok lewego zabieraka (patrząc w kierunku jazdy).

korki olejowe - skrzynia biegów SKODA 01E -1
korki olejowe - skrzynia biegów SKODA 01E -2

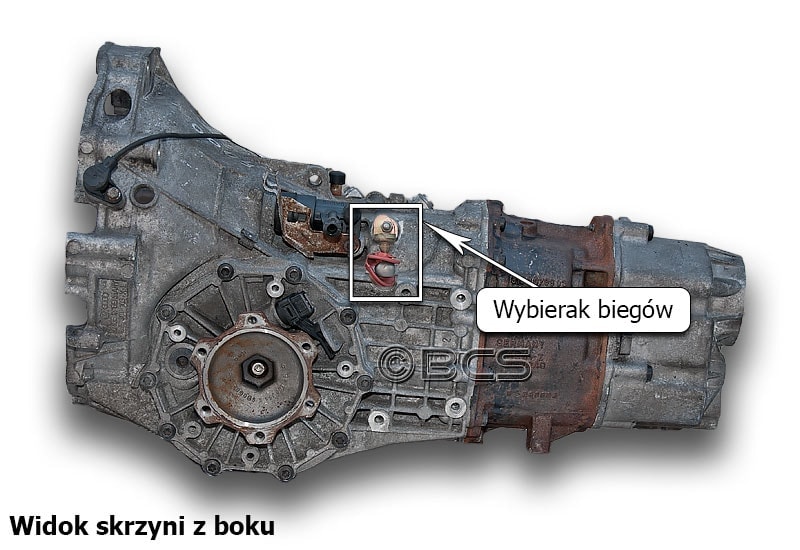

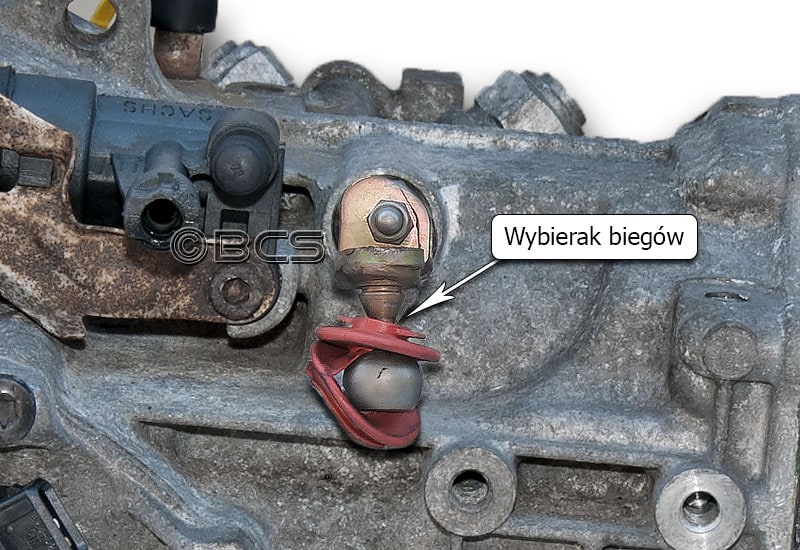

WYBIERAK BIEGÓW W SKRZYNI SKODA 01E

Wybierak biegów to element, który zmienia biegi bezpośrednio w skrzyni biegów, przenosząc ruch gałki zmiany biegów bezpośrednio na przekładnię. Miejsce umiejscowienia wybieraka biegów w skrzyni Skoda typu 01E pokazano na poniższych zdjęciach.

wybierak - skrzynia biegów AUDI 01E - 1
wybierak - skrzynia biegów AUDI 01E - 2
