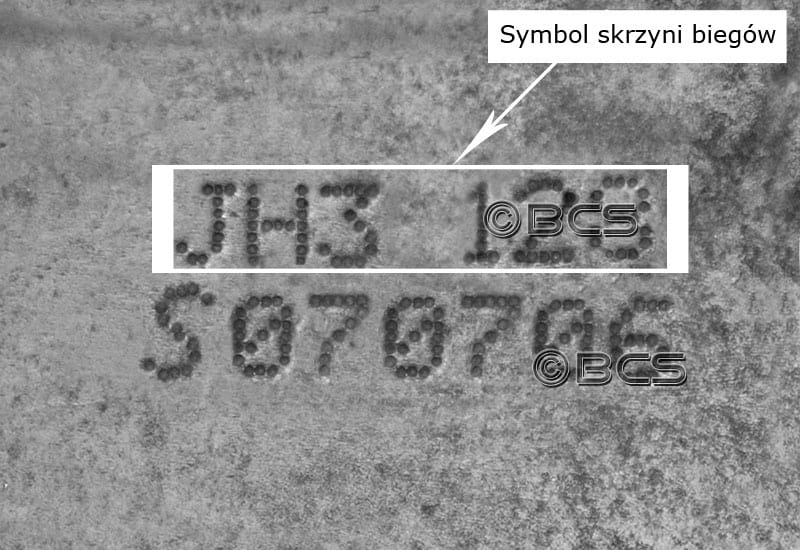

SYMBOL (KOD) SKRZYNI BIEGÓW JH3

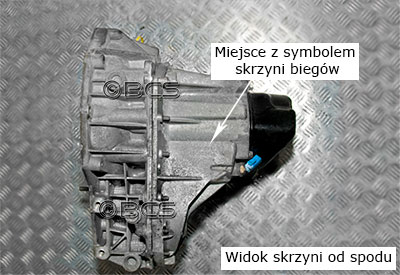

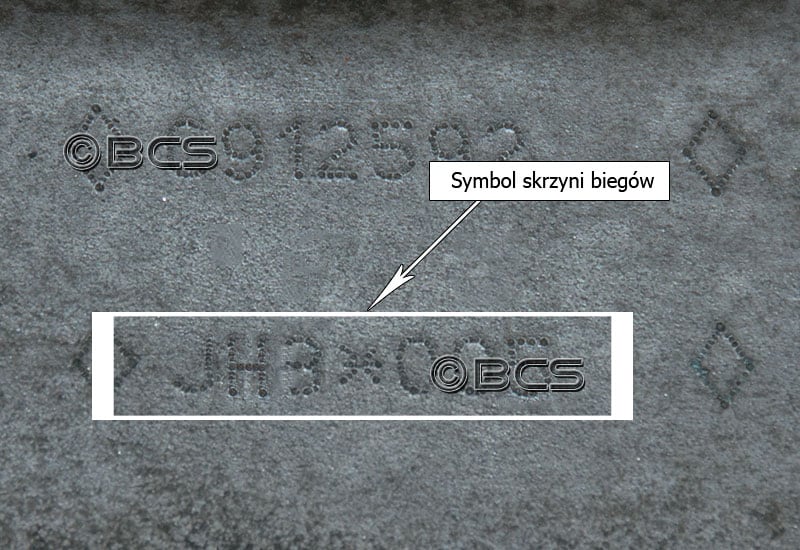

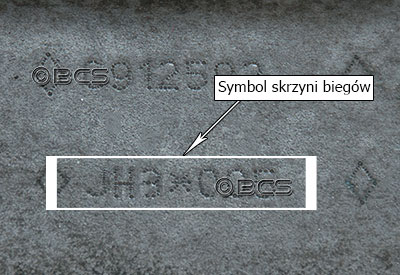

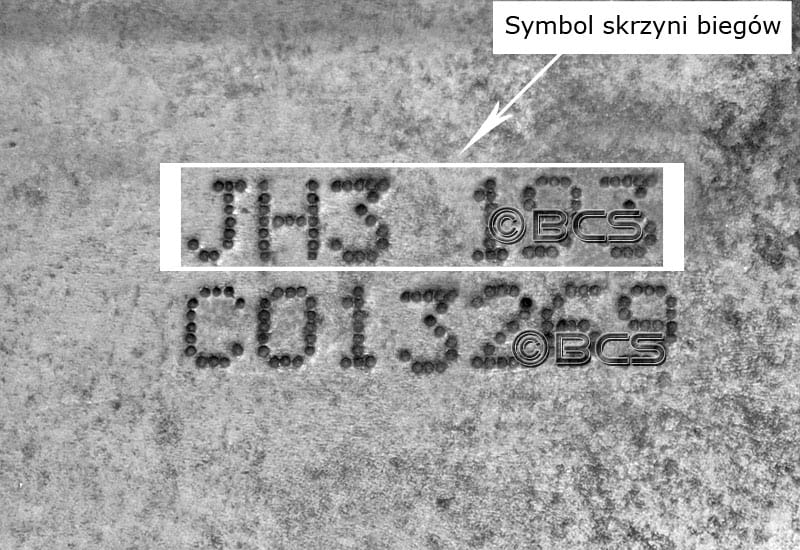

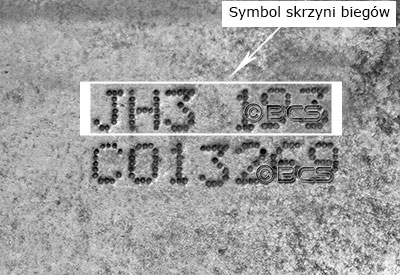

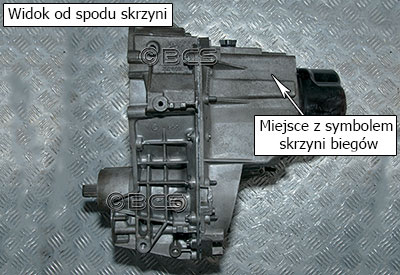

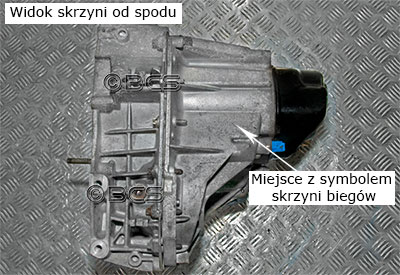

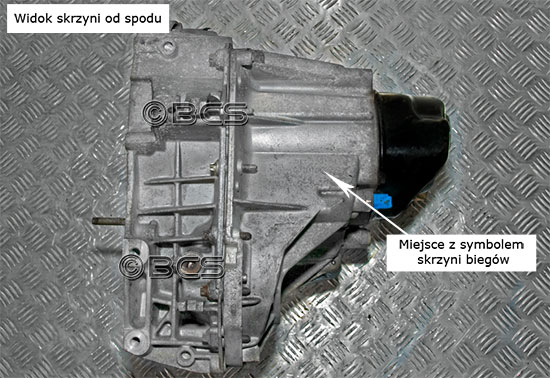

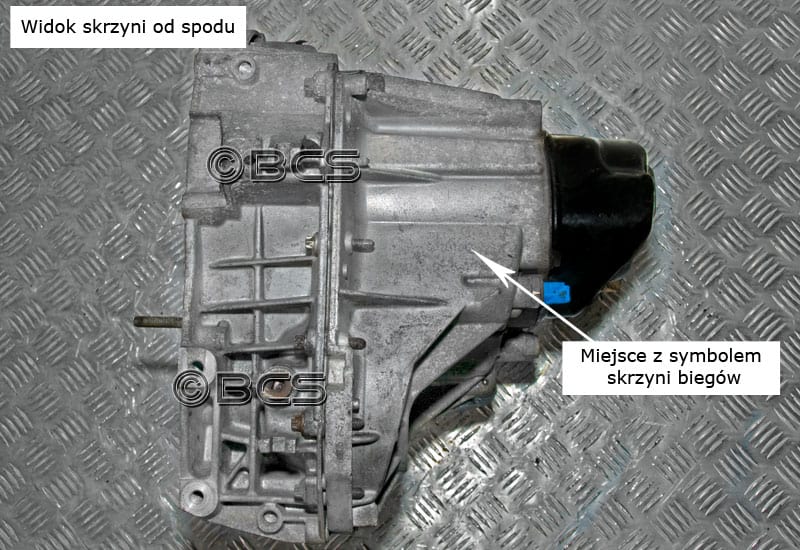

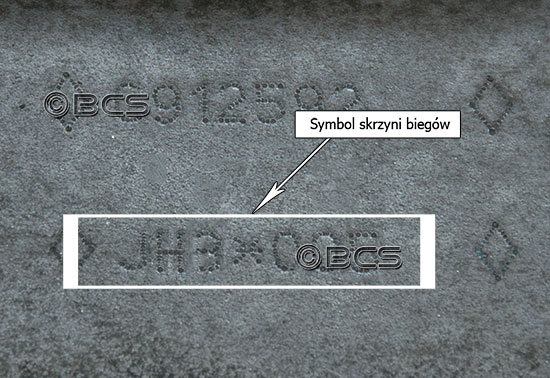

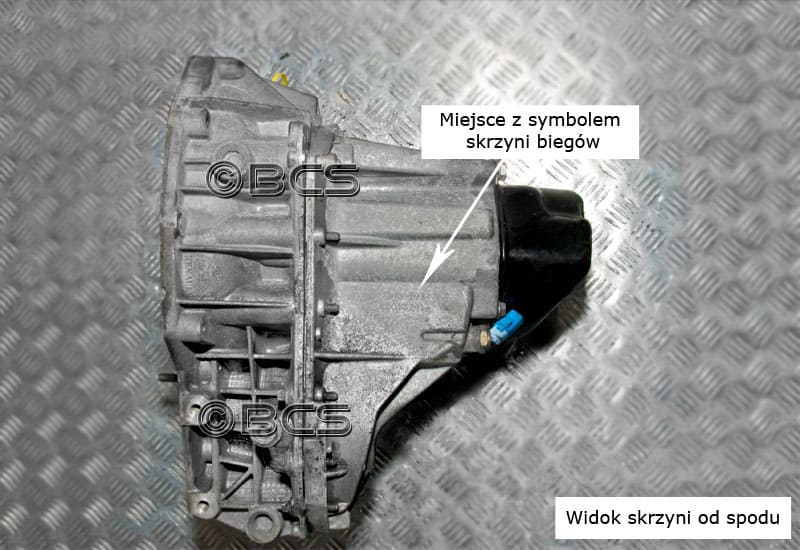

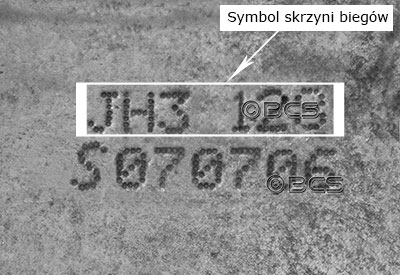

Skrzynia biegów Renault typu JH3 charakteryzuje się symbolem (kodem), który jest umieszczony od dołu skrzyni biegów. Jest wypalony elektroiskrowo (tak jakby został wydrukowany na drukarce igłowej). Symbol i numer fabryczny często w tej skrzyni ulega mocnemy zabrudzeniu i utlenieniu, dlatego przy odczycie należy przeczyścić pole numerowe np. benzyną ekstrakcyjną. Nie zalecamy używania papieru ściernego, aby nie usunąć numeru. Przy odczycie można skorzystać z latarki podświetlając numer pod różnym kątem. Czasem pomaga lekkie zmoczenie numeru, a czasami wyczyszczenie numeru do sucha.

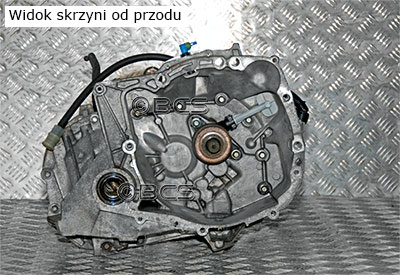

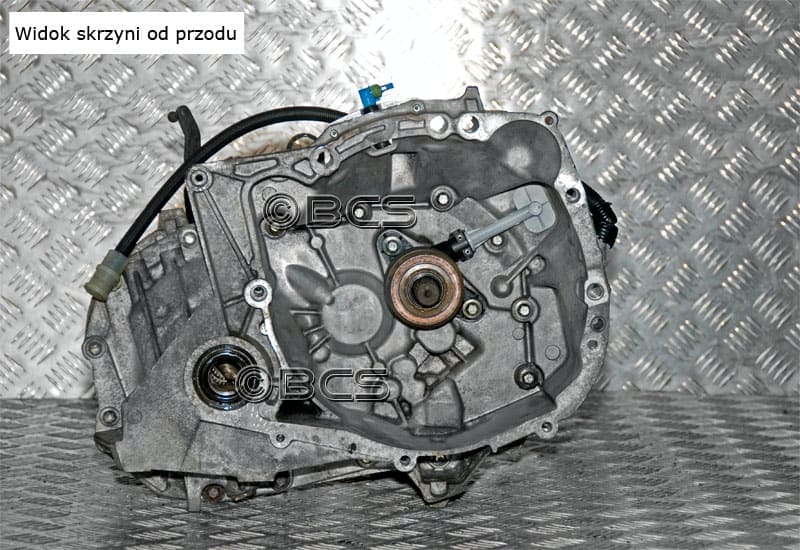

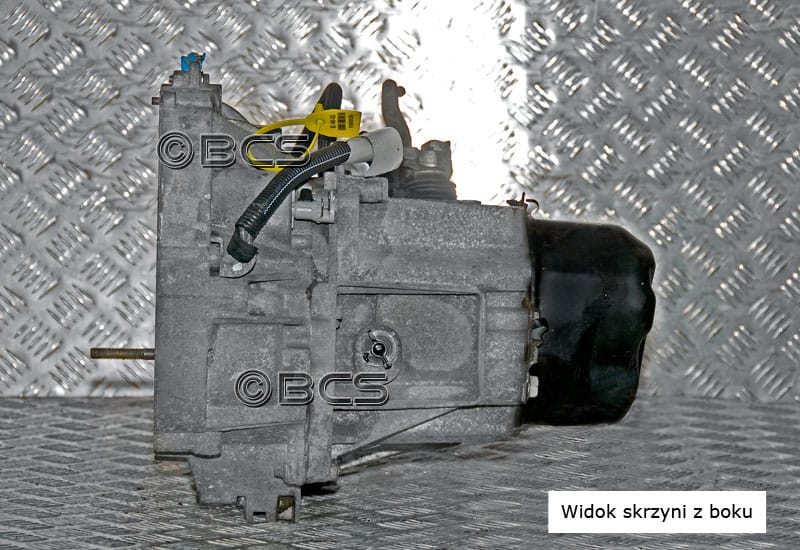

Jak widać na poniższych zdjęciach, skrzynie biegów JH3 różnią się też pomiędzy sobą. W tym przypadku poza przełożeniami różnica polega na różnych przednich obudowach. Obudowy skrzyń biegów różnią się obrysem i szczególnie miejscem montażu rozrusznika. Tym samym nie da się zastosować skrzyń różnych typów zamiennie, ponieważ nie będą pasowały do silnika.

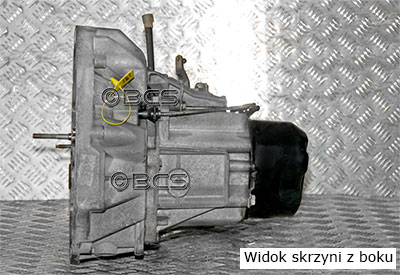

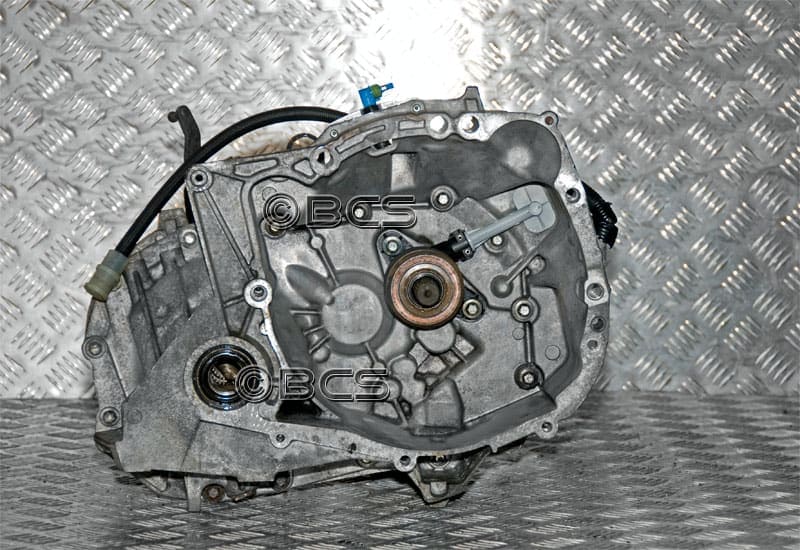

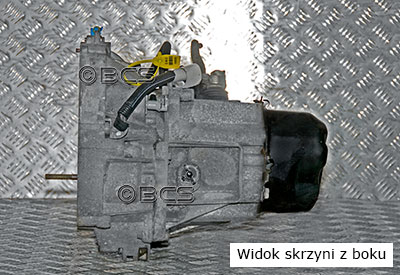

Typ1


Symbol skrzyni biegów JH3 1 Symbol skrzyni biegów JH3 2
Symbol skrzyni biegów JH3 3 Symbol skrzyni biegów JH3 4

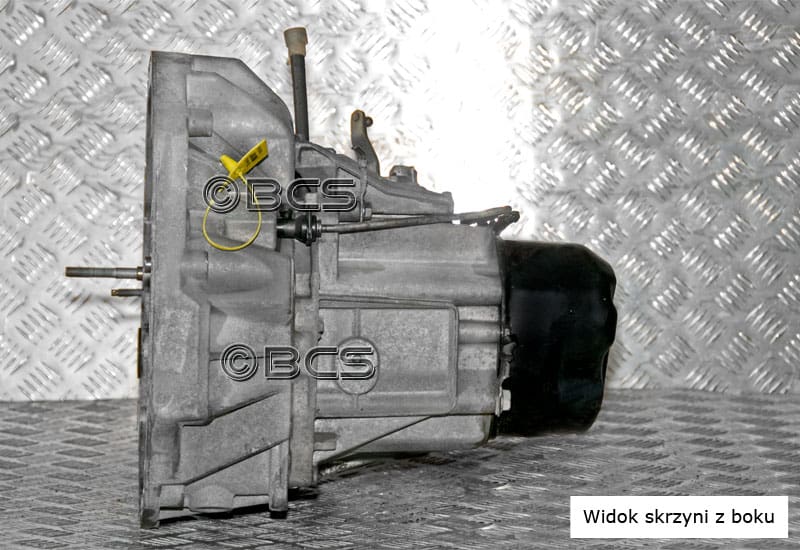

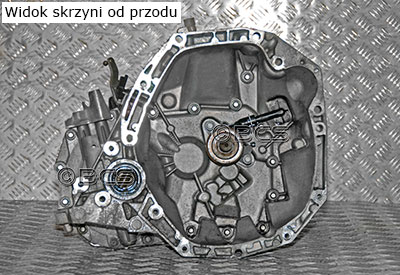

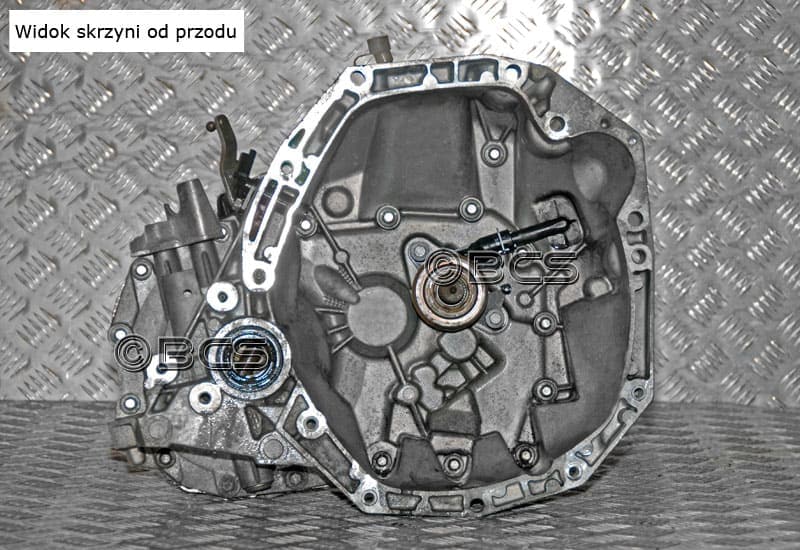

Typ2


Symbol skrzyni biegów JH3 5 Symbol skrzyni biegów JH3 6
Symbol skrzyni biegów JH3 7 Symbol skrzyni biegów JH3 8

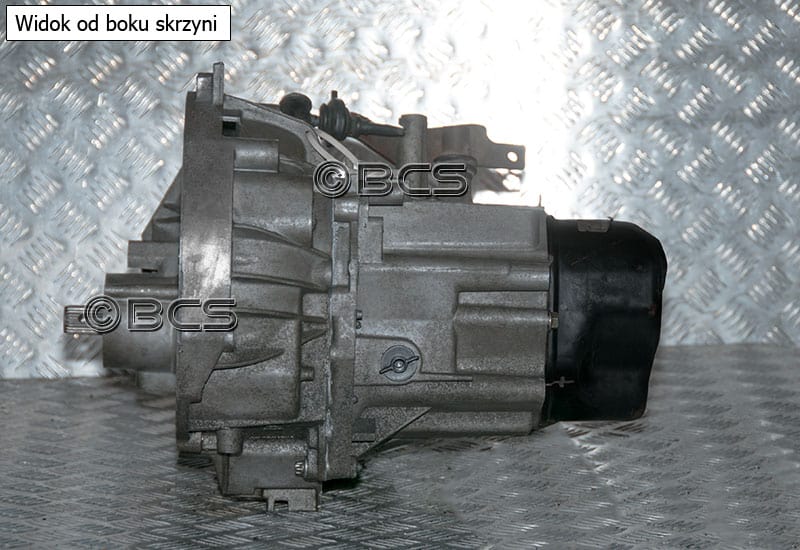

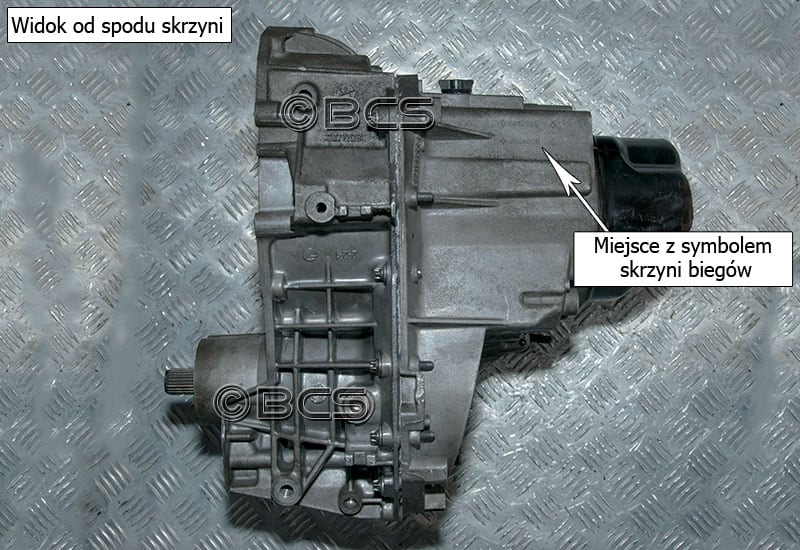

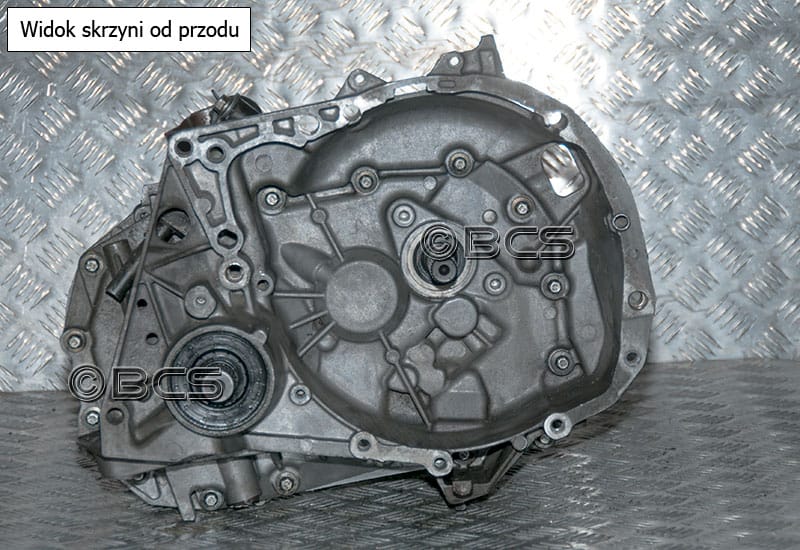

Typ3


Symbol skrzyni biegów JH3 9 Symbol skrzyni biegów JH3 10
Symbol skrzyni biegów JH3 11 Symbol skrzyni biegów JH3 12

WYSPRZĘGLANIE W SKRZYNI BIEGÓW JH3

W skrzyniach biegów o symbolu JH3 rozłączanie skrzyni biegów i silnika jest realizowane poprzez wysprzęglik hydrauliczny. W tym systemie pedał sprzęgła steruje pompą hydrauliczną. Po naciśnięciu sprzęgła, pompa wytwarza ciśnienie w układzie. W tym momencie wysprzęglik zamontowany na wałku sprzęgłowym przesuwa łożysko wyciskowe, które poprzez tarczę sprzęgła rozłącza silnik i skrzynię biegów.


Wysorzęglanie w skrzyni biegów JH3 1 Wysprzęglanie w skrzyni biegów JH3 2
Wysprzęglanie w skrzyni biegów JH3 3 Symbol skrzyni biegów JH3 4

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW JH3

Bardzo ważnym elementem identyfikacji skrzyni biegów Renault jest informacja o czujniku prędkości. Wartość prędkości z jaką porusza się samochód, może być odczytywana z czujnika (prędkościomierza) znajdującego się bezpośrednio w skrzyni biegów lub z czujnika ABS. W skrzyniach biegów JH3 występują oba systemy odczytu prędkości.

Skrzynie biegów RENAULT, które mają wbudowany prędkościomierz posiadają „kominek” z charakterystyczną zębatką, na którą montuje się czujnik prędkościomierza. W skrzyniach, w których nie ma prędkościomierza (wartość prędkości odczytywana jest z ABS), „kominek” nie posiada zębatki i często jest zaślepiony.

Skrzynie tego samego typu z obydwoma systemami odczytu prędkości wyglądają identycznie. Oba systemy nie są zamienne i nie da się "przerobić" jednego rodzaju odczytu na drugi. Skrzynię z czujnikiem w skrzyni biegów można zamontować w samochodzie z odczytem prędkości z ABS, natomiast odwrotny montaż uniemożliwi pracę licznika w samochodzie.


Odczyt prędkości w skrzyniach biegów JB1 1 Odczyt prędkości w skrzyniach biegów JB2
Odczyt prędkości w skrzyniach biegów JB1 3 Odczyt prędkości w skrzyniach biegów JB1 4

MONTAŻ ROZRUSZNIKA NA SKRZYNI BIEGÓW JH3

Przy dobieraniu skrzyni biegów do samochodu Renault, bardzo istotna jest informacja o miejscu montażu rozrusznika. W skrzyni biegów JH3 rozrusznik może znajdować się od strony chłodnicy (patrząc od przodu skrzyni znajduje się on po prawej stronie) lub od strony kabiny kierowcy (patrząc od przodu skrzyni znajduje się z lewej strony).

Skrzynie posiadające różne miejsce montażu rozrusznika są niezamienialne montażowo.
Rozrusznik w skrzynie biegów JH3 1 Rozrusznik w skrzyni biegów JH3 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW JH3

Wybierak to element, który umożliwia zmianę biegów - wybiera biegi bezpośrednio w skrzyni biegów. Poruszany jest gałką zmiany biegów za pośrednictwem linek. W modelach Renault od 2002 roku w skrzyniach biegów JH3 mogły występować skrzynie biegów z wybierakiem od dołu bądź od góry skrzyni biegów.

Skrzynie z różnymi rodzajami wybieraków są niezmienne montażowo.

Wybierak od góry
Wybierak biegów w skrzyni biegów JB1 1 Wybierak biegów w skrzyni biegów JB1 2

Wybierak od dołu
Wybierak biegów w skrzyni biegów JB1 3 Wybierak biegów w skrzyni biegów JB1 4

KORKI OLEJOWE W SKRZYNI BIEGÓW JH3

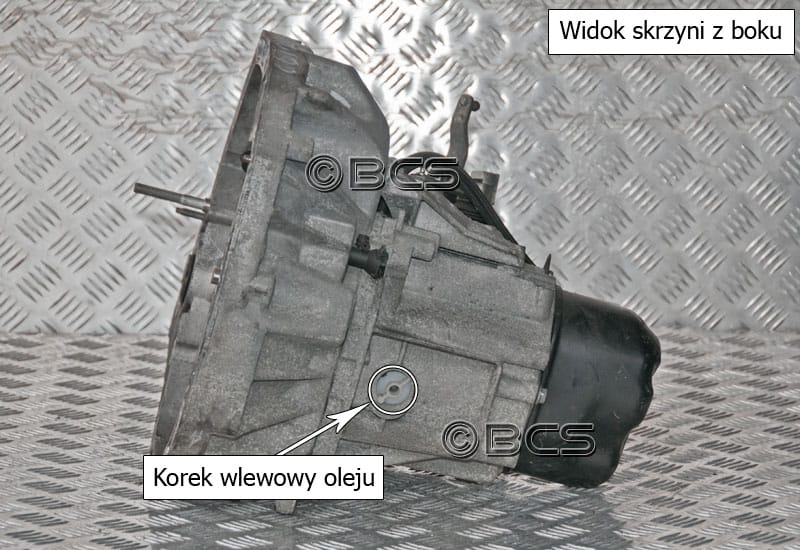

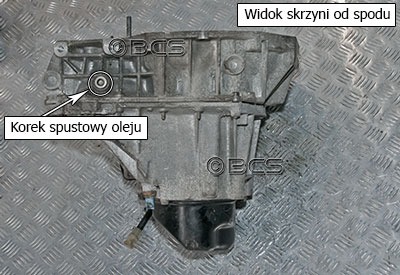

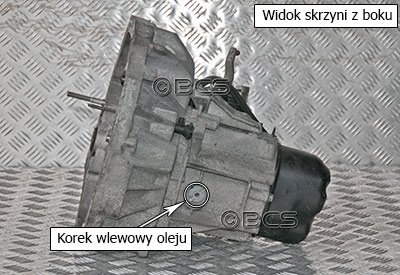

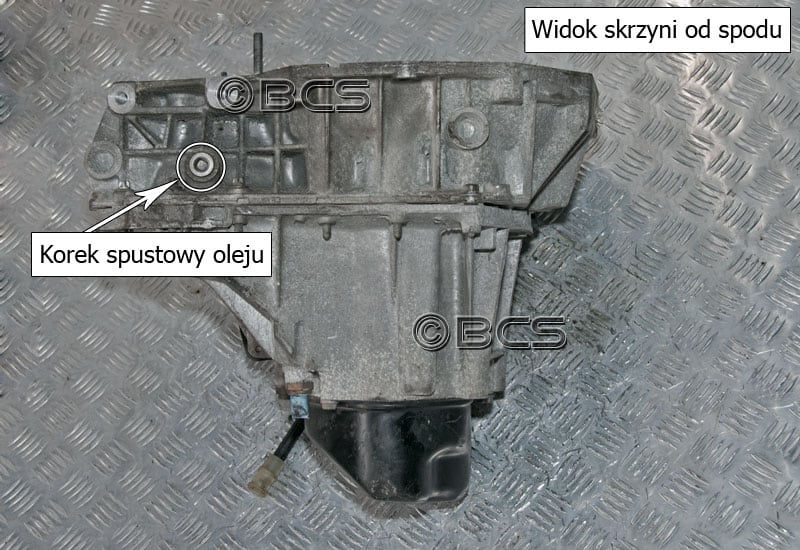

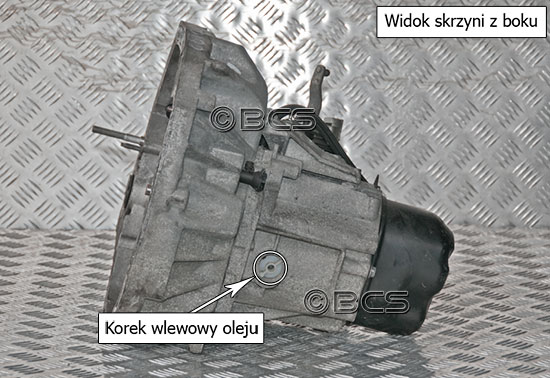

Korek do spuszczania oleju w skrzyni biegów JH3 znajduje się dokładnie pod mechanizmem różnicowym, od spodu skrzyni biegów. Korek do wlewania oleju umieszczony jest z boku skrzyni biegów od strony chłodnicy i jest dostępny z komory silnika.

Korki olejowe w skrzyni JH3 1 Korki olejowe w skrzyni JH3 2

SYMBOL (KOD) SKRZYNI BIEGÓW JH3

Skrzynia biegów Renault typu JH3 charakteryzuje się symbolem (kodem), który jest umieszczony od dołu skrzyni biegów. Jest wypalony elektroiskrowo (tak jakby został wydrukowany na drukarce igłowej). Symbol i numer fabryczny często w tej skrzyni ulega mocnemy zabrudzeniu i utlenieniu, dlatego przy odczycie należy przeczyścić pole numerowe np. benzyną ekstrakcyjną. Nie zalecamy używania papieru ściernego, aby nie usunąć numeru. Przy odczycie można skorzystać z latarki podświetlając numer pod różnym kątem. Czasem pomaga lekkie zmoczenie numeru, a czasami wyczyszczenie numeru do sucha.

Jak widać na poniższych zdjęciach, skrzynie biegów JH3 różnią się też pomiędzy sobą. W tym przypadku poza przełożeniami różnica polega na różnych przednich obudowach. Obudowy skrzyń biegów różnią się obrysem i szczególnie miejscem montażu rozrusznika. Tym samym nie da się zastosować skrzyń różnych typów zamiennie, ponieważ nie będą pasowały do silnika.

Typ1

Symbol skrzyni biegów JH3 1 Symbol skrzyni biegów JH3 2Symbol skrzyni biegów JH3 3 Symbol skrzyni biegów JH3 4
Typ2

Symbol skrzyni biegów JH3 5 Symbol skrzyni biegów JH3 6Symbol skrzyni biegów JH3 7 Symbol skrzyni biegów JH3 8
Typ3

Symbol skrzyni biegów JH3 9Symbol skrzyni biegów JH3 10 Symbol skrzyni biegów JH3 11 Symbol skrzyni biegów JH3 12

WYSPRZĘGLANIE W SKRZYNI BIEGÓW JH3

W skrzyniach biegów o symbolu JH3 rozłączanie skrzyni biegów i silnika jest realizowane poprzez wysprzęglik hydrauliczny. W tym systemie pedał sprzęgła steruje pompą hydrauliczną. Po naciśnięciu sprzęgła, pompa wytwarza ciśnienie w układzie. W tym momencie wysprzęglik zamontowany na wałku sprzęgłowym przesuwa łożysko wyciskowe, które poprzez tarczę sprzęgła rozłącza silnik i skrzynię biegów.

Skrzynia biegów JH3 wysprzęganie 1 Skrzynia biegów JH3 wysprzęganie 2Skrzynia biegów JH3 wysprzęganie 3Skrzynia biegów JH3 wysprzęganie 4

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW JH3

Bardzo ważnym elementem identyfikacji skrzyni biegów Renault jest informacja o czujniku prędkości. Wartość prędkości z jaką porusza się samochód, może być odczytywana z czujnika (prędkościomierza) znajdującego się bezpośrednio w skrzyni biegów lub z czujnika ABS. W skrzyniach biegów JH3 występują oba systemy odczytu prędkości.

Skrzynie biegów RENAULT, które mają wbudowany prędkościomierz posiadają „kominek” z charakterystyczną zębatką, na którą montuje się czujnik prędkościomierza. W skrzyniach, w których nie ma prędkościomierza (wartość prędkości odczytywana jest z ABS), „kominek” nie posiada zębatki i często jest zaślepiony.

Skrzynie tego samego typu z obydwoma systemami odczytu prędkości wyglądają identycznie. Oba systemy nie są zamienne i nie da się "przerobić" jednego rodzaju odczytu na drugi. Skrzynię z czujnikiem w skrzyni biegów można zamontować w samochodzie z odczytem prędkości z ABS, natomiast odwrotny montaż uniemożliwi pracę licznika w samochodzie.
Skrzynia biegów JB1 odczyt prędkości 1Skrzynia biegów JB1 odczyt prędkości 2Skrzynia biegów JB1 odczyt prędkości 3 Skrzynia biegów JB1 odczyt prędkości 4

MONTAŻ ROZRUSZNIKA NA SKRZYNU BIEGÓW JH3

Przy dobieraniu skrzyni biegów do samochodu Renault, bardzo istotna jest informacja o miejscu montażu rozrusznika. W skrzyni biegów JH3 rozrusznik może znajdować się od strony chłodnicy (patrząc od przodu skrzyni znajduje się on po prawej stronie) lub od strony kabiny kierowcy (patrząc od przodu skrzyni znajduje się z lewej strony).

Skrzynie posiadające różne miejsce montażu rozrusznika są niezamienialne montażowo.Skrzynia biegów JB1 rozrusznik 1 Skrzynia biegów JH3 rozrusznik 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW JH3

Wybierak to element, który umożliwia zmianę biegów - wybiera biegi bezpośrednio w skrzyni biegów. Poruszany jest gałką zmiany biegów za pośrednictwem linek. W modelach Renault od 2002 roku w skrzyniach biegów JH3 mogły występować skrzynie biegów z wybierakiem od dołu bądź od góry skrzyni biegów.

Skrzynie z różnymi rodzajami wybieraków są niezmienne montażowo.

Wybierak od góry

Wybierak w skrzyni biegów JB1 1 Wybierak w w skrzyni biegów JB1 2

Wybierak od dołu

Wybierak w w skrzyni biegów JB1 3Wybierak w w skrzyni biegów JB1 4

KORKI OLEJOWE W SKRZYNI BIEGÓW JH3

Korek do spuszczania oleju w skrzyni biegów JH3 znajduje się dokładnie pod mechanizmem różnicowym, od spodu skrzyni biegów. Korek do wlewania oleju umieszczony jest z boku skrzyni biegów od strony chłodnicy i jest dostępny z komory silnika.

Skrzynia biegów JH3 korki olejowe 1 Skrzynia biegów JH3 korki olejowe 2
