MANUALNA SKRZYNIA BIEGÓW SEAT - 02A

MANUALNE SKRZYNIE BIEGÓW SEAT - TYP 02A

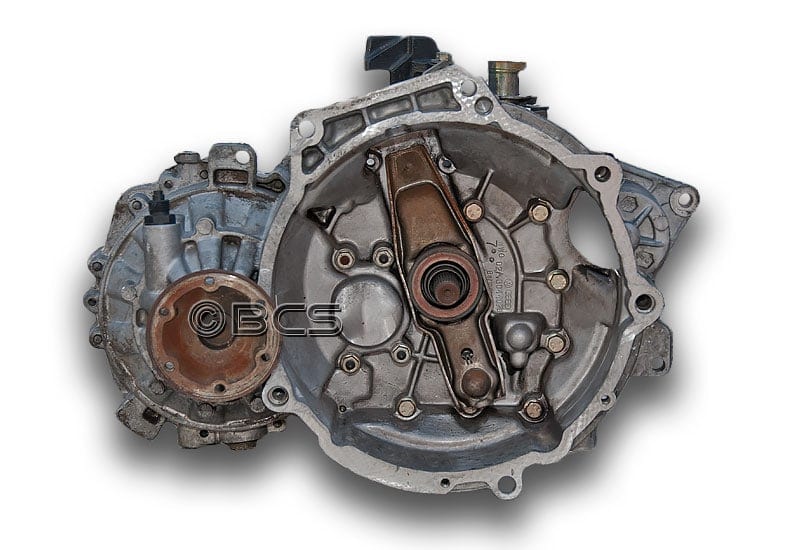

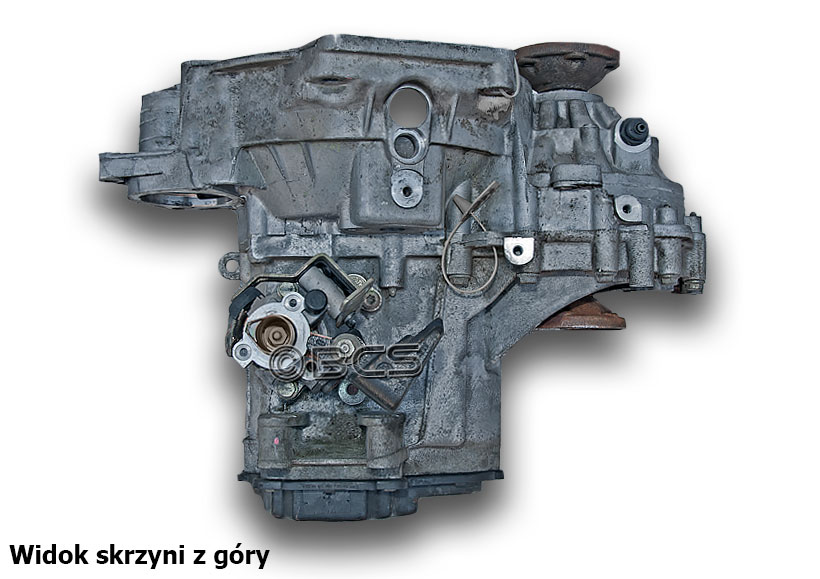

BUDOWA MANUALNEJ SKRZYNI BIEGÓW SEAT - TYP 02A

Skrzynie biegów Seat typu 02A to manualne 5 biegowe przekładnie przenoszące napęd na przednie koła. Posiadają kompaktową, zamkniętą obudowę. Półosie napędzające koła dokręcane są do zabieraków, które  zamontowane są bezpośrednio w mechanizmie różnicowym. Rozrusznik zamontowany jest bezpośrednio na skrzyni biegów w kierunku silnika. Miejsce na rozrusznik znajduje się od strony chłodnicy.

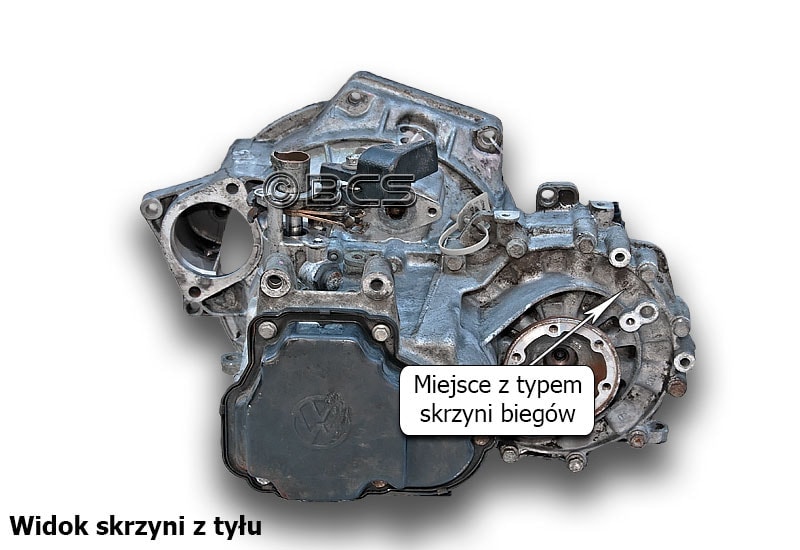

W skrzyniach biegów 02A oznaczenie typu skrzyni jest umieszczone obok zabieraka, który napędza koło od strony kierowcy.

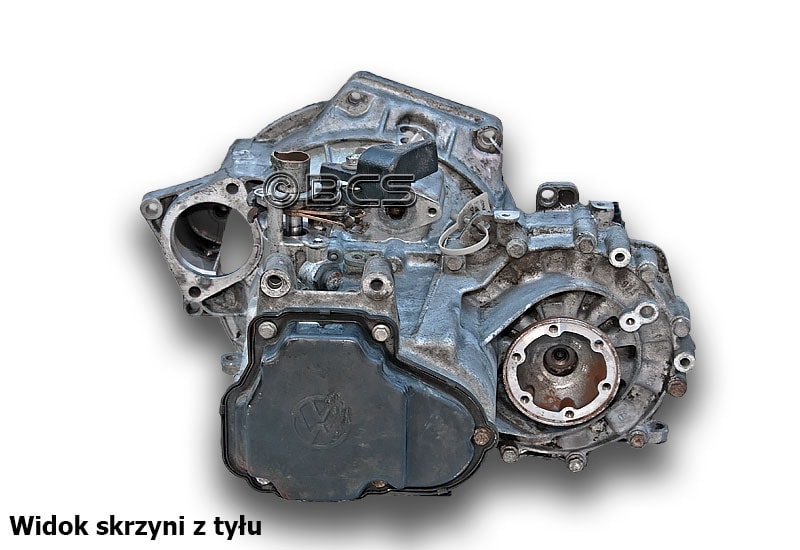

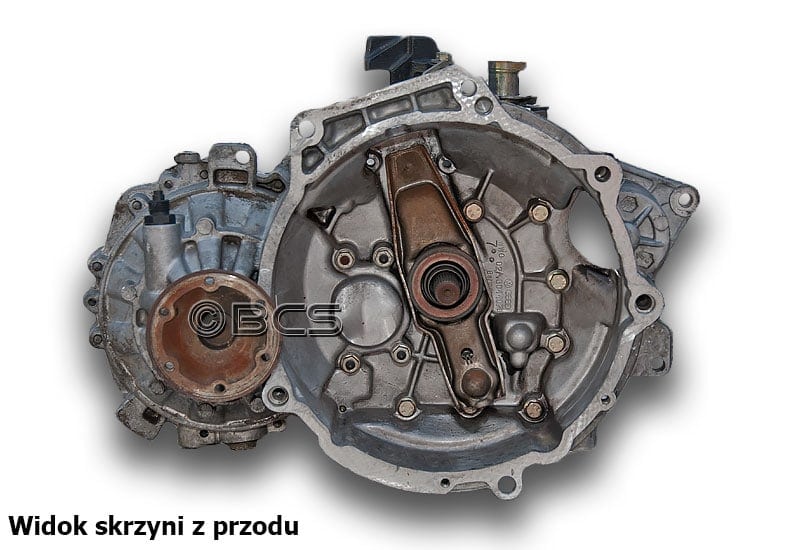

TYP SKRZYNI BIEGÓW

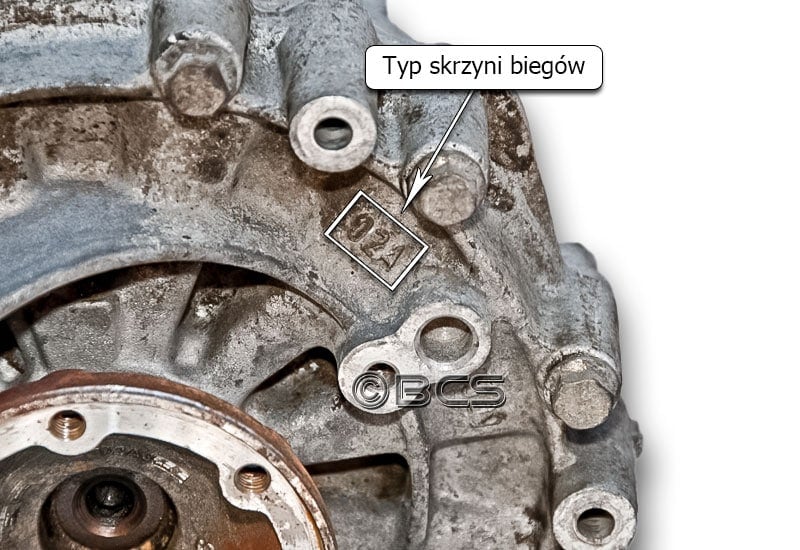

W skrzyniach biegów Seat 02A oznaczenie typu skrzyni jest umieszczone obok zabieraka, który napędza koło od strony kierowcy.

skrzynia biegów SEAT 02A - 1
skrzynia biegów SEAT 02A - 2
skrzynia biegów SEAT 02A - 3
skrzynia biegów SEAT 02A - 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02A

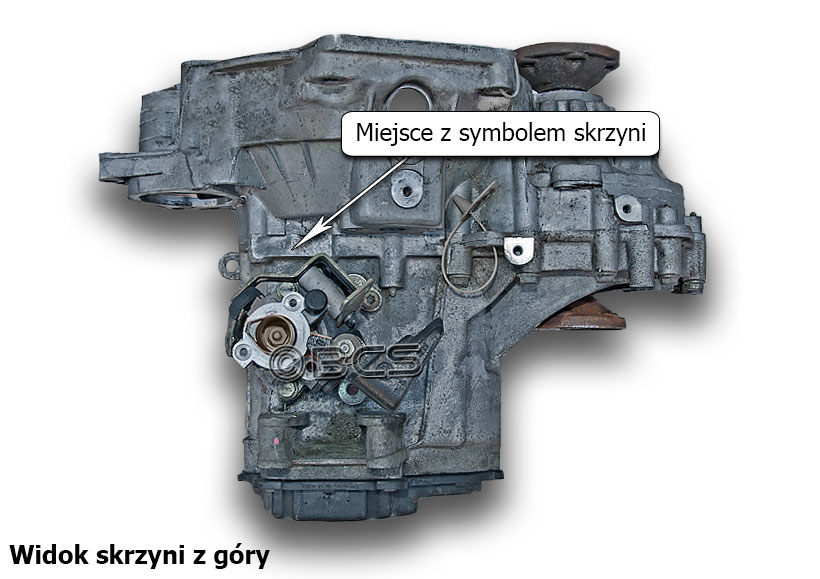

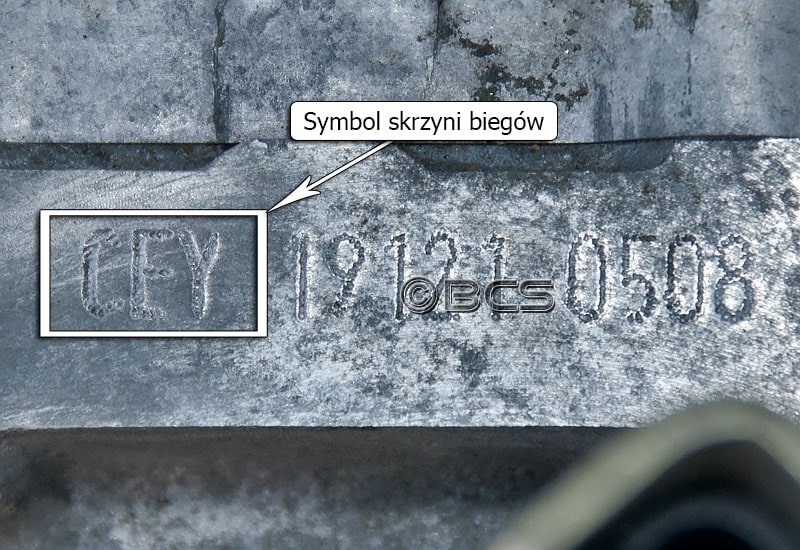

Na skrzyniach biegów Seat typu 02A symbol skrzyni umieszczony jest na górze środkowej obudowy w okolicy wybieraka. Symbol jest wygrawerowany elektroiskrowo. Symbol jest łatwy do odczytu z komory silnika po wcześniejszym wyczyszczeniu pola numerowego.

symbol (kod) skrzyni biegów SEAT 02A - 1
symbol (kod) skrzyni biegów SEAT 02A - 2
symbol (kod) skrzyni biegów SEAT 02A - 3
symbol (kod) skrzyni biegów SEAT 02A - 4

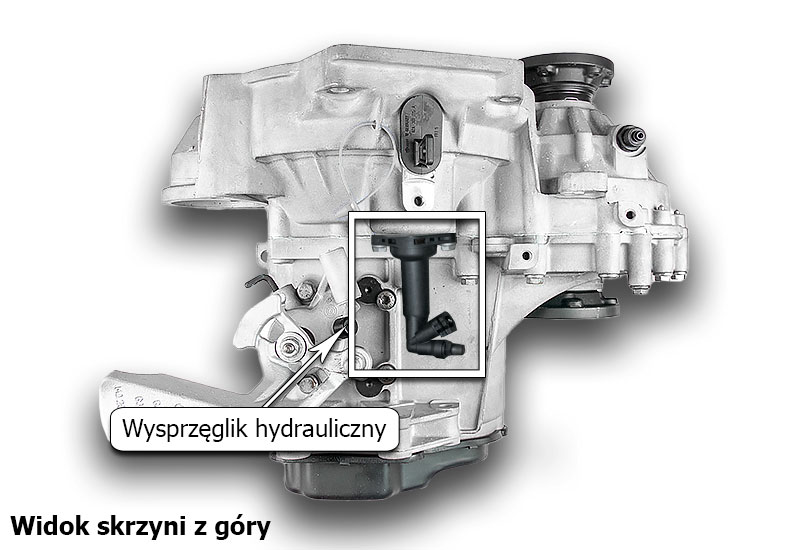

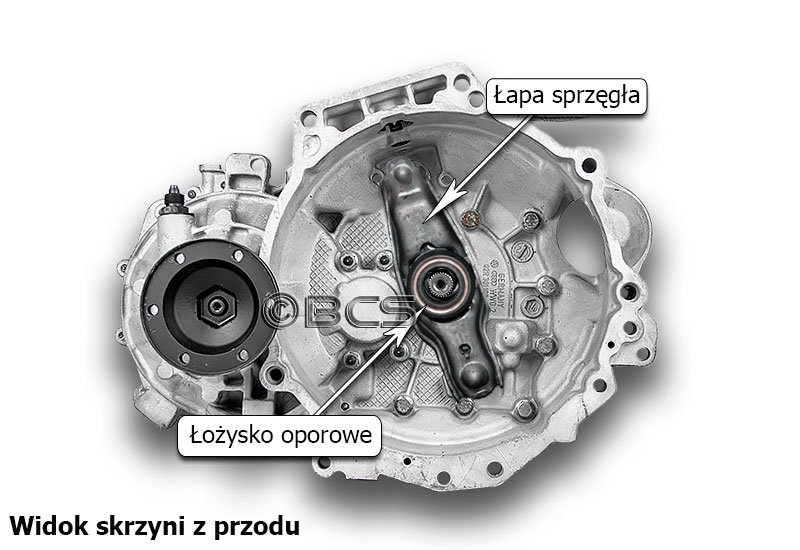

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGNIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzeglanie)  polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła. W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hydraulicznym. W układzie pracuje również wysprzęgnik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika

wysprzęglanie hydrauliczne - skrzynia biegów SEAT 02A -1
wysprzęglanie hydrauliczne - skrzynia biegów SEAT 02A -2

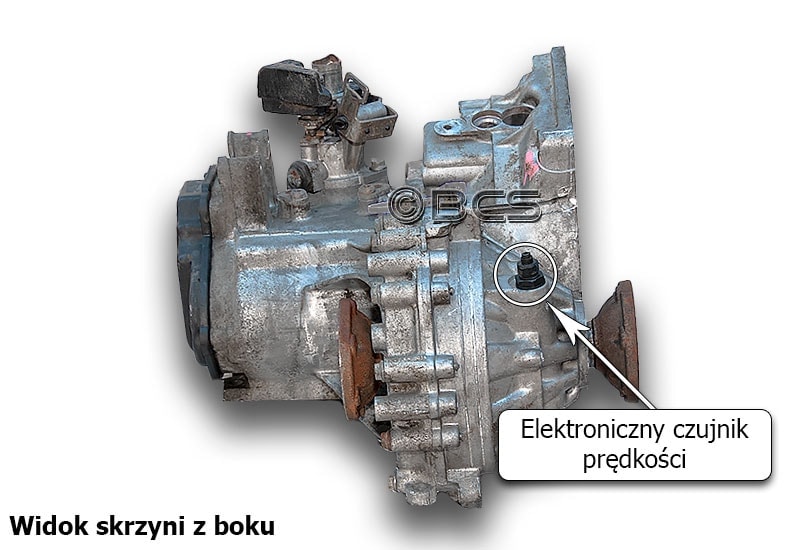

ODCZYT PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02A

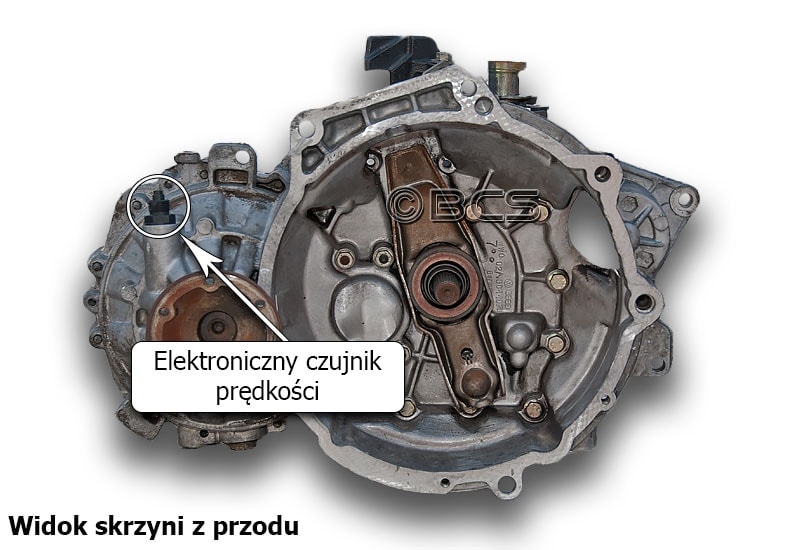

Odczyt prędkości ze skrzyni biegów Seat typu 02A odbywa się za pośrednictwem impulsatora elektronicznego, który umieszczony jest w okolicach mechanizmu różnicowego. Impulsator połączony jest elektrycznie z modułem prędkościomierza w kabinie kierowcy.

czujnik prędkości skrzynia biegów SEAT 02A - 1
czujnik prędkości skrzynia biegów SEAT 02A - 2

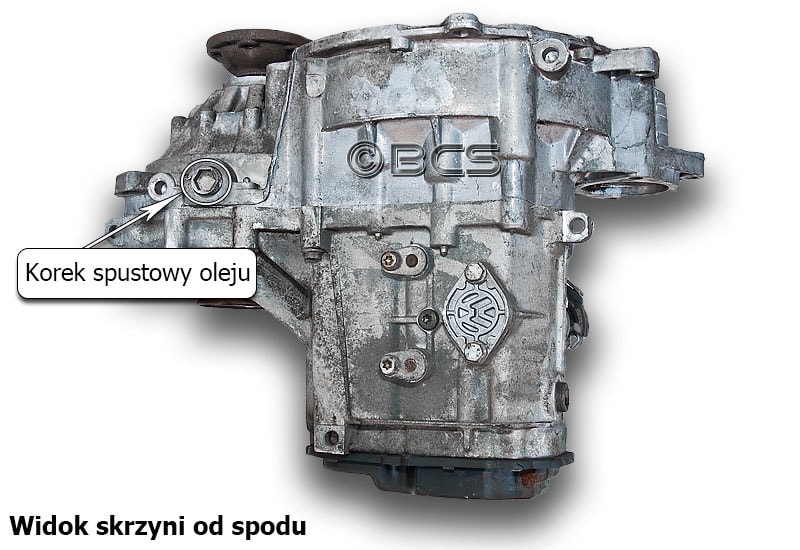

KORKI OLEJOWE W SKRZYNI BIEGÓW SEAT TYP 02A

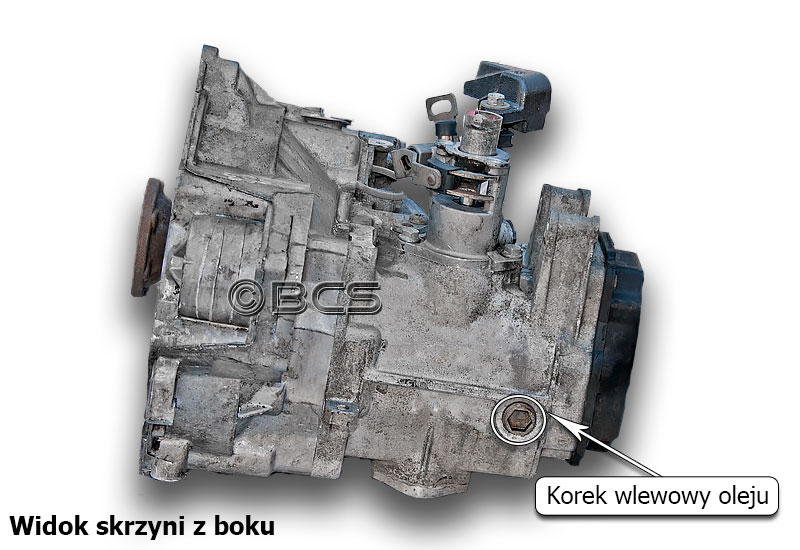

W skrzyniach biegów Seat typu 02A korek do zlewania oleju znajduje się od dołu skrzyni biegów bezpośrednio pod mechanizmem różnicowym. Do wlania oleju służy korek znajdujący się z boku skrzyni biegów (blisko dekla 5. biegu) od strony chłodnicy.

korki olejowe - skrzynia biegów SEAT 02A -1
korki olejowe - skrzynia biegów SEAT 02A -2

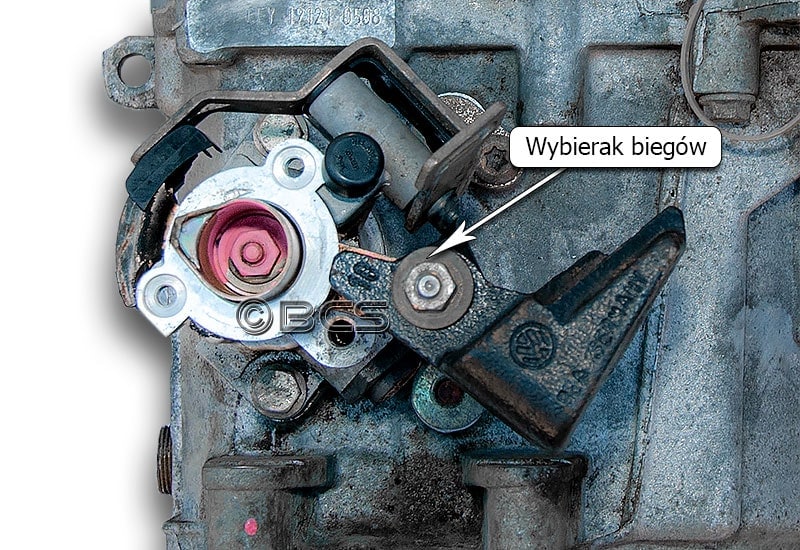

WYBIERAK BIEGÓW W SKRZYNI TYPU 02A

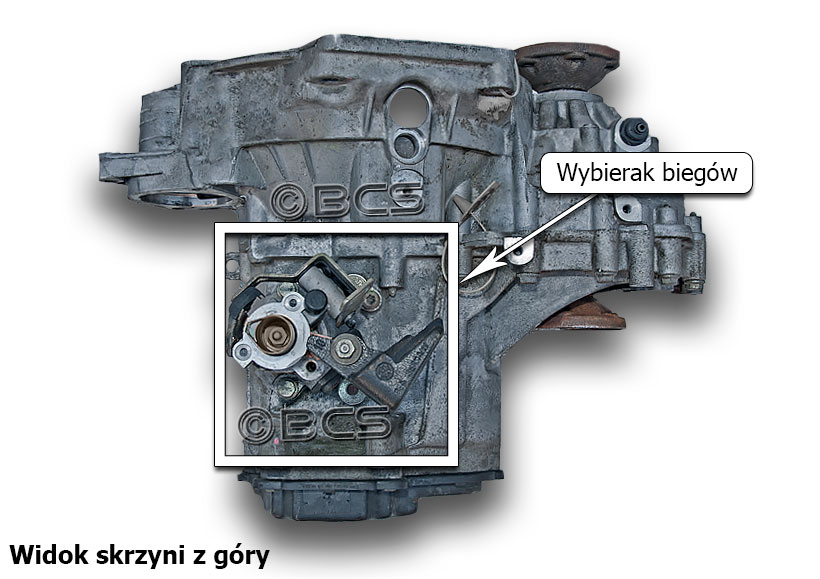

W skrzyniach biegów typu 02A wybierak służący do włączania poszczególnych biegów umieszczony jest na górze skrzyni biegów. Uruchamiany jest linkami, które przenoszą ruchy gałki zmiany biegów z kabiny kierowcy na skrzynię biegów.

wybierak - skrzynia biegów SEAT 02A - 1
wybierak - skrzynia biegów SEAT 02A - 2
