Skrzynie biegów Opel typu F23 to manualne przekładnie 5 biegowe, montowane w silnikach poprzecznych i napędzające przednie koła. Konstrukcja oparta jest na trzech wałkach z synchronizowanymi biegami. Przekładnia posiada kompaktową obudowę. Konstrukcja skrzyni F23 przystosowana jest do przenoszenia momentów dochodzących do 230 Nm.


SYMBOL (KOD) SKRZYNI BIEGÓW F23

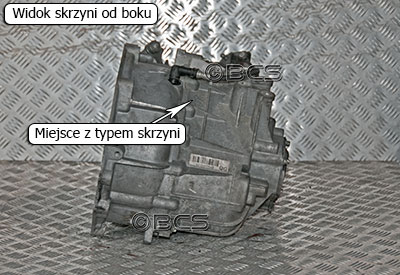

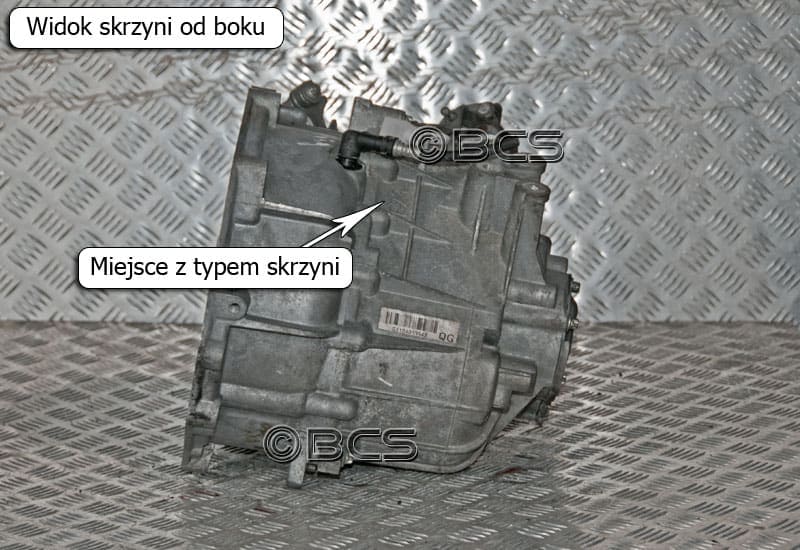

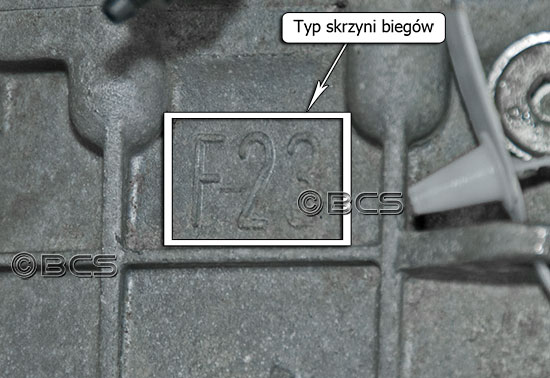

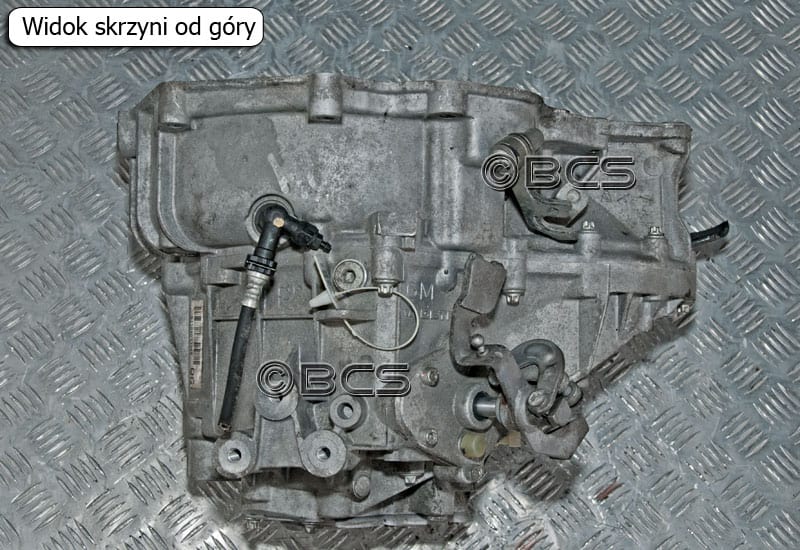

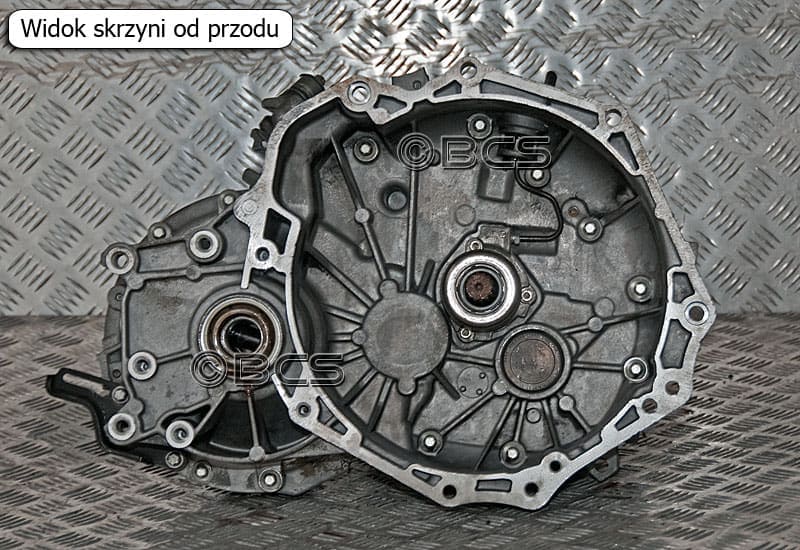

Oznaczenie typu konstrukcji F23 znajduje się na górnej obudowie w postaci wypukłego nadlewu.

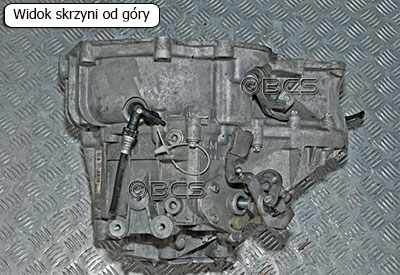

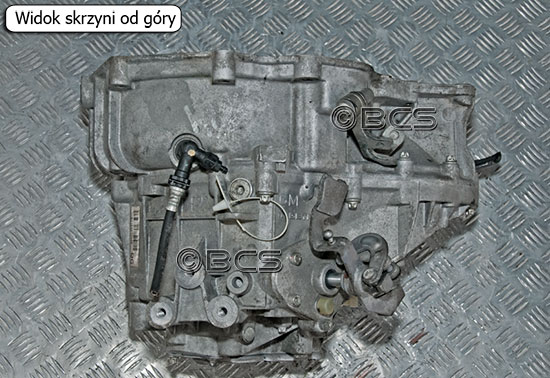

Symbol skrzyni biegów f23 1 Symbol skrzyni biegów f23 2
Symbol skrzyni biegów f23 3 Symbol skrzyni biegów f23 4

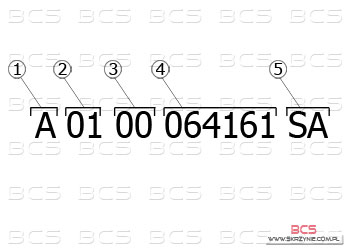

Budowa numeru skrzyni biegów OPEL - F23

Typ1


Symbol skrzyni F20

Legenda:

1 - Miejsce produkcji skrzyni biegów: A - Aspen; B - Bochum

2 - Długość przełożeń: 01 - długie; 02 - krótkie

3 - Rok produkcji

4 - Numer seryjny

5 - Kod literowy skrzyni biegow (alfakod)

SKRZYNIE BIEGÓW OPEL F23 - ALFAKOD

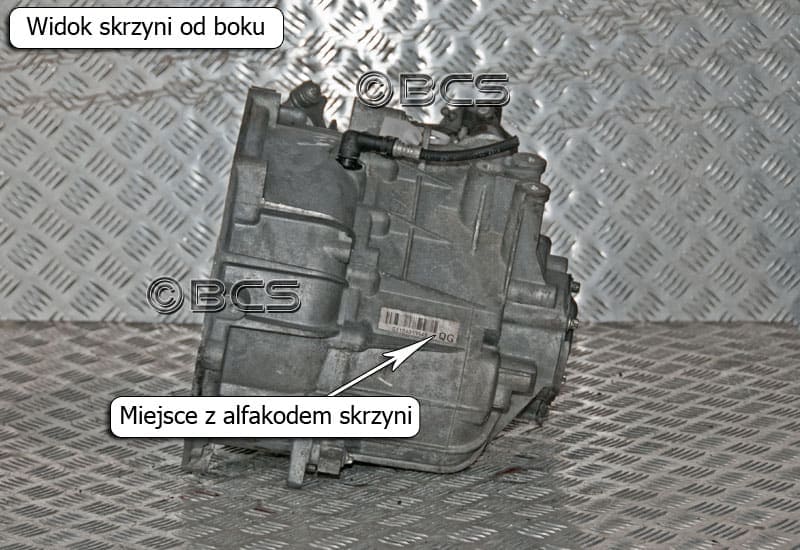

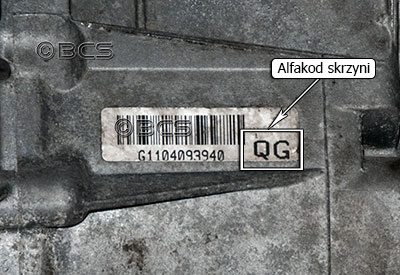

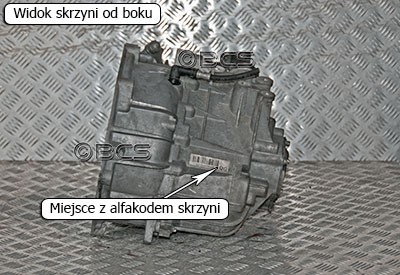

W skrzyniach biegów F23 zastosowano kodowany system identyfikacji w postaci alfakodu. Miejsce naniesienia alfakodu wskazano na zdjęciach.

Alfakod w skrzyni biegów F23 1 Alfakod w skrzyni biegów F23 2
Alfakod w skrzyni biegów F23 3 Alfakod w skrzyni biegów F23 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F23

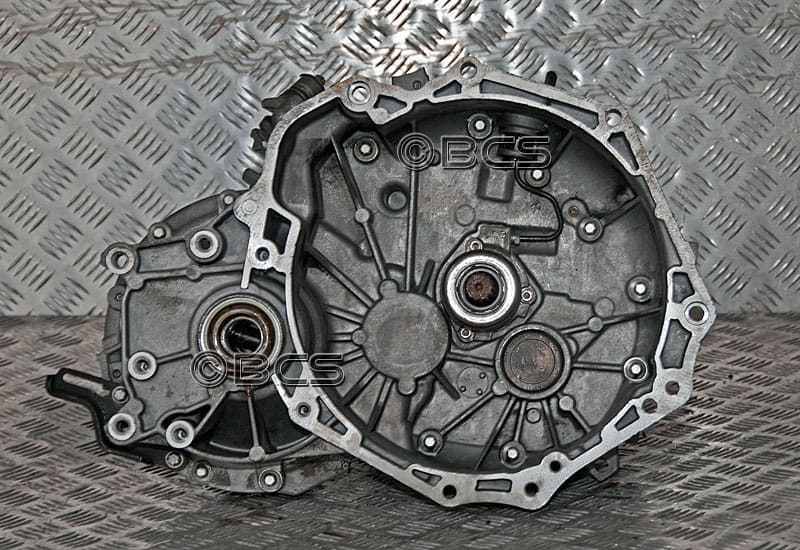

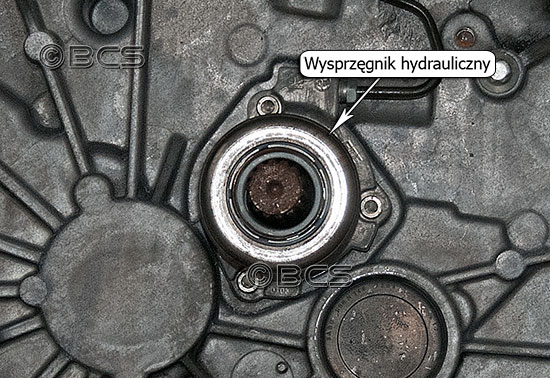

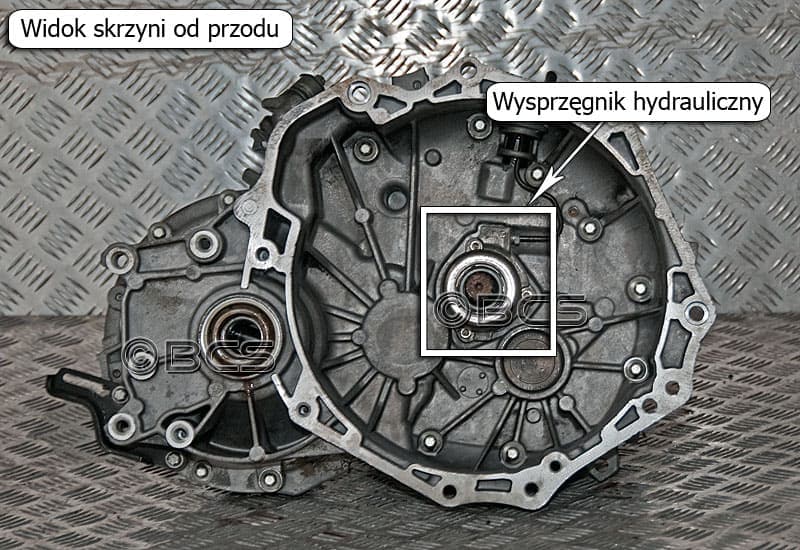

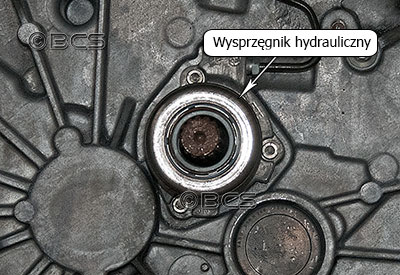

W skrzyniach biegów typu F23 do rozłączania skrzyni biegów i silnika zastosowano hydruliczny system wysprzęglania. Na wałku skrzęgłowym znajduje sie wysprzęglik, który powiększa swoją objętość pod wpływem ciśnienia płynu w układzie wysprzęglika. Ciśnienie powstaje w momencie naciśnięcia pedału sprzęgła. W czasie, gdy wysprzęglik powiększa swoją objętość, przesuwa się po wałku sprzęgłowym i naciska na docisk sprzęgłą rozłączając skrzynię biegów i silnik. Przy zwolnieniu pedału sprzęgła sytuacja przebiega odwrotnie.

Wysprzęglanie w skrzyni biegów F23 1 Wysprzęglanie w skrzyni biegów F23 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F23

W samochodach, w których zamontowana jest skrzynia biegów F23 odczyt prędkości realizowany jest na dwa sposoby.

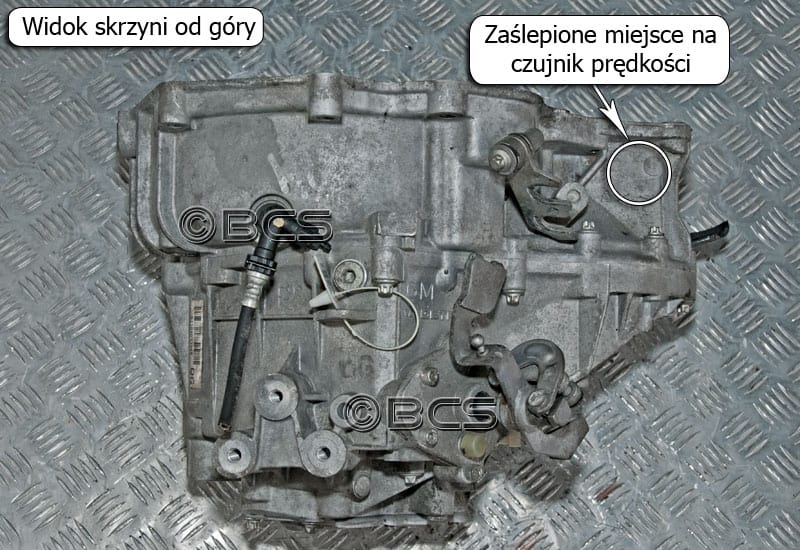

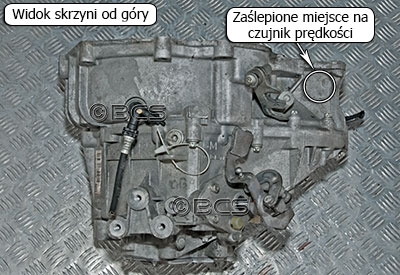

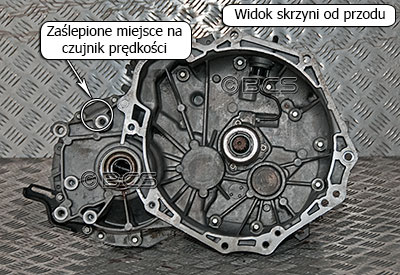

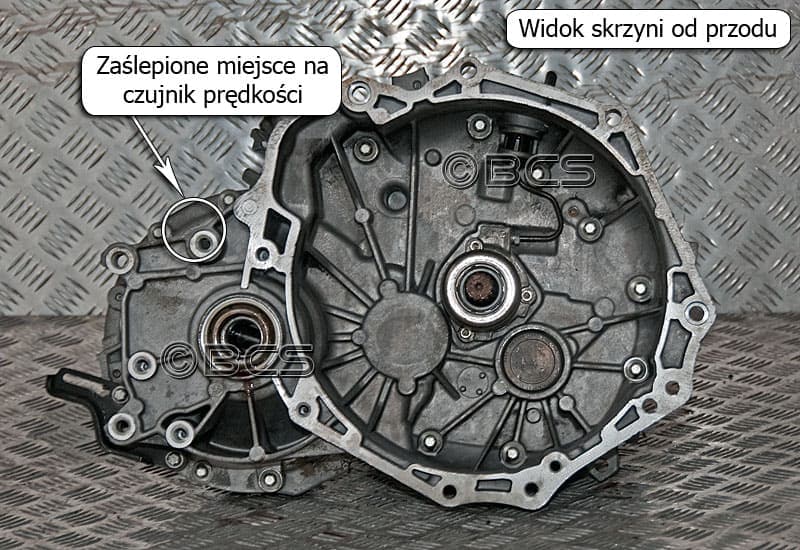

W pierwszym przypadku prędkość odczytywana jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione.


Odczyt prędkości w skrzyniach biegów F23 1 Odczyt prędkości w skrzyniach biegów F23 2

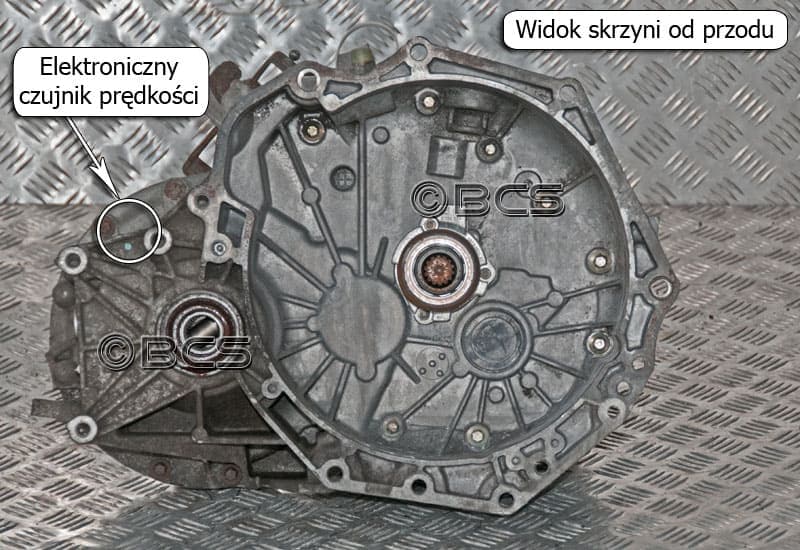

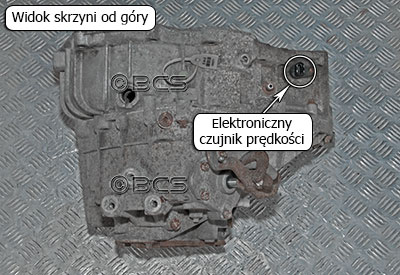

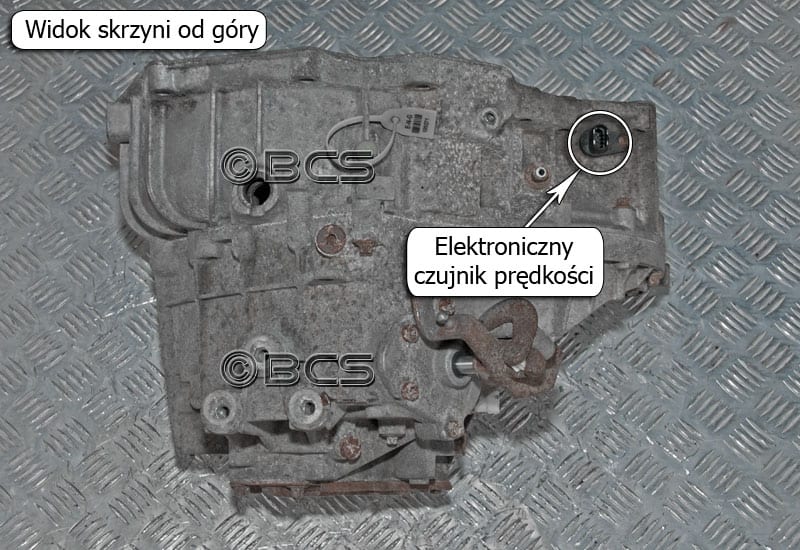

W innym wypadku czujnik odczytu prędkości znajduje sie w skrzyni biegów. Czujnik to impulsator elektroniczny, który odczyt prędkości przesyła w sposób elektryczny do licznika na kokpicie.

Odczyt prędkości w skrzyniach biegów F23 1 Odczyt prędkości w skrzyniach biegów F23 2

MONTAŻ ROZRUSZNIKA W SKRZYNIACH BIEGÓW F23

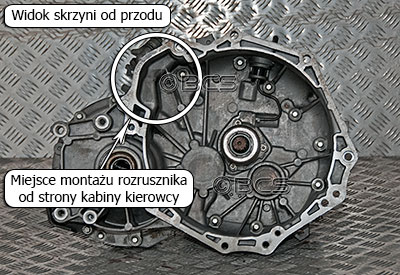

W zależności od modelu skrzyni biegów typu F23, rozrusznik montowany jest od strony chłodnicy lub od strony ściany grodziowej kabiny kierowcy. Rozrusznik montowany jest na silniku z głowiczką schowaną w obudowie skrzyni.

Odczyt prędkości w skrzyniach biegów F23 1 Odczyt prędkości w skrzyniach biegów F23 2

ŁAPY MOCUJĄCE W SKRZYNIACH BIEGÓW F23

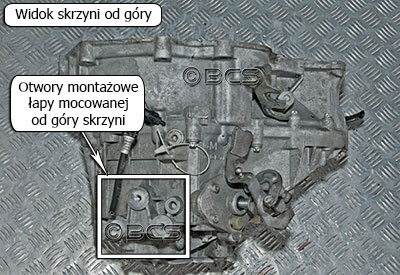

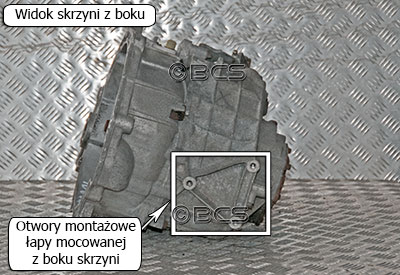

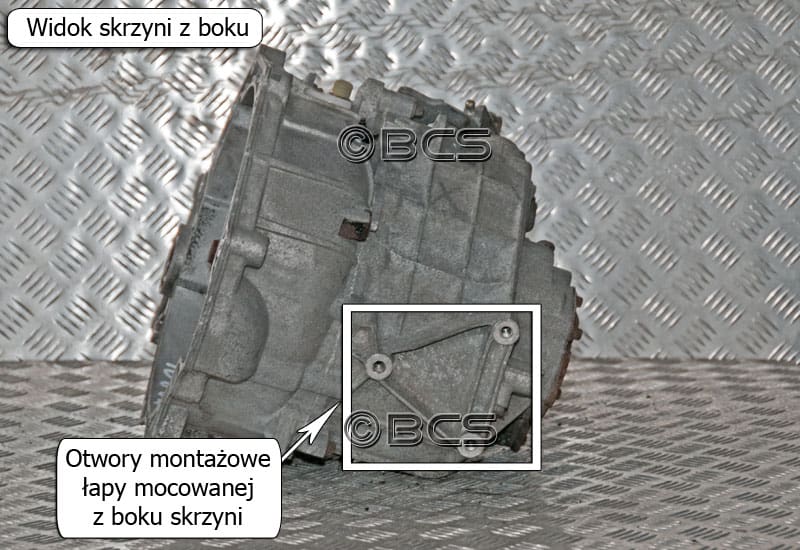

Łapa mocująca to element, który mocuje skrzynię biegów do karoserii samochodu. W skrzyniach biegów Opel typu F23 występowały dwa rodzaje łap - łapa mocująca z boku skrzyni oraz łapa mocująca od góry skrzyni.

Łapy mocujące w skrzyniach biegów F23 1 Łapy mocujące w skrzyniach biegów F23 2


WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F23

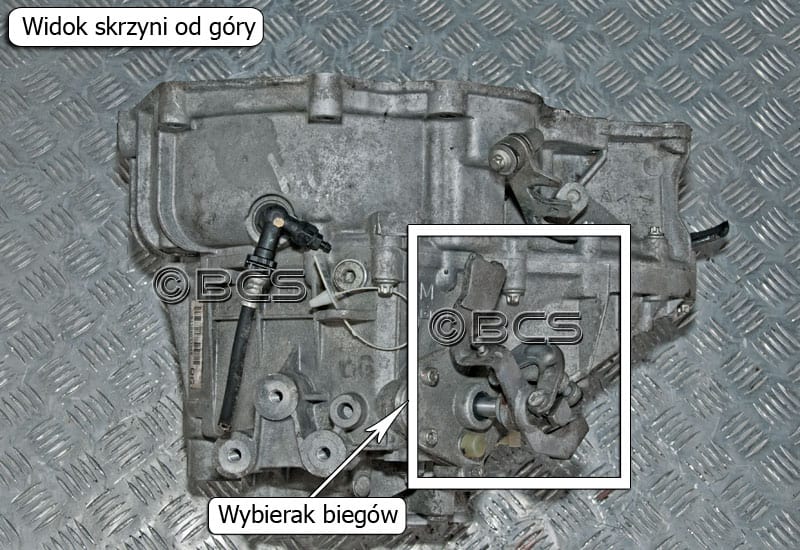

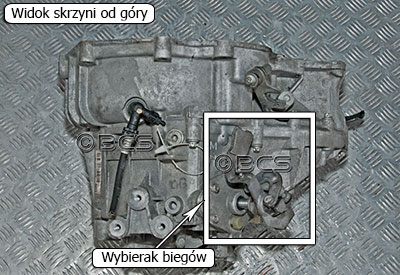

Wybierak biegów to element, który włącza i wyłącza poszczególne biegi bezpośrednio w skrzyni biegów. W skrzyni biegów F23 wybierak biegów napędzany jest linką, która przekazuje na wybierak ruch gałki zmiany biegów z kabiny kierowcy.

Wybierak biegów w skrzyni F23 1 Wybierak biegów w skrzyni F23 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F23

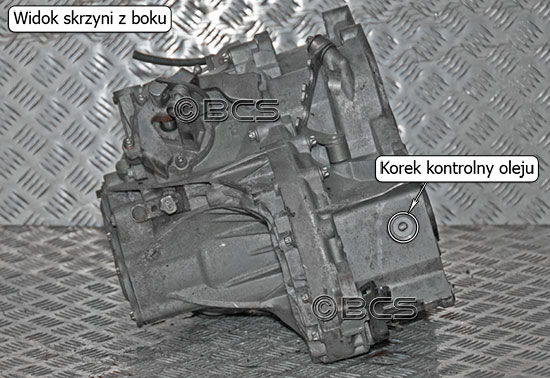

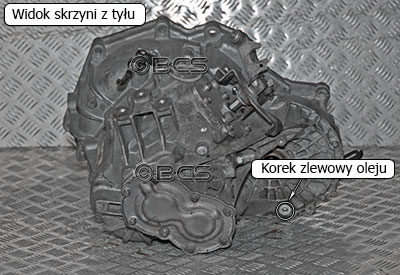

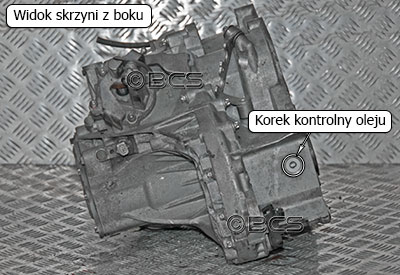

W skrzyni biegów typu F23 korek do wlewania oleju znajduje się na górze skrzyni biegów. Korek do wylewania oleju umieszczony jest pod zabierakiem półosi napędzajacej koło od strony kierowcy.

Korki olejowe w skrzyni F23 1 Korki olejowe w skrzyni F23 2
Korki olejowe w skrzyni F23 2
Skrzynie biegów Opel typu F23 to manualne przekładnie 5 biegowe, montowane w silnikach poprzecznych i napędzające przednie koła. Konstrukcja oparta jest na trzech wałkach z synchronizowanymi biegami. Przekładnia posiada kompaktową obudowę. Konstrukcja skrzyni F23 przystosowana jest do przenoszenia momentów dochodzących do 230 Nm.

SYMBOL (KOD) SKRZYNI BIEGÓW F23

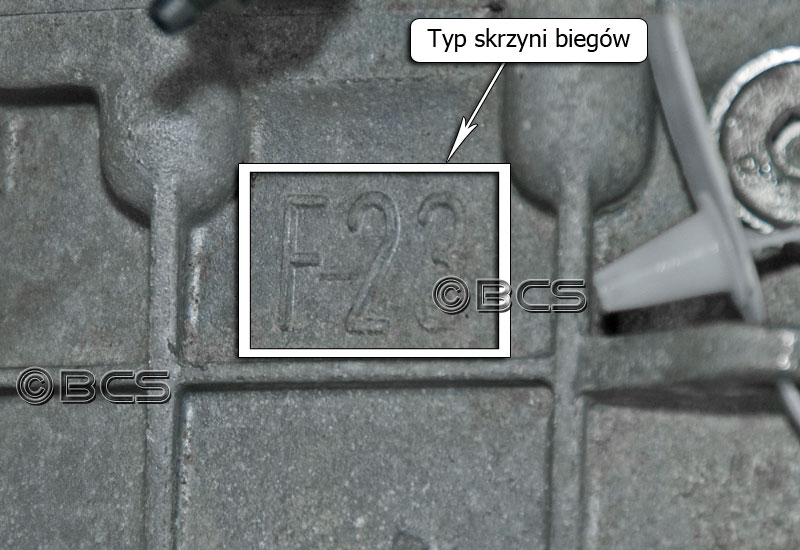

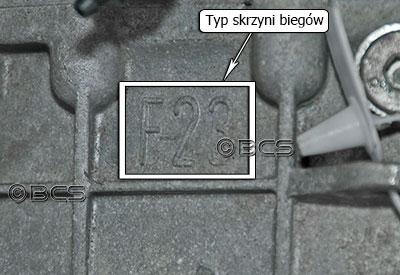

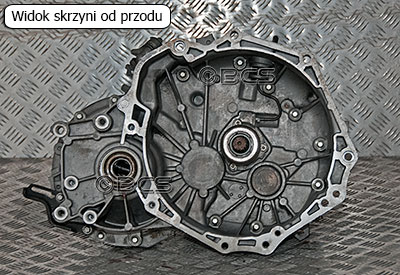

Oznaczenie typu konstrukcji F23 znajduje się na górnej obudowie w postaci wypukłego nadlewu.
Symbol skrzyni biegów F23 1 Symbol skrzyni biegów F23 2Symbol skrzyni biegów F23 3 Symbol skrzyni biegów F23 4

Budowa numeru skrzyni biegów OPEL - F23

Typ1


Symbol skrzyni F23

Legenda:

1 - MIejsce produkcji skrzyni biegów: A- Aspen; B - Bochum

2 - Długość przełożeń: 01 - długie; 02 - krótkie

3 - Rok produkcji

4 - Numer seryjny

5 - Kod literowy skrzyni biegów (alfakod)


SKRZYNIE BIEGÓW F23 - ALFAKOD

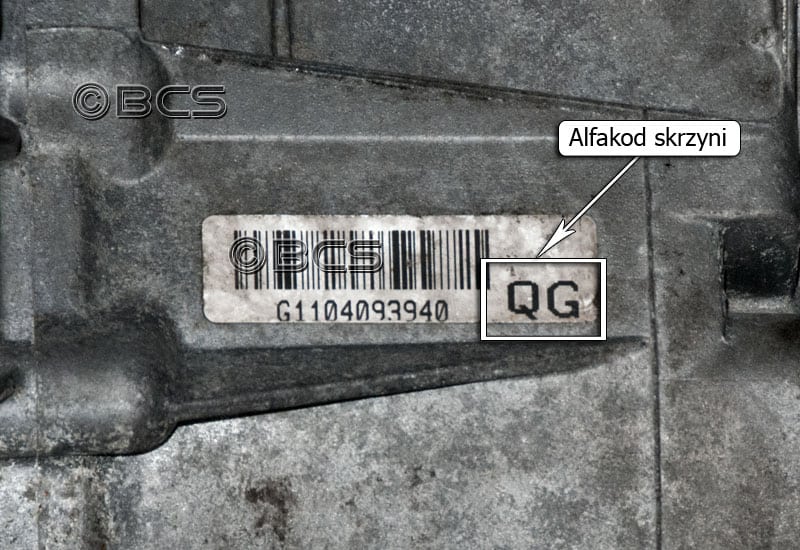

W skrzyniach biegów F23 zastosowano kodowany system identyfikacji w postaci alfakodu. Miejsce naniesienia alfakodu wskazano na zdjęciach.

Skrzynia biegów F23 alfakod 1 Skrzynia biegów F23 alfakod 2
Skrzynia biegów F23 alfakod 3Skrzynia biegów F23 alfakod 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F23

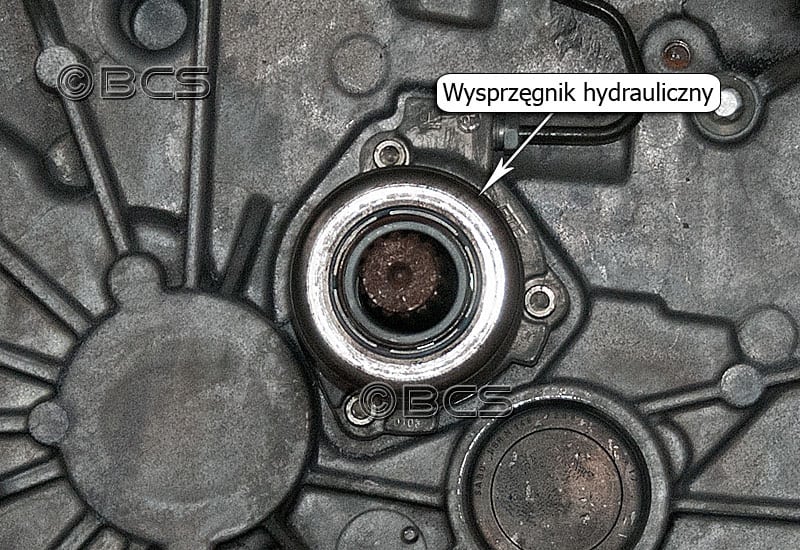

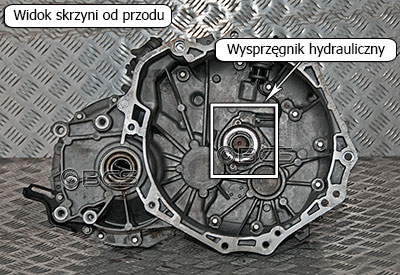

W skrzyniach biegów typu F23 do rozłączania skrzyni biegów i silnika zastosowano hydruliczny system wysprzęglania. Na wałku skrzęgłowym znajduje sie wysprzęglik, który powiększa swoją objętość pod wpływem ciśnienia płynu w układzie wysprzęglika. Ciśnienie powstaje w momencie naciśnięcia pedału sprzęgła. W czasie, gdy wysprzęglik powiększa swoją objętość, przesuwa się po wałku sprzęgłowym i naciska na docisk sprzęgłą rozłączając skrzynię biegów i silnik. Przy zwolnieniu pedału sprzęgła sytuacja przebiega odwrotnie.

Skrzynia biegów F23 wysprzęglanie 1 Skrzynia biegów F23 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F23

W samochodach, w których zamontowana jest skrzynia biegów F23 odczyt prędkości realizowany jest na dwa sposoby.

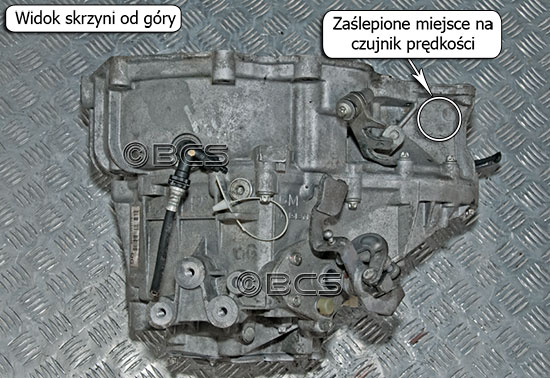

W pierwszym przypadku prędkość odczytywana jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione. Skrzynia biegów F23 odczyt prędkości 1 Skrzynia biegów F23 odczyt prędkości 2

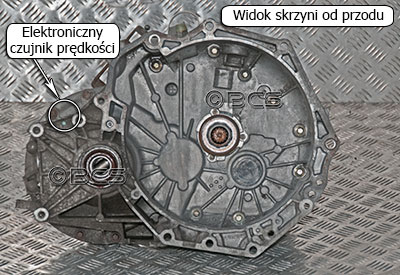

W innym wypadku czujnik odczytu prędkości znajduje sie w skrzyni biegów. Czujnik to impulsator elektroniczny, który odczyt prędkości przesyła w sposób elektryczny do licznika na kokpicie.
Odczyt prędkości w skrzyniach biegów F23 3
Odczyt prędkości w skrzyniach biegów F23 4

MONTAŻ ROZRUSZNIKA W SKRZYNIACH BIEGÓW F23

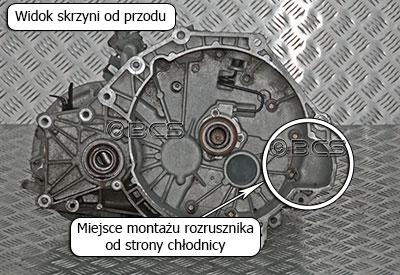

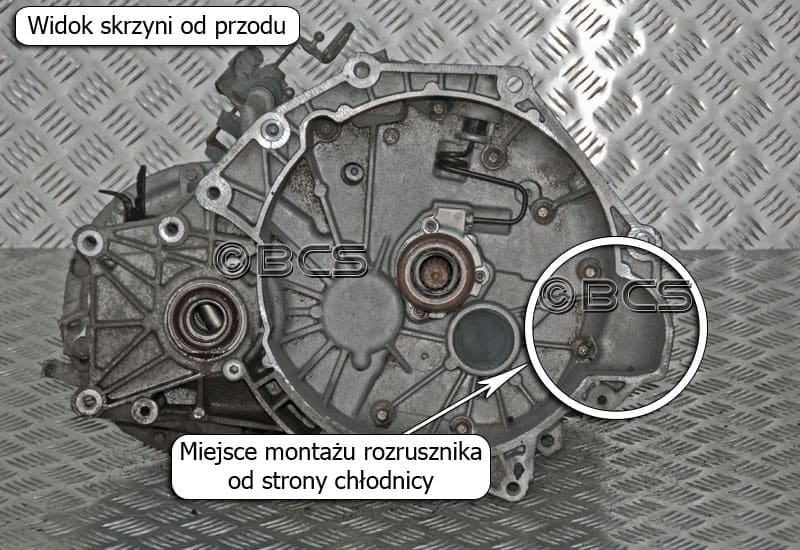

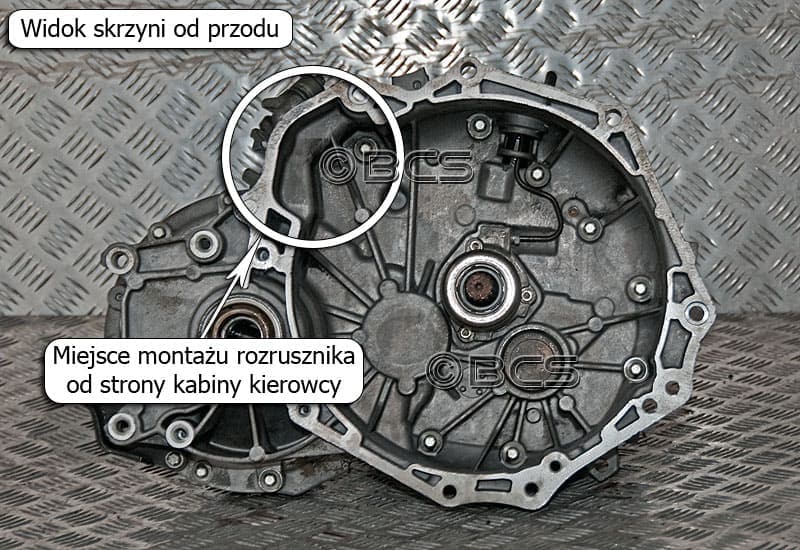

W zależności od modelu skrzyni biegów typu F23, rozrusznik montowany jest od strony chłodnicy lub od strony ściany grodziowej kabiny kierowcy. Rozrusznik montowany jest na silniku z głowiczką schowaną w obudowie skrzyni.

Skrzynia biegów F23 rozrusznik 1 Skrzynia biegów F23 rozrusznik 2

ŁAPY MOCUJĄCE W SKRZYNIACH BIEGÓW F23

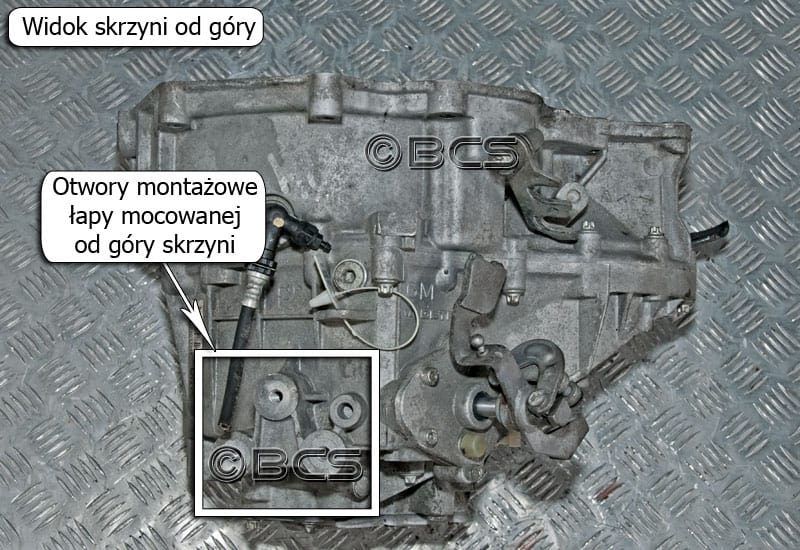

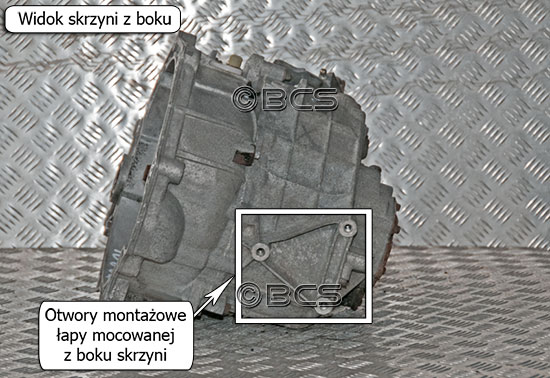

Łapa mocująca to element, który mocuje skrzynię biegów do karoserii samochodu. W skrzyniach biegów Opel typu F23 występowały dwa rodzaje łap - łapa mocująca z boku skrzyni oraz łapa mocująca od góry skrzyni.

Skrzynia biegów F23 łapy mocujące 1 Skrzynia biegów F23 łapy mocujące 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F23

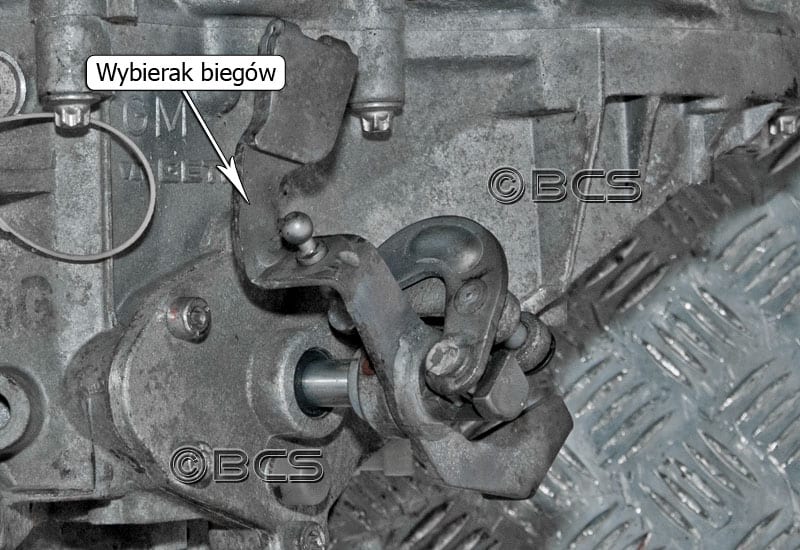

Wybierak biegów to element, który włącza i wyłącza poszczególne biegi bezpośrednio w skrzyni biegów. W skrzyni biegów F23 wybierak biegów napędzany jest linką, która przekazuje na wybierak ruch gałki zmiany biegów z kabiny kierowcy.

Skrzynia biegów F23 wybierak biegów 1 Skrzynia biegów F23 wybierak biegów 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F23

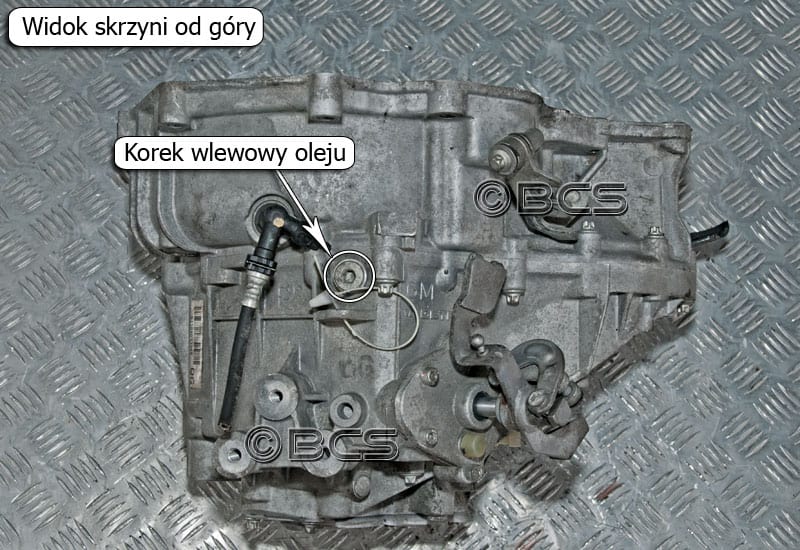

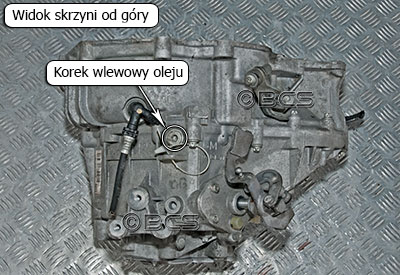

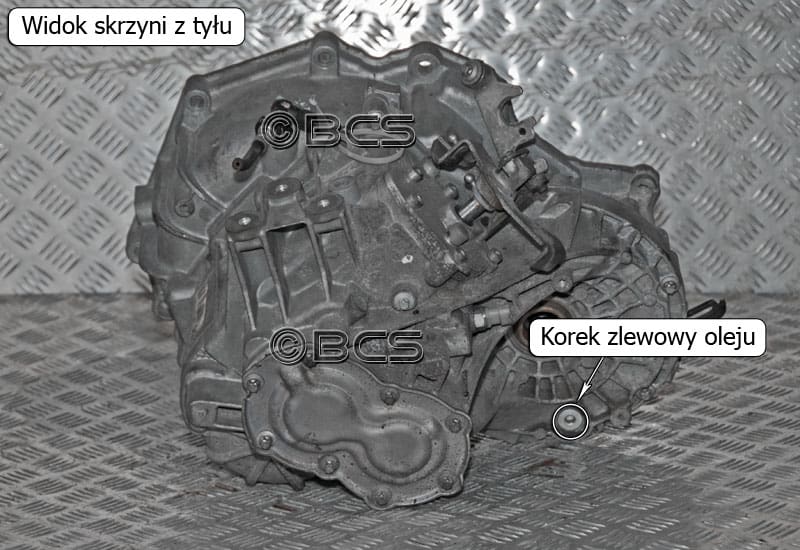

W skrzyni biegów typu F23 korek do wlewania oleju znajduje się na górze skrzyni biegów. Korek do wylewania oleju umieszczony jest pod zabierakiem półosi napędzajacej koło od strony kierowcy.Skrzynia biegów F23 korki olejowe 1 Skrzynia biegów F23 korki olejowe 2
Skrzynia biegów F23 korki olejowe 3
