Skrzynie biegów Opel typu F23 to manualne przekładnie 5 biegowe, montowane w silnikach poprzecznych i napędzające przednie koła. Konstrukcja oparta jest na trzech wałkach z synchronizowanymi biegami. Przekładnia posiada kompaktową obudowę. Konstrukcja skrzyni F23 przystosowana jest do przenoszenia momentów dochodzących do 230 Nm.


SYMBOL (KOD) SKRZYNI BIEGÓW F35

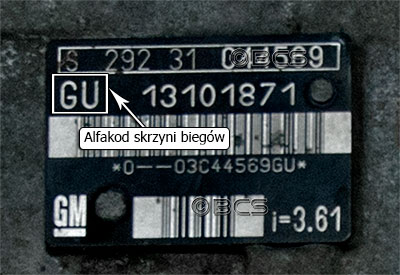

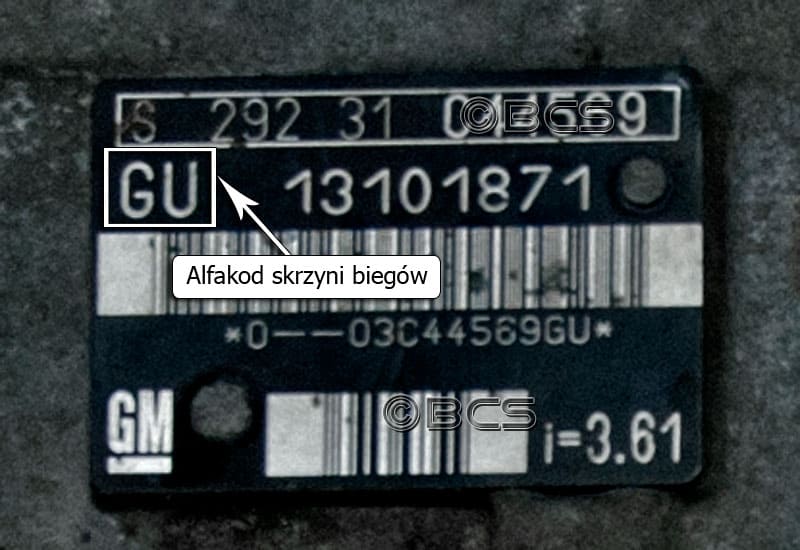

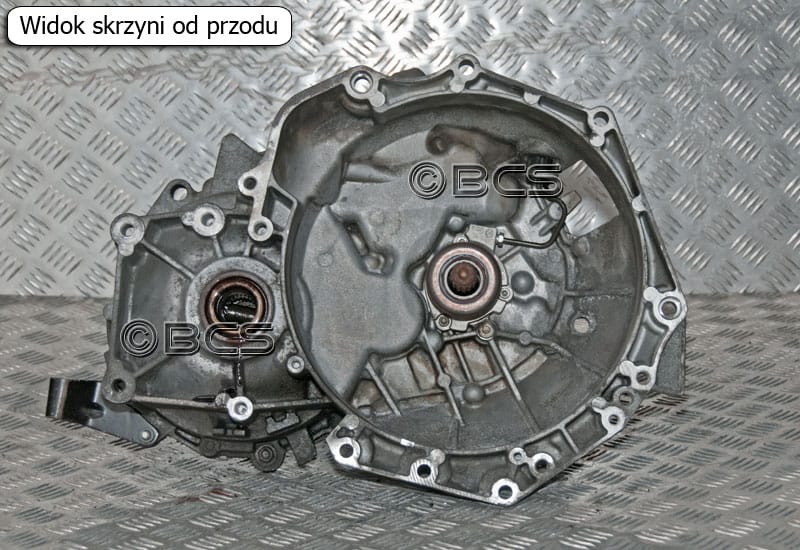

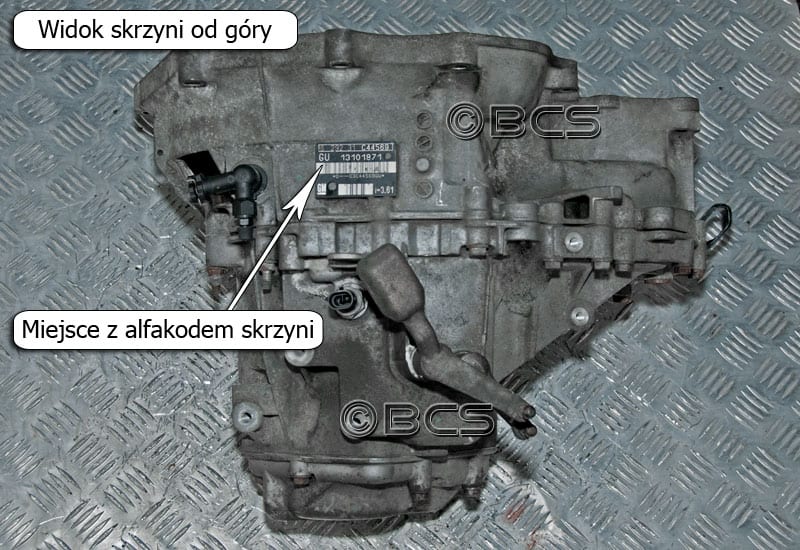

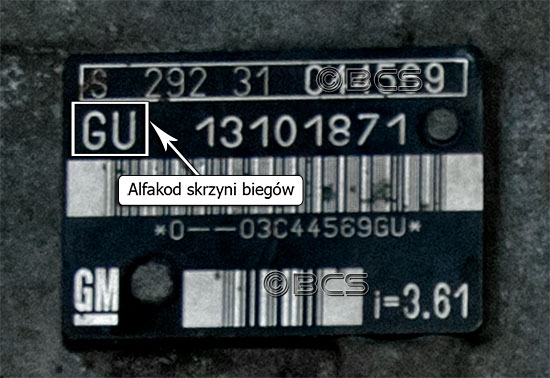

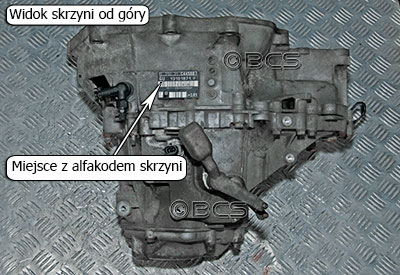

Skrzynie biegów Opel typu F35 zostały skonstruowane przez inżynierów Saab i General Motors i są stosowane w obu markach od 1984. F35 to przekładnie 5 biegowe oparte na dwóch wałkach i w pełni zsynchronizowanych biegach. Przenoszą momenty dochodzące do 355 Nm. W oznaczeniu typu skrzyni zastosowano tabliczkę znamionową, która umieszczona jest na górze skrzyni biegów. Na tabliczce znajduje się symbol skrzyni i przełożenia, które zakodowano w alfakodzie.

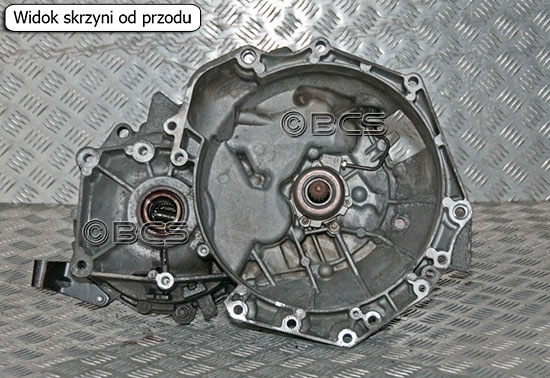

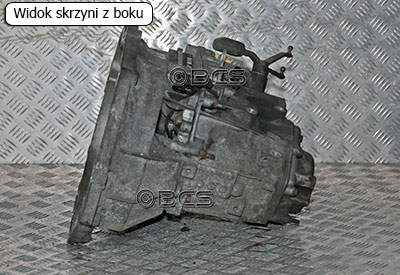

Symbol skrzyni biegów f35 1 Symbol skrzyni biegów f35 2
Symbol skrzyni biegów f35 3 Symbol skrzyni biegów f35 4

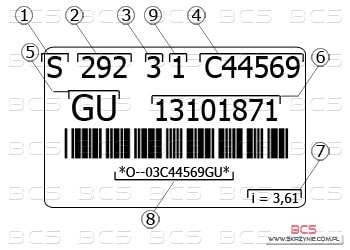

Budowa numeru skrzyni biegów OPEL - F35

Typ1


Symbol skrzyni F35

Legenda:

1 - Symbol producenta: S - Saab; O - Opel

2 - Dzień produkcji

3 - Rok produkcji

4 - Numer seryjny

5 - Kod literowy skrzyni biegow (alfakod)

6 - Numer części

7 - Przełożenie skrzyni biegów

8 - Numer seryjny i kod literowy (alfakod)

9 - Kod literowy skrzyni biegow (alfakod)


WYSPRZĘGLANIE W SKRZYNI BIEGÓW F35

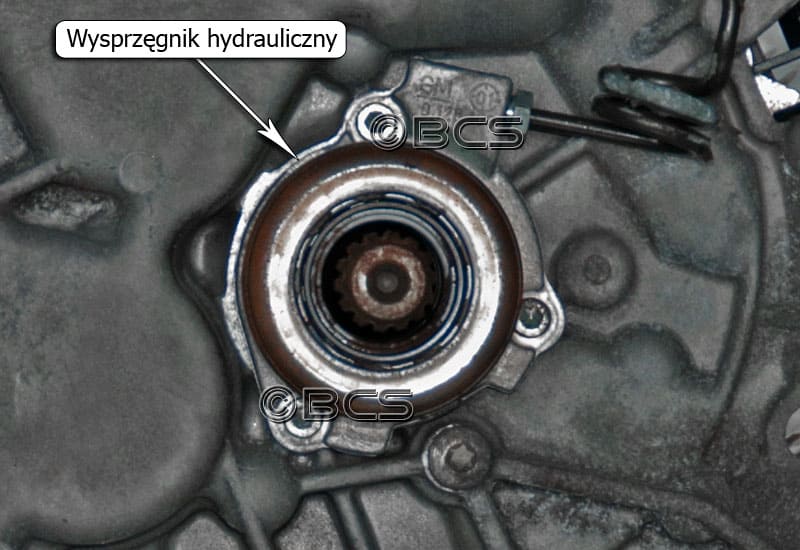

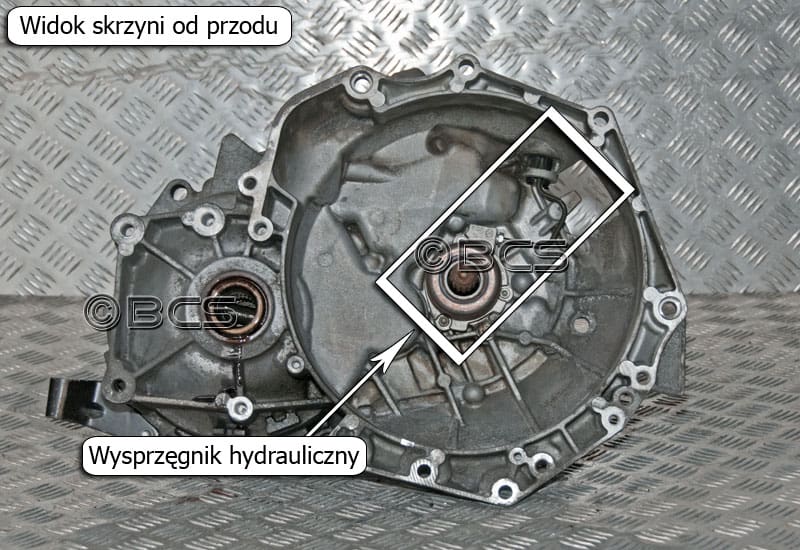

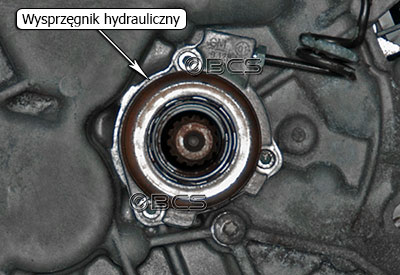

W skrzyniach biegów typu F35 do rozłączania skrzyni biegów i silnika zastosowano hydruliczny system wysprzęglania. Na wałku skrzęgłowym znajduje sie wysprzęglik, który powiększa swoją objętość pod wpływem ciśnienia płynu w układzie wysprzęglika. Ciśnienie powstaje w momencie naciśnięcia pedału sprzęgła. W czasie, gdy wysprzęglik powiększa swoją objętość przesuwa się po wałku sprzęgłowym i naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Przy zwolnieniu pedału sprzęgła sytuacja przebiega odwrotnie.

Wysprzęglanie w skrzyni biegów F35 1 Wysprzęglanie w skrzyni biegów F35 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F35

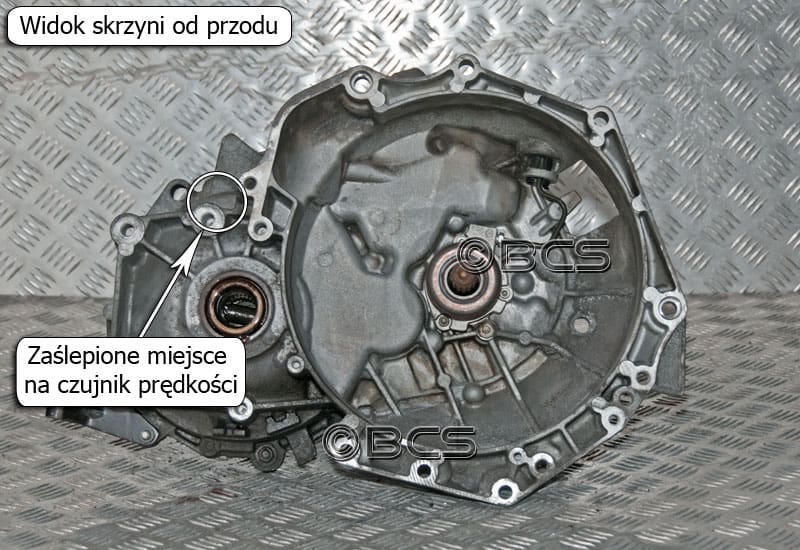

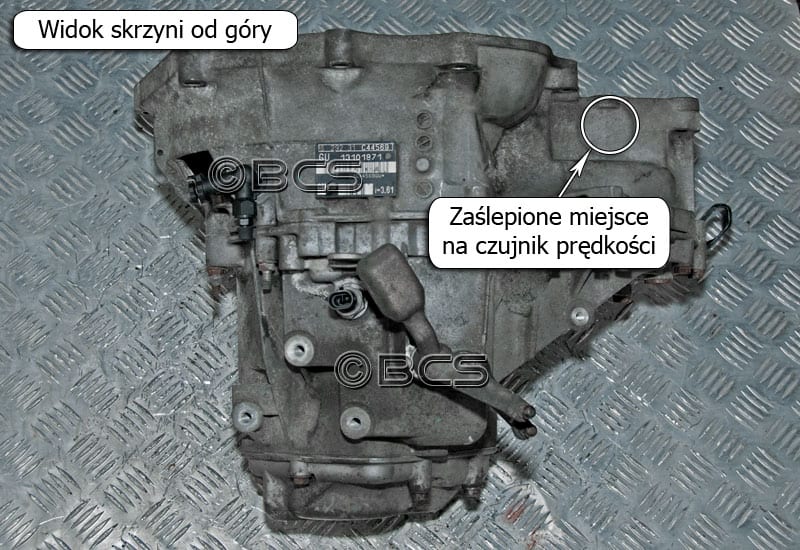

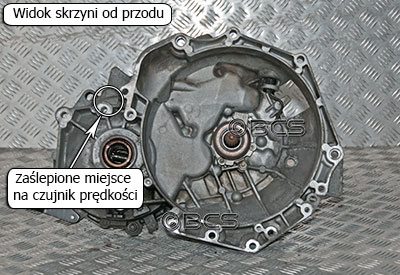

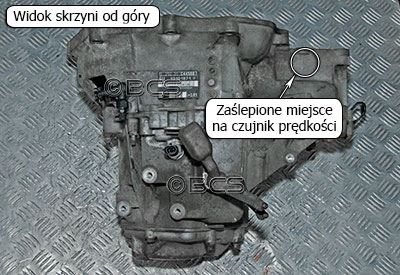

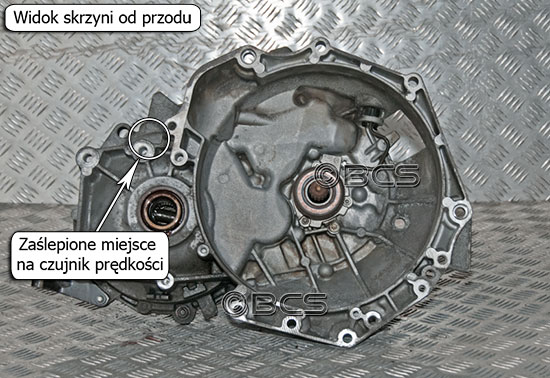

Przy zastosowaniu w samochodzie skrzyni biegów F35 odczyt prędkości realizowany jest poza skrzynią biegów i odczytywana jest z układu ABS. W skrzyni biegów nie znajdują się żadne czujniki służące do odczytu prędkości.
Odczyt prędkości w skrzyniach biegów F35 1 Odczyt prędkości w skrzyniach biegów F35 2


WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F35

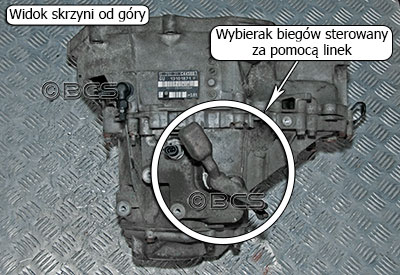

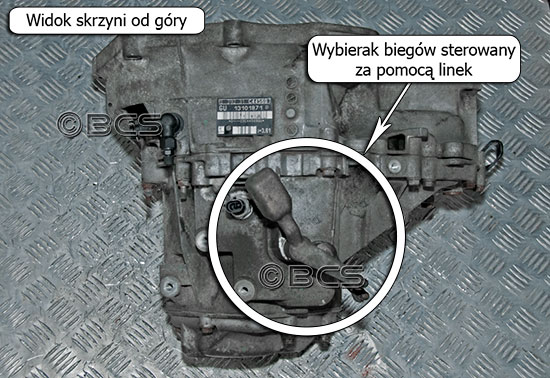

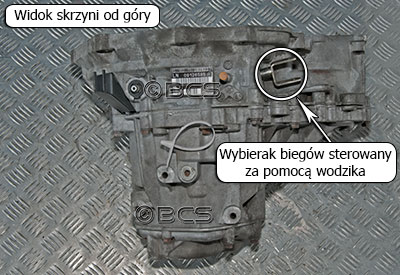

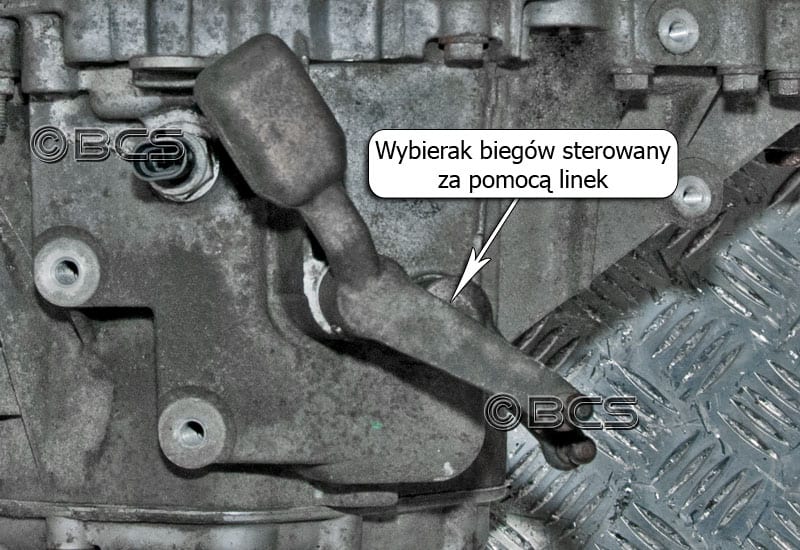

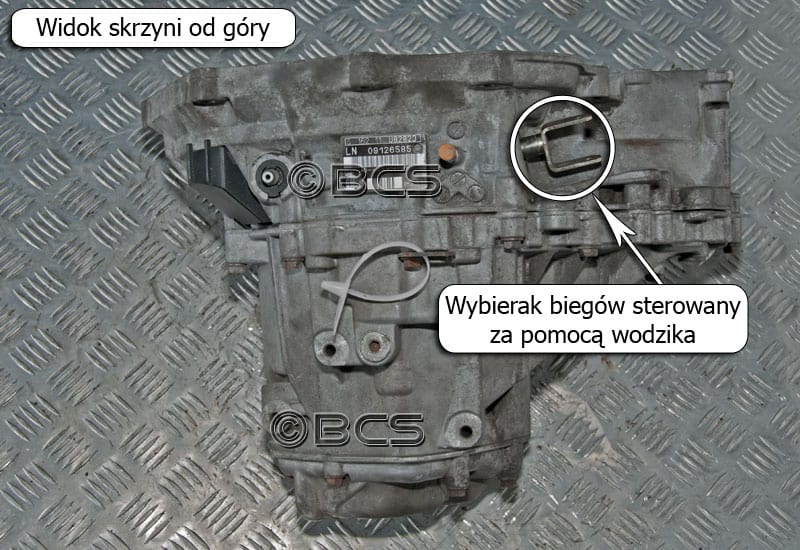

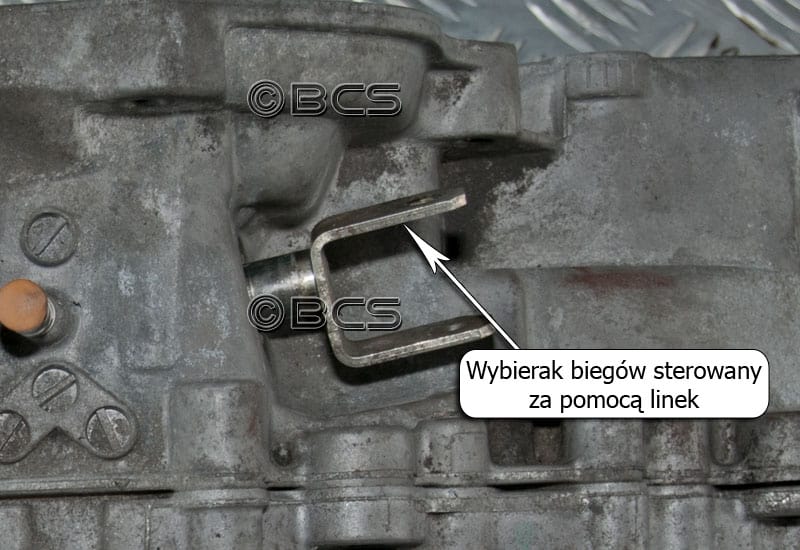

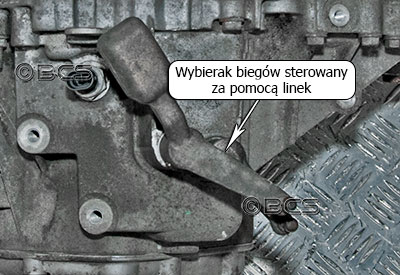

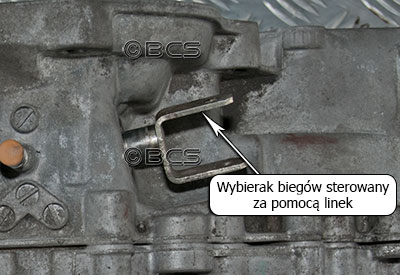

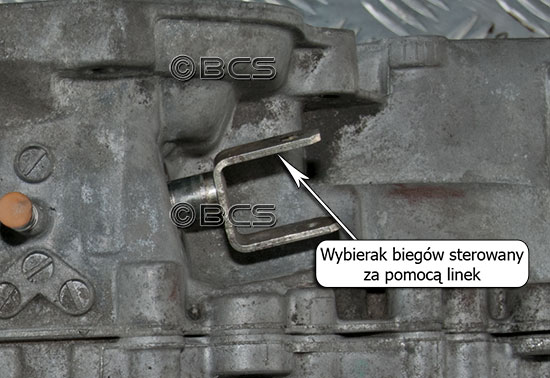

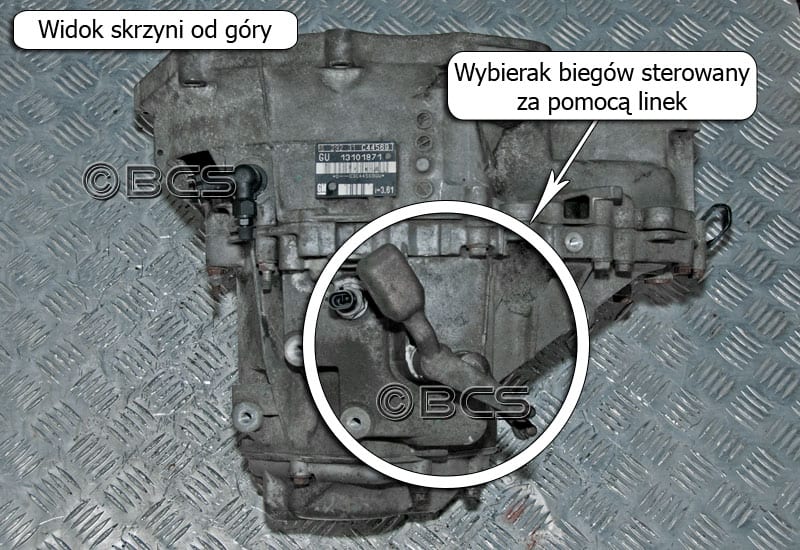

Wybierak biegów to element, który włącza i wyłącza poszczególne biegi bezpośrednio w skrzyni biegów. Wybierak biegów napędzany jest linkami, które przekazują ruch gałki zmiany biegów z kabiny kierowcy na wybierak. W skrzyni biegów F35 zastosowano dwa rodzaje wybieraków. Jeden wybierak umieszczony jest na górze środkowej obudowy, a inny typ wkomponowany jest w bok przedniej obudowy.

Wybierak biegów w skrzyni F35 1 Wybierak biegów w skrzyni F35 2
Wybierak biegów w skrzyni F35 1 Wybierak biegów w skrzyni F35 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F35

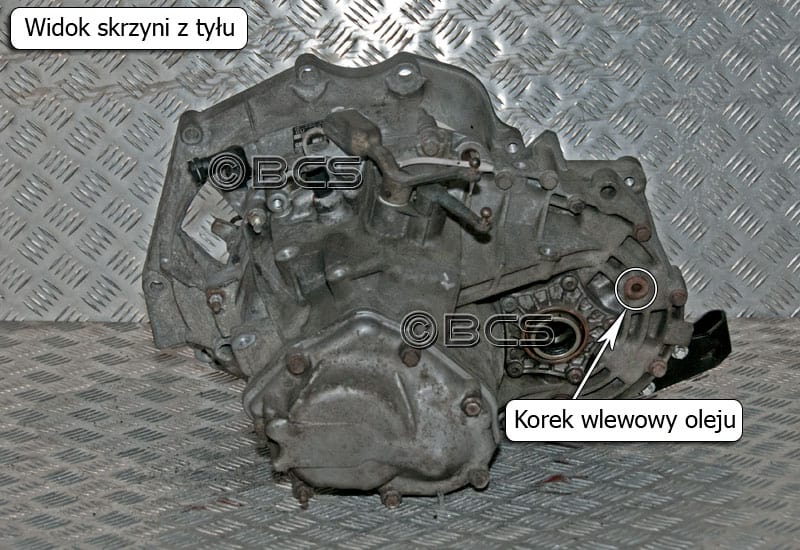

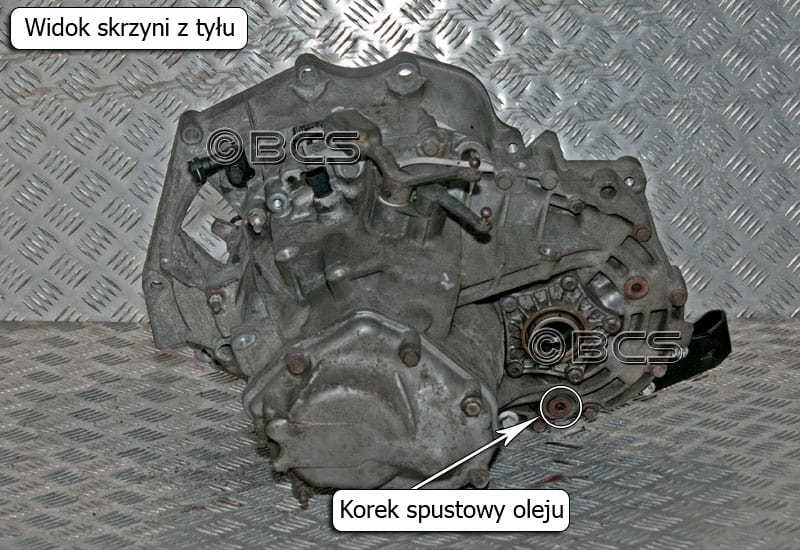

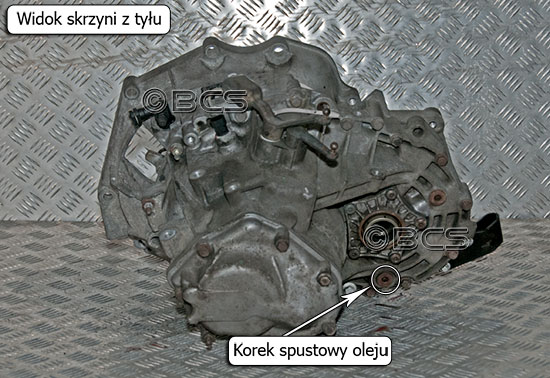

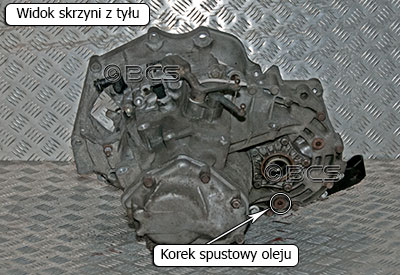

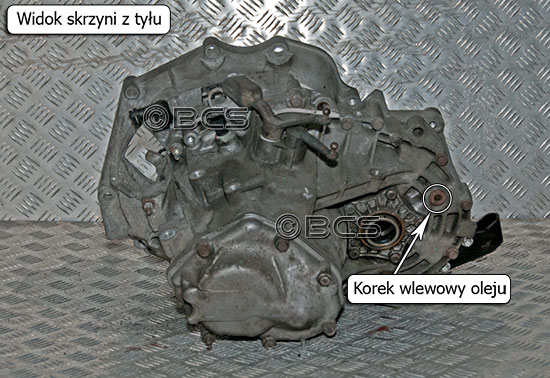

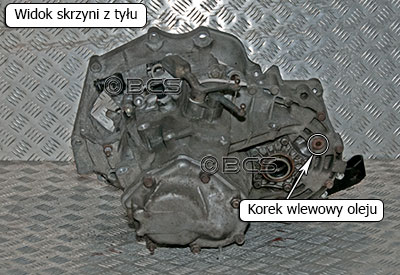

W skrzyni biegów F35 korki olejowe znajdują się obok wyjścia półosi, która napędza koło od strony kierowcy. Korek do zlewanie oleju jest pod osią, a korek do wlewania oleju obok półosi.

Korki olejowe w skrzyni F35 1 Korki olejowe w skrzyni F35 2
Skrzynie biegów Opel typu F35 zostały skonstruowane przez inżynierów Saab i General Motors i są stosowane w obu markach od 1984. F35 to przekładnie 5 biegowe oparte na dwóch wałkach i w pełni zsynchronizowanych biegach. Przenoszą momenty dochodzące do 355 Nm

SYMBOL (KOD) SKRZYNI BIEGÓW F35

W oznaczeniu typu skrzyni zastosowano tabliczkę znamionową, która umieszczona jest na górze skrzyni biegów. Na tabliczce znajduje się symbol skrzyni i przełożenia, które zakodowano w alfakodzie.
Symbol skrzyni biegów F35 1 Symbol skrzyni biegów F35 2 Symbol skrzyni biegów F35 3 Symbol skrzyni biegów F35 4

Budowa numeru skrzyni biegów OPEL - F35

Typ1


Symbol skrzyni F35

Legenda:

1 - Symbol producenta: S - Saab; O - Opel

2 - Dzień produkcji

3 - Rok produkcji

4 - Numer seryjny

5 - Kod literowy skrzyni biegów (alfakod)

6 - Numer częśći

7 - Przełożenie skrzyni biegów

8 - Numer seryjny i kod literowy (alfakod

9 - Kod literowy skrzyni biegów (alfakod)



WYSPRZĘGLANIE W SKRZYNI BIEGÓW F35

W skrzyniach biegów typu F35 do rozłączania skrzyni biegów i silnika zastosowano hydruliczny system wysprzęglania. Na wałku skrzęgłowym znajduje sie wysprzęglik, który powiększa swoją objętość pod wpływem ciśnienia płynu w układzie wysprzęglika. Ciśnienie powstaje w momencie naciśnięcia pedału sprzęgła. W czasie, gdy wysprzęglik powiększa swoją objętość przesuwa się po wałku sprzęgłowym i naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Przy zwolnieniu pedału sprzęgła sytuacja przebiega odwrotnie.

Skrzynia biegów F35 wysprzęglanie 1 Skrzynia biegów F35 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F35

Przy zastosowaniu w samochodzie skrzyni biegów F35 odczyt prędkości realizowany jest poza skrzynią biegów i odczytywana jest z układu ABS. W skrzyni biegów nie znajdują się żadne czujniki służące do odczytu prędkości.


Skrzynia biegów F35 odczyt prędkości 1 Skrzynia biegów F35 odczyt prędkości 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F35

Wybierak biegów to element, który włącza i wyłącza poszczególne biegi bezpośrednio w skrzyni biegów. Wybierak biegów napędzany jest linkami, które przekazują ruch gałki zmiany biegów z kabiny kierowcy na wybierak. W skrzyni biegów F35 zastosowano dwa rodzaje wybieraków. Jeden wybierak umieszczony jest na górze środkowej obudowy, a inny typ wkomponowany jest w bok przedniej obudowy.

Skrzynia biegów F35 wybierak biegów 1 Skrzynia biegów F35 wybierak biegów 2
Skrzynia biegów F35 wybierak biegów 3Skrzynia biegów F35 wybierak biegów 4

KORKI OLEJOWE W SKRZYNI BIEGÓW F35

W skrzyni biegów F35 korki olejowe znajdują się obok wyjścia półosi, która napędza koło od strony kierowcy. Korek do zlewanie oleju jest pod osią, a korek do wlewania oleju obok półosi.

Skrzynia biegów F35 korki olejowe 1Skrzynia biegów F35 korki olejowe 2
