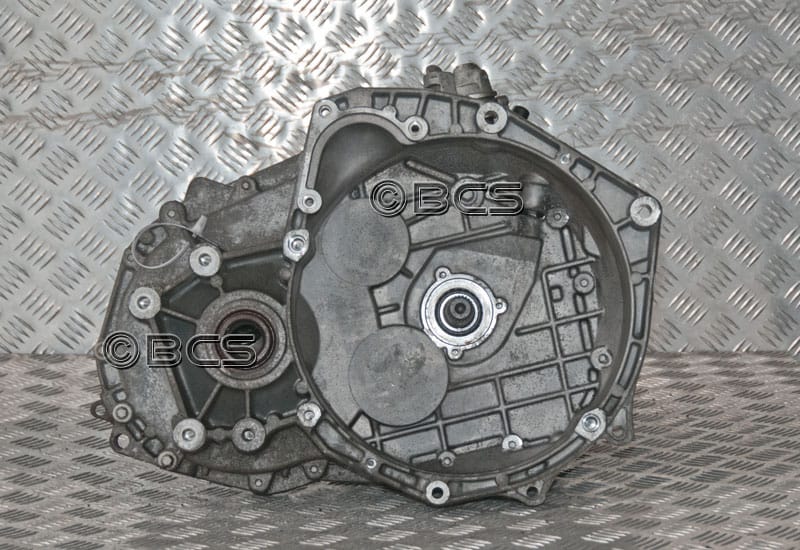

Skrzynie biegów Opel typu F40 są 6 biegowymi przekładniami manualnymi napędzającymi przednie koła samochodu. Konstrukcja oparta jest na trzech wałkach z synchronizowanymi biegami. Przekładnia posiada kompaktową obudowę. Konstrukcja skrzyni F40 przystosowana jest do przenoszenia momentów dochodzących do 400 Nm. Zastosowano ją w średnich i większych samochodach produkcji GM - Opel, Pontiac, Chevrolet oraz Saab.


SYMBOL (KOD) SKRZYNI BIEGÓW F40

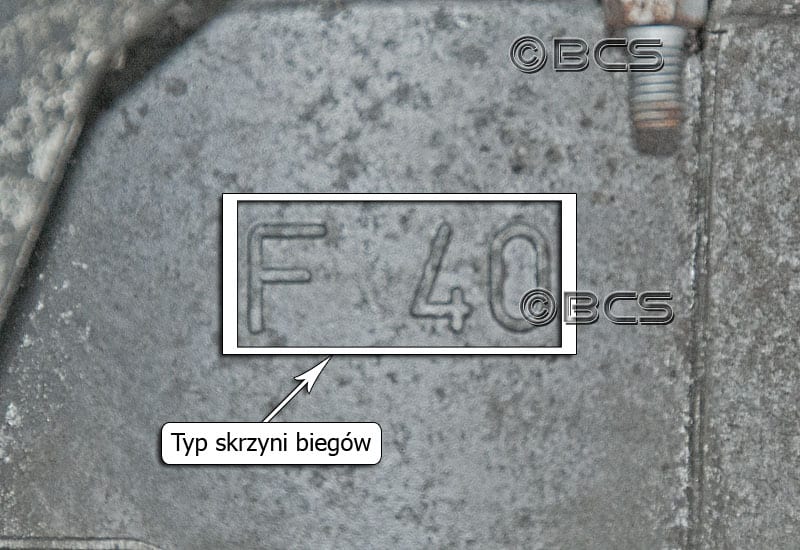

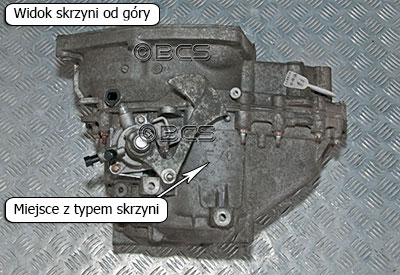

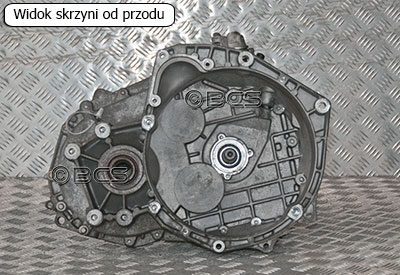

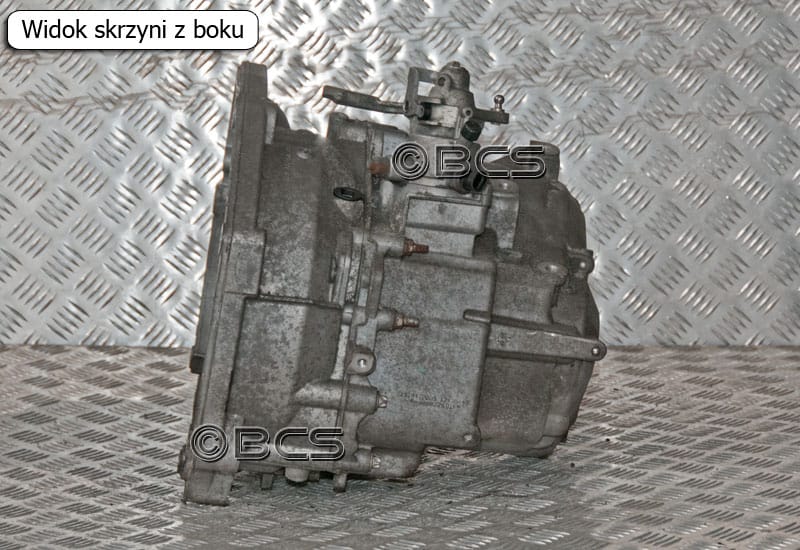

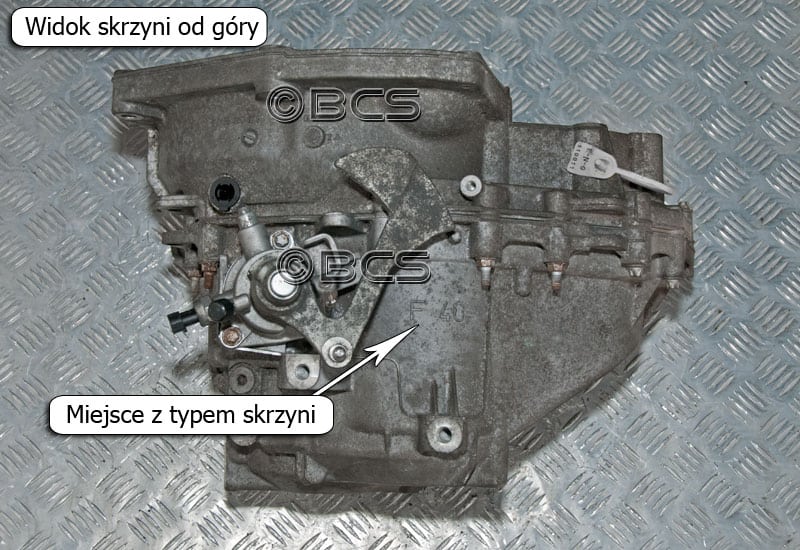

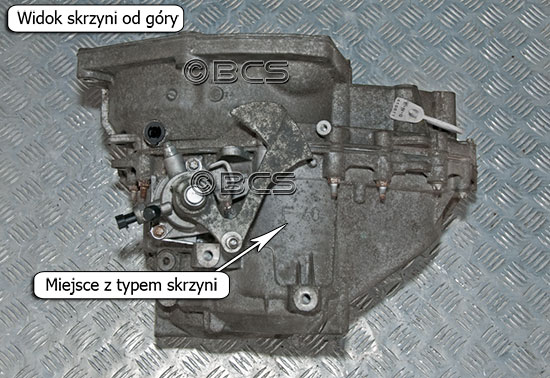

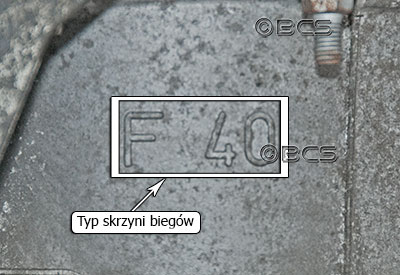

Oznaczenie typu konstrukcji znajduje się na górnej obudowie w postaci wypukłego nadlewu.

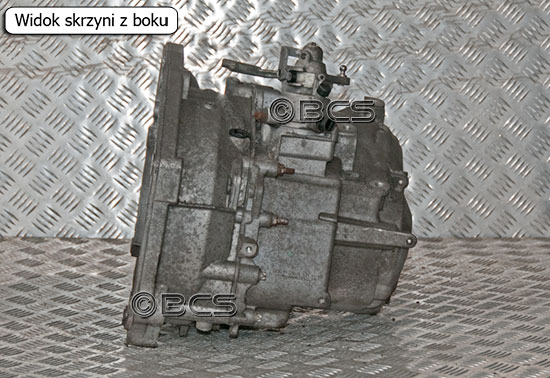

Symbol skrzyni biegów f40 1 Symbol skrzyni biegów f40 2
Symbol skrzyni biegów f40 3 Symbol skrzyni biegów f40 4

SKRZYNIE BIEGÓW F40 - ALFAKOD

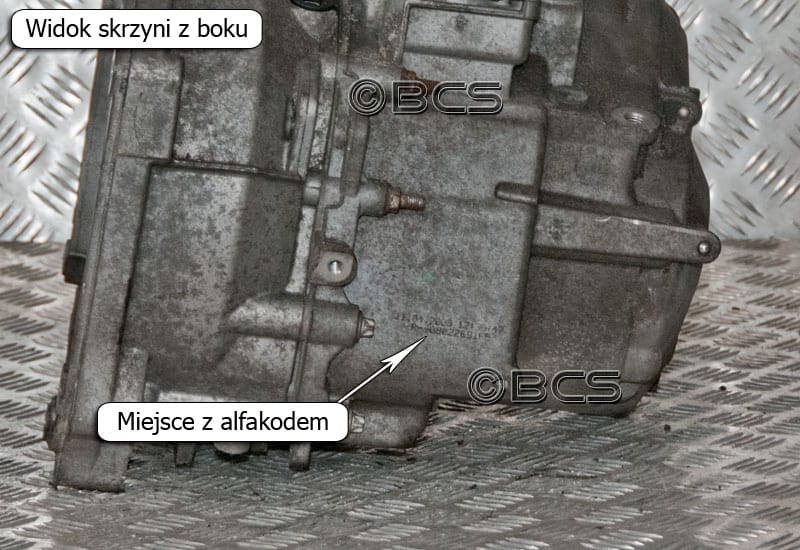

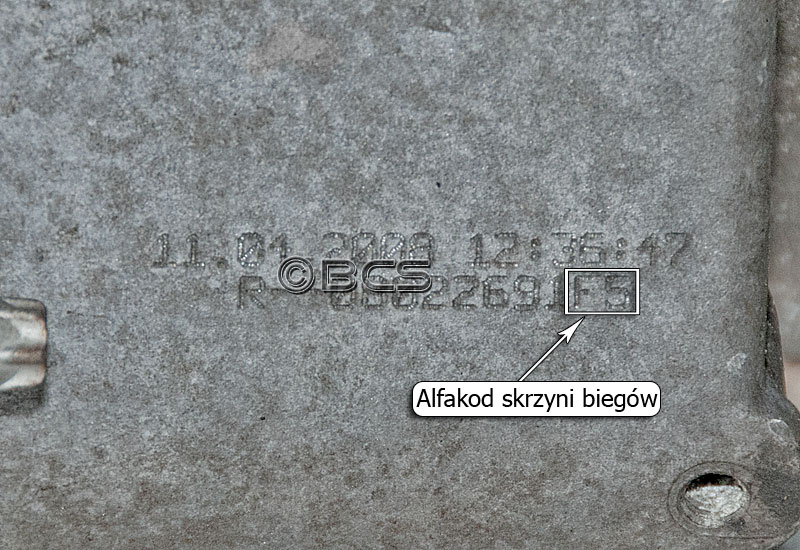

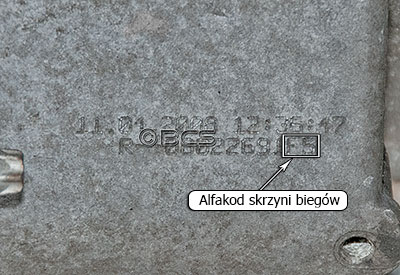

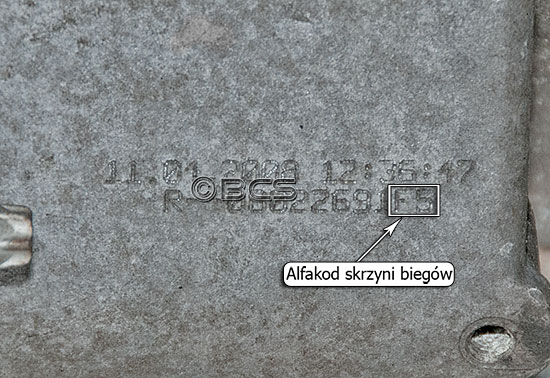

W skrzyniach biegów F40 zastosowano kodowany system identyfikacji w postaci alfakodu. Miejsce naniesienia alfakodu wskazano na zdjęciach.

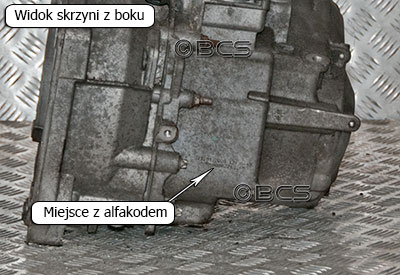

Alfakod w skrzyni biegów F40 1 Alfakod w skrzyni biegów F40 2
Alfakod w skrzyni biegów F40 3 Alfakod w skrzyni biegów F40 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F40

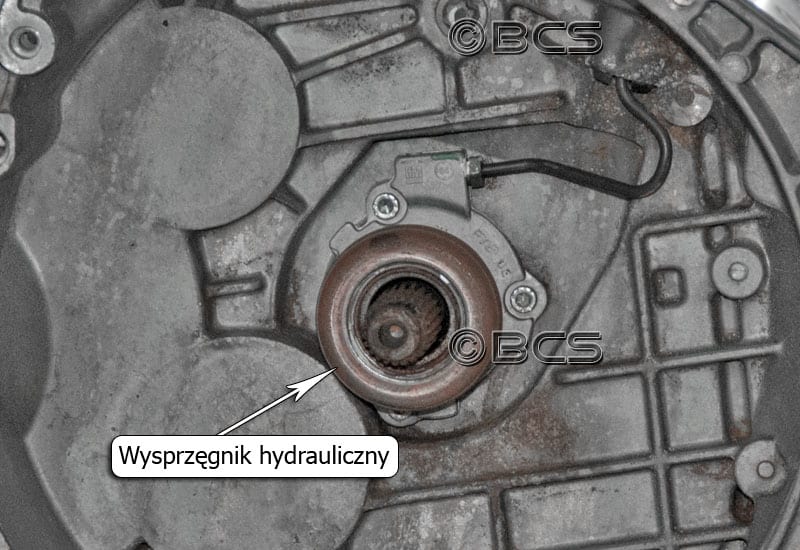

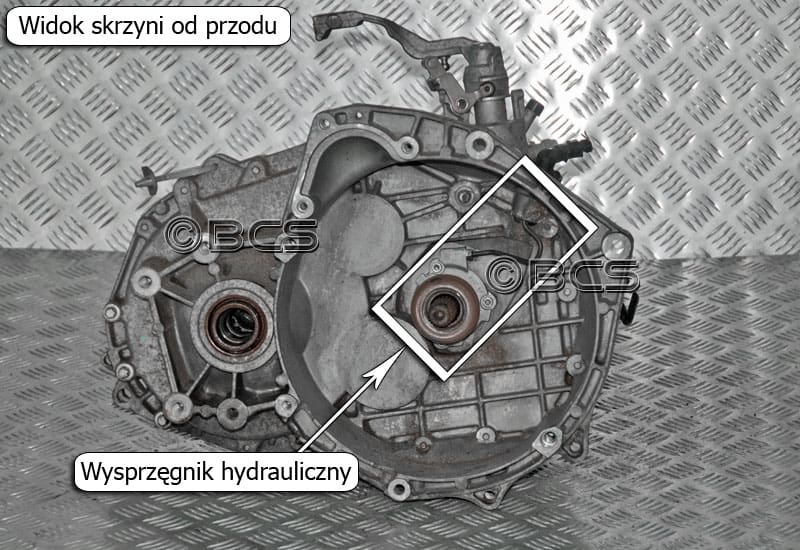

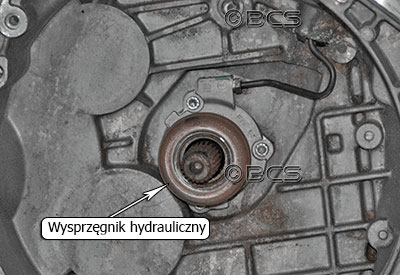

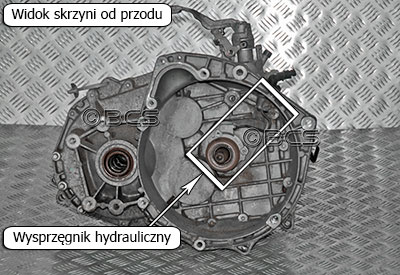

W skrzyniach biegów typu F40 do rozłączania skrzyni biegów i silnika zastosowano hydruliczny system wysprzęglania. Na wałku skrzęgłowym znajduje sie wysprzęglik, który powiększa swoją objętość pod wpływem ciśnienia płynu w układzie wysprzęglika. Ciśnienie powstaje w momencie naciśnięcia pedału sprzęgła. W czasie, gdy wysprzęglik powiększa swoją objętość, przesuwa się po wałku sprzęgłowym i naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Przy zwolnieniu pedału sprzęgła sytuacja przebiega odwrotnie.

Wysprzęglanie w skrzyni biegów F40 1 Wysprzęglanie w skrzyni biegów F40 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F40

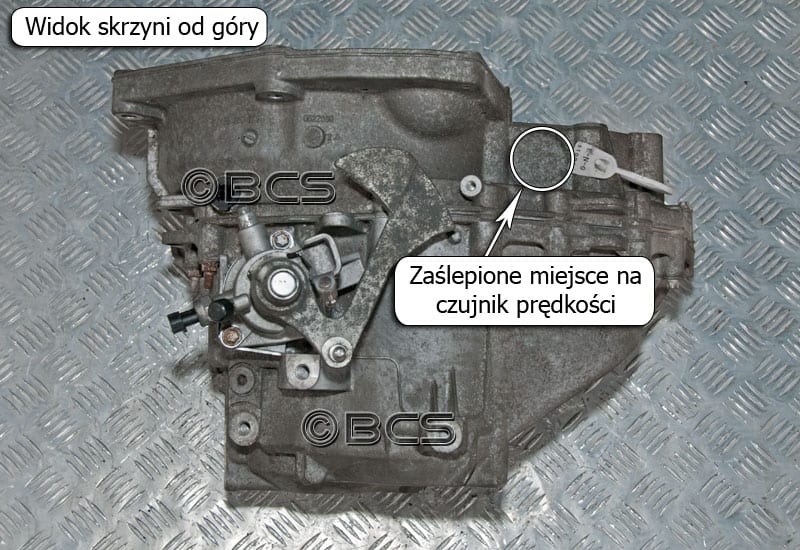

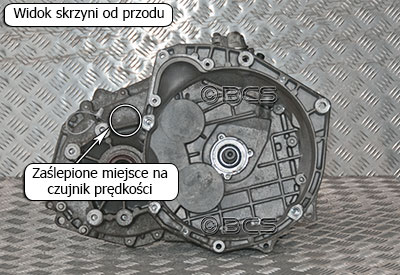

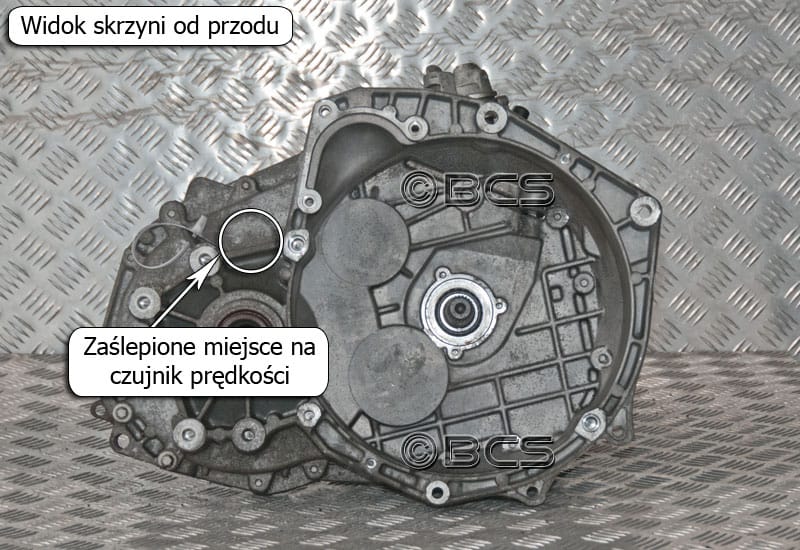

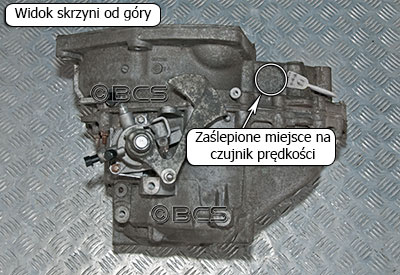

Przy zastosowaniu w samochodzie skrzyni biegów F40 odczyt prędkości realizowany jest poza skrzynią biegów i odczytywana jest z układu ABS. W skrzyni biegów nie znajdują się żadne czujniki służące do odczytu prędkości.


Odczyt prędkości w skrzyniach biegów F40 1 Odczyt prędkości w skrzyniach biegów F40 2

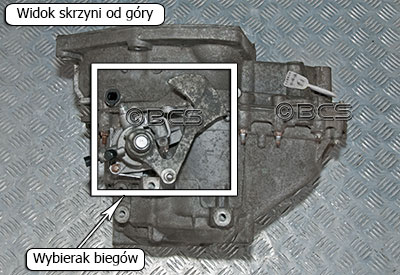

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F40

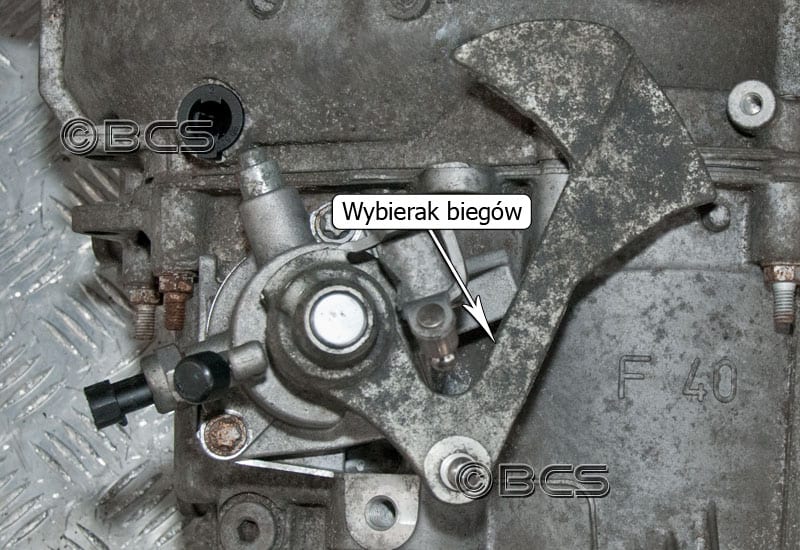

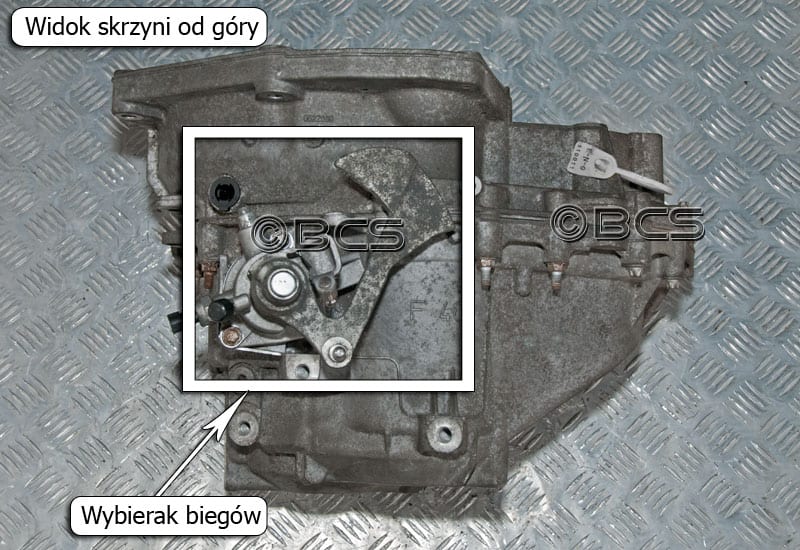

Wybierak biegów to element, który włącza i wyłącza poszczególne biegi bezpośrednio w skrzyni biegów. W skrzyni F40 wybierak biegów napędzany jest linką, która przekazuje na wybierak ruch gałki zmiany biegów z kabiny kierowcy.

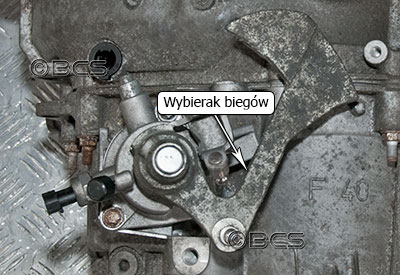

Wybierak biegów w skrzyni F40 1 Wybierak biegów w skrzyni F40 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F40

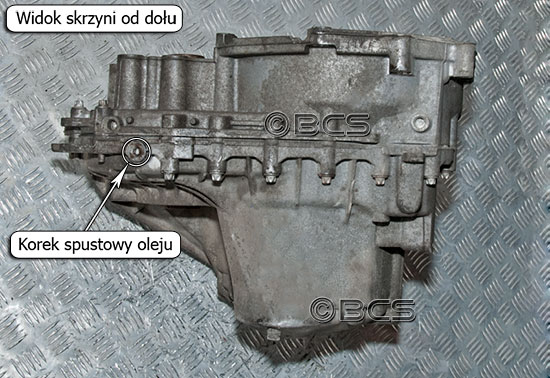

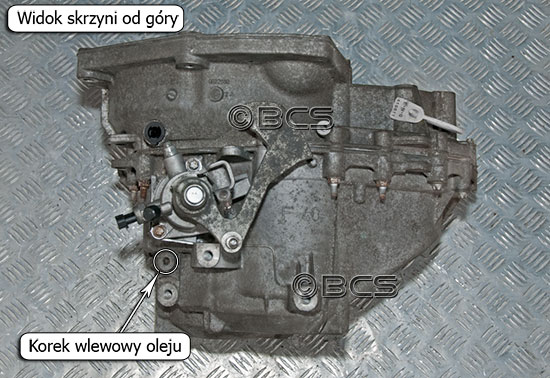

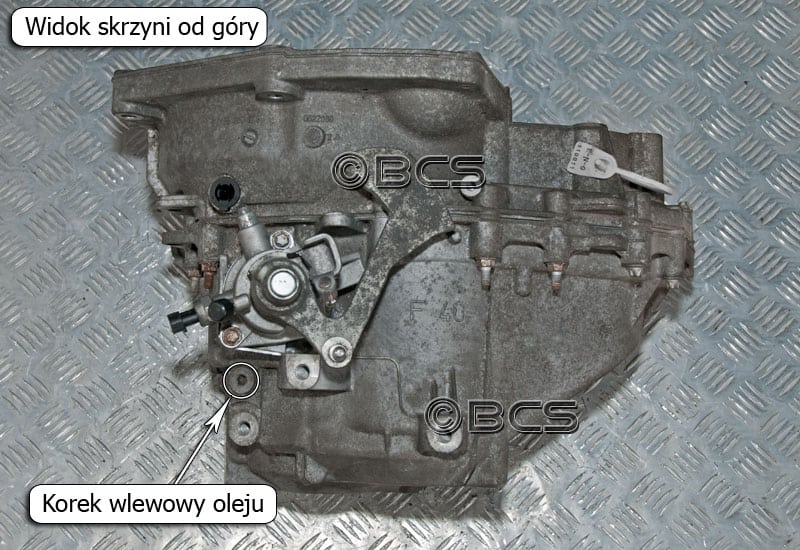

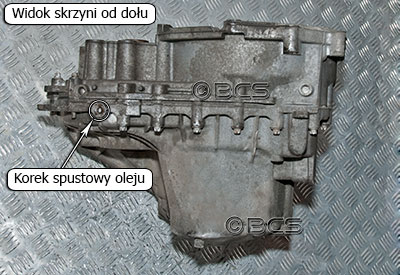

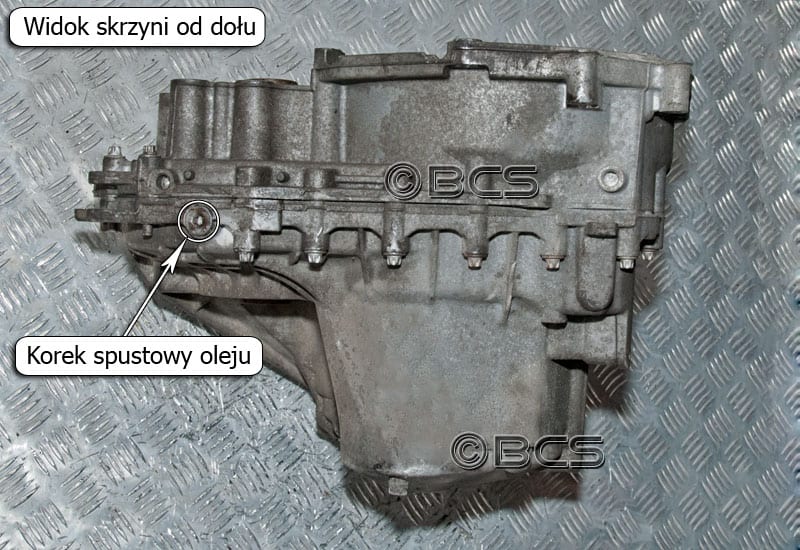

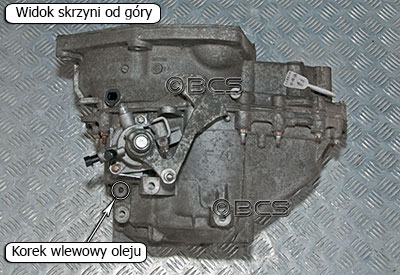

Korek służący zlewaniu oleju znajduje się od dołu skrzyni biegów bezpośrednio pod mechanizmem różnicowym. Korek do wlewania oleju umiszczony jest na górze skrzyni biegów obok wybieraka biegów.

Korki olejowe w skrzyni F40 1 Korki olejowe w skrzyni F40 2
Skrzynie biegów Opel typu F40 są 6 biegowymi przekładniami manualnymi napędzającymi przednie koła samochodu. Konstrukcja oparta jest na trzech wałkach z synchronizowanymi biegami. Przekładnia posiada kompaktową obudowę. Konstrukcja skrzyni F40 przystosowana jest do przenoszenia momentów dochodzących do 400 Nm. Zastosowano ją w średnich i większych samochodach produkcji GM - Opel, Pontiac, Chevrolet oraz Saab.

SYMBOL (KOD) SKRZYNI BIEGÓW F40

Oznaczenie typu konstrukcji znajduje się na górnej obudowie w postaci wypukłego nadlewu.
Symbol skrzyni biegów F40 1 Symbol skrzyni biegów F40 2Symbol skrzyni biegów F40 3 Symbol skrzyni biegów F40 4

SKRZYNIE BIEGÓW F40 - ALFAKOD

W skrzyniach biegów F40 zastosowano kodowany system identyfikacji w postaci alfakodu. Miejsce naniesienia alfakodu wskazano na zdjęciach.

Skrzynia biegów F40 alfakod 1 Skrzynia biegów F40 alfakod 2
Skrzynia biegów F40 alfakod 3Skrzynia biegów F40 alfakod 2

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F40

W skrzyniach biegów typu F40 do rozłączania skrzyni biegów i silnika zastosowano hydruliczny system wysprzęglania. Na wałku skrzęgłowym znajduje sie wysprzęglik, który powiększa swoją objętość pod wpływem ciśnienia płynu w układzie wysprzęglika. Ciśnienie powstaje w momencie naciśnięcia pedału sprzęgła. W czasie, gdy wysprzęglik powiększa swoją objętość, przesuwa się po wałku sprzęgłowym i naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Przy zwolnieniu pedału sprzęgła sytuacja przebiega odwrotnie.

Skrzynia biegów F40 wysprzęglanie 1 Skrzynia biegów F40 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F40

Przy zastosowaniu w samochodzie skrzyni biegów F40 odczyt prędkości realizowany jest poza skrzynią biegów i odczytywana jest z układu ABS. W skrzyni biegów nie znajdują się żadne czujniki służące do odczytu prędkości.


Skrzynia biegów F40 odczyt prędkości 1 Skrzynia biegów F40 odczyt prędkości 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F40

Wybierak biegów to element, który włącza i wyłącza poszczególne biegi bezpośrednio w skrzyni biegów. W skrzyni F40 wybierak biegów napędzany jest linką, która przekazuje na wybierak ruch gałki zmiany biegów z kabiny kierowcy.

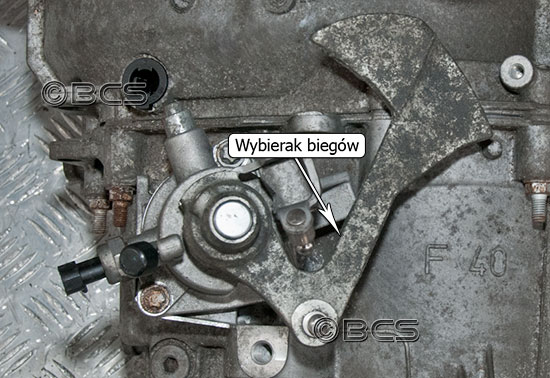

Skrzynia biegów F40 wybierak biegów 1 Skrzynia biegów F40 wybierak biegów 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F40

Korek służący zlewaniu oleju znajduje się od dołu skrzyni biegów bezpośrednio pod mechanizmem różnicowym. Korek do wlewania oleju umiszczony jest na górze skrzyni biegów obok wybieraka biegów.Skrzynia biegów F40 korki olejowe 1 Skrzynia biegów F40 korki olejowe 2
