www.skrzynie.com.pl - poradniki - skrzynie biegów Audi typ 0B1 Skrzynie biegów AUDI - typ 0B1

Skrzynie biegów AUDI - typ 0B1
PORADNIKI AUDI
KATEGORIE W SKLEPIE

Manualne skrzynie biegów Audi typu 0B1 są 6 biegowymi przekładniami napędzającymi przednie koła. Obudowa skrzyni biegów jest zamknięta. Przekładnie te posiadają dość charakterystyczną budowę, w której mechanizm różnicowy umieszczono z boku skrzyni, a lewa półoś przechodzi przez obudowę sprzęgła. Rozrusznik zamontowany jest na silniku w kierunku skrzyni biegów.

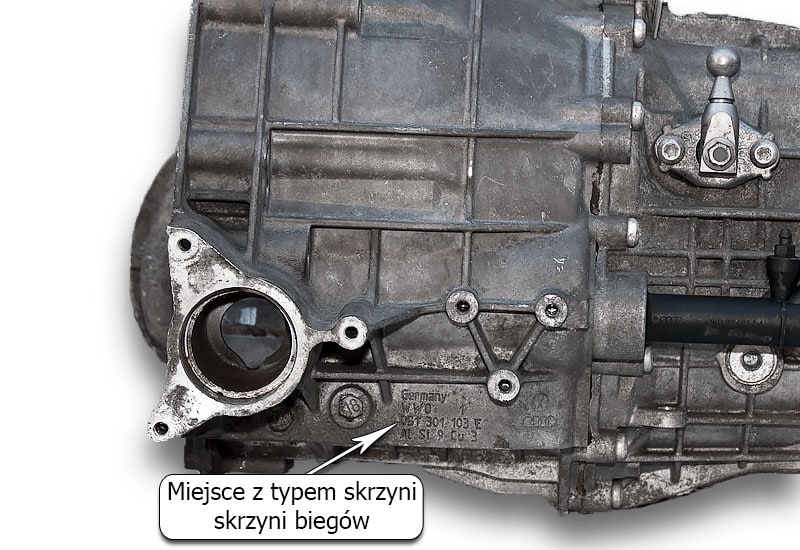

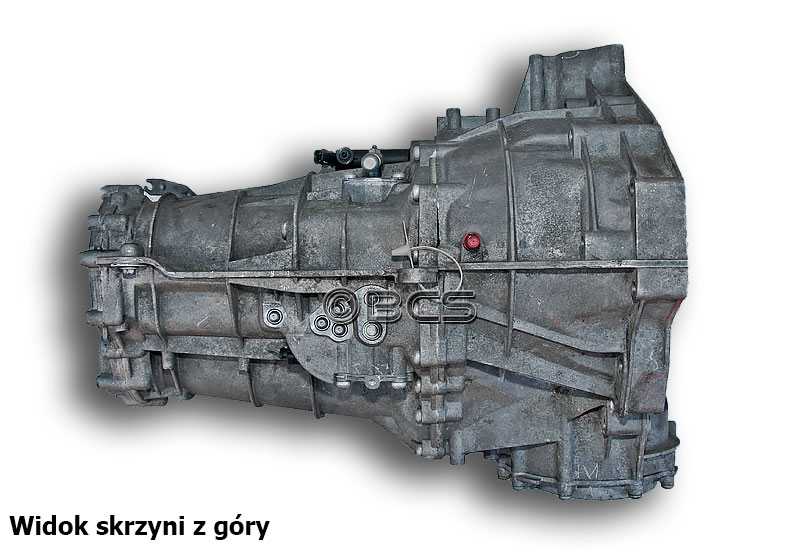

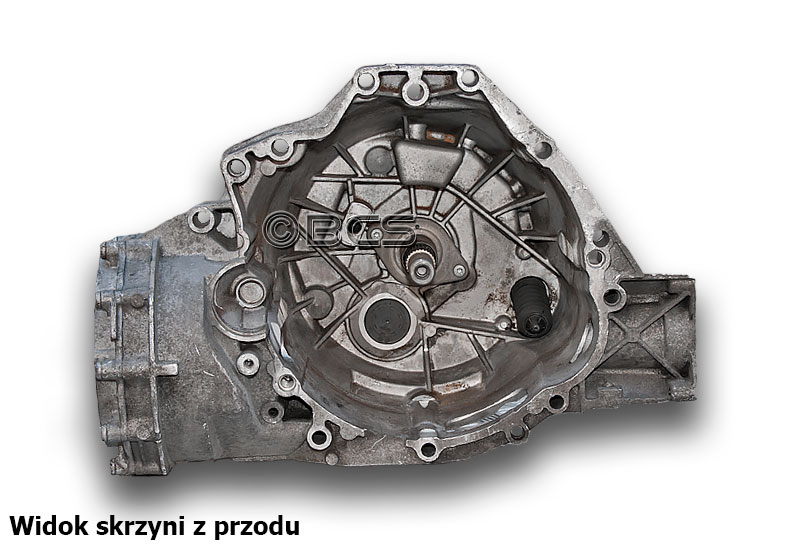

TYP SKRZYNI BIEGÓW

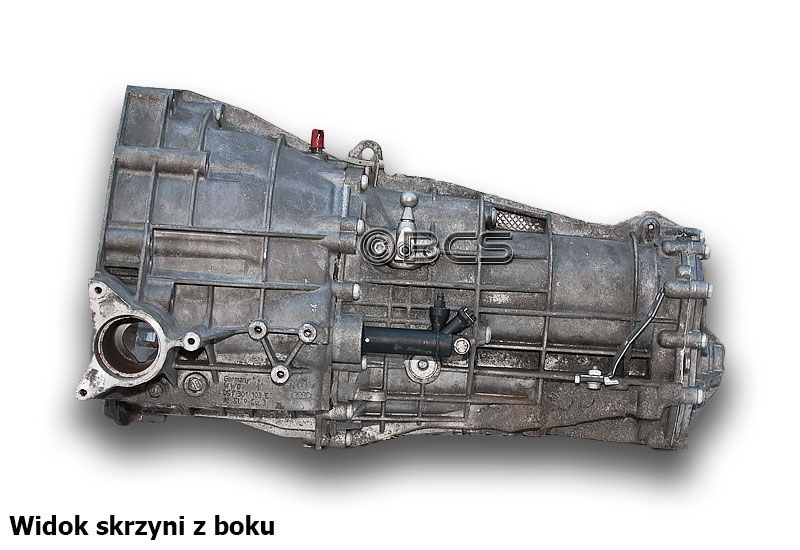

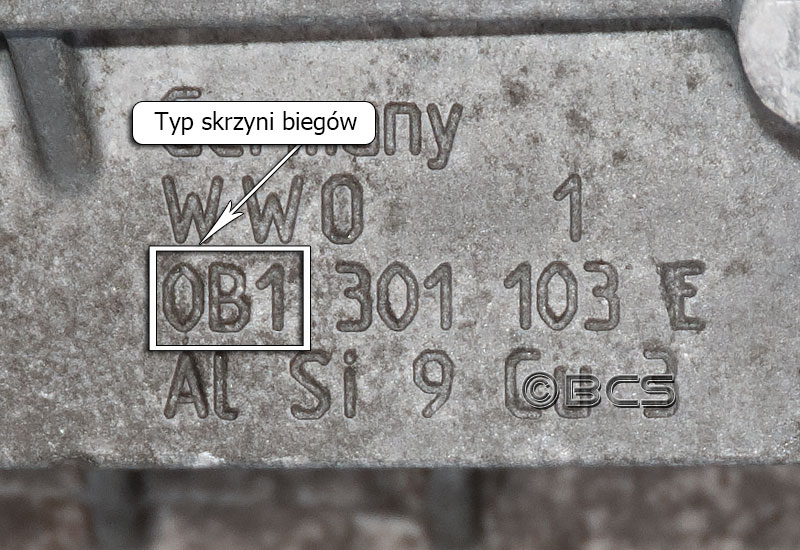

Oznaczenie typu skrzyni biegów 0B1 umieszczone jest na na dole przedniej obudowy od strony kierowcy. Umieszczone jest na płaskiej powierzchni w postaci wklęsłego odlewu.

Skrzynia biegów VW 0B1 1 Skrzynia biegów VW 0B1 2
Skrzynia biegów VW 0B1 3 Skrzynia biegów VW 0B1 4

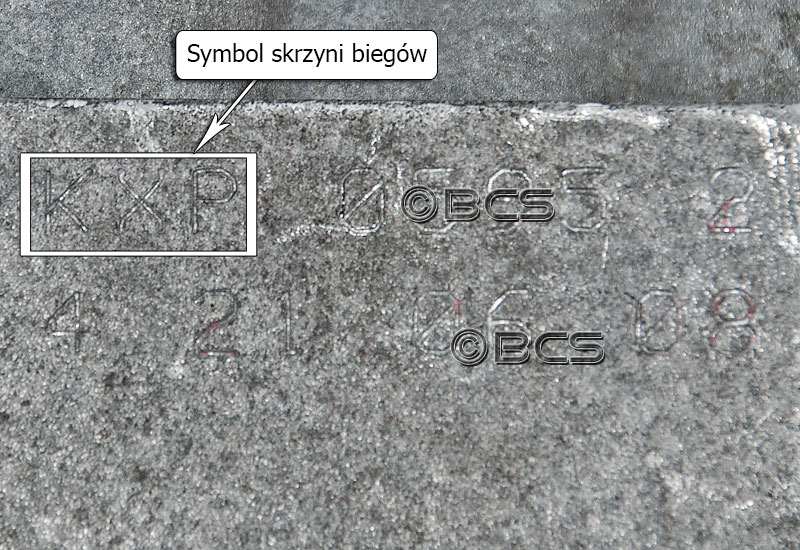

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 0B1

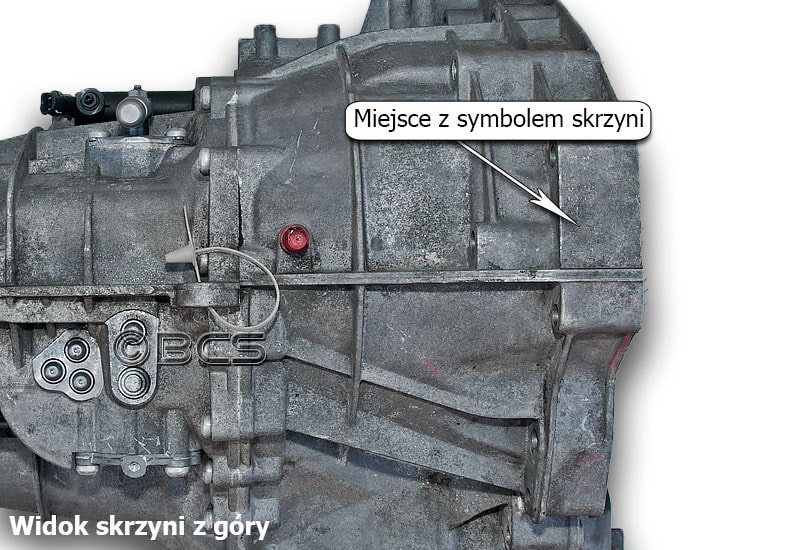

Skrzynie biegów typu 0B1 posiadają wygrawerowany symbol/kod na przedniej obudowie, na górnej części wieńca, który połączony jest z silnikiem.

Skrzynia biegów symbol skrzyni 0B1 - 1 Skrzynia biegów symbol skrzyni 0B1 - 2
Skrzynia biegów symbol skrzyni 0B1 - 3 Skrzynia biegów symbol skrzyni 0B1 - 4

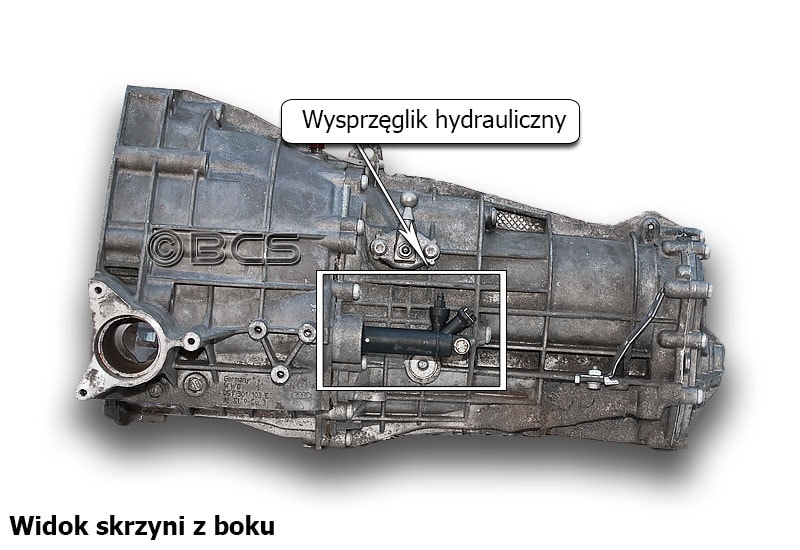

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzeglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

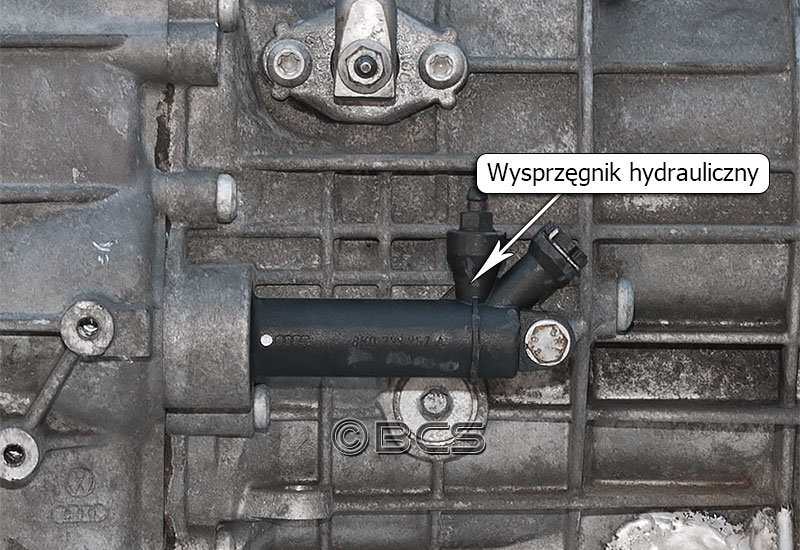

W skrzyniach biegów 5 i 6 biegowych, montowanych do silników "wzdłużnych", stosuje się wysprzęglanie w układzie hydraulicznym. Wysprzęglik  zamontowany jest na zewnątrz skrzyni i porusza łapę sprzęgła, która za pośrednictwem łożyska wyciskowego naciska na docisk sprzęgła i rozsprzęgla skrzynię biegów i silnik. Sam wysprzęglik poruszany jest hydraulicznie po naciśnięciu pedału sprzęgła.


Skrzynia biegów vw 0B1 wysprzęganie hydrauliczne 1 Skrzynia biegów vw 0B1 wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 0B1

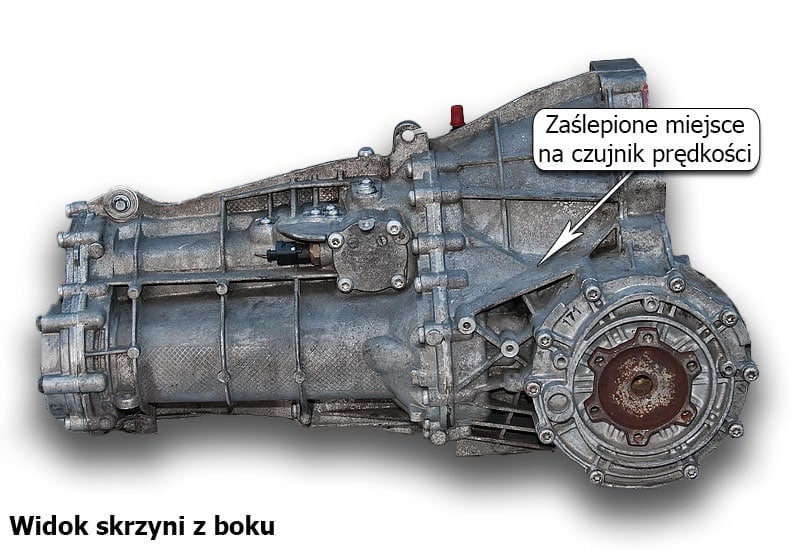

Jeśli w samochodzie zamontowana jest skrzynia biegów typu 0B1 to odczyt prędkości realizowany jest z czujnika umieszczonego w układzie ABS. Otwory w skrzyni biegów, w których najczęściej montowane są czujniki prędkości, w skrzyni 0B1 są zaślepione.

Skrzynia biegów 0B1 czujnik prędkości 1

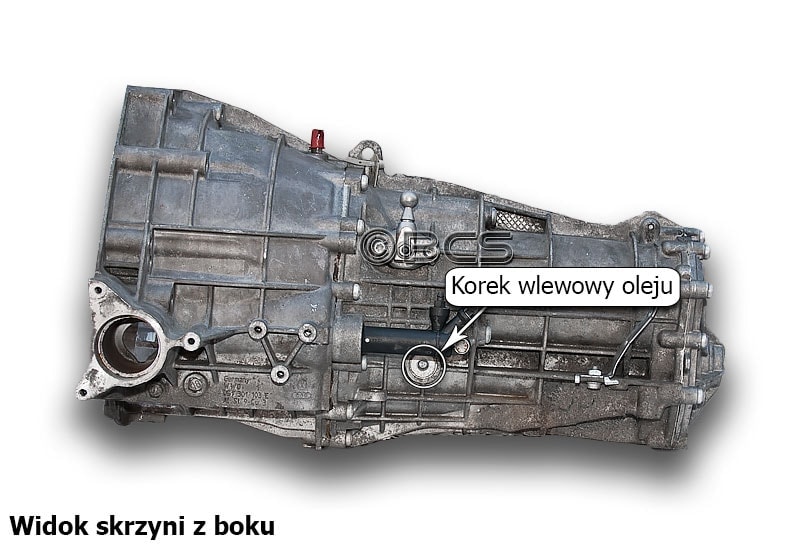

KORKI OLEJOWE W SKRZYNI BIEGÓW 0B1

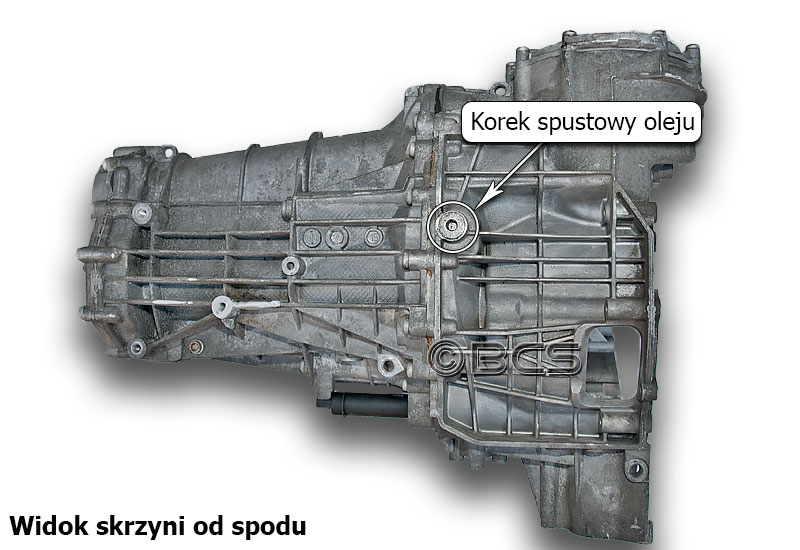

W skrzyni biegów 0B1 korek do spuszczania oleju umieszczony jest centralnie w najniższym punkcie pod skrzynią biegów. Korek do wlewowania oleju umieszczony jest z boku skrzyni biegów (lewa strona patrząc w kierunku jazdy).


Korki olejowe w skrzyni biegów 0B1 1 Korki olejowe w skrzyni biegów 0B1 2

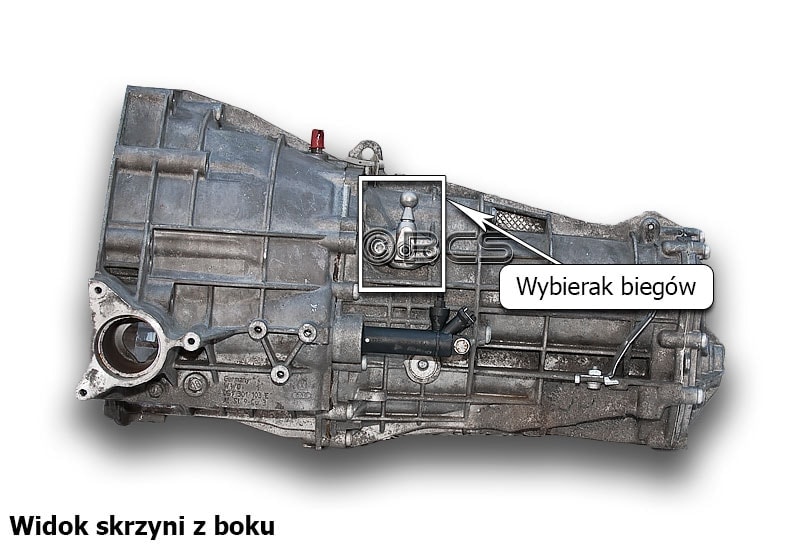

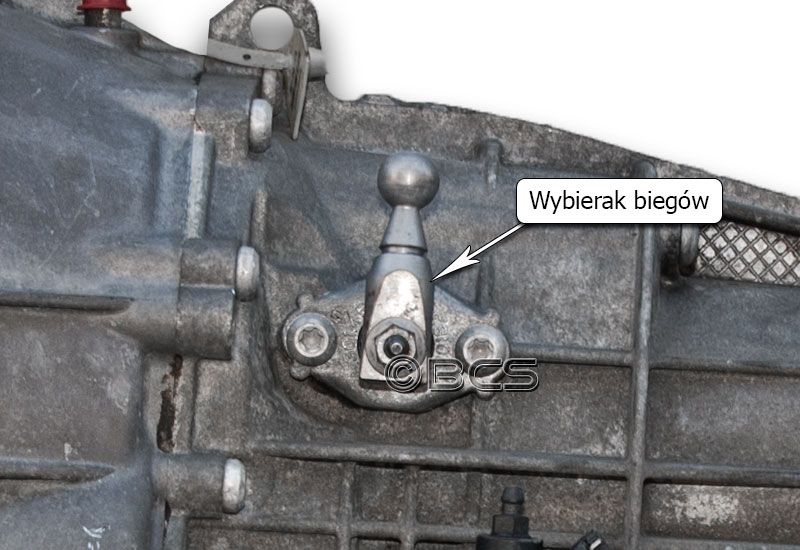

WYBIERAK BIEGÓW W SKRZYNI TYPU 0B1

Wybierak biegów pozwala na zmianę biegów bezpośrednio w skrzyni biegów. Jest on napędzany gałką zmiany biegów za pośrednictwem wodzików. Na zdjęciach pokazano miejsce, w którym zamontowany jest wybierak.

Skrzynia biegów VW 0B1 wybierak biegów 1 Skrzynia biegów VW 0B1 wybierak biegów 2

Manualne skrzynie biegów Audi typu 0B1 są 6 biegowymi przekładniami napędzającymi przednie koła. Obudowa skrzyni biegów jest zamknięta. Przekładnie te posiadają dość charakterystyczną budowę, w której mechanizm różnicowy umieszczono z boku skrzyni, a lewa półoś przechodzi przez obudowę sprzęgła. Rozrusznik zamontowany jest na silniku w kierunku skrzyni biegów.


TYP SKRZYNI BIEGÓW

Oznaczenie typu skrzyni biegów 0B1 umieszczone jest na na dole przedniej obudowy od strony kierowcy. Umieszczone jest na płaskiej powierzchni w postaci wklęsłego odlewu.

Skrzynia biegów 0B1 1 Skrzynia biegów 0B1 2Skrzynia biegów 0B1 3 Skrzynia biegów 0B1 4

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 0B1

Skrzynie biegów typu 0B1 posiadają wygrawerowany symbol/kod na przedniej obudowie, na górnej części wieńca, który połączony jest z silnikiem.

Skrzynia biegów symbol skrzyni 0B1 - 1 Skrzynia biegów symbol skrzyni 0B1 - 2 Skrzynia biegów symbol skrzyni 0B1 - 3
Skrzynia biegów symbol skrzyni 0B1- 4

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzeglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednicwem sprzęgła.

W skrzyniach biegów 5 i 6 biegowych, montowanych do silników "wzdłużnych", stosuje się wysprzęglanie w układzie hydraulicznym. Wysprzęglik  zamontowany jest na zewnątrz skrzyni i porusza łapę sprzęgła, która za pośrednictwem łożyska wyciskowego naciska na docisk sprzęgła i rozsprzęgla skrzynię biegów i silnik. Sam wysprzęglik poruszany jest hydraulicznie po naciśnięciu pedału sprzęgła.

Skrzynia biegów vw 0B1 wysprzęganie hydrauliczne 1 Skrzynia biegów vw 0B1 wysprzęganie hydrauliczne 2

CZUJNIK PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 0B1

Jeśli w samochodzie zamontowana jest skrzynia biegów typu 0B1 to odczyt prędkości realizowany jest z czujnika umieszczonego w układzie ABS. Otwory w skrzyni biegów, w których najczęściej montowane są czujniki prędkości, w skrzyni 0B1 są zaślepione.

Skrzynia biegów 0B1 czujnik prędkości

KORKI OLEJOWE W SKRZYNI BIEGÓW 0B1

W skrzyni biegów 0B1 korek do spuszczania oleju umieszczony jest centralnie w najniższym punkcie pod skrzynią biegów. Korek do wlewowania oleju umieszczony jest z boku skrzyni biegów (lewa strona patrząc w kierunku jazdy).

Skrzynia biegów 0B1 wybierak biegów 1 Skrzynia biegów 0B1 wybierak biegów 2

WYBIERAK BIEGÓW W SKRZYNI TYPU 0B1

Wybierak biegów pozwala na zmianę biegów bezpośrednio w skrzyni biegów. Jest on napędzany gałką zmiany biegów za pośrednictwem wodzików. Na zdjęciach pokazano miejsce, w którym zamontowany jest wybierak.

Skrzynia biegów 0B1 wybierak biegów 1Skrzynia biegów 0B1 wybierak biegów 2
