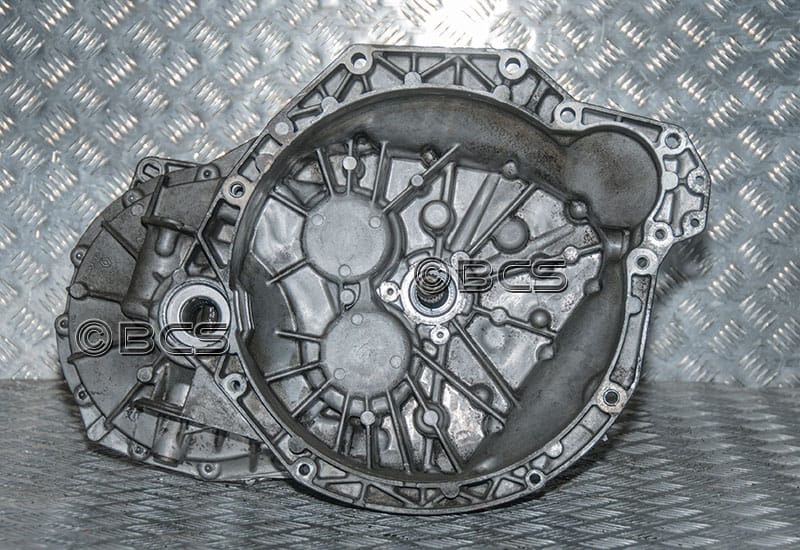

5 biegowe skrzynie biegów Opel typu PK5 są przekładniami produkowanymi przez firmę Renaul i montowane są w samochodach dostawczych Vivaro i Movano. W Oplu montowane są dwa typy skrzyń PK5 z różnymi obrysami przedniej obudowy.


SYMBOL (KOD) SKRZYNI BIEGÓW PK5

Przy doborze skrzyni biegów PK5 należy też zwrócić na przełożenia, które zakodowane są w symbolu skrzyni biegów w 3 liczbach po symbolu PK5. Symbol jest naniesiony elektroiskrowo od dołu skrzyni biegów na tylnej obudowie.

Typ 1

Symbol skrzyni biegów PK5 1 Symbol skrzyni biegów PK5 2
Symbol skrzyni biegów PK5 3 Symbol skrzyni biegów PK5 4

Typ 2

Symbol skrzyni biegów PK5 5 Symbol skrzyni biegów PK5 6
Symbol skrzyni biegów PK5 7 Symbol skrzyni biegów PK5 8

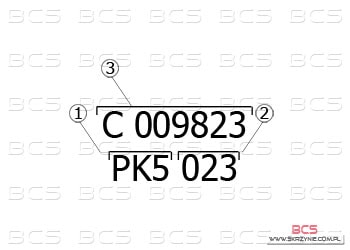

Budowa numeru skrzyni biegów OPEL - PK5


Symbol skrzyni PK5

Legenda:

1 - Typ skrzyni

2 - Wyznacznik skrzyni biegów

3 - Numer seryjny

WYSPRZĘGLANIE W SKRZYNI BIEGÓW PK5

W skrzyniach biegów Opel o oznaczeniu PK5 stosuje się hydrauliczny system rozsprzęglania skrzyni biegów i silnika. Wysprzęglik znajduje się w obudowie sprzęgłą. Po naciśnięciu pedału sprzęgła wytwarza się ciśnienie w wysprzęgliku, który przesuwa łożysko wyciskowe. Łożysko naciska docisk sprzęgła, który rozłącza skrzynię biegów i silnik.

W skrzyniach biegów PK5 zastosowano 2 rodzaje wysprzęglików, które mocowane są do czoła obudowy na 2 lub 3 śruby.

Wysprzęglanie w skrzyni biegów PK5 1 Wysprzęglanie w skrzyni biegów PK5 2
Wysprzęglanie w skrzyni biegów PK5 3 Wysprzęglanie w skrzyni biegów PK5 4

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW PK5

W skrzyniach biegów PK5 odczyt prędkości realizowany jest na 2 sposoby. W zależności od typu skrzyni prędkość odczytywana jest bezpośrednio ze skrzyni biegów - w skrzyni umieszczony jest czujnik prędkości, albo z układu ABS - w skrzyni nie ma w tym wypadku czujnika. Oba systemy odczytu prędkości są niezamienialne montażowo.

Odczyt prędkości w skrzyniach biegów PK5 1 Odczyt prędkości w skrzyniach biegów PK5 2
Odczyt prędkości w skrzyniach biegów PK5 4 Odczyt prędkości w skrzyniach biegów PK5 4


ROZRUSZNIK W SKRZYNI BIEGÓW PK5

Jedna z naistotniejszych informacji przy doborze skrzyni biegów PK5 jest miejsce montażu rozrusznika. W skrzyniach biegów PK5 rozrusznik może być montowany od strony chłodnicy lub od strony ściany grodziowej. Oba typy są niezamienialne montażowo.

Wybierak biegów w skrzyni PK5 1 Wybierak biegów w skrzyni PK5 2

KORKI OLEJOWE W SKRZYNI BIEGÓW PK5

W skrzyni biegów PK5 olej można spuścić dzięki korkowi umieszczonemu pod skrzynią biegów bezpośrednio pod mechanizmem różnicowym. Do wlewania oleju do skrzyni należy wykręcić korek, który umieszczony jest od tyłu skrzyni biegów.

Korki olejowe w skrzyni PK5 1 Korki olejowe w skrzyni PK5 2

5 biegowe skrzynie biegów Opel typu PK5 są przekładniami produkowanymi przez firmę Renaul i montowane są w samochodach dostawczych Vivaro i Movano. W Oplu montowane są dwa typy skrzyń PK5 z różnymi obrysami przedniej obudowy.



SYMBOL (KOD) SKRZYNI BIEGÓW PK5

Przy doborze skrzyni biegów PK5 należy też zwrócić na przełożenia, które zakodowane są w symbolu skrzyni biegów w 3 liczbach po symbolu PK5. Symbol jest naniesiony elektroiskrowo od dołu skrzyni biegów na tylnej obudowie.

Typ 1

Symbol skrzyni biegów PK5 1 Symbol skrzyni biegów PK5 2Symbol skrzyni biegów PK5 3 Symbol skrzyni biegów PK5 4

Typ 2

Symbol skrzyni biegów PK5 5 Symbol skrzyni biegów PK5 6Symbol skrzyni biegów PK5 7 Symbol skrzyni biegów PK5 8

Budowa numeru skrzyni biegów OPEL - PK5


Symbol skrzyni PK5

Legenda:

1 - Typ skrzyni

2 - Wyznacznik skrzyni biegów

3 - Numer seryjny



WYSPRZĘGLANIE W SKRZYNI BIEGÓW PK5

W skrzyniach biegów Opel o oznaczeniu PK5 stosuje się hydrauliczny system rozsprzęglania skrzyni biegów i silnika. Wysprzęglik znajduje się w obudowie sprzęgłą. Po naciśnięciu pedału sprzęgła wytwarza się ciśnienie w wysprzęgliku, który przesuwa łożysko wyciskowe. Łożysko naciska docisk sprzęgła, który rozłącza skrzynię biegów i silnik.

W skrzyniach biegów PK5 zastosowano 2 rodzaje wysprzęglików, które mocowane są do czoła obudowy na 2 lub 3 śruby.
Skrzynia biegów PK5 wysprzęganie 1 Skrzynia biegów PK5 wysprzęganie 2 Skrzynia biegów PK5 wysprzęganie 3Skrzynia biegów PK5 wysprzęganie 4

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW PK5

W skrzyniach biegów PK5 odczyt prędkości realizowany jest na 2 sposoby. W zależności od typu skrzyni prędkość odczytywana jest bezpośrednio ze skrzyni biegów - w skrzyni umieszczony jest czujnik prędkości, albo z układu ABS - w skrzyni nie ma w tym wypadku czujnika. Oba systemy odczytu prędkości są niezamienialne montażowo.Skrzynia biegów PK5 odczyt prędkości 1 Skrzynia biegów PK5 odczyt prędkości 2Skrzynia biegów PK5 odczyt prędkości 3 Skrzynia biegów PK5 odczyt prędkości 4

ROZRUSZNIK W SKRZYNI BIEGÓW PK5

Jedna z naistotniejszych informacji przy doborze skrzyni biegów PK5 jest miejsce montażu rozrusznika. W skrzyniach biegów PK5 rozrusznik może być montowany od strony chłodnicy lub od strony ściany grodziowej. Oba typy są niezamienialne montażowo.

Skrzynia biegów PK5 rozrusznik 1 Skrzynia biegów PK5 rozrusznik 2

KORKI OLEJOWE W SKRZYNI BIEGÓW PK5

W skrzyni biegów PK5 olej można spuścić dzięki korkowi umieszczonemu pod skrzynią biegów bezpośrednio pod mechanizmem różnicowym. Do wlewania oleju do skrzyni należy wykręcić korek, który umieszczony jest od tyłu skrzyni biegów.

Skrzynia biegów PK5 korki olejowe 1 Skrzynia biegów PK5 korki olejowe 2
