SYMBOL (KOD) SKRZYNI BIEGÓW JR5

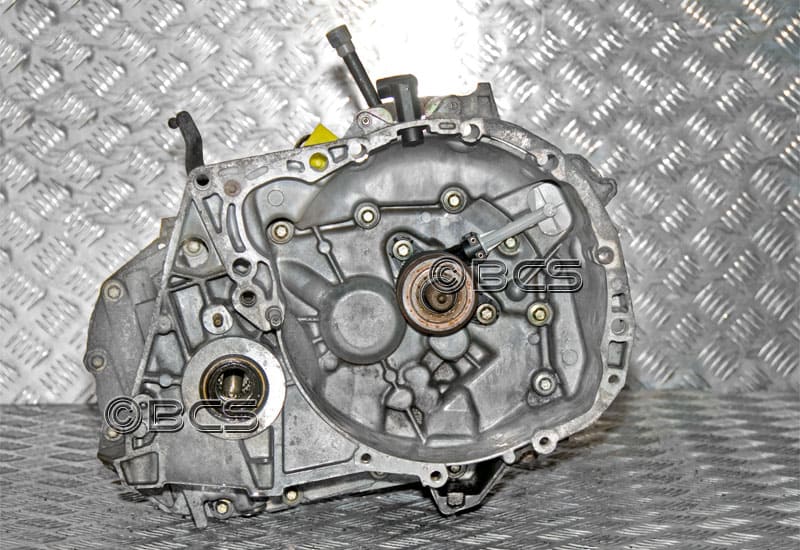

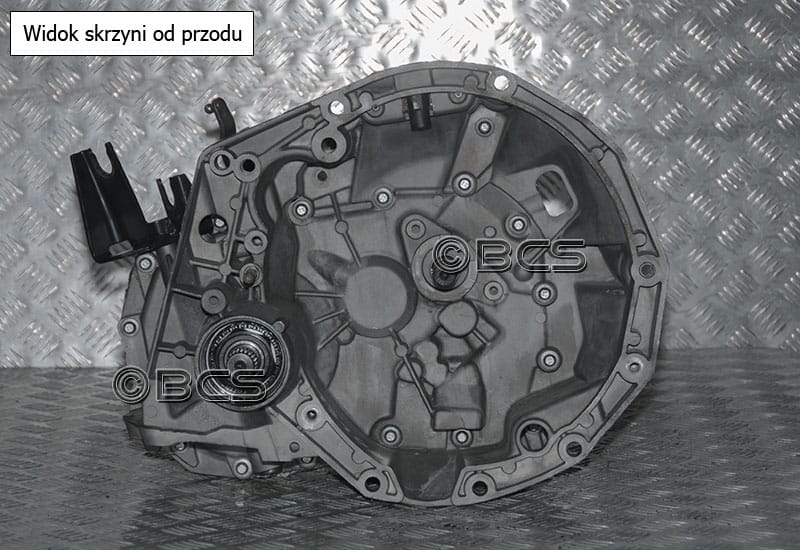

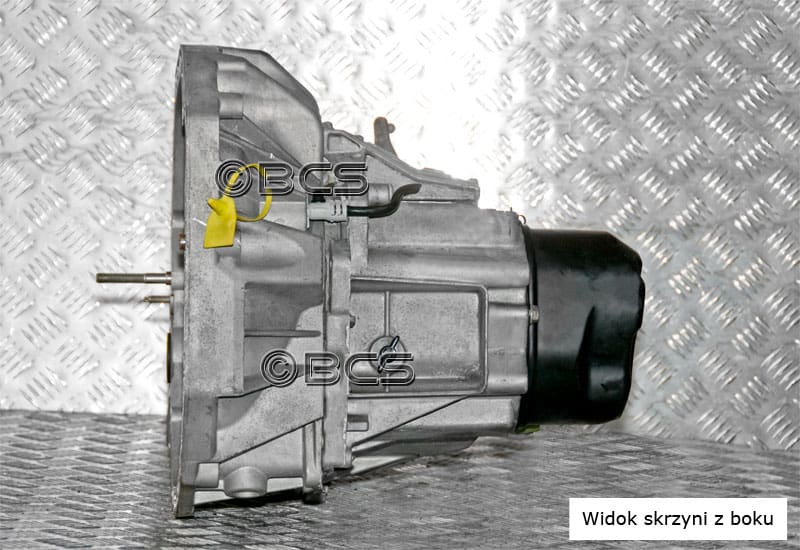

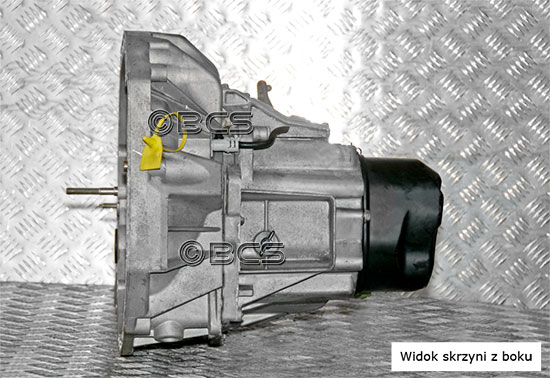

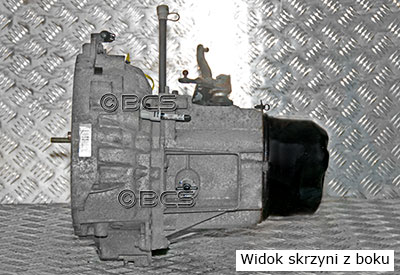

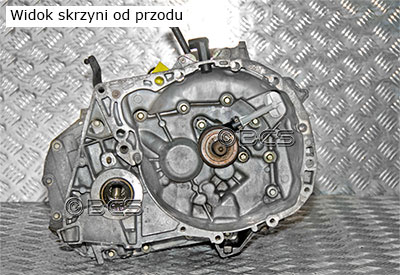

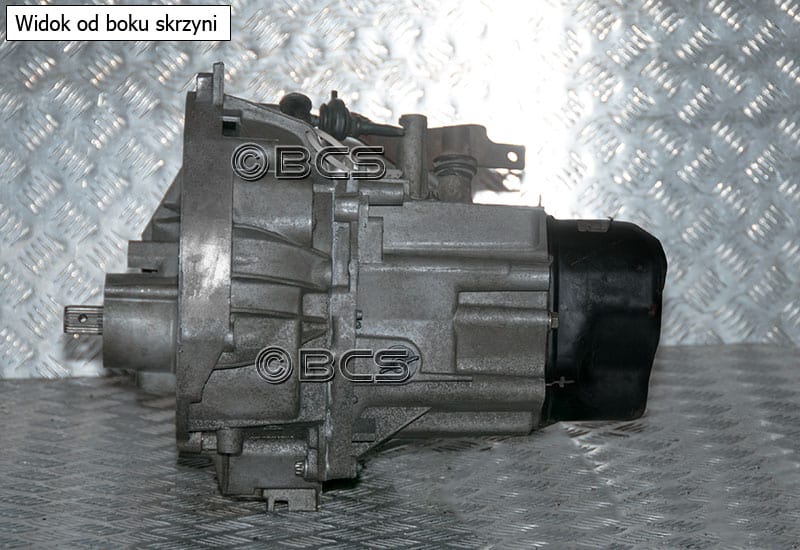

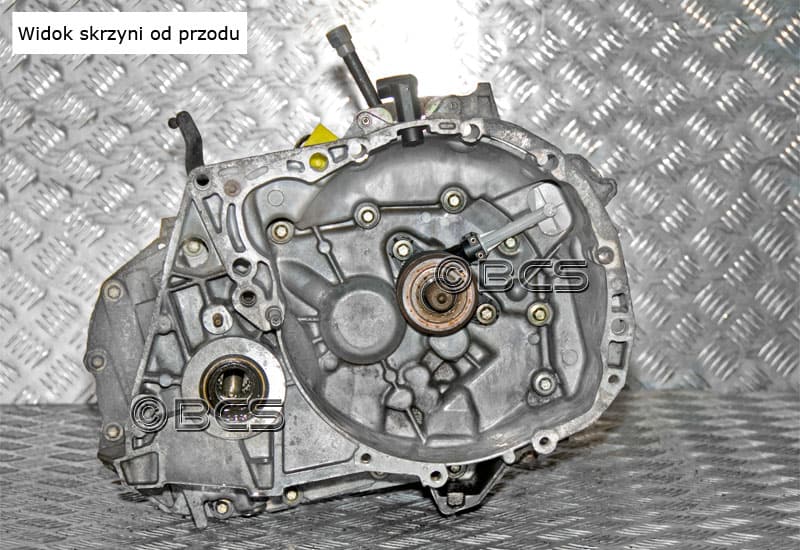

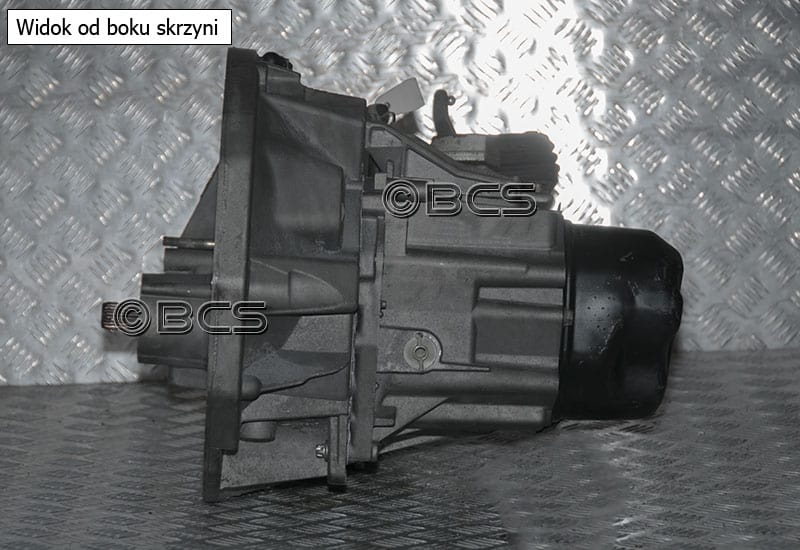

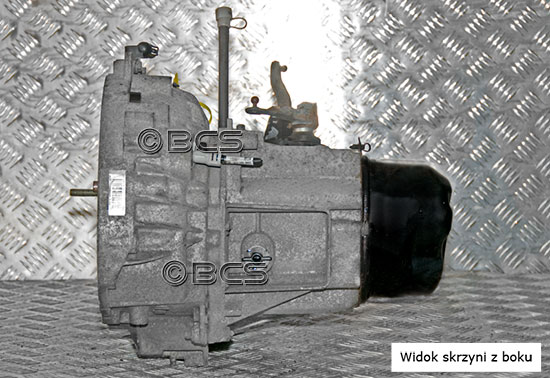

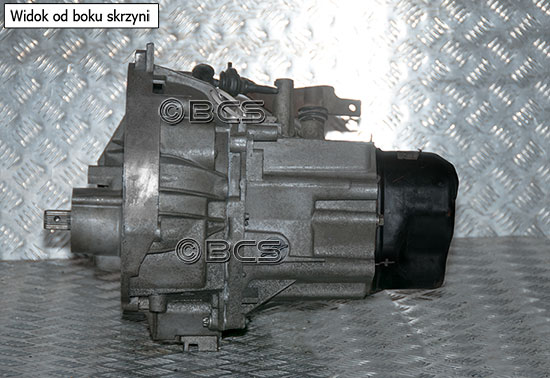

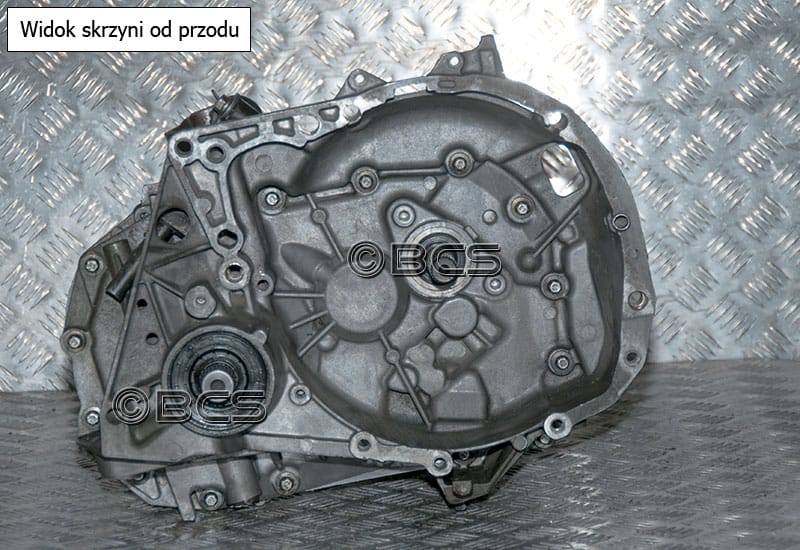

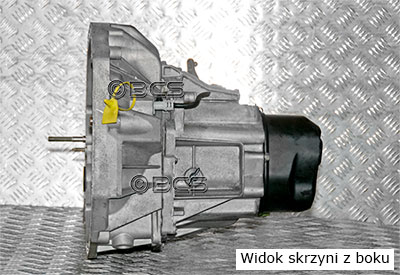

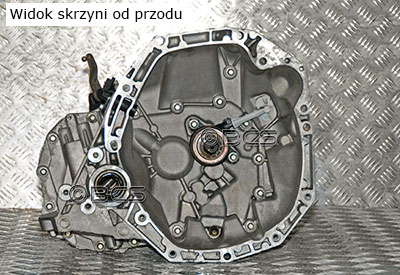

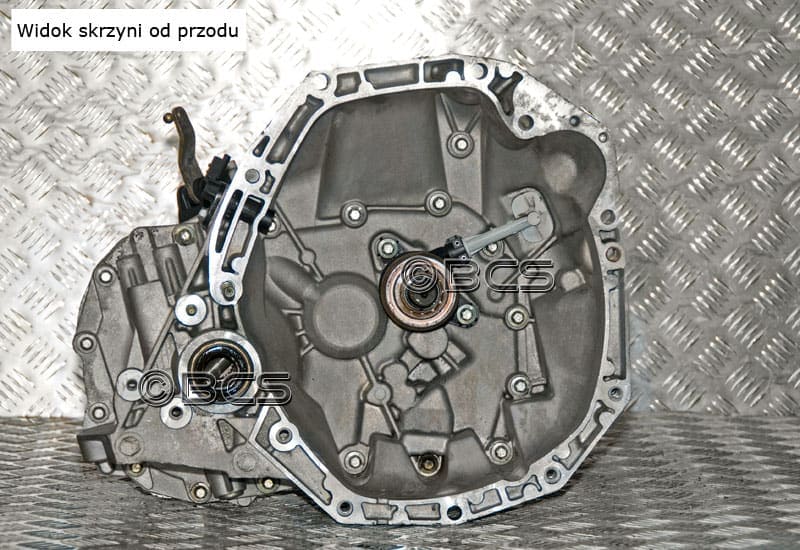

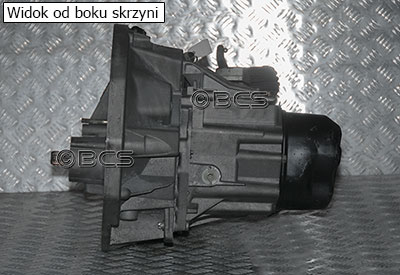

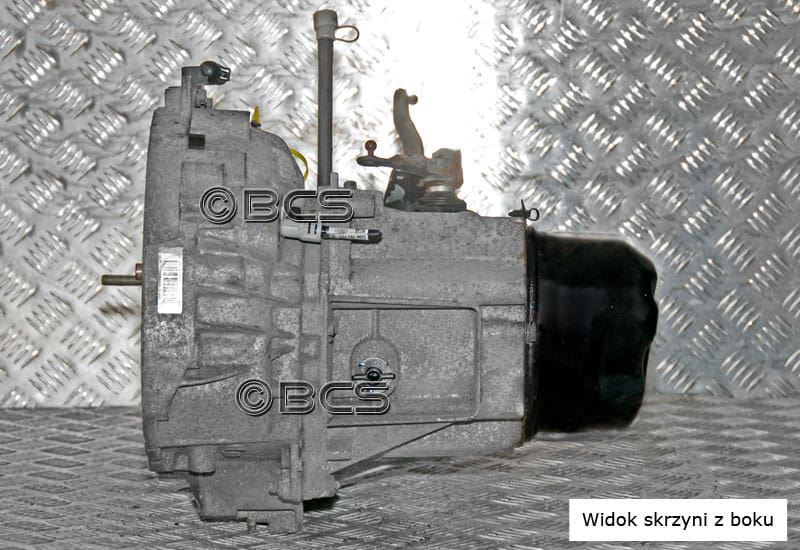

W skrzyni biegów Renault o oznaczeniu JR5 możemy rozróżnić cztery typy przedniej obudowy. Jak widać poniżej, mimo identycznego symbolu, mamy do czynienia z czterema różnymi obrysami czoła skrzyni biegów. Oczywiście zamiana montażowa pomiędzy tymi typami skrzyń nie jest wykonalna.

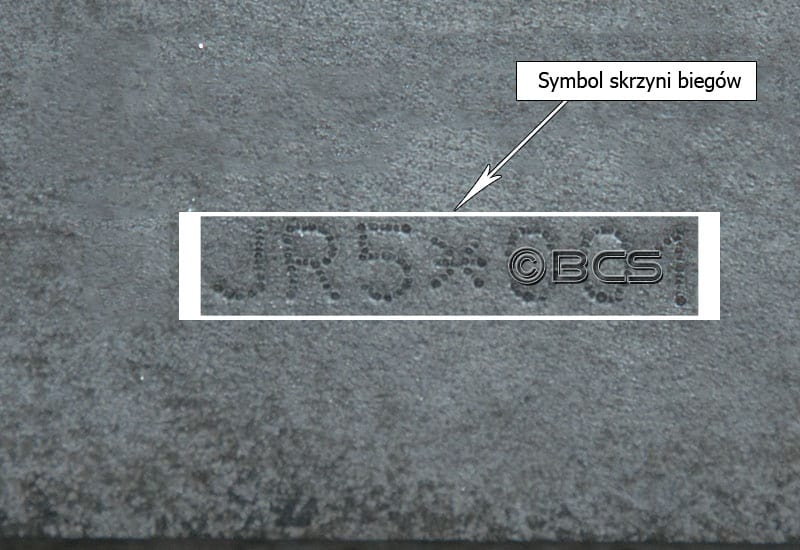

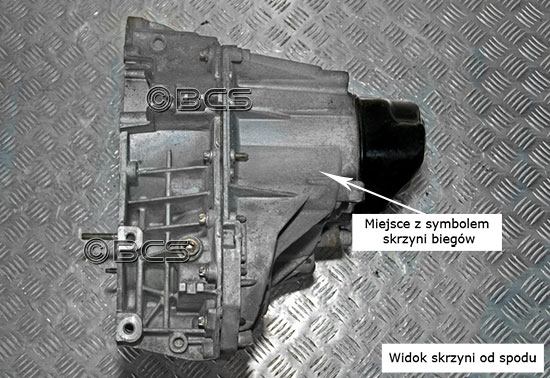

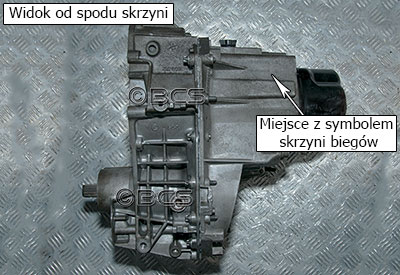

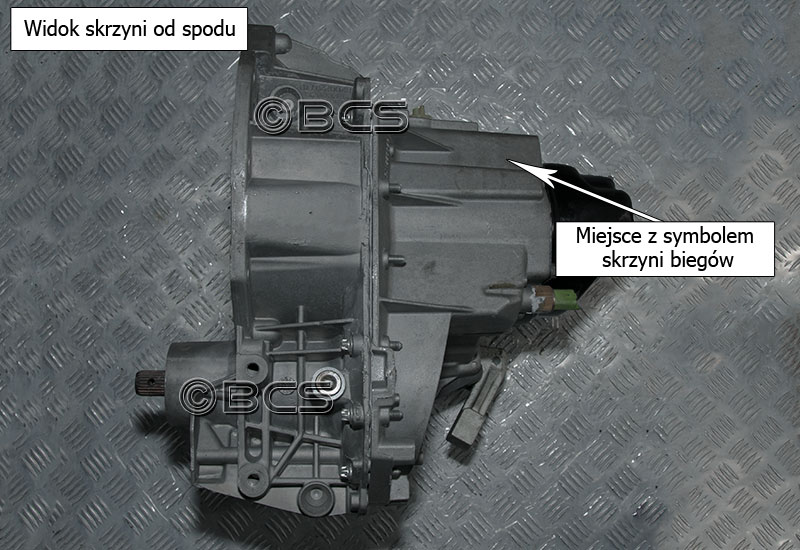

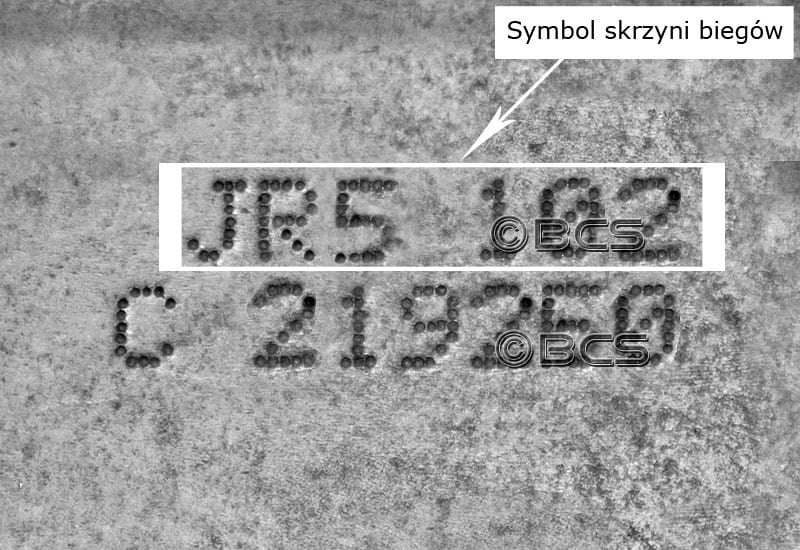

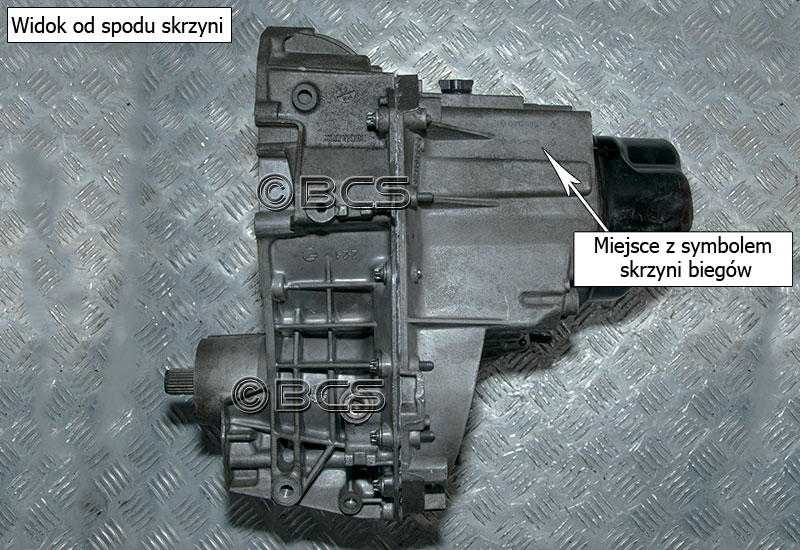

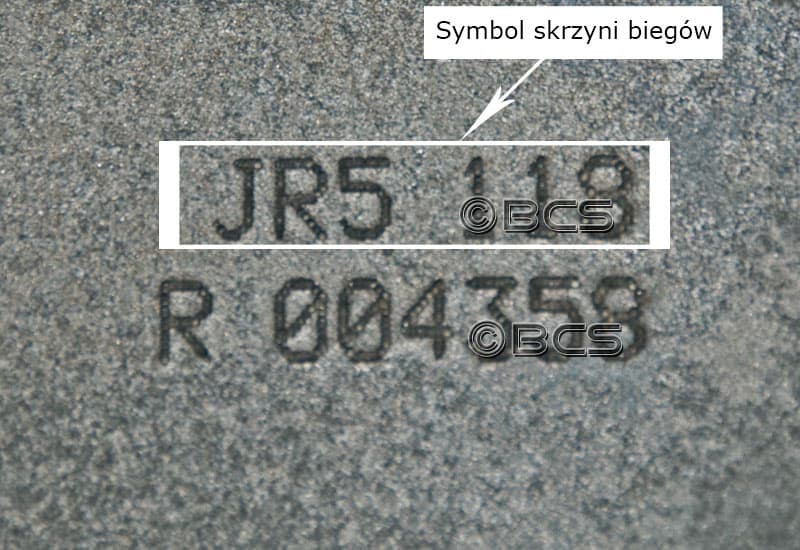

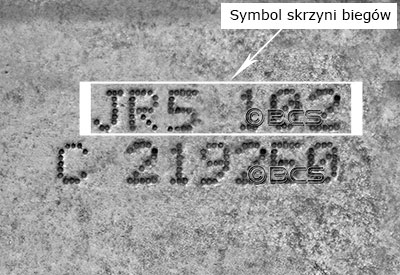

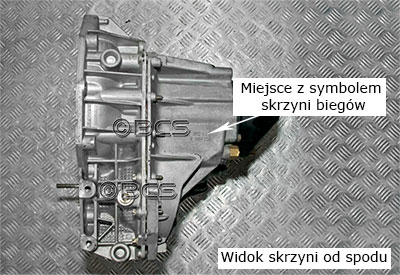

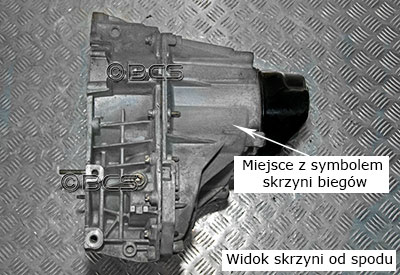

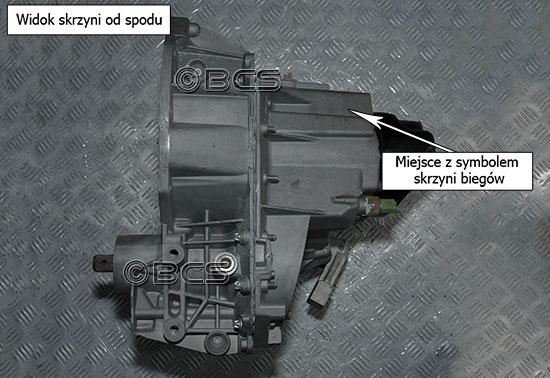

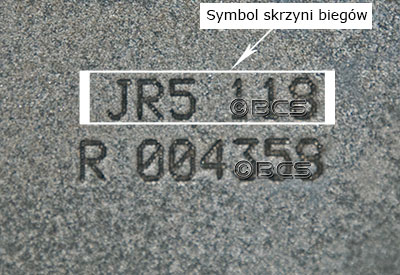

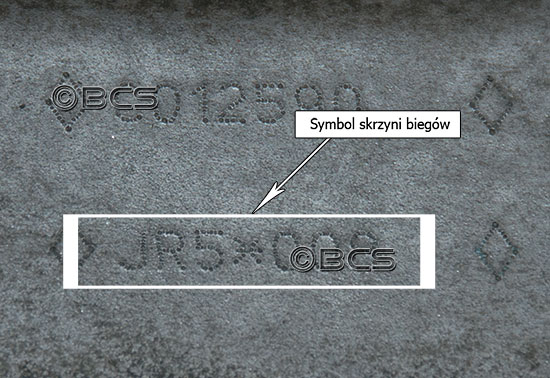

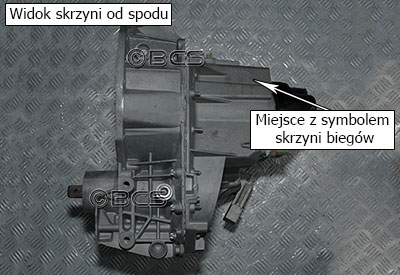

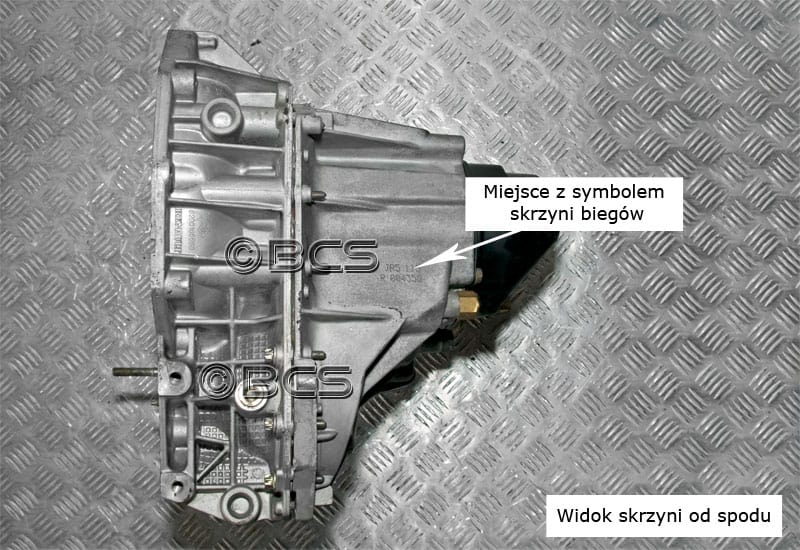

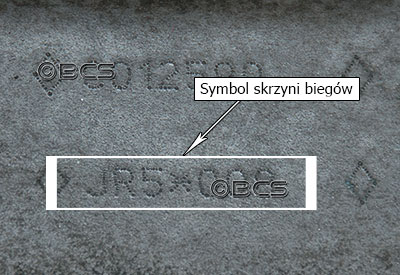

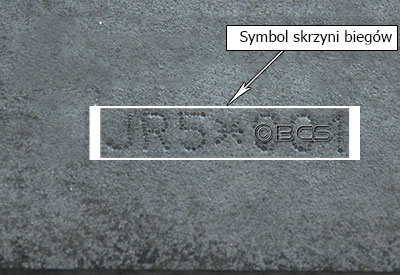

Symbol skrzyni biegów na skrzyniach biegów JR5 naniesiony jest w podobnym miejscu, tzn. pod skrzynią biegów w miejscach wskazanych na zdjęciach. Po dokładnym oczyszczeniu symbol można odczytać spod auta (potrzebny jest podnośnik lub kanał). Przy odczycie przyda się szmatka z benzyną ekstrakcyjną do przeczyszczenia oraz latarka, którą często przy odczycie trzeba świecić na symbol pod różnym kątem. Symbol skrzyni biegów Renault JR5 jest naniesiony na obudowę w formie wydruku typu matrix - wypalony w postaci kropek.

Typ1


Symbol skrzyni biegów JR5 1 Symbol skrzyni biegów JR5 2
Symbol skrzyni biegów JR5 3 Symbol skrzyni biegów JR5 4

Typ2


Symbol skrzyni biegów JR5 5 Symbol skrzyni biegów JR5 6
Symbol skrzyni biegów JR5 7 Symbol skrzyni biegów JR5 8

Typ3


Symbol skrzyni biegów JR5 9 Symbol skrzyni biegów JR5 10
Symbol skrzyni biegów JR5 11 Symbol skrzyni biegów JR5 12

Typ4


Symbol skrzyni biegów JR5 13 Symbol skrzyni biegów JR5 14
Symbol skrzyni biegów JR5 15 Symbol skrzyni biegów JR5 16

WYSPRZĘGLANIE W SKRZYNI BIEGÓW JR5

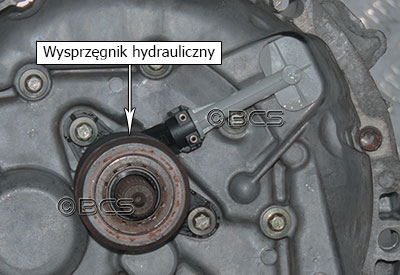

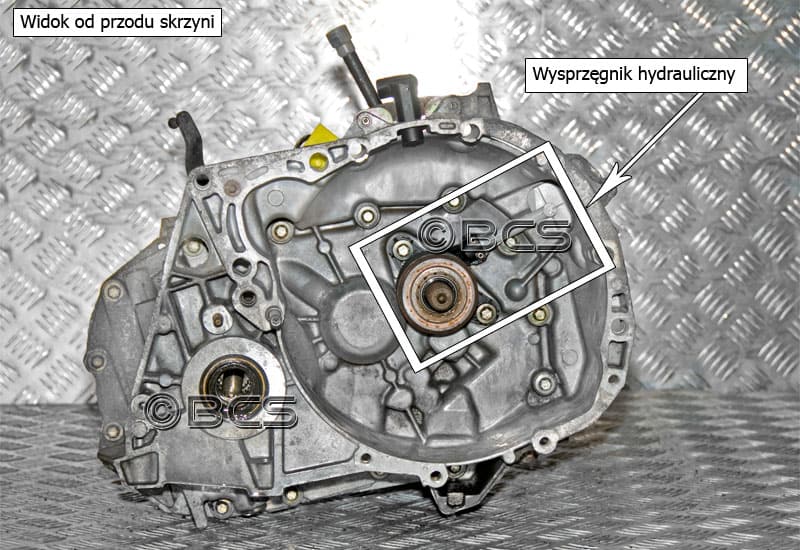

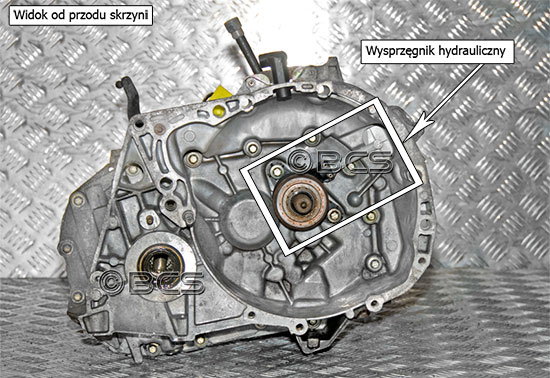

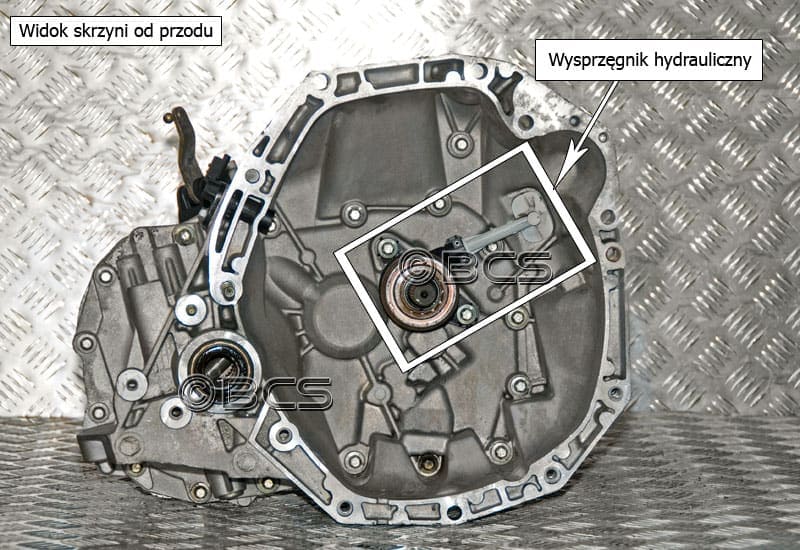

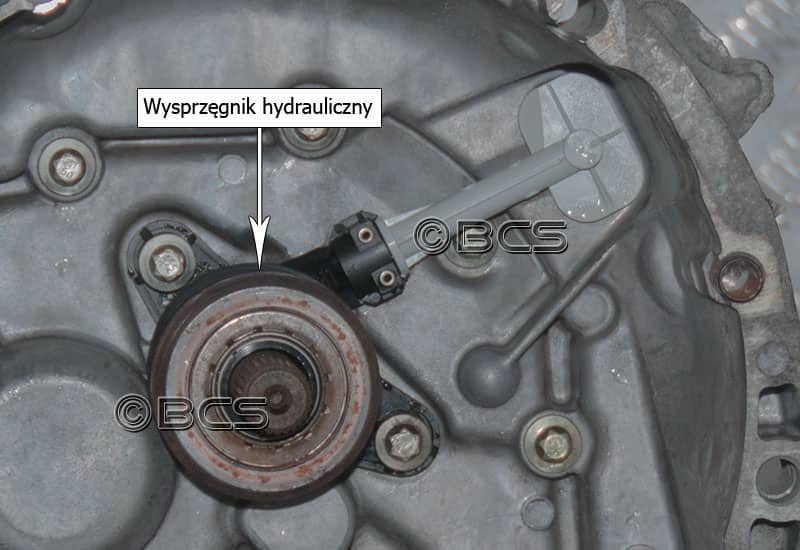

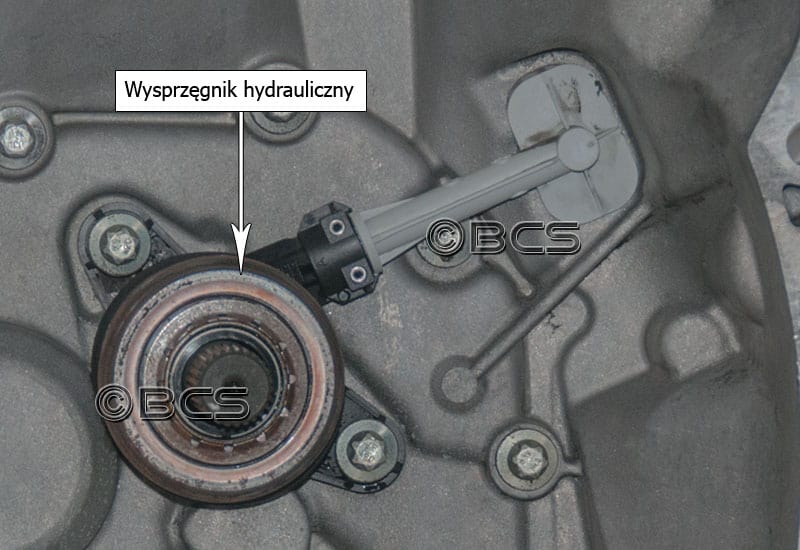

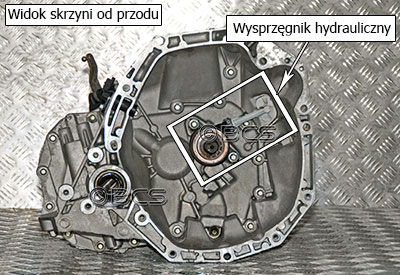

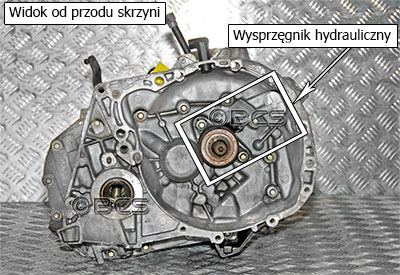

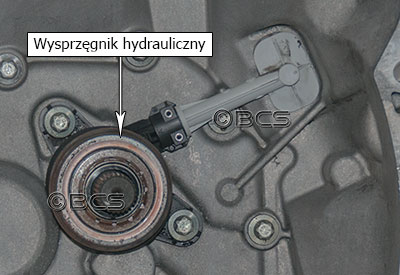

W skrzyniach o symbolu JR5 rozłączanie skrzyni biegów i silnika jest realizowane poprzez wysprzęglik hydrauliczny. W tym systemie pedał sprzęgła steruje pompą hydrauliczną. Po naciśnięciu sprzęgła, pompa wytwarza ciśnienie w układzie. W tym momencie wysprzęglik zamontowany na wałku sprzęgłowym przesuwa łożysko wyciskowe, które poprzez tarczę sprzęgła rozłącza silnik i skrzynię biegów.


Wysorzęglanie w skrzyni biegów JR5 1 Wysprzęglanie w skrzyni biegów JR5 2
Wysprzęglanie w skrzyni biegów JR5 3 Symbol skrzyni biegów JR5 4

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW JR5

Bardzo ważnym elementem identyfikacji skrzyni biegów Renault jest informacja o czujniku prędkości. Wartość prędkości z jaką porusza się samochód, może być odczytywana z czujnika (prędkościomierza) znajdującego się bezpośrednio w skrzyni biegów lub z czujnika ABS. W skrzyniach biegów JR5 występują oba systemy odczytu prędkości.

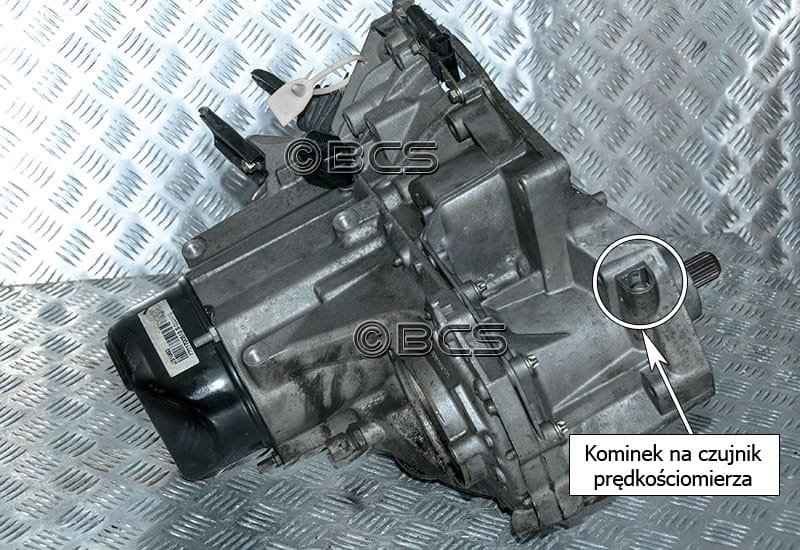

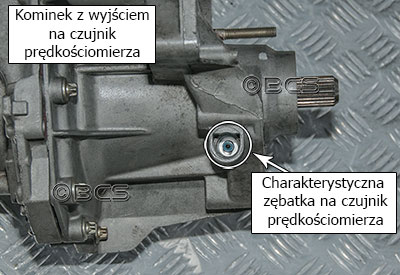

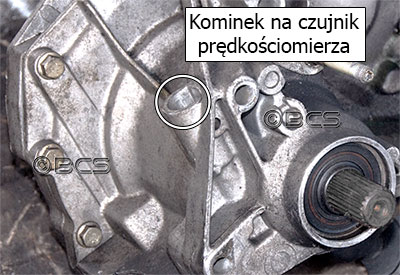

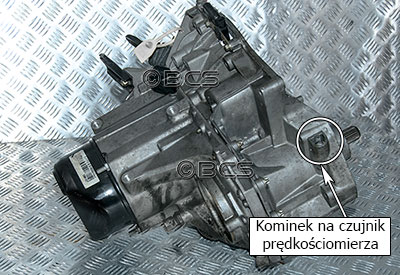

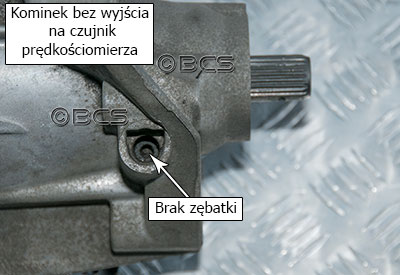

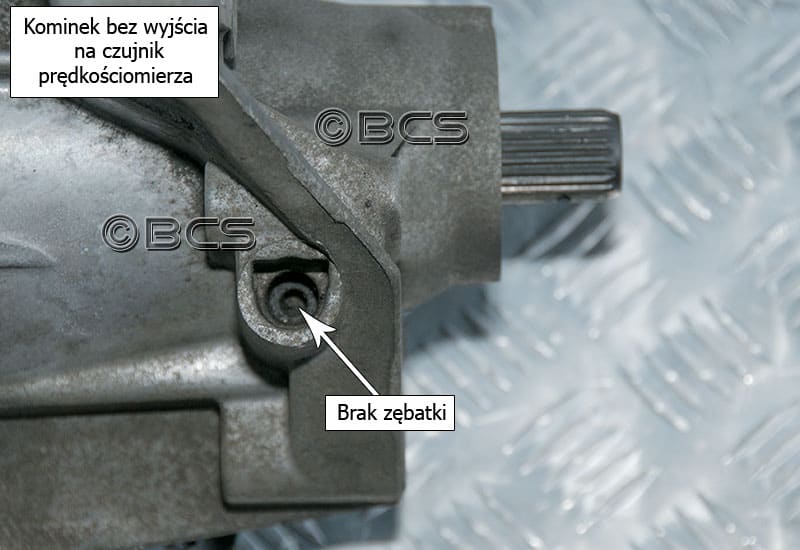

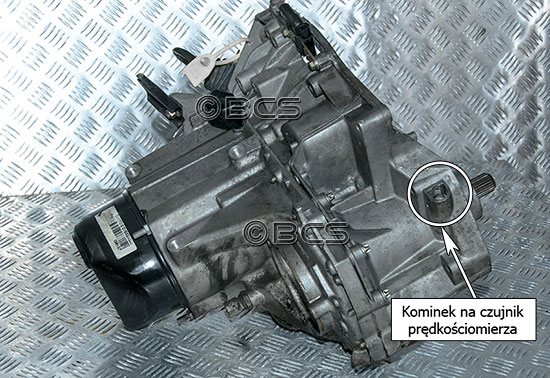

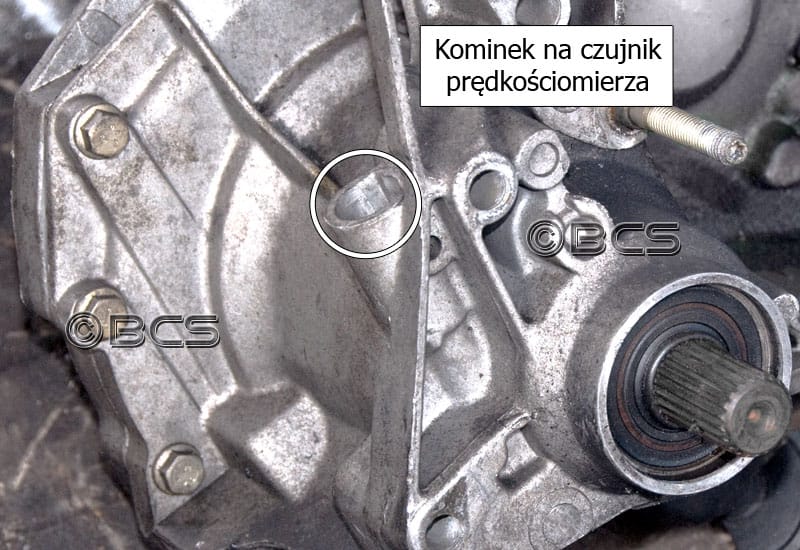

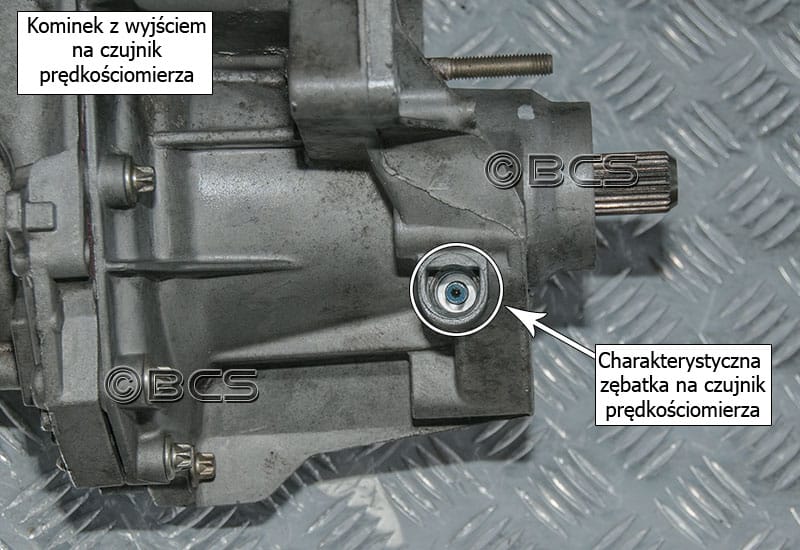

Skrzynie biegów RENAULT, które mają wbudowany prędkościomierz posiadają „kominek” z charakterystyczną zębatką, na którą montuje się czujnik prędkościomierza. W skrzyniach, w których nie ma prędkościomierza (wartość prędkości odczytywana jest z ABS), „kominek” nie posiada zębatki i często jest zaślepiony.

Skrzynie tego samego typu z obydwoma systemami odczytu prędkości wyglądają identycznie. Oba systemy nie są zamienne i nie da się "przerobić" jednego rodzaju odczytu na drugi. Skrzynię z czujnikiem w skrzyni biegów można zamontować w samochodzie z odczytem prędkości z ABS, natomiast odwrotny montaż uniemożliwi pracę licznika w samochodzie.


Odczyt prędkości w skrzyniach biegów JB1 1 Odczyt prędkości w skrzyniach biegów JB2
Odczyt prędkości w skrzyniach biegów JB1 3 Odczyt prędkości w skrzyniach biegów JB1 4

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW JR5

Wybierak to element, który umożliwia zmianę biegów - wybiera biegi bezpośrednio w skrzyni biegów. Poruszany jest gałką zmiany biegów za pośrednictwem linek. W modelach Renault od 2002 roku w skrzyniach biegów JR5 mogły występować skrzynie biegów z wybierakiem od dołu bądź od góry skrzyni biegów.

Skrzynie z różnymi rodzajami wybieraków są niezmienne montażowo.

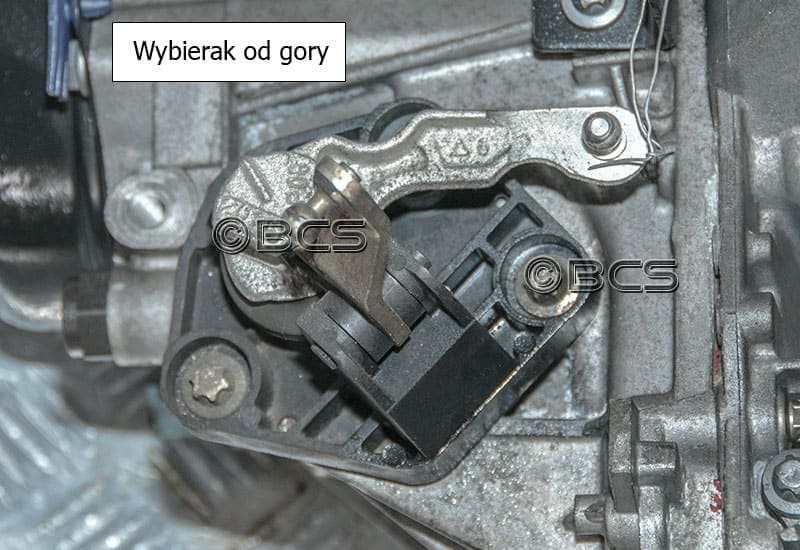

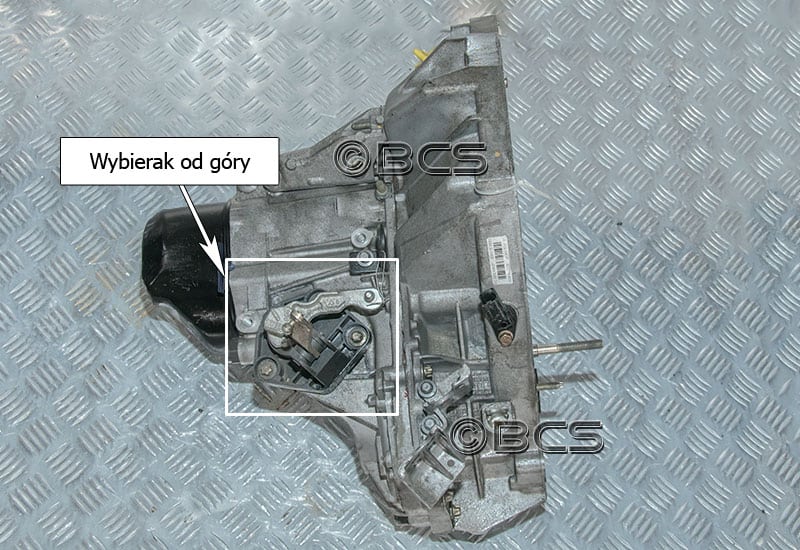

Wybierak od góry
Wybierak biegów w skrzyni biegów JB1 1 Wybierak biegów w skrzyni biegów JB1 2

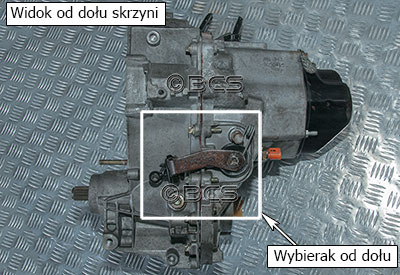

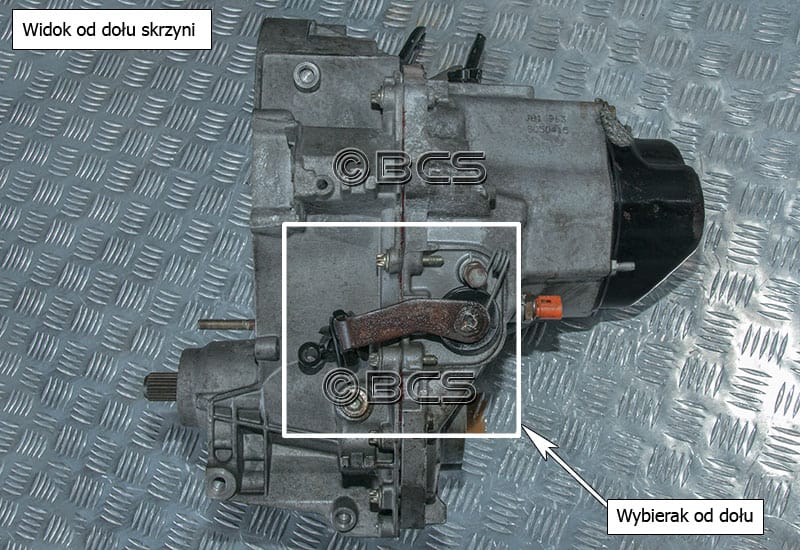

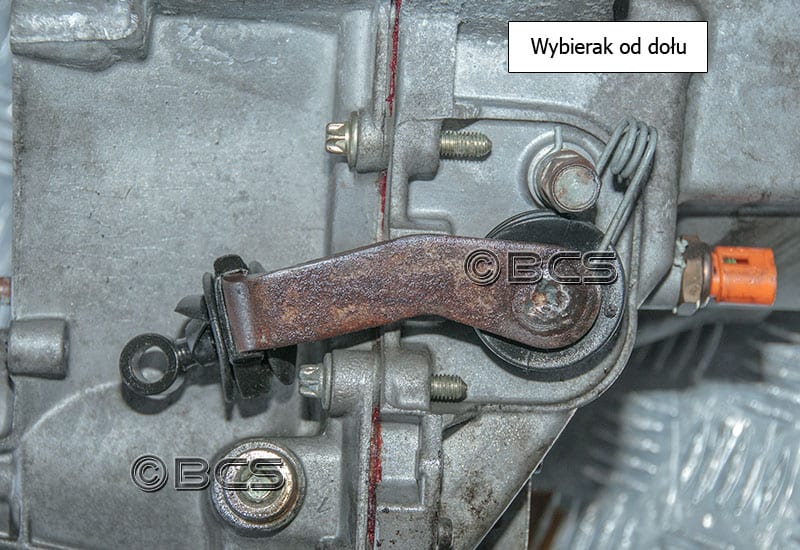

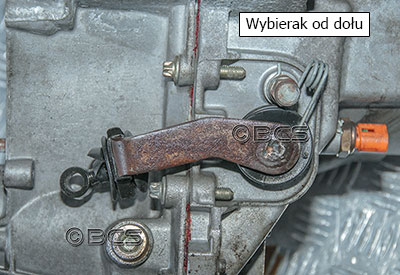

Wybierak od dołu
Wybierak biegów w skrzyni biegów JB1 3 Wybierak biegów w skrzyni biegów JB1 4

KORKI OLEJOWE W SKRZYNI BIEGÓW JR5

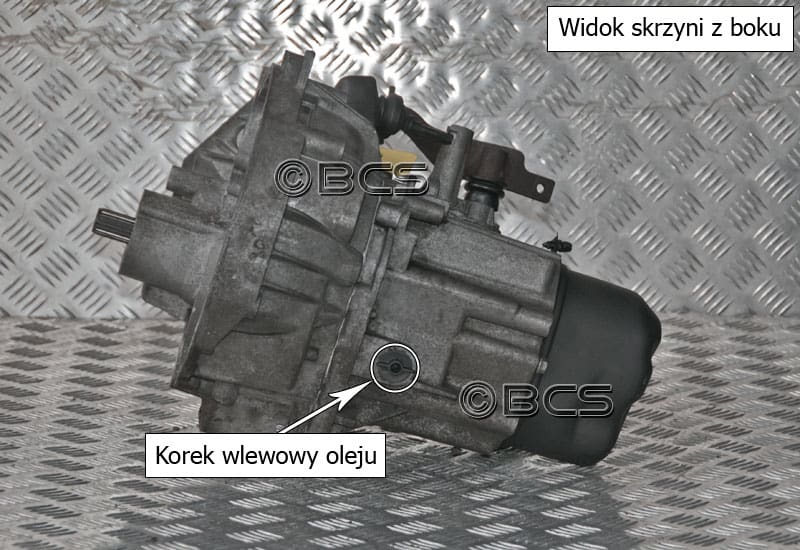

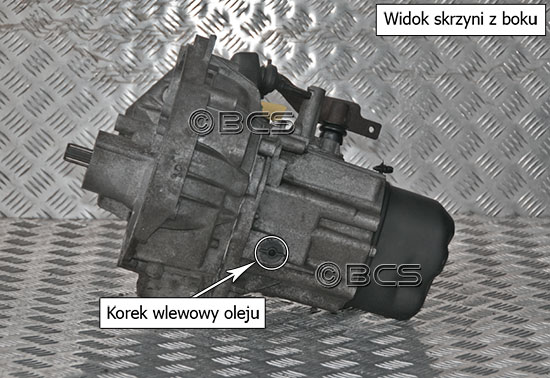

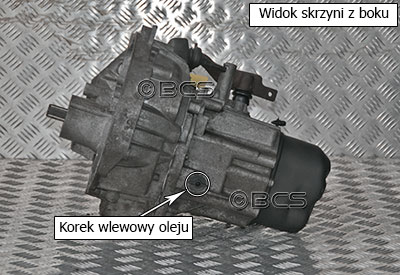

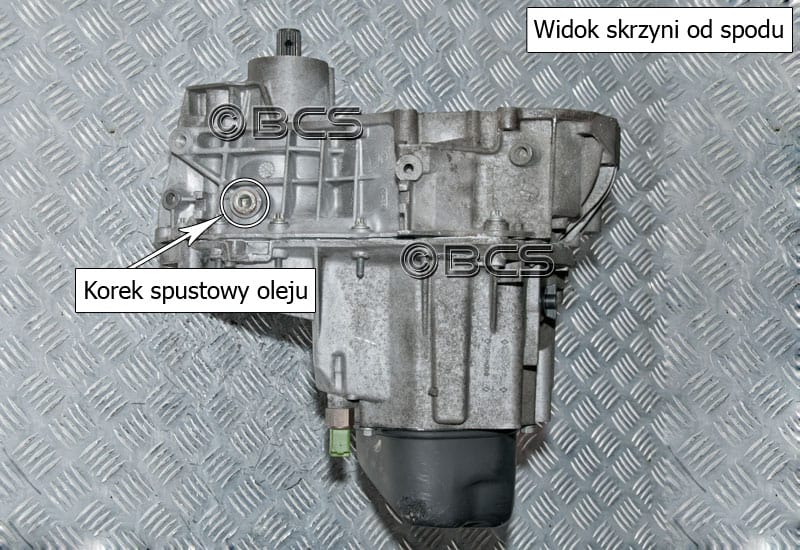

Korek wlewu oleju w skrzyni biegów JR5 znajduje sie z boku skrzyni biegów - od strony chłodnicy. Korek umożliwiający spuszczenie oleju ze skrzyni znajduje się pod skrzynią biegów dokładnie pod mechanizmem różnicowym.

Korki olejowe w skrzyni JR5 1 Korki olejowe w skrzyni JR5 2

SYMBOL (KOD) SKRZYNI BIEGÓW JR5

W skrzyni biegów Renault o oznaczeniu JR5 możemy rozróżnić cztery typy przedniej obudowy. Jak widać poniżej, mimo identycznego symbolu, mamy do czynienia z czterema różnymi obrysami czoła skrzyni biegów. Oczywiście zamiana montażowa pomiędzy tymi typami skrzyń nie jest wykonalna.

Symbol skrzyni biegów na skrzyniach biegów JR5 naniesiony jest w podobnym miejscu, tzn. pod skrzynią biegów w miejscach wskazanych na zdjęciach. Po dokładnym oczyszczeniu symbol można odczytać spod auta (potrzebny jest podnośnik lub kanał). Przy odczycie przyda się szmatka z benzyną ekstrakcyjną do przeczyszczenia oraz latarka, którą często przy odczycie trzeba świecić na symbol pod różnym kątem. Symbol skrzyni biegów Renault JR5 jest naniesiony na obudowę w formie wydruku typu matrix - wypalony w postaci kropek.

Typ1

Symbol skrzyni biegów JR5 1 Symbol skrzyni biegów JR5 2Symbol skrzyni biegów JR5 3 Symbol skrzyni biegów JR5 4
Typ2
Symbol skrzyni biegów JR5 5 Symbol skrzyni biegów JR5 6Symbol skrzyni biegów JR5 7 Symbol skrzyni biegów JR5 8
Typ3
Symbol skrzyni biegów JR5 9 Symbol skrzyni biegów JR5 10Symbol skrzyni biegów JR5 11 Symbol skrzyni biegów JR5 12
Typ4

Symbol skrzyni biegów JR5 9 Symbol skrzyni biegów JR5 10 Symbol skrzyni biegów JR5 11 Symbol skrzyni biegów JR5 12

WYSPRZĘGLANIE W SKRZYNI BIEGÓW JR5

W skrzyniach o symbolu JR5 rozłączanie skrzyni biegów i silnika jest realizowane poprzez wysprzęglik hydrauliczny. W tym systemie pedał sprzęgła steruje pompą hydrauliczną. Po naciśnięciu sprzęgła, pompa wytwarza ciśnienie w układzie. W tym momencie wysprzęglik zamontowany na wałku sprzęgłowym przesuwa łożysko wyciskowe, które poprzez tarczę sprzęgła rozłącza silnik i skrzynię biegów.

Skrzynia biegów JR5 wysprzęganie 1 Skrzynia biegów JR5 wysprzęganie 2Skrzynia biegów JR5 wysprzęganie 3 Skrzynia biegów JR5 wysprzęganie 4

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW JR5

Bardzo ważnym elementem identyfikacji skrzyni biegów Renault jest informacja o czujniku prędkości. Wartość prędkości z jaką porusza się samochód, może być odczytywana z czujnika (prędkościomierza) znajdującego się bezpośrednio w skrzyni biegów lub z czujnika ABS. W skrzyniach biegów JR5 występują oba systemy odczytu prędkości.

Skrzynie biegów RENAULT, które mają wbudowany prędkościomierz posiadają „kominek” z charakterystyczną zębatką, na którą montuje się czujnik prędkościomierza. W skrzyniach, w których nie ma prędkościomierza (wartość prędkości odczytywana jest z ABS), „kominek” nie posiada zębatki i często jest zaślepiony.

Skrzynie tego samego typu z obydwoma systemami odczytu prędkości wyglądają identycznie. Oba systemy nie są zamienne i nie da się "przerobić" jednego rodzaju odczytu na drugi. Skrzynię z czujnikiem w skrzyni biegów można zamontować w samochodzie z odczytem prędkości z ABS, natomiast odwrotny montaż uniemożliwi pracę licznika w samochodzie.
Skrzynia biegów JB1 odczyt prędkości 1 Skrzynia biegów JB1 odczyt prędkości 2 Skrzynia biegów JB1 odczyt prędkości 3 Skrzynia biegów JB1 odczyt prędkości 4

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW JR5

Wybierak to element, który umożliwia zmianę biegów - wybiera biegi bezpośrednio w skrzyni biegów. Poruszany jest gałką zmiany biegów za pośrednictwem linek. W modelach Renault od 2002 roku w skrzyniach biegów JR5 mogły występować skrzynie biegów z wybierakiem od dołu bądź od góry skrzyni biegów.

Skrzynie z różnymi rodzajami wybieraków są niezamienne montażowo.

Wybierak od góry

Wybierak w skrzyni biegów JB1 1 Wybierak w w skrzyni biegów JB1 2

Wybierak od dołu

Wybierak w w skrzyni biegów JB1 3Wybierak w w skrzyni biegów JB1 4

KORKI OLEJOWE W SKRZYNI BIEGÓW JR5

Korek wlewu oleju w skrzyni biegów JR5 znajduje sie z boku skrzyni biegów - od strony chłodnicy. Korek umożliwiający spuszczenie oleju ze skrzyni znajduje się pod skrzynią biegów dokładnie pod mechanizmem różnicowym.

Skrzynia biegów JR5 korki olejowe 1 Skrzynia biegów JR5 korki olejowe 2
