MANUALNA SKRZYNIA BIEGÓW SKODA - TYP 02R

MANUALNE SKRZYNIE BIEGÓW SKODA - TYP 02R


BUDOWA MANUALNEJ SKRZYNI BIEGÓW VW - TYP 02R

Skrzynie biegów Skoda typu 02R, to 5 biegowe przekładnie manualne, o kompaktowej, zamkniętej konstrukcji. Skrzynie biegów 02R przenoszą napęd na przednie koła za pośrednictwem półosi przymocowanych do zabieraków zamontowanych w mechanizmie różnicowym. Zabieraki są częścią flansz, które zamykają dostęp do mechanizmu różnicowego z zewnątrz. Do flansz dokręcone są przeguby z półosiami. Taki rodzaj konstrukcji nie wymaga opróżniania skrzyni biegów z oleju, w przypadku gdy chcemy zdemontować półosie np. przy ich wymianie lub demontażu skrzyni biegów.
W przekładniach Skoda 02R rozrusznik montowany jest od strony silnika.

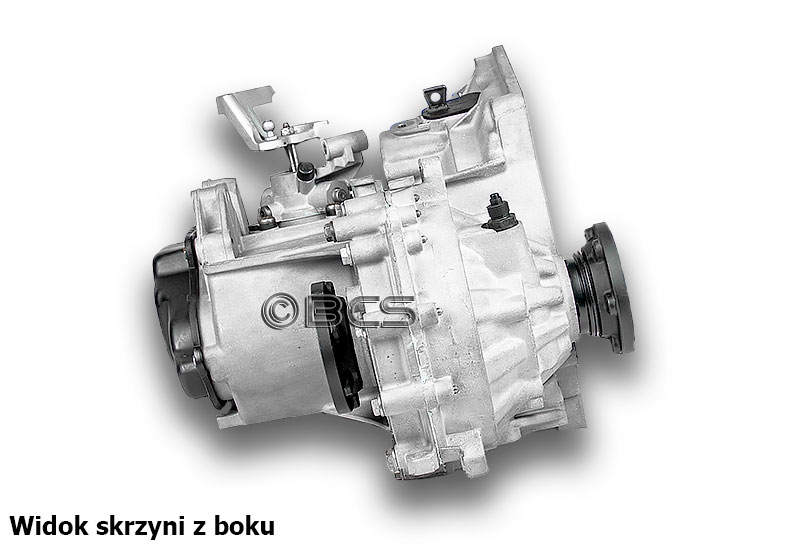

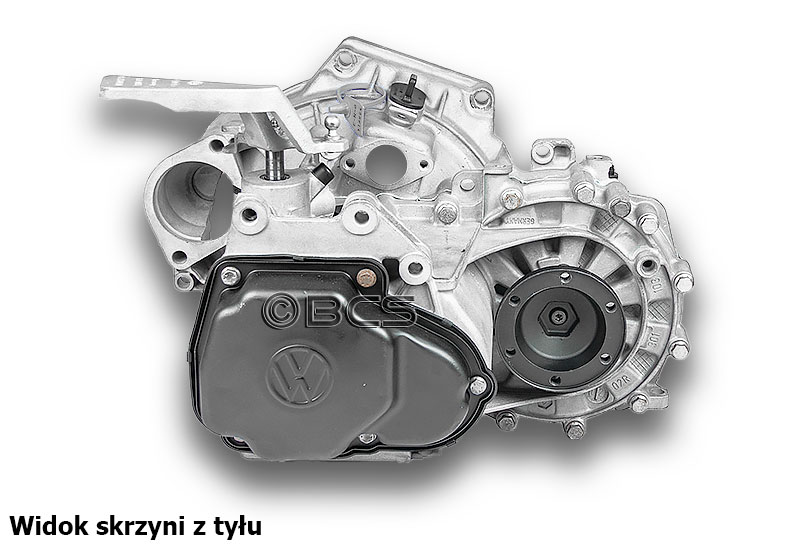

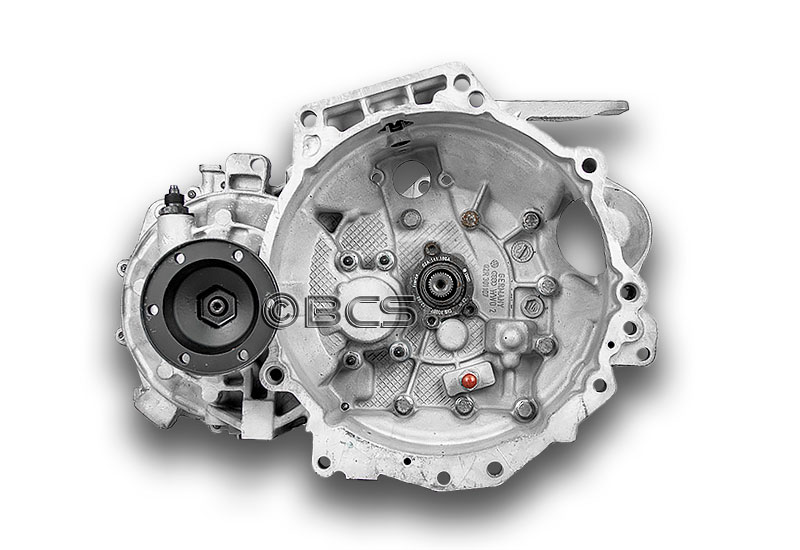

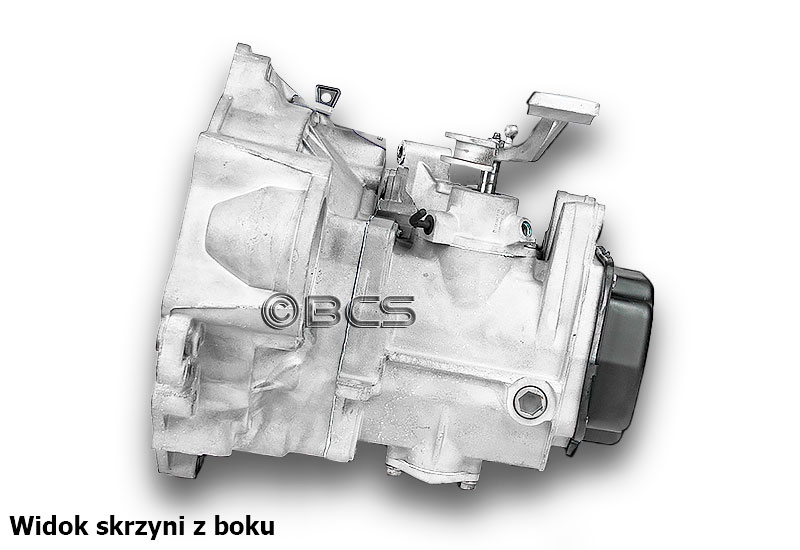

Skrzynia biegów SKODA 02R - 1
Skrzynia biegów SKODA 02R - 2
Skrzynia biegów SKODA 02R - 3
Skrzynia biegów SKODA 02R - 4

TYP SKRZYNI BIEGÓW

W skrzyni biegów Skoda typu 02R rozrusznik jest montowany na skrzyni biegów od strony chłodnicy.

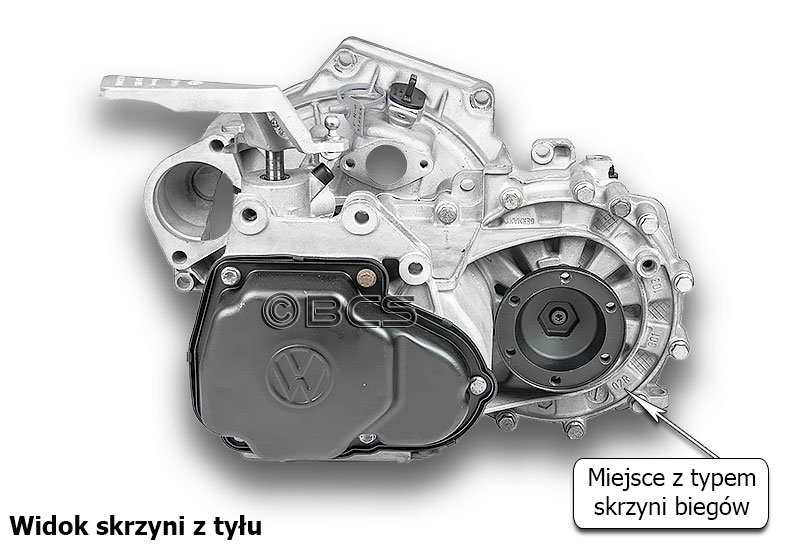

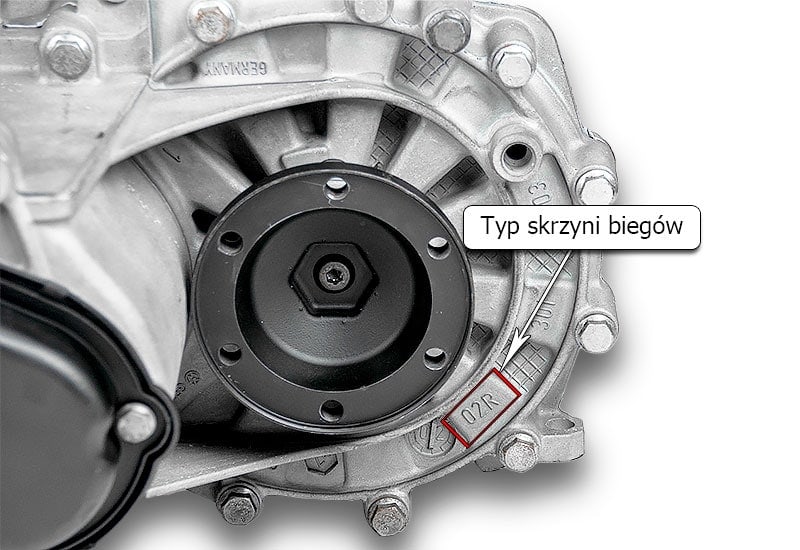

Oznaczenie konstrukcji skrzyni 02R najczęściej można odczytać pod zabierakiem półosi współpracującej z kołem od strony kierowcy. Jest ono wypukłym odlewem.

Skrzynia biegów SKODA typ 02R - 1
Skrzynia biegów SKODA typ 02R - 2

SYMBOL (KOD) SKRZYNI BIEGÓW - TYP 02R

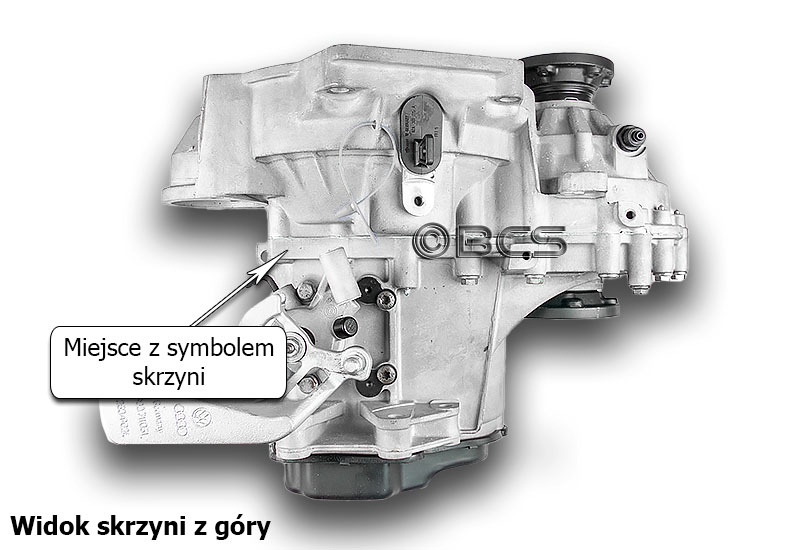

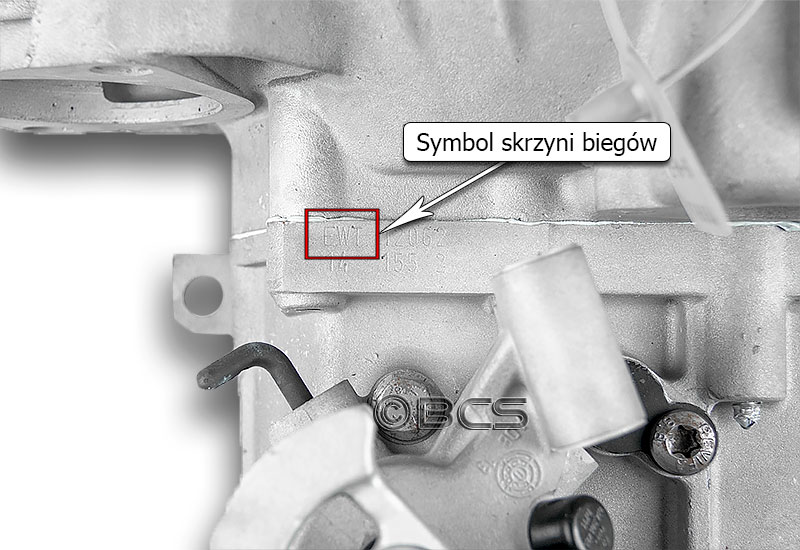

Symbol skrzyni biegów w skrzyniach Skoda typu 02R naniesiony jest na splanowanym (gładko wyszlifowanym) polu numerowym, które znajduje się na górze przedniej obudowy skrzyni biegów. Kod skrzyni jest wypalony / wygrawerowany metodą elektroiskrową.

symbol (kod) skrzyni biegów SKODA 02R - 1
symbol (kod) skrzyni biegów SKODA 02R - 2

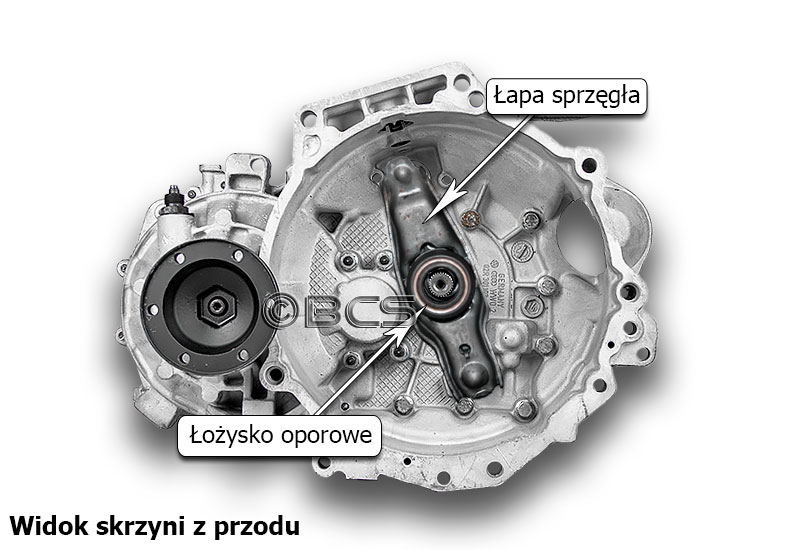

WYSPRZĘGLANIE HYDRAULICZNE Z WYSPRZĘGLIKIEM NA ZEWNĄTRZ SKRZYNI BIEGÓW

Wysprzęglanie (rozsprzęglanie) polega na rozłączaniu silnika i skrzyni biegów za pośrednictwem sprzęgła.

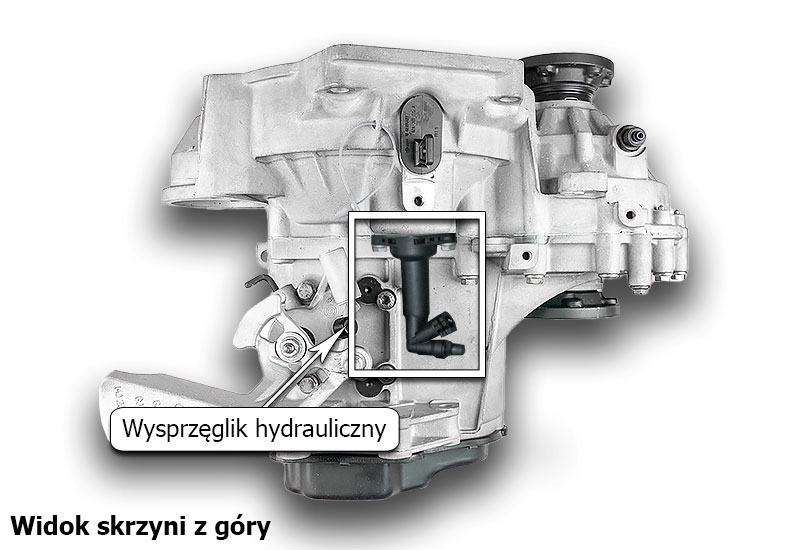

W tym układzie pedał sprzęgła pracuje w obwodzie hydraulicznym pompy sprzęgła. W momencie naciśnięcia sprzęgła wzrasta ciśnienie w układzie hydraulicznym. W układzie pracuje również wysprzęglik hydrauliczny, który wysuwa bolec pod wpływem zwiększonego ciśnienia. Bolec porusza łapę sprzęgła, na której pracuje łożysko wyciskowe. Łapa przesuwa po wałku sprzęgłowym. Łożysko naciska na docisk. W tym momencie następuje rozsprzęglenie skrzyni biegów i silnika.

wysprzęglanie - skrzynia biegów SKODA 02R - 1
wysprzęglanie - skrzynia biegów SKODA 02R - 2

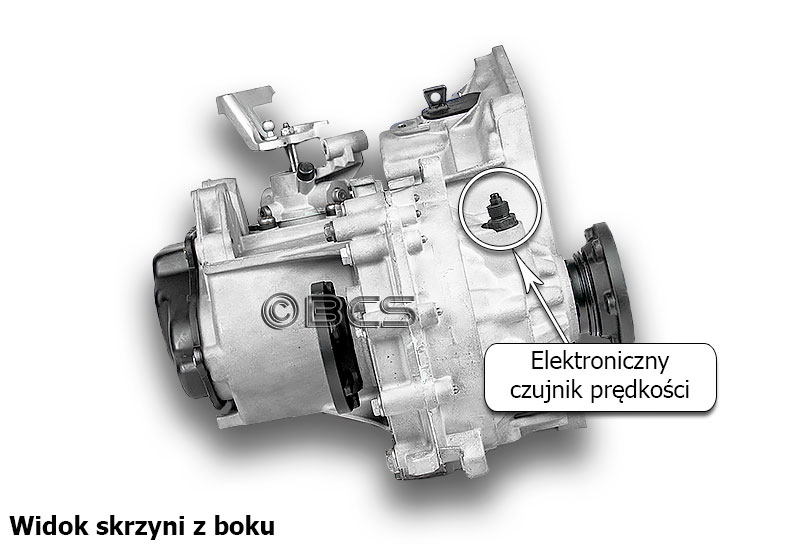

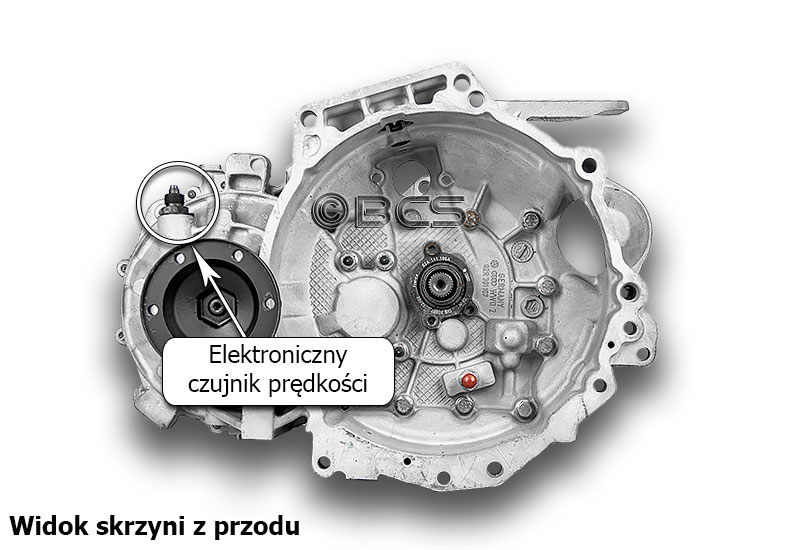

RODZAJ CZUJNIKA PRĘDKOŚCI W SKRZYNI BIEGÓW TYPU 02R

Skrzynie biegów Skoda typu 02R posiadają dwa rodzaje odczytu prędkości. Przekładnie montowane w starszych pojazdach, prędkość mają sczytywaną z elektronicznego czujnika prędkości zamontowanego bezpośrednio w skrzyni biegów nad mechanizmem różnicowym.
W nowszych pojazdach odczyt prędkości jest podawany z czujnika zamontowanego w układzie ABS.

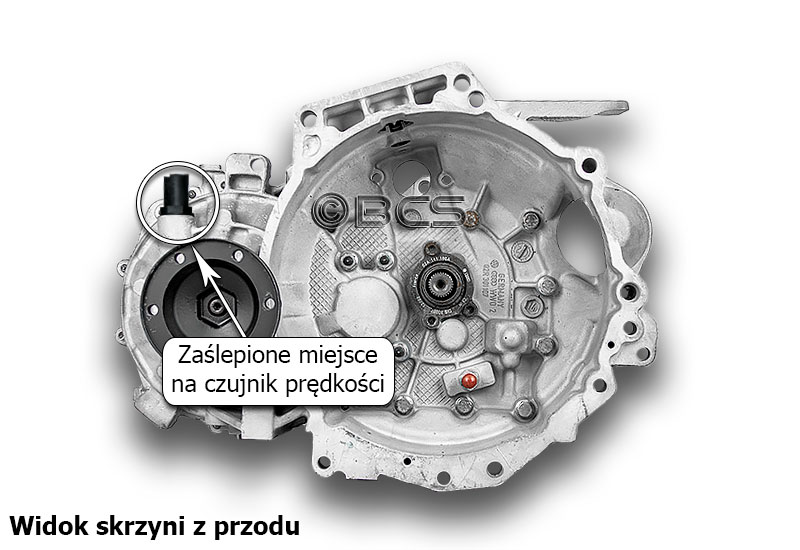

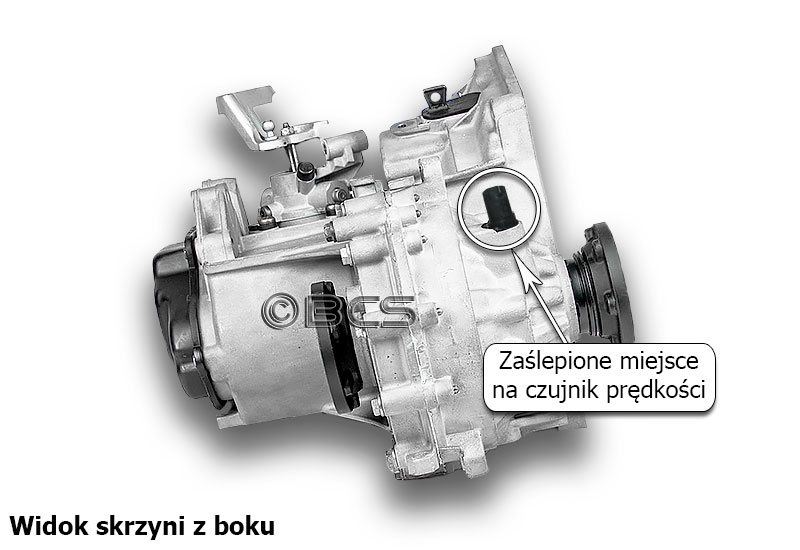

Oba sposoby odczytu nie są kompatybilne ze sobą, dlatego przy zakupie skrzyni biegów trzeba zwrócić uwagę na sposób odczytu prędkości. Należy podkreślić, że skrzynie biegów, które nie miały przewidzianego czujnika  prędkości, miejsce montażu takiego elementu mają zaślepione i nie da się zamontować czujnika.

Prędkość pobierana z ABSPrędkość sczytywana z czujnika na skrzyni biegów
czujnik prędkości - skrzynia biegów SKODA 02R -1
czujnik prędkości - skrzynia biegów SKODA 02R -2
czujnik prędkości - skrzynia biegów SKODA 02R -3
czujnik prędkości - skrzynia biegów SKODA 02R -4

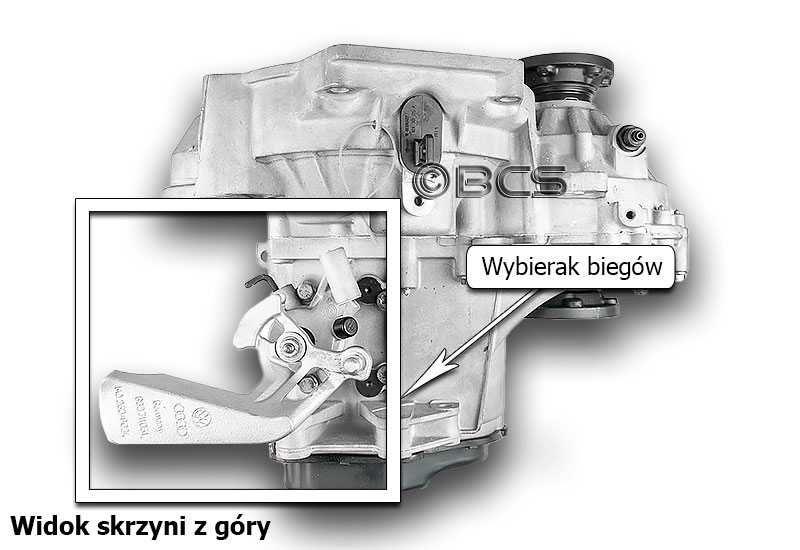

RODZAJ WYBIERAKA BIEGÓW W SKRZYNI TYPU 02R

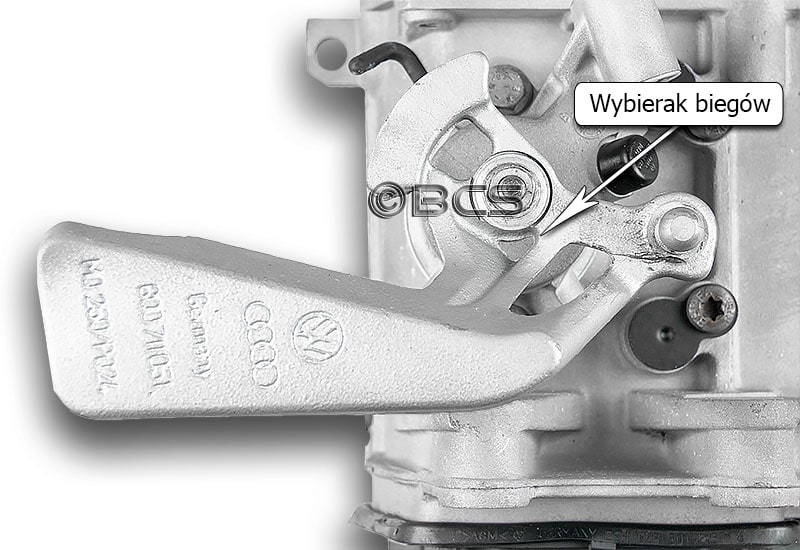

W skrzyniach biegów Skoda typu 02R wybierak biegów zamontowany jest na górze skrzyni biegów. Posiada charakterystyczny kształt z przeciwwagą. Wybierak pozwala na zmianę biegów przenosząc ruch gałki zmiany biegów na mechanizmy wewnątrz skrzyni biegów.

wybierak - skrzynia biegów SKODA 02R - 1
wybierak - skrzynia biegów SKODA 02R - 2

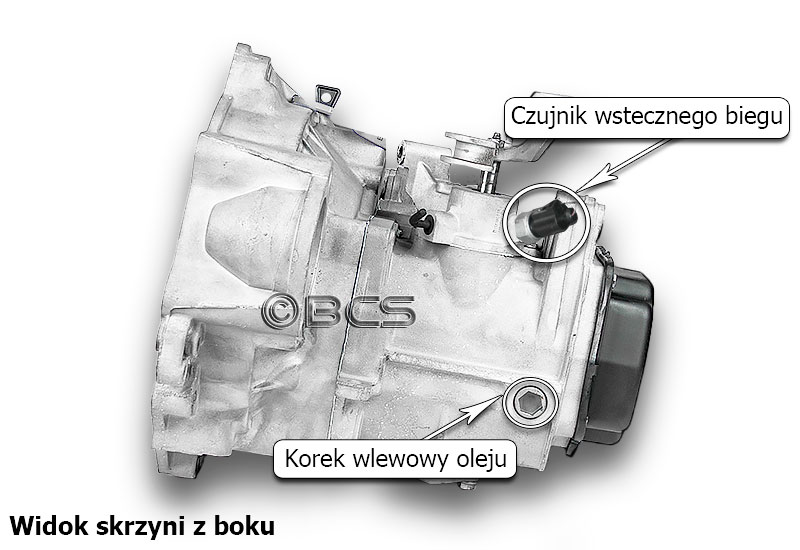

KORKI OLEJOWE W SKRZYNI BIEGÓW 02R

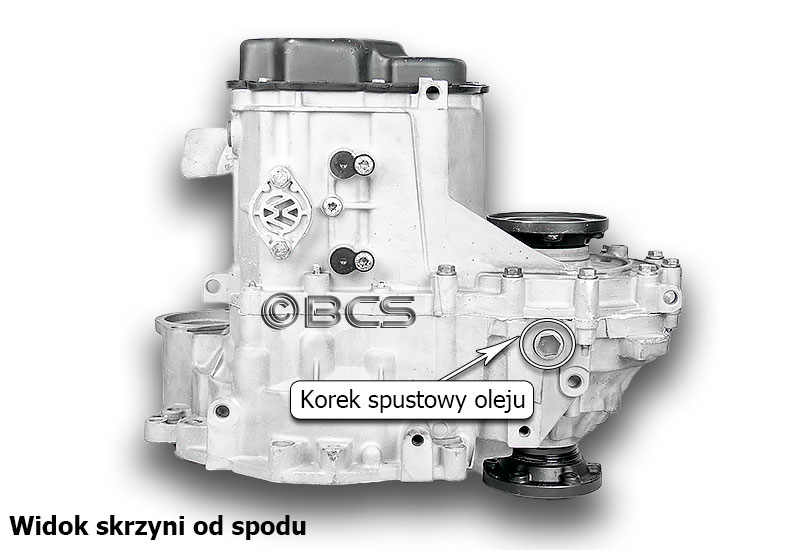

Na zdjęciach poniżej wskazaliśmy, gdzie znajdują się korki do spuszczania i wlewania oleju. Wskazaliśmy również miejsce gdzie znajduje się czujnik biegu wstecznego, ponieważ często dolanie odpowiedniej ilości oleju do skrzyni może być przeprowadzone tylko przez otwór tego czujnika.

korki olejowe - skrzynia biegów SKODA 02R - 1
korki olejowe - skrzynia biegów SKODA 02R - 2
