Skrzynie biegów OPEL - typ M20
PORADNIKI OPEL
KATEGORIE W SKLEPIE

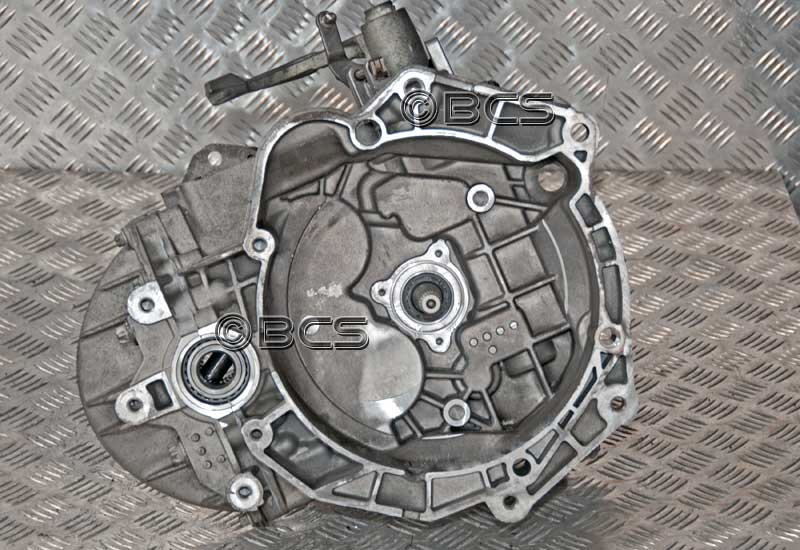

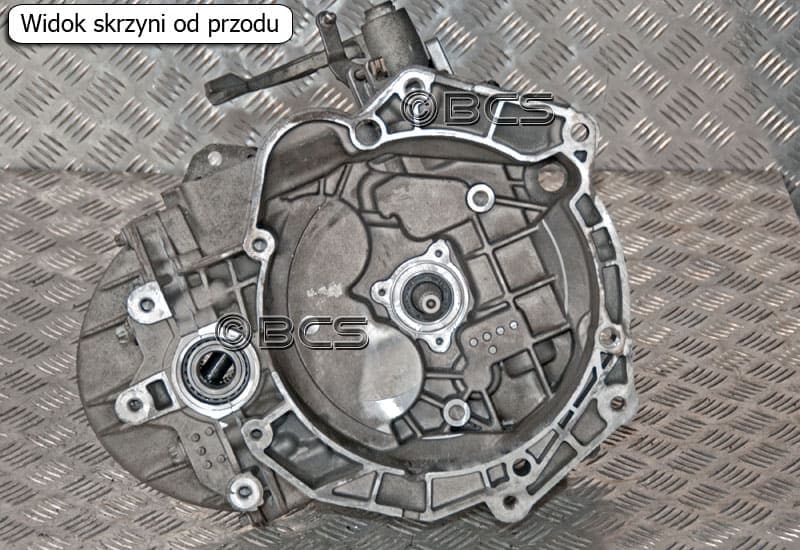

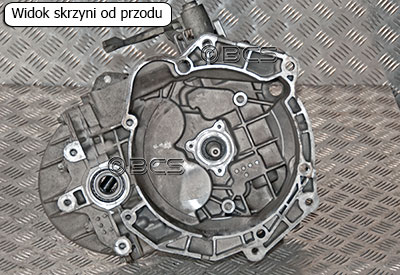

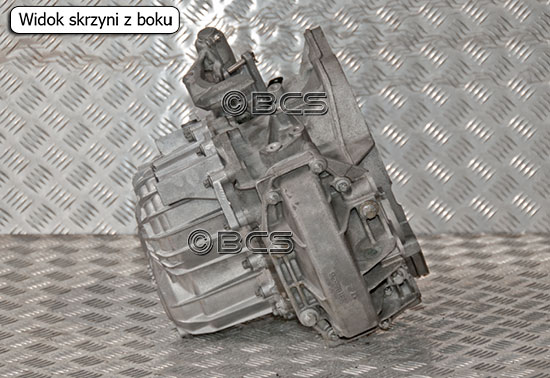

Skrzynie biegów Opel typu M20 są 6 biegowymi przekładniami, które napędzają przednie koła samochodu. Konstrukcja skrzyni biegów M20 oparta jest na 3 wałkach i zsynchronizowanych biegach. Posiada kompaktową, lekką obudowę.

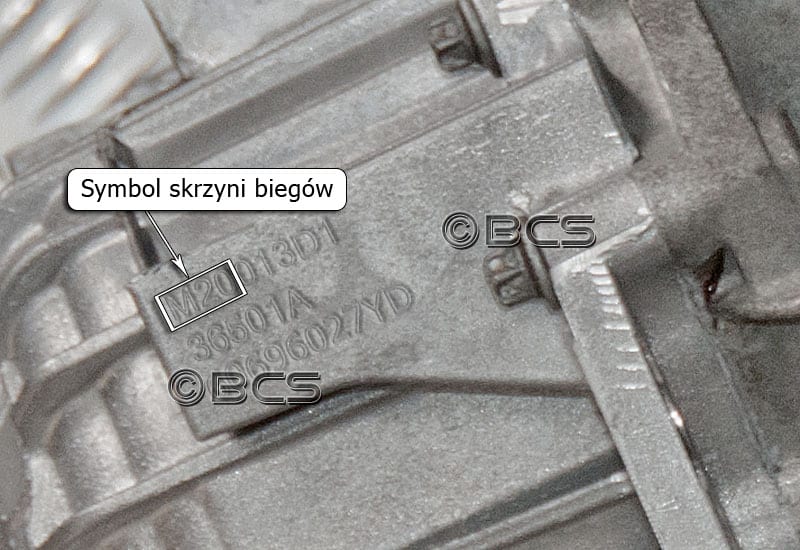

SYMBOL (KOD) SKRZYNI BIEGÓW M20

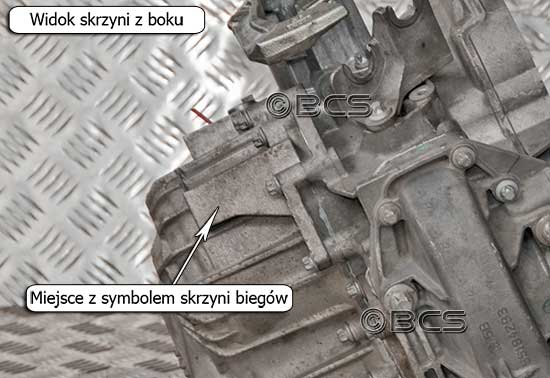

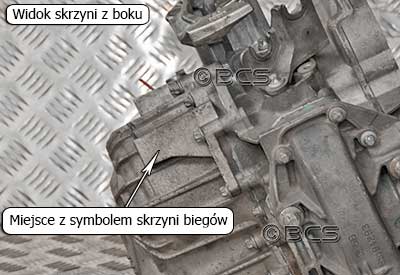

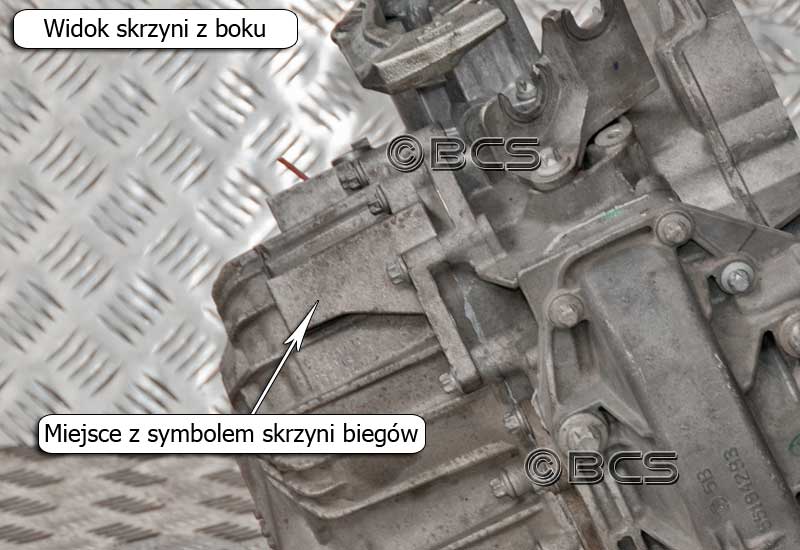

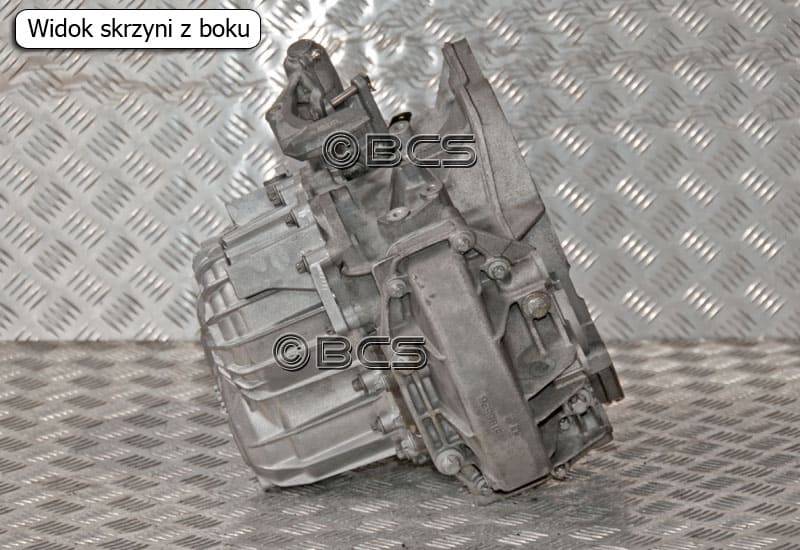

Symbol skrzyni biegów i numer seryjny naniesiony jest na polu numerowym, który znajduje się na górze tylnej obudowy - miejsce wskazane jest na zdjęciu.

Symbol skrzyni biegów M20 1 Symbol skrzyni biegów M20 2
Symbol skrzyni biegów M20 3 Symbol skrzyni biegów M20 4

Budowa numeru skrzyni biegów OPEL - M20

Typ1


Symbol skrzyni M20

Legenda:

1 - Typ skrzyni

2 - Symbol producenta: O - Opel; F - Fiat

3 - Rodzina silników

4 - Dzień produkcji

5 - Rok produkcji

6 - Miejsce produkcji skrzyni biegów (A - Aspern; B - Bochum

7 - Numer seryjny

8 - Kod literowy skrzyni (alfakod)

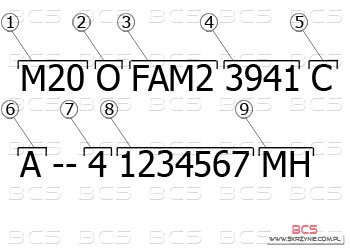

Typ2


Symbol skrzyni M20

Legenda:

1 - Typ skrzyni

2 - Symbol producenta: O - Opel; F - Fiat

3 - Rodzina silników

4 - Przełożenie skrzyni biegów

5 - Długość przełożeń: C - krótkie; W - długie

6 - Miejsce produkcji skrzyni biegów (A - Aspern; B - Bochum)

7 - Rok produkcji

8 - Numer seryjny

9 - Kod literowy skrzyni biegow (alfakod)


WYSPRZĘGLANIE W SKRZYNI BIEGÓW M20

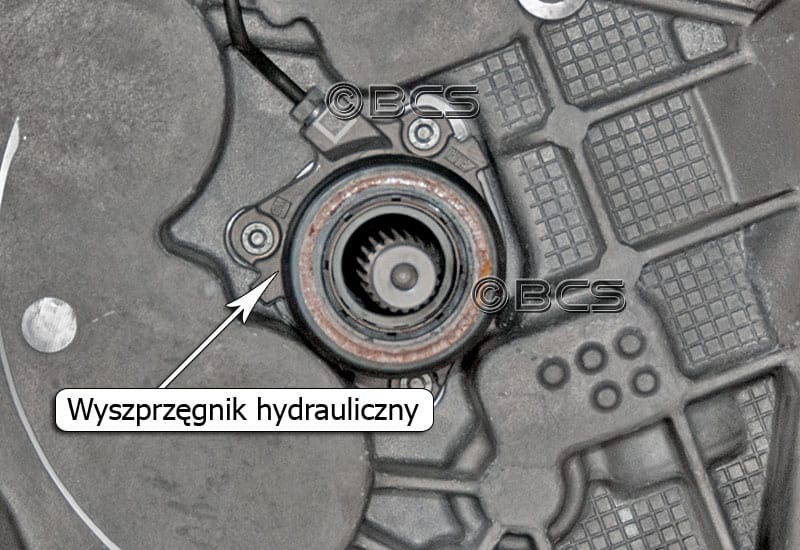

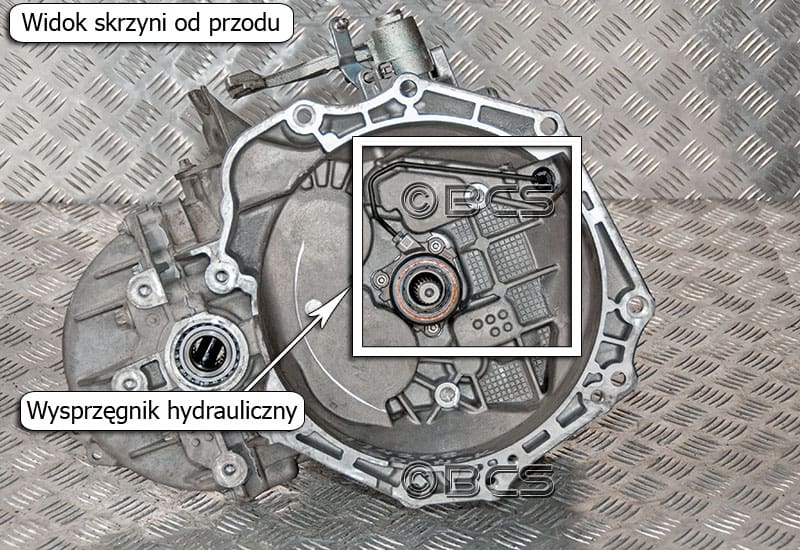

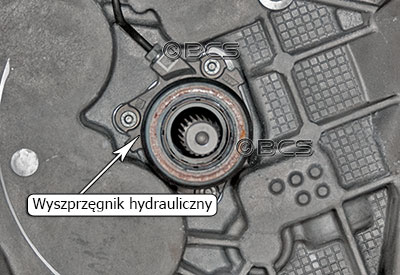

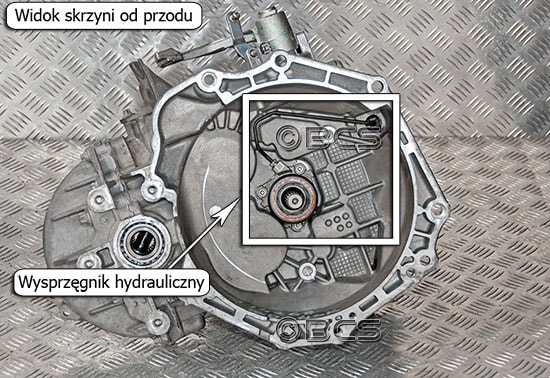

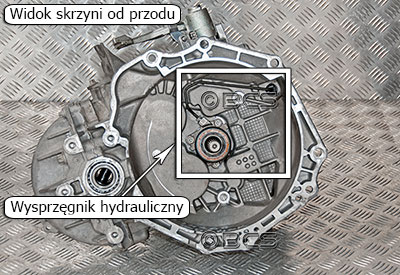

Wysprzęglanie czyli rozłączanie skrzyni biegów i silnika w skrzyni biegów M20 oparte jest o układ hydrauliczny. Naciśnięcie pedału sprzęgła powoduje wzrost ciśnienia płynu w układzie. Ciśnienie rozszerza wysprzęglik hydrauliczny, który przesuwa się po wałku sprzęgłowym. Wysprzęglik naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Po puszczeniu pedału sprzęgła spada ciśnienie i skrzynia biegów łączy się z silnikiem za pośrednictwem sprzęgła.

Wysprzęglanie w skrzyni biegów M20 1 Wysprzęglanie w skrzyni biegów M20 2

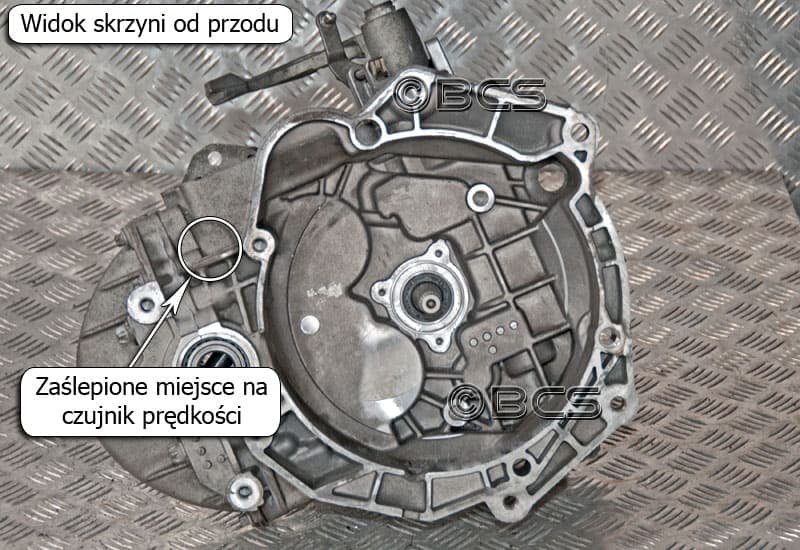

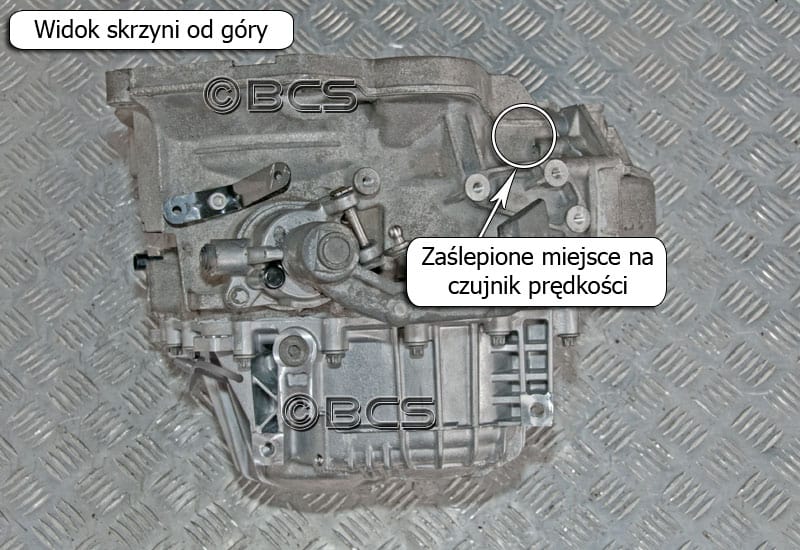

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW M20

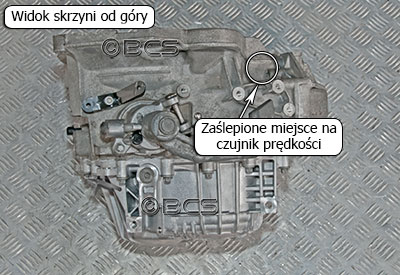

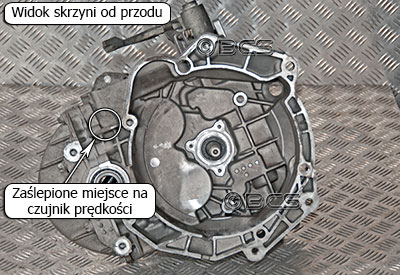

Skrzynie biegów typu M20 nie posiadzją czujnika prędkości, a miejsce, w którym najczęściej montowany jest czujnik prędkości, jest zaślepione. Prędkość w przypadku zastosowania skrzyni biegów M20 pobierana jest z układu ABS.


Odczyt prędkości w skrzyniach biegów M20 1 Odczyt prędkości w skrzyniach biegów M20 2

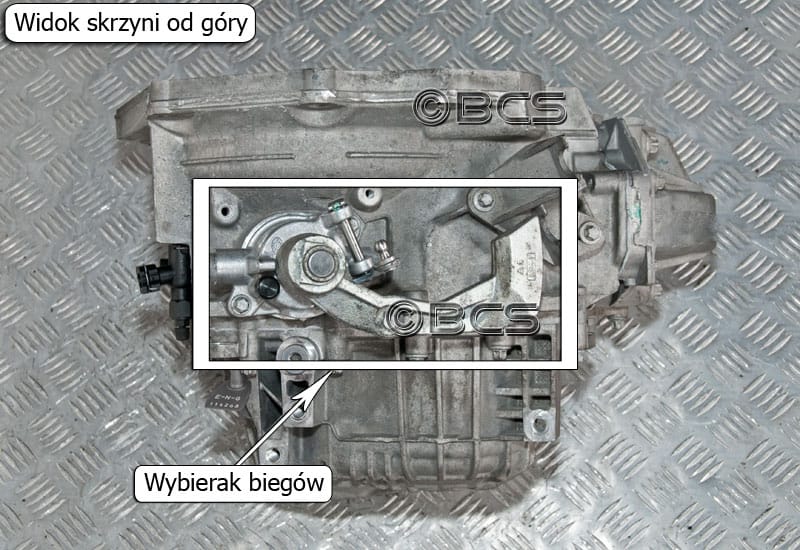

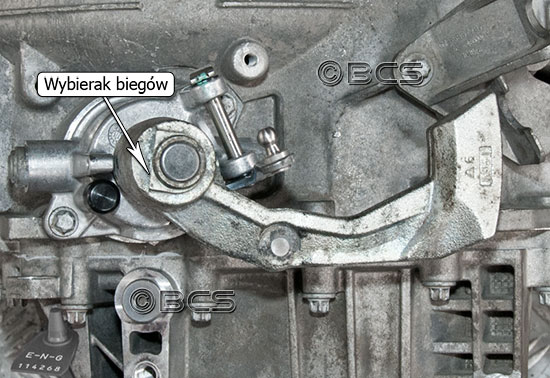

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW M20

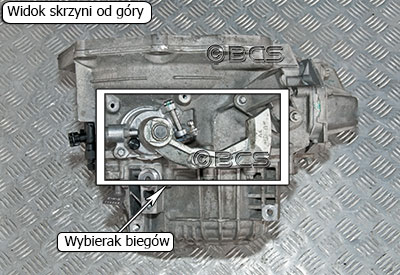

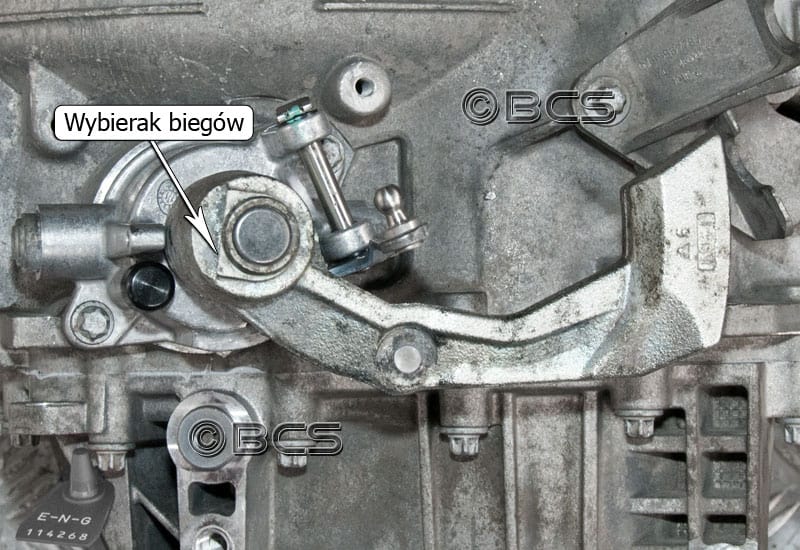

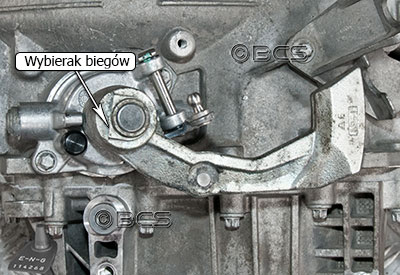

Skrzynie biegów M20 posiadają wybierak umieszczony na górze skrzyni. Wybierak przekazuje ruch gałki zmiany biegów, bezpośrednio na mechanizmy skrzyni biegów. Ruch przekazywany jest za pośrednictwem linki.

Wybierak biegów w skrzyni M20 1 Wybierak biegów w skrzyni M20 2

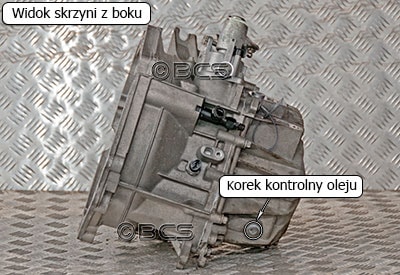

KORKI OLEJOWE W SKRZYNI BIEGÓW M20

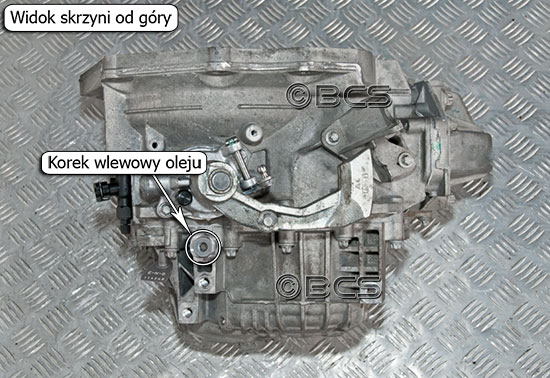

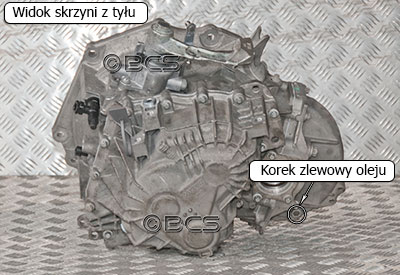

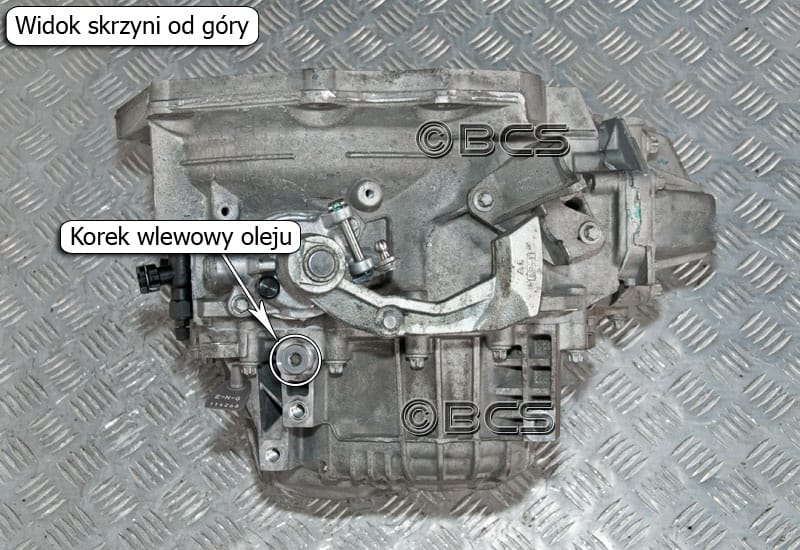

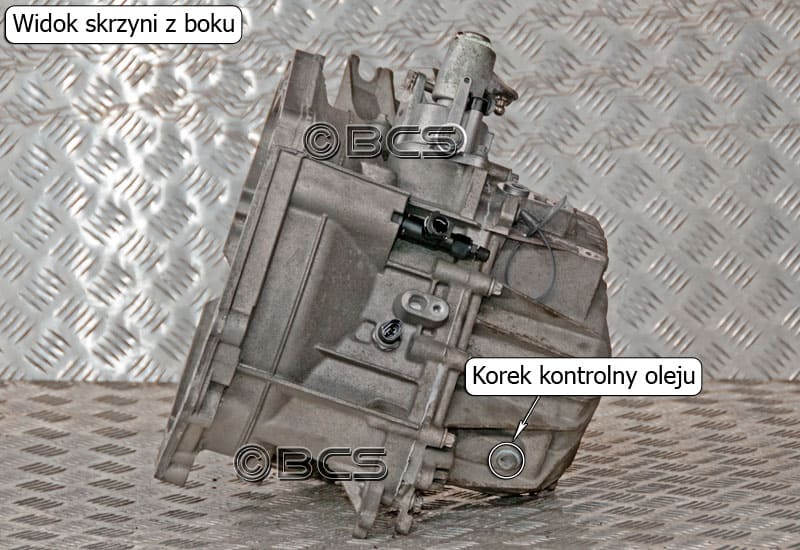

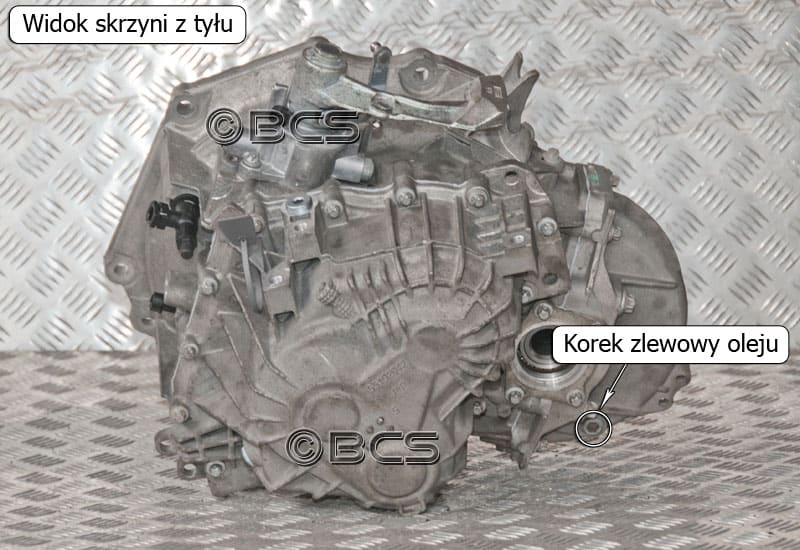

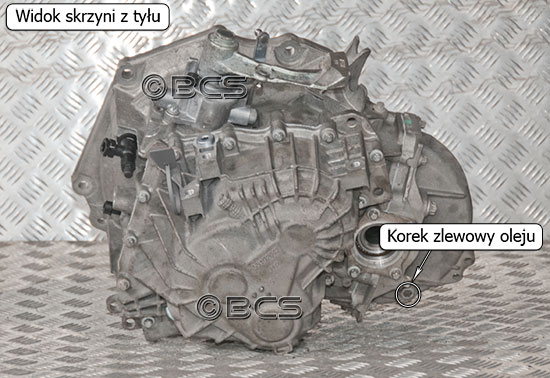

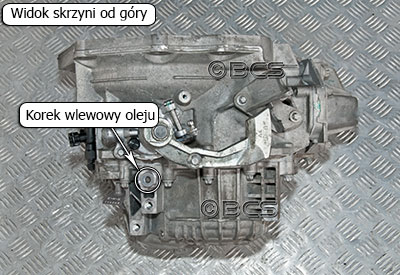

W skrzyni biegów typu M20 korek do wlewania oleju znajduje się od góry skrzyni biegów - od strony chłodnicy. Korek do wylewania oleju umieszczony jest pod zabierakiem półosi, napędzajacej koło od strony kierowcy.

Korki olejowe w skrzyni M20 1 Korki olejowe w skrzyni M20 2
Korki olejowe w skrzyni M20 1
Skrzynie biegów Opel typu M20 są 6 biegowymi przekładniami, które napędzają przednie koła samochodu. Konstrukcja skrzyni biegów M20 oparta jest na 3 wałkach i zsynchronizowanych biegach. Posiada kompaktową, lekką obudowę.

SYMBOL (KOD) SKRZYNI BIEGÓW M20

Symbol skrzyni biegów i numer seryjny naniesiony jest na polu numerowym, który znajduje się na górze tylnej obudowy - miejsce wskazane jest na zdjęciu.
Symbol skrzyni biegów M20 1 Symbol skrzyni biegów M20 2 Symbol skrzyni biegów M20 3 Symbol skrzyni biegów M20 4

Budowa numeru skrzyni biegów OPEL - M20

Typ1


Symbol skrzyni M20

Legenda:

1 - Typ skrzyni

2 - Symbol producenta: O - Opel; F - Fiat

3 - Rodzina silników

4 - Dzień produkcji

5 - Rok produkcji

6 - Miejsce produkcji skrzyni biegów (A - Aspern; B - Bochum

7 - Numer seryjny

8 - Kod literowy skrzyni (alfakod)

Typ2


Symbol skrzyni M20

Legenda:

1 - Typ skrzyni

2 - Symbol producenta: O - Opel; F - Fiat

3 - Rodzina silników

4 - Przełożenie skrzyni biegów

5 - Długość przełożeń: C - krótkie; W - długie

6 - Miejsce produkcji skrzyni biegów (A - Aspern; B - Bochum)

7 - Rok produkcji

8 - Numer seryjny

9 - Kod literowy skrzyni biegow (alfakod)



WYSPRZĘGLANIE W SKRZYNI BIEGÓW M20

Wysprzęglanie czyli rozłączanie skrzyni biegów i silnika w skrzyni biegów M20 oparte jest o układ hydrauliczny. Naciśnięcie pedału sprzęgła powoduje wzrost ciśnienia płynu w układzie. Ciśnienie rozszerza wysprzęglik hydrauliczny, który przesuwa się po wałku sprzęgłowym. Wysprzęglik naciska na docisk sprzęgła rozłączając skrzynię biegów i silnik. Po puszczeniu pedału sprzęgła spada ciśnienie i skrzynia biegów łączy się z silnikiem za pośrednictwem sprzęgła.

Skrzynia biegów M20 wysprzęglanie 1 Skrzynia biegów M20 wysprzęganie 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW M20

Skrzynie biegów typu M20 nie posiadzją czujnika prędkości, a miejsce, w którym najczęściej montowany jest czujnik prędkości, jest zaślepione. Prędkość w przypadku zastosowania skrzyni biegów M20 pobierana jest z układu ABS.


Skrzynia biegów M20 odczyt prędkości 1 Skrzynia biegów M20 odczyt prędkości 2

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW M20

Skrzynie biegów M20 posiadają wybierak umieszczony na górze skrzyni. Wybierak przekazuje ruch gałki zmiany biegów, bezpośrednio na mechanizmy skrzyni biegów. Ruch przekazywany jest za pośrednictwem linki.

Skrzynia biegów M20 wybierak biegów 1 Skrzynia biegów M20 wybierak biegów 2

KORKI OLEJOWE W SKRZYNI BIEGÓW M20

W skrzyni biegów typu M20 korek do wlewania oleju znajduje się od góry skrzyni biegów - od strony chłodnicy. Korek do wylewania oleju umieszczony jest pod zabierakiem półosi, napędzajacej koło od strony kierowcy.

Skrzynia biegów M20 korki olejowe 1Skrzynia biegów M20 korki olejowe 2Skrzynia biegów M20 korki olejowe 3
