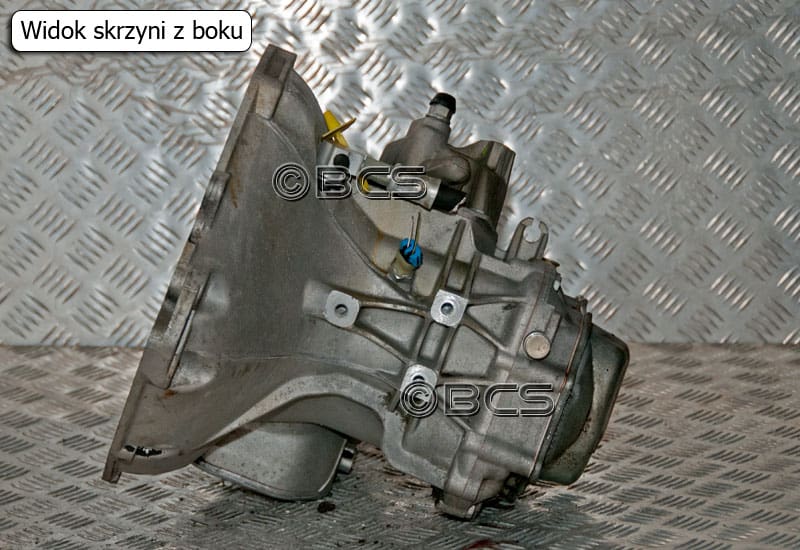

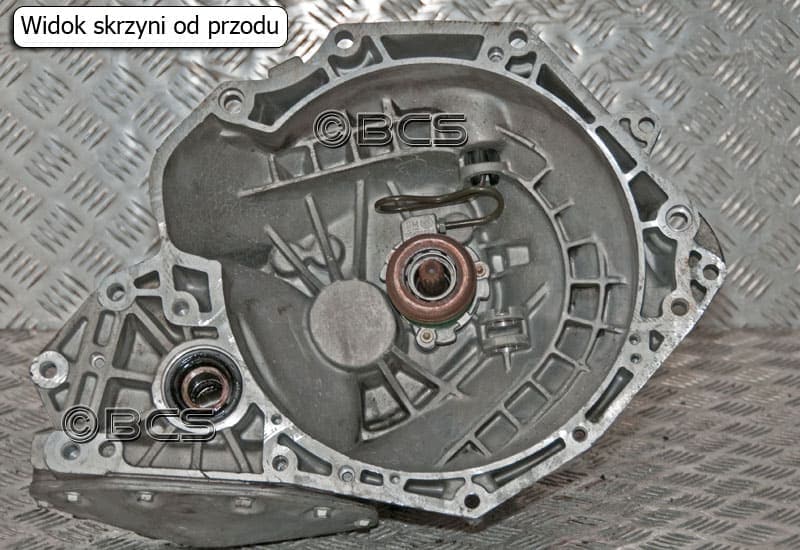

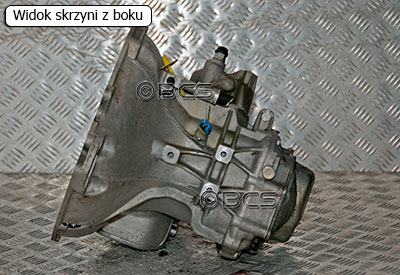

Skrzynie biegów Opel typu F15 są przekładniami 5cio biegowymi, które napędzają przednie koła pojazdu, w którym są zamontowane. Współpracują z silnikami montowanymi poprzecznie.


SYMBOL (KOD) SKRZYNI BIEGÓW F15

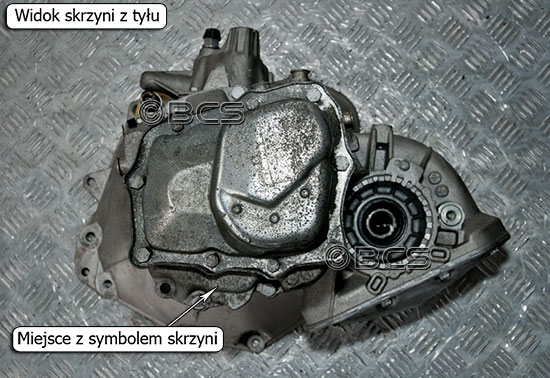

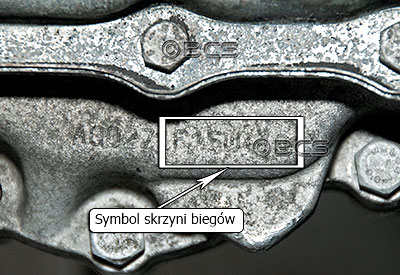

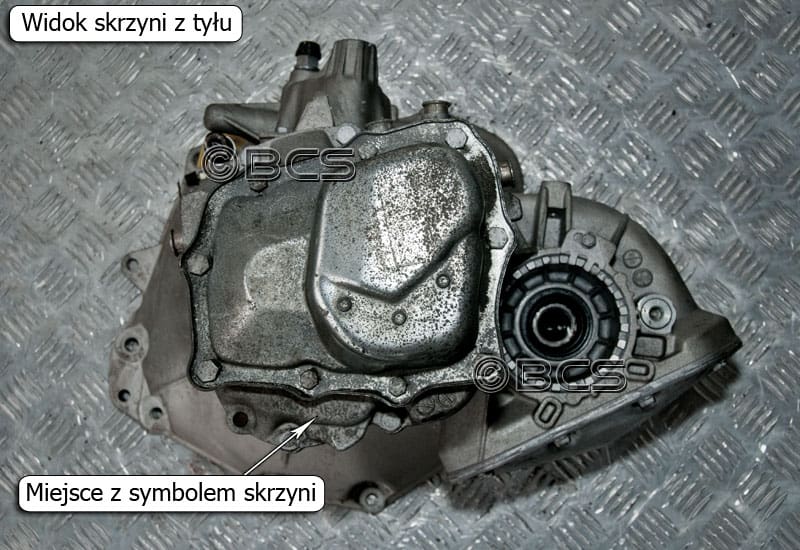

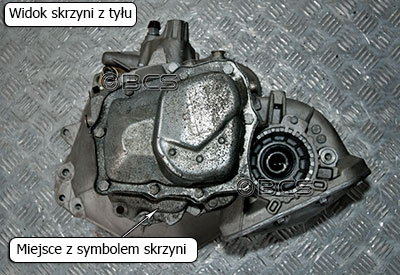

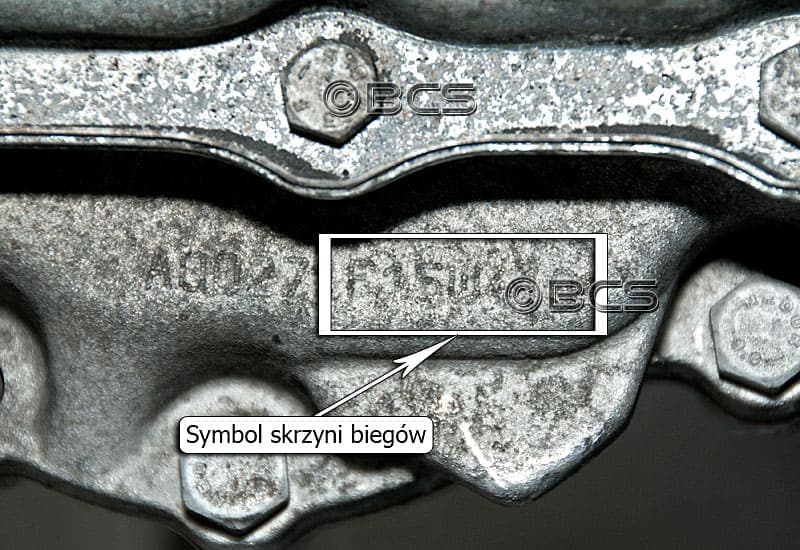

Oznaczenie skrzyni biegów znajduje się na rancie, który wystaje od dołu pokrywy piątego biegu. W tym miejscu w sposób elektroiskrowy wygrawerowany jest kompletny numer skrzyni biegów, w którym zawarty jest też typ skrzyni biegów F15 oraz symbol przełożenia. W starszych wersjach tych skrzyni oznaczenie typu F15 widniało na górze skrzyni obok wybieraka biegów.

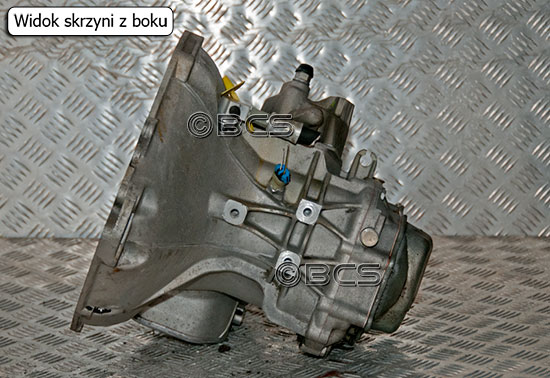

Symbol skrzyni biegów f15 1 Symbol skrzyni biegów f15 2
Symbol skrzyni biegów f15  3 Symbol skrzyni biegów f15 4

WYSPRZĘGLANIE W SKRZYNI BIEGÓW F15

W skrzyniach biegów F15 zastosowano dwa rodzaje wysprzęglania: mechaniczne tzw. na linkę i hydrauliczne z wysprzęglikiem znajdującym się wewnątrz obudowy sprzęgła.


Typ1

W układzie wysprzęglania "na linkę" łożysko wyciskowe poruszane jest mechanicznie za pośrednictwem linki, która napędzana jest pedałem sprzęgła. Dźwignia porusza łożyskiem wyciskowym, które przesuwa sie po wałku sprzęgłowym. Łożysko naciskając na docisk sprzęgła powoduje rozłączenie skrzyni biegów od silnika.

Wysprzęglanie w skrzyni biegów F15 1 Wysprzęglanie w skrzyni biegów F15 2

Typ2

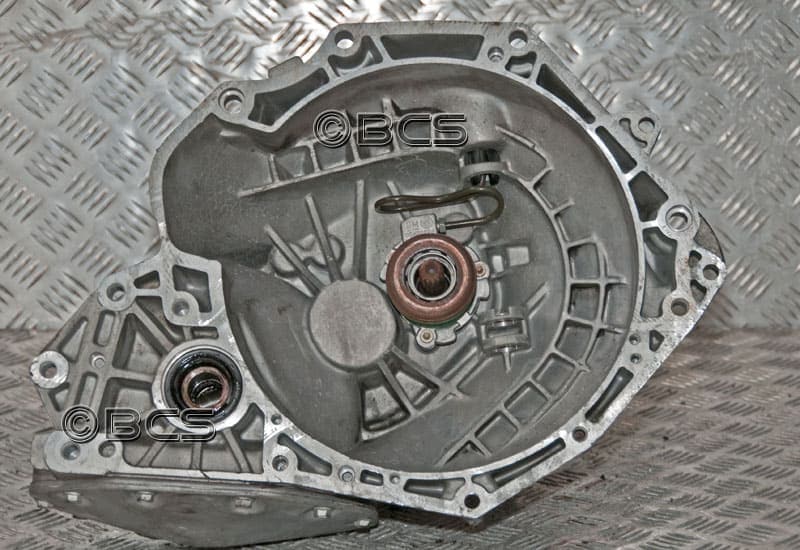

W układzie hydraulicznym wysprzęglik porusza się na wałku sprzęgłowym naciskając na docisk sprzęgła. Wysprzęglik zwiększa swoją objętość pod wpływem ciśnienia w układzie hydraulicznym po naciśnięciu pedału sprzęgła przez kierowcę.

Wysprzęglanie w skrzyni biegów F15 1 Wysprzęglanie w skrzyni biegów F15 2

ODCZYT PRĘDKOŚCI W SKRZYNIACH BIEGÓW F15

W samochodach, w których zamontowana jest skrzynia biegów F15 odczyt prędkości realizowany jest na dwa sposoby.Prędkość odczytywana z układy ABS

W pierwszym przypadku prędkość odczytywana jest z czujnika zamontowanego w układzie ABS. Przy takim rozwiązaniu w skrzyni biegów nie występuje żadan czujnik, a miejsce, w którym mógłby być zamontowany jest zaślepione.

Odczyt prędkości w skrzyniach biegów F15 1 Odczyt prędkości w skrzyniach biegów F15 2

Prędkość odczytywana bezpośrednio ze skrzyni biegów.

W przypadku, gdy prędkość odczytywana jest bezpoścrednio ze skrzyni biegów, nad mechanizmem różnicowym znajduje się wkręcony czujnik elektroniczny (impulsator zliczający obroty) przekazujący informację o prędkości do licznika w sposób elektryczny.

Odczyt prędkości w skrzyniach biegów F15 3 Odczyt prędkości w skrzyniach biegów F15 4

ŁAPY MOCUJĄCE W SKRZYNIACH BIEGÓW F15

Łapy mocujące są elementami, które mocują skrzynię biegów do karoserii samochodu. W skrzyniach biegów Opel typu F15 zastosowano dwa układy łap:

  • łapa mocująca z boku skrzyni
  • łapa mocująca od góry skrzyni.
W nowszych skrzyniach biegów F15 z wysprzęglaniem hydraulicznym w obudowie skrzyni są otwory montażowe na oba rodzaje łap, natomiast w starszych skrzyniach z wysprzęglaniem na linkę, występowały tylko otwory montażowe dla łapy mocowanej z boku skrzyni.
Łapy mocujące w skrzyniach biegów F15 1 Łapy mocujące w skrzyniach biegów F15 2
Łapy mocujące w skrzyniach biegów F15 3 Łapy mocującew skrzyniach biegów F15 4

WYBIERAK BIEGÓW W SKRZYNI BIEGÓW F15

Wybierak biegów jest elementem przekazującym ruchy gałki zmiany biegów do wnętrza skrzyni biegów na mechanizmy wewnętrzne. Dzięki niemu można włączać i wyłączać biegi. Ruch przekazywany jest dzięki zespołowi linek.

Wybierak biegów w skrzyni F15 1 Wybierak biegów w skrzyni F15 2

KORKI OLEJOWE W SKRZYNI BIEGÓW F15

Do wlewania oleju służy korek znajdujący się obok miejsca, w którym zamontowana jest półoś napędzająca koło od strony kierowcy. Skrzynie F15 nie posiadają korka umożliwiającego spuszczanie oleju. W celu zlania oleju wymagane jest odkręcenie dolnej pokrywy mechanizmu różnicowego. Przy montażu dekla mechanizmu różnicowego należy go odpowiednio uszczelnić stosując uszczelkę lub masę uszczelniającą.

Korki olejowe w skrzyni F15 1 Korki olejowe w skrzyni F15 2
